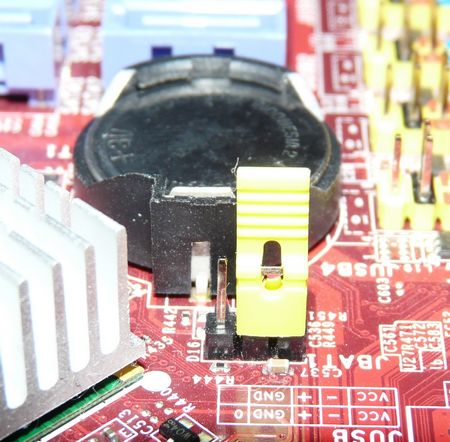

Чуть ниже радиатора южного моста располагается батарейка BIOS, а также джампер сброса настроек, который обладает удобным «язычком», значительно облегчающим использование джампера не только на открытом стенде, но и в тесных корпусах системного блока.

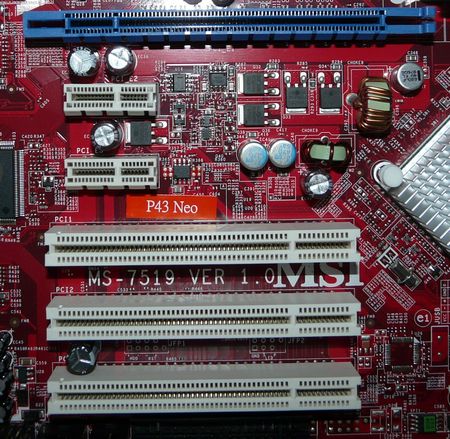

На материнской плате присутствует один слот PCI-E x16 версии 2.0, три PCI и два PCI-E x1, один из которых будет перекрываться установленной видеокартой с двухслотовой системой охлаждения.

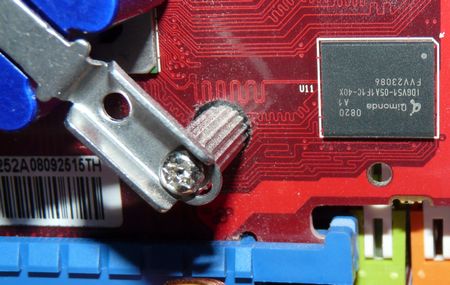

На слоте PCI-E x16 отсутствует защелка для крепления видеокарты. Вместо такого довольно неудобного решения, применяется его искусственное удлинение, которое призвано обхватывать язычок видеокарты.
реклама
Лично для меня, это одна из самых простых и удобных систем для демонтажа видеокарт с массивными системами охлаждения.

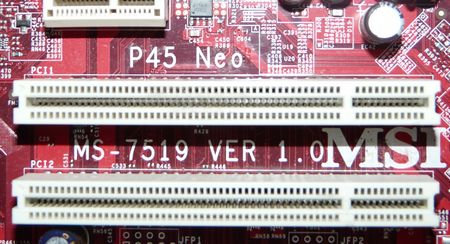

Между последним слотом PCI-E x1 и первым PCI можно заметить надпись MSI P43, выполненную на наклейке оранжевого цвета. Под ней обнаружилась надпись MSI P45, что еще раз подтверждает, что платы основаны на одной и той же PCB.

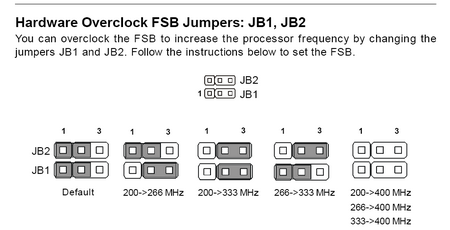

Рядом с радиатором северного моста расположены джамперы системы аппаратного разгона, которая позволяет задать минимально возможную частоту шины процессора. Так, например, если джампера установлены в положение 333 МГц, то система стартует с частотой системной шины в 333 МГц, причем будет невозможно установить частоту 332 МГц. Вообще, работа системы на частоте шины, меньшей, чем номинальная у процессора, невозможна. Подробная информация о том или ином положении джамперов, а также соответствующую ему частоту шины можно узнать из маркировки, приведенной непосредственно на текстолите материнской платы.
Эта информация продублирована в инструкции пользователя.

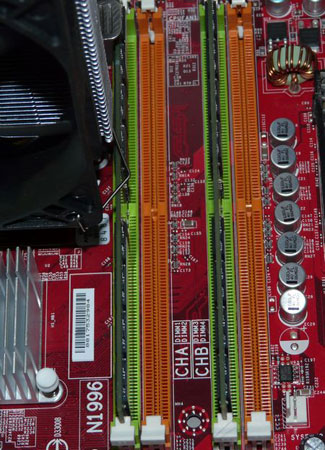

Помимо 4-pin разъема для подключения процессорного вентилятора, расположенного возле верхних защелок для оперативной памяти, на плате присутствует еще два 3-pin. Говоря о самих слотах памяти, хочется отметить, что они находятся слишком близко к процессорному сокету. Даже при использовании в сегодняшнем тестировании не самого массивного кулера Ice Hammer IH-4400 A, возникали серьезные препятствия при извлечении планки памяти из первого слота. Что же будет при использовании массивных кулеров типа Scythe Infinity?
реклама

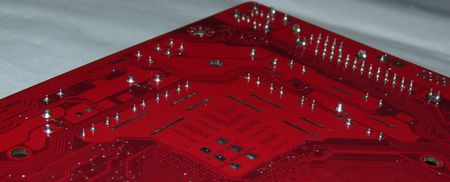

С обратной стороны плата выглядит не очень привлекательно. Установка кулеров с Х-образным backplate проблем не вызовет.
Кроме указанных выше недостатков, никаких других претензий к расположению элементов на материнской плате не возникло.

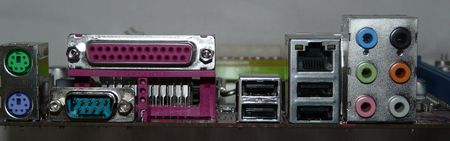

Задняя панель выглядит стандартно для большинства бюджетных плат фирмы MSI и содержит два разъема PS/2, четыре слота USB2.0, шесть аудио-коннекторов и один гигабитный коннектор, реализованный с помощью контроллера Realtek 8111C. Также присутствуют порты COM и LPT, используемые (за редким исключением) лишь на бюджетных материнских платах.
Спецификация
Описание материнской платы MSI P43 Neo-F закончим официальной спецификацией.
MSI P43 Neo-А specification | |
---|---|
Processor Support |
- Intel® Core 2 Extreme, Core 2 Quad, Core 2 Duo, Pentium Dual-Core and Celeron Dual-Core processors in the LGA775 package - Intel® next generation 45 nm Multi-core CPU (For the latest information about CPU, please visit http://global.msi. com.tw/index.php?func=cpuform) |
Supported FSB |
- 1600* (OC)1333/ 1066/ 800 MHz |
Chipset | - North Bridge: Intel® P43 - South Bridge: Intel® ICH10 |
Memory Support |
4 DDR2 DIMMs support DDR2 1066**/800/667 SDRAM (240pin / 1.8V / 16GB Max) (**For more information on compatible components, please visit http://global.msi.com.tw/index.php?func=testreport) |
LAN | - Supports PCIE LAN 10/100/1000 Fast Ethernet by Realtek RTL8111C |
Audio | - Chip integrated by Realtek® ALC888 - Flexible 8-channel audio with jack sensing - Compliant with Azalia 1.0 Spec - Meets Microsoft Vista Premium spec |
IDE | - 1 IDE port by JMicron JMB 368 - Supports Ultra DMA 66/100 mode - Supports PIO, Bus Master operation mode |
SATA | - 6 SATAII ports by ICH9 (SATA1~6) - Supports storage and data transfers at up to 3 GB/s |
FDD | - 1 floppy port - Supports 1 FDD with 360KB, 720KB, 1.2MB, 1.44MB and 2.88MB |
Connectors |
|
Slots | - 1 PCI Express x 16 slot, supports up to PCI Express 2.0 x16 speed - 2 PCI Express x 1 slots - 3 PCI slots, support 3.3V/ 5V PCI bus interface |
Form Factor | - ATX (30.5 cm X 22.0 cm) |
Mounting | - 6 mounting holes |
