Возможности BIOS
Материнская плата рассматривалась с версией BIOS 1.7, датированным 12.09.2008 г.
BIOS материнской платы MSI P43 Neo-F основан на коде от AMI, обычно применяемый MSI для своей продукции.
Все основные функции, связанные с оверклокингом, находятся в одном разделе под названием CellMenu.
реклама

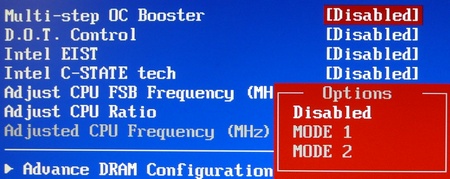

В самом начале приведена информация о частоте процессора и оперативной памяти, на которых произведена загрузка системы. Multi –step OC Booster позволяет применять установленные параметры не после их непосредственного сохранения и выхода из BIOS, а либо при загрузке операционной системы (MODE 1), либо непосредственно после ее окончания (MODE 2).

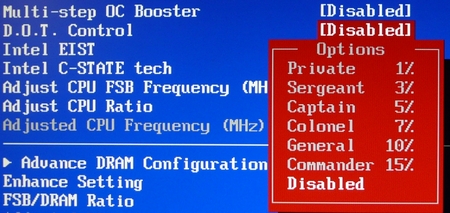

D.O.T. Control является фирменной системой автоматического разгона.
Следующие две строки относятся к технологии энергосбережения, отключение которых позволяет получить доступ к управлению множителем процессора. После изменения системной шины в Adjust CPU FSB Frequency (MHz) и множителя в Adjust CPU Ratio, результирующую частоту можно узнать из информационной строки Adjusted CPU Frequency (MHz).
Следующая группа параметров имеет непосредственное отношение к работе подсистемы памяти.

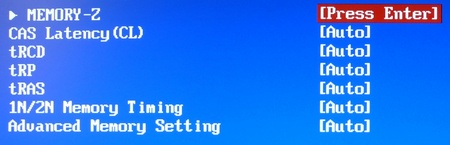

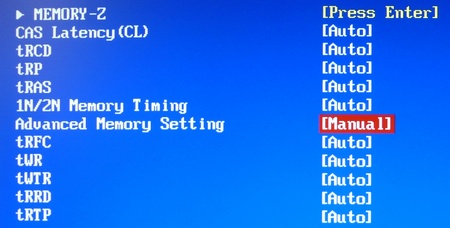

В Advance DRAM Configuration присутствует возможность изменения основных таймингов, а при активации Advanced Memory Setting второстепенных, число которых невелико, по сравнению с большинством других современных плат.
реклама
Memory-Z позволяет получить доступ к информации SPD используемых планок памяти.

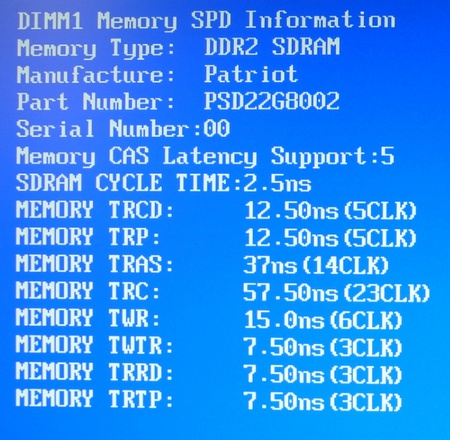

Далее, при выборе интересующего модуля, можно увидеть непосредственно данные из SPD.

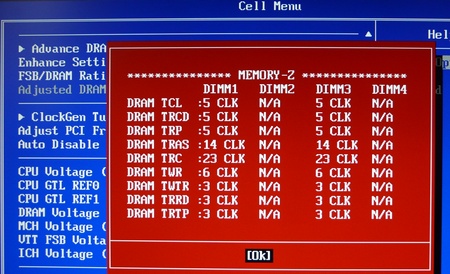

В более кратком и удобном виде эти данные всегда доступны при нажатии клавиши F5.
Возвращаясь к CellMenu, хочется отметить функцию Enhance Setting, отвечающую за режим работы памяти. В положении Enable, память работает в Dual Channel Symmetric, являющимся классическим двухканальным режимом. В положении Disable – в Dual Channel Asymmetric. В этом случае память работает со значительным снижением быстродействия. Конкретные цифры можно узнать из статьи про MSI P35 Neo.

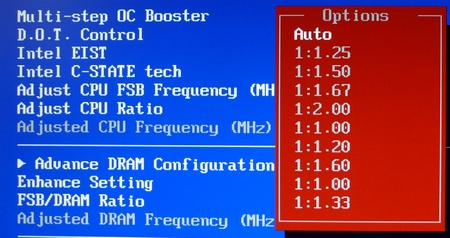

Параметр FSB/DRAM Ratio позволяет управлять делителями памяти.
Результирующую частоту можно узнать из информационной строки Adjusted DRAM Frequency (MHz).

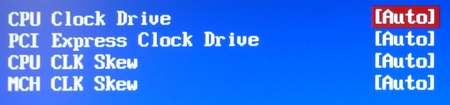

В ClockGen Tuner находятся параметры, относящиеся к настройкам чипсета.
Наличие таких параметров как Adjust PCI Frequency (MHz) и Auto Disable DRAM/PCI Frequency вызывает удивление.
Диапазон доступных напряжений внушает уважение:
- CPU Voltage: от 0.86 до VID с шагом 0.250 В, далее до 2.0475 с шагом 0.125 В;
- CPU GTL REF0: от 0.33 до 0.7312 с переменным шагом;
- CPU GTL REF1: от 0.4062 до 0.8185 с переменным шагом;
- DRAM Voltage: от 1.416 до 3.324 с шагом 0.012 В;
- MCH Voltage: от 0.74 до 2.624 с шагом 0.012 В;
- VTT FSB Voltage: от 0.9 до 2.470 с шагом 0.012 В;
- ICH Voltage: от 1.5 до 1.8 с шагом 0.1 В.
реклама

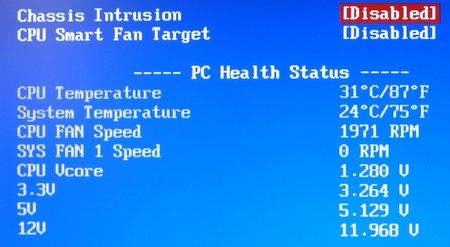

Существующий раздел аппаратного мониторинга выглядит скромно.
Немного огорчает отсутствие профилей сохранения настроек.
В целом, настройки BIOS можно охарактеризовать как скромные, однако, присутствует все необходимое для повседневного разгона.
Разгон процессоров

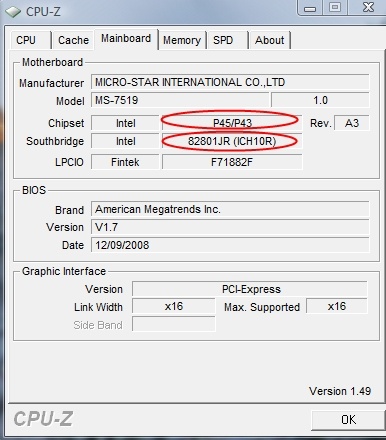

Перед проверкой возможностей материнской платы следует отметить, что утилита CPU-Z неверно распознает используемый южный мост, определяя его как ICH10R.
Двойственность определения северного моста еще раз подтверждает тот факт, что MSI P43 Neo-F и MSI P45 Neo-F изготовлены на основе одинаковой PCB и отличаются только использованным набором логики.

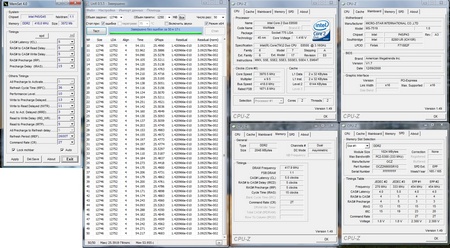

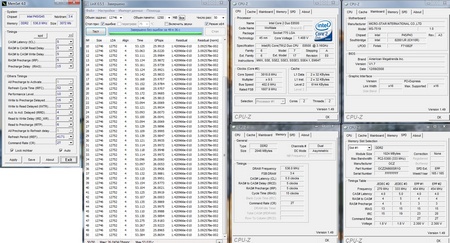

Изучение разгонного потенциала решено было начать с процессора Core 2 Duo E8500. способного работать при FSB более 500 МГц при пониженном до 6 множителе. Зная статистику разгона процессоров на материнских платах, основанных на чипсете P43, мы не надеялись на феноменальный разгон и планировали покорить частоты в районе 419 – 420 МГц по шине, что является стандартом. Однако все оказалось не так, как мы предполагали. Оказалось, что нормальную работоспособность плата сохраняет лишь до частоты 402 МГц.

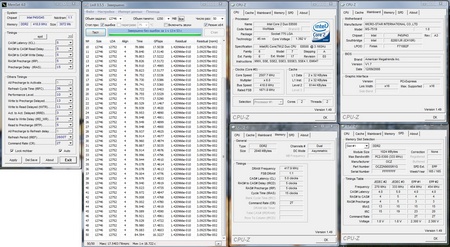

Далее, вплоть до частоты 418 МГц, плата способна работать только при делителе FSB:DRAM 1:1, причем то, что данное соотношение выставлено в BIOS, еще не является гарантией успешного старта материнской платы. Это выражалось в том, что при установке любой частоты оперативной памяти (в том числе и соответствующей делителю 1:1) и дальнейшей попытке старта, плата не могла запуститься и 3 раза подряд уходила в перезагрузку, после чего появлялось окно с предупреждением о переразгоне. Далее, при входе в BIOS и сохранении выставленных ранее настроек, плата нормально стартовала и сохраняла полную стабильность, загружаясь при частоте оперативной памяти, соответствующей делителю 1:1. Одной из таких причин могла стать ситуация с некорректным выставлением второстепенных таймингов. Плата упорно игнорировала все попытки их изменить и загружалась с теми, которые нравились ей, и они, как правило, оказывались серьезно заниженными. Несколько раз параметр Performance Level оказывался равен трем. Решение данной проблемы было найдено несколько позднее, когда проводились эксперименты с технологией разгона Multi –step OC Booster. Если загрузить операционную систему, и жестко задать тайминги через какую-нибудь программу «софтового» разгона (мы использовали утилитой MemSet 4.0), а потом выставлять в BIOS требуемые параметры и активировать режим MODE 2, то проблему с неудачной загрузкой удается преодолеть. С некоторой надеждой пытались преодолеть 419 МГц с помощью указанного способа, однако, попытка оказалась неудачной. Итак, полученный максимум в 418 МГц, что меньше на 1 МГц, чем на рассмотренной ранее материнской плате Gigabyte EP43-DS3L.
При множителе х9.5 были получены аналогичные результаты.
Проверять разгонный потенциал решено было на процессоре Core 2 Quad Q6600.

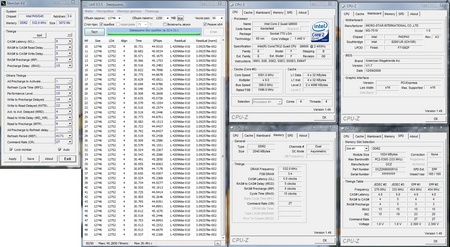

Психологическая частота в 3600 МГц (процессор работал в режиме 400x9) была достигнута, однако для этого, как и в случае с материнской платой Gigabyte EP43-DS3L, пришлось организовывать дополнительный обдув околосокетного пространства, так как элементы подсистемы питания процессора нагревались до пугающих значений, что приводило к невозможности пройти тестирование. Подобное охлаждение было необходимо для проверки стабильности разогнанного процессора утилитой LinX, тогда как при проведении тестов в играх и разнообразных приложениях в нем не было необходимости.
В заключении хочу заметить, что проверка стабильности разгона проводилось с помощью пятидесятикратного прогона утилиты LinX версии 0.5.5 в режиме x64 под управлением операционной системы Windows Vista x64 SP1. Описание использованного тестового стенда приведено ниже.
