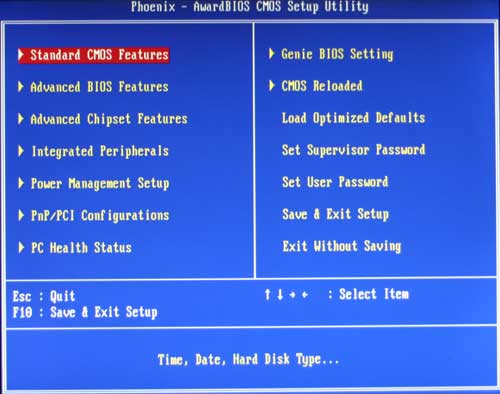

Возможности BIOS Setup
Материнская плата DFI LANPARTY LT X38-T2R использует BIOS, основанный на коде от Phoenix-Award. Его можно обновить при старте с традиционной дискеты или из Windows, с помощью утилиты Winflash, текущая версия которой 192.
Возможности первых разделов вполне стандартны, удивила лишь невозможность отключить контроллер IEEE1394. Не то, чтобы это было очень необходимо, но почему бы не отключить, если он не используется? В конце концов, если трудно это сделать средствами BIOS, то можно было бы добавить до кучи ещё один джампер. Зато порадовало, что DFI присоединилась к производителям, по-умолчанию включающим поддержку USB-клавиатуры и мышки.

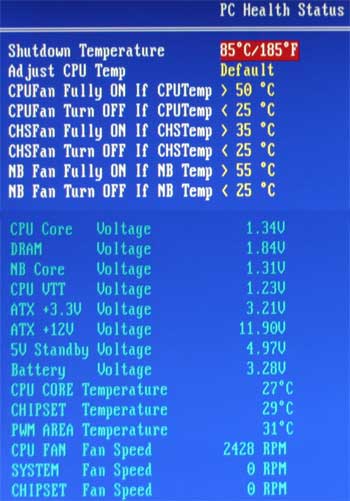

Первый раздел BIOS, который требует нашего внимания – PC Health Status. На первый взгляд он выглядит неплохо, жаль лишь, что из шести вентиляторов, которые можно подключить к плате, можно контролировать и управлять скоростью лишь трёх из них. К тому же регулировка не действует, если коннектор процессорного вентилятора трёхконтактный.
Температура процессора, которую показывает материнская плата DFI LANPARTY LT X38-T2R, очень сильно занижена. Формально с помощью уникального для плат DFI параметра Adjust CPU Temp показания можно скорректировать. Однако на какую величину увеличивать температуру процессора, если в покое разница по сравнению с данными CoreTemp составляет более 20°С (!), а под нагрузкой менее десяти? Соответственно появляется сомнение в достоверности остальных данных мониторинга.
реклама
BIOS ни одной другой материнской платы не может сравниться с возможностями раздела Genie BIOS Setting. Количество параметров, доступных для изменения, поражает воображение.
Плата позволяет менять коэффициент умножения процессора и частоту FSB в интервале от 200 до 700 МГц, при этом информационная строка Target CPU Clock покажет итоговую частоту процессора. Столь же удобно реализована установка частоты работы памяти. Мы выбираем нужное соотношение FSB:DRAM из списка, а итоговую частоту покажет строка Target DRAM Speed.
Список доступных делителей достаточно широк, помимо тех, что видны на фото выше, имеются ещё соотношения 400/800 и 400/1066.

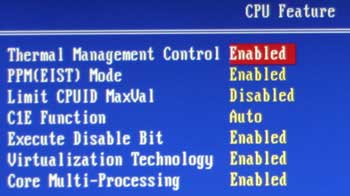

Возможности по настройке параметров, относящихся к процессору, памяти и управлению напряжениями, вынесены в отдельные подразделы. Самым простым и привычным выглядит подраздел CPU Feature, который не содержит ничего необычного.
Но количество параметров следующего подраздела DRAM Timing уже столь велико, что они не умещаются на одном экране.
реклама

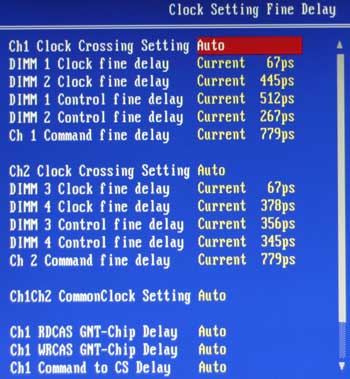

На самом деле, это ещё не всё! Обратите внимание на параметр Clock Setting Fine Delay – при его выборе открывается ещё один почти столь же длинный список возможностей.

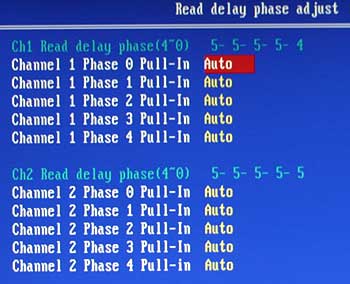

Аналогичным образом список опций параметра Read delay phase adjust тоже пришлось вынести на отдельную страницу. Феноменально богатые возможности для настройки!

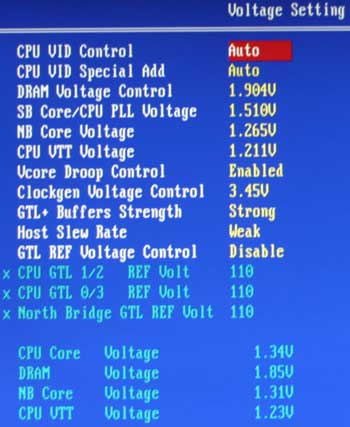

Материнская плата DFI LANPARTY LT X38-T2R обладает всеми способностями по изменению напряжений, необходимыми для разгона.
Напряжение, подаваемое на процессор, можно менять с помощью двух различных параметров и результат, даже если мы установим одно и то же напряжение, будет отличаться. Параметр CPU VID Control позволяет подать на процессор напряжение в интервале от 0.44375 до 1.6 В с малым шагом 0.00625 В. Если воспользоваться этим параметром, то плата будет удерживать заданное напряжение и в покое, и под нагрузкой. Параметр CPU VID Special Add позволяет поднять установленное напряжение на величину вплоть до 30% с небольшим шагом 0.23-0.24%.
В этом случае работа технологий энергосбережения не нарушается, и в состоянии покоя процессор будет уменьшать не только частоту, но и напряжение. Очень удобно. Не хватает лишь информационной строки Target CPU Voltage, чтобы сразу видеть подаваемое на процессор напряжение, а не устанавливать его путём подбора.
Остальные возможности по изменению напряжений следующие:
- DRAM Voltage Control: 1.71 – 3.04 В с переменным шагом 0.006-0.04 В;
- SB Core/CPU PLL Voltage: 1.51 – 2.38 В с переменным шагом 0.12-0.13 В;
- NB Core Voltage: 1.265 – 2.04 В с переменным шагом 0.013-0.014 В;
- CPU VTT Voltage: 1.211 – 1.601 В с переменным шагом 0.005-0.006 В;
- Clockgen Voltage Control: 3.45, 3.60, 3.75 или 3.85 В.
Обратите внимание, что внизу экрана продублированы напряжения из раздела PC Health Status. Это позволяет избежать лишних переключений между разделами и, вместе с тем, не потерять контроль над ситуацией – ещё один знак внимания от разработчиков.

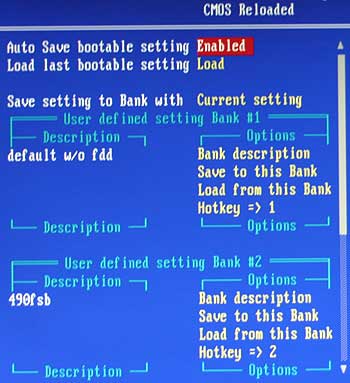

Завершая рассмотрение возможностей BIOS материнской платы DFI LANPARTY LT X38-T2R, обязательно следует упомянуть раздел CMOS Reloaded.
Его возможности позволяют сохранить четыре полных профиля настроек BIOS, дав им при этом внятное и подробное описание, а при необходимости быстро загрузить выбранный комплекс. Кроме того, при каждом удачном старте плата автоматически записывает текущую конфигурацию настроек, так что к ней всегда можно вернуться, даже если вы забыли её предварительно сохранить. Очень полезные возможности при поиске оптимальных параметров разгона, учитывая, что плата не всегда своевременно определяет переразгон. Намного быстрее при первом же неудачном старте обнулить CMOS, чтобы вернуться к сохранённому варианту, чем ждать, пока плата опомнится и самостоятельно предложит это сделать.
реклама
Казалось бы, столь беспрецедентно широкие возможности тонкой настройки заслуживают лишь восхищённых эпитетов в адрес DFI, однако именно здесь компания допустила свой самый серьёзный промах. Дело в том, что ни в бумажном руководстве, которое входит в комплект платы DFI LANPARTY LT X38-T2R, ни в двух его электронных вариантах, размещённых на CD, нет ни слова о настройках BIOS. Вообще. И если по названию и значениям некоторых параметров можно догадаться, что они обозначают и для чего служат, то остальные остаются загадкой. К примеру, и без тестов можно сказать, что параметр Enhance Data Transmitting позволяет оптимизировать передачу данных и значение Fast лучше, чем Normal. Но для чего служит параметр T2 Dispatch и чем Exit Setup shutdown Mode 2 отличается от Mode 1?
Таких примеров можно привести множество, воистину, нужно быть гением, чтобы разобраться во всех многочисленных возможностях Genie BIOS Setting. Задача, стоящая перед пользователем, похожа на разгадку кроссворда, только наоборот. В кроссворде нам даётся описание и нужно отгадать определяемое им слово. В BIOS материнской платы DFI LANPARTY LT X38-T2R нам уже известно название параметра и список возможных значений, осталось угадать, для каких целей он предназначен и как действует. Так же, как и в кроссворде, параметры связаны между собой. Вписав неверное слово в кроссворд, вы не сможете отгадать следующее, установив неправильное значение одного параметра, вы получите неработоспособную или нестабильно работающую систему. Разница лишь в том, что кроссворды мы разгадываем в свободное время и для собственного удовольствия, а знать предназначение параметров BIOS жизненно важно для итогового уровня производительности компьютера.
После множества знаков внимания к мелочам, которые предназначены для облегчения и упрощения работы с платой, такое неоправданно пренебрежительное отношение к пользователю просто шокирует. Мы часто сетуем на недостаточно подробное описание параметров BIOS в руководствах, но полное отсутствие документации – это совершенно непростительно и не укладывается ни в какие рамки. Особенно учитывая то обстоятельство, что материнская плата DFI LANPARTY LT X38-T2R предоставляет намного больше возможностей для настройки, чем аналогичные платы от других производителей, и многие параметры встречаются нам впервые.
Есть ещё одна потенциальная опасность в большом количестве параметров, доступных для изменения. Насколько глубоко нужно освоить возможности платы, чтобы добиться её стабильной работы при разгоне? Способна ли плата самостоятельно установить подходящие значения, если мы разгоним систему, оставив большинство параметров в значении по-умолчанию, чтобы разобраться с ними позже (или никогда)? Иными словами, годится ли материнская плата DFI LANPARTY LT X38-T2R для обычных оверклокеров или она предназначена только для энтузиастов, которые в состоянии провести целые дни, недели или даже месяцы за её изучением? Ответы нам даст практическая проверка.
Разгон и производительность
Проверка возможностей материнской платы DFI LANPARTY LT X38-T2R проходила на открытом тестовом стенде, включающем следующие компоненты:
- Материнская плата – DFI LANPARTY LT X38-T2R, BIOS от 11.01.08;
- Память – 2x1024 MБ Corsair Dominator TWIN2X2048-9136C5D;
- Видеокарта – NVIDIA GeForce 8800 GTS 320 МБ;
- Жёсткий диск – Seagate Barracuda 7200.10, ST3320620AS, 7200 об/мин, 16 МБ, SATA 320 ГБ;
- Система охлаждения – Zalman CNPS9700 LED;
- Термопаста – КПТ-8;
- Блок питания – Antec NeoPower HE 550 (550 Вт).

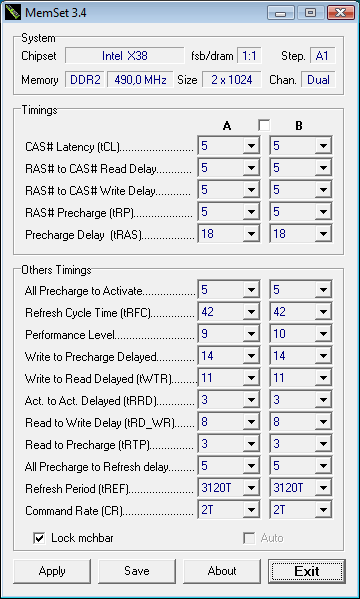

Первоначально эксперименты были начаты с процессором Intel Core 2 Duo E6300 (1.86 ГГц, FSB 266 МГц, 2 МБ, Conroe-2M, rev. B2). Нам известно, что его можно разогнать до 490 МГц FSB и, установив соответствующие параметры, мы получили стабильно работающую систему. Правда, обнаружилась одна странность, которую ранее мы наблюдали лишь во время проверки материнской платы Foxconn P35AX-S – для каждого из каналов плата установила свой уровень Performance Level.
В случае с платой Foxconn P35AX-S потребовалось обнулить CMOS и заново установить все параметры, чтобы выровнять уровень Performance Level, материнской плате DFI LANPARTY LT X38-T2R не помогла даже замена процессора, однако выручили богатые возможности настройки. Оказалось, что не только материнские платы Asus умеют напрямую изменять уровень Performance Level, но и платы DFI. Если подходящее значение Performance Level явно указано в BIOS, плата устанавливает его одинаково для обоих каналов.
В дальнейшем эксперименты были продолжены с использованием процессора Intel Core 2 Extreme QX6700 (2.66 ГГц, FSB 266 МГц, 8 МБ, Kentsfield rev. B3). Он способен на разгон до 3.4 ГГц и материнская плата DFI LANPARTY LT X38-T2R смогла его обеспечить, однако без странностей и тут не обошлось. В прошлом году, во время проверки материнской платы DFI LANPARTY UT NF680i LT SLI-T2R, обнаружилась её странная чувствительность к программе 7-Zip. Плата проходила любые тесты, но эта программа выдавала ошибку на первых же секундах проверки, а нормализовать ситуацию удалось путём повышения напряжений. Материнская плата DFI LANPARTY LT X38-T2R тоже выбрала себе "нелюбимую" программу, причём не какую-нибудь тестовую, а обыкновенную утилиту CPU-Z. При старте CPU-Z система зависала с вероятностью близкой к 100%.
Возникло подозрение, что в зависаниях виновата "грязная" операционная система, ранее на ней проверялись другие материнские платы. К тому же оказалось, что своевременно не была обновлена утилита CPU-Z и использовалась предыдущая версия 1.42. Однако ни обновление CPU-Z до самой свежей на момент проверки версии 1.43, ни переустановка Windows, ни повышение напряжений – ничего не помогло избежать этой странной ошибки. Разве что было замечено, что система обычно не зависает, если дать плате немного поработать и лишь затем запускать CPU-Z. А делать это приходилось регулярно, чтобы следить за правильностью установки частоты памяти. Утилита MemSet корректно определяет тайминги памяти, но часто ошибается при определении частоты. В этом уж DFI ничуть не виновата, такое поведение утилиты наблюдалось и на других платах.
Материнскую плату abit IX38 QuadGT мы критиковали за ограниченное количество доступных делителей для памяти, которое не увеличилось со времён abit IP35 Pro. В частности, при разгоне до 3.4 ГГц процессора Intel Core 2 Extreme QX6700, для которого был установлен множитель x9, чтобы сымитировать разгон популярного Intel Core 2 Quad Q6600, при FSB 378 МГц можно установить память на частоту 945 МГц, но это слишком мало или на частоту 1134 МГц, а это уже слишком много. У материнской платы DFI LANPARTY LT X38-T2R с этим проблем не возникло, память можно установить на промежуточную и вполне достижимую частоту 1008 МГц. Поэтому для сравнения мы использовали результаты, показанные материнской платой Asus Blitz Formula, работавшей в точно таких же условиях.
На материнской плате DFI LANPARTY LT X38-T2R для параметров Enhance Data Transmitting и Enhance Addressing было установлено значение Fast. Особо заметного влияния на производительность они не оказывают, но всё же слегка влияют на скорость. Например, при установке параметра Enhance Data Transmitting в максимально возможное значение Turbo плата отказывалась стартовать, а разница между Normal и Fast была минимальна. А вот с уровнем Performance Level возникла заминка. Чем меньше значение Performance Level, тем выше производительность, но в режиме Auto плата устанавливала слишком высокие значения: 9 для одного канала и 10 для другого. При установке Performance Level = 6 вручную DFI LANPARTY LT X38-T2R даже не стартовала, поэтому пришлось ограничиться значением 7, в то время как на Asus Blitz Formula можно опустить Performance Level до 5.

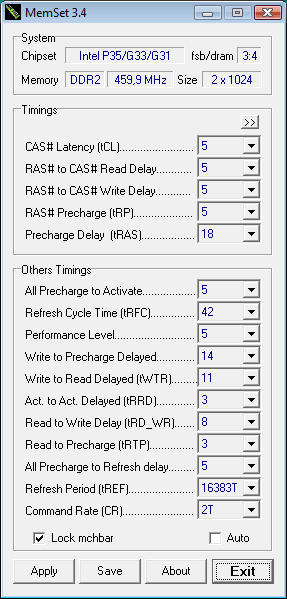

Помимо Performance Level все тайминги материнские платы устанавливали самостоятельно, на скриншоте слева Asus Blitz Formula, справа – DFI LANPARTY LT X38-T2R.
В остальном параметры обеих плат были одинаковы: процессор Intel Core 2 Extreme QX6700 с коэффициентом умножения x9 был разогнан до 3.4 ГГц (378x9), память работала на частоте 1008 МГц.

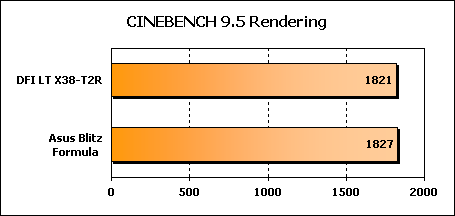

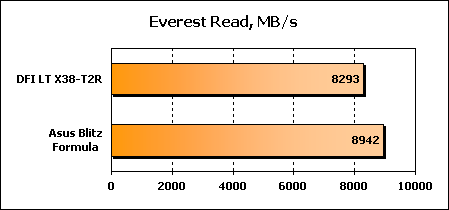

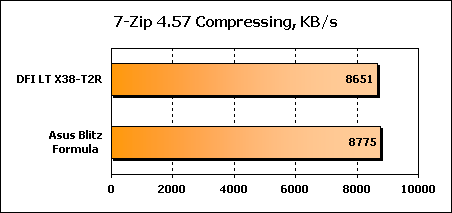

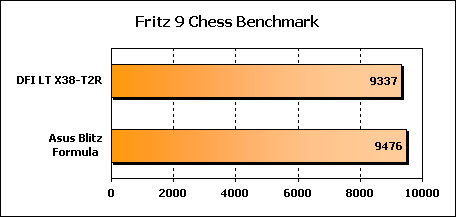

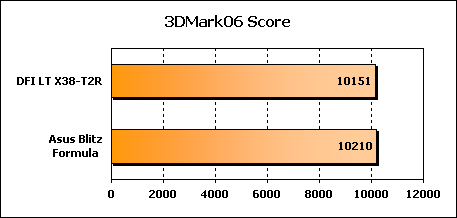

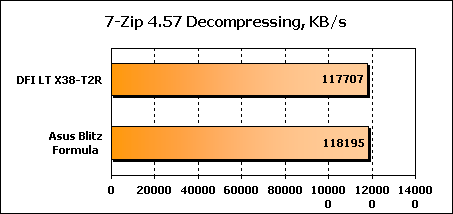

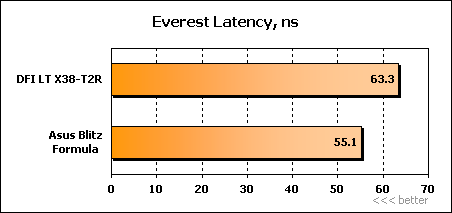

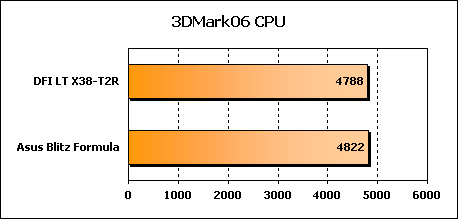

Лишь по скорости копирования в тесте Everest материнской плате DFI LANPARTY LT X38-T2R удалось обогнать соперницу, этот параметр сильно зависит от второстепенных таймингов. В остальном её опережает Asus Blitz Formula или их производительность одинакова, если результаты теста слабо зависят от скорости памяти. Учитывая богатство возможностей материнской платы DFI LANPARTY LT X38-T2R, относящихся к тонкой настройке параметров работы памяти, не исключено, что изменение какой-то из многочисленных опций или даже целого ряда параметров позволит уменьшить уровень Performance Level и поднять уровень производительности. Однако отсутствие документации и многочисленность опций не позволяет найти нужные, а сама плата оказалась не в состоянии справиться с этой задачей, так что приходится оставить поиск оптимального сочетания параметров для энтузиастов.
Заключение
Если вспомнить нашу классификацию материнских плат исходя из того, насколько полно они отвечают запросам всех категорий оверклокеров, то очевидно, что DFI LANPARTY LT X38-T2R не окажется среди универсальных решений. К их числу можно отнести, к примеру, материнскую плату Asus Maximus Extreme, которая поможет разогнать новичку, предоставит богатые возможности опытному оверклокеру и не разочарует энтузиаста. Однако компания DFI и не ставила перед собой задачу угодить всем, зато для своей целевой аудитории – энтузиастов – плата предоставляет феноменально широкий спектр настроек, с которым не сравнится ни одна другая плата.
Вместе с тем, наши тесты показали, что очень желательно, но вовсе не обязательно быть гением, чтобы успешно разгонять на материнской плате DFI LANPARTY LT X38-T2R. Изменяя лишь основные, наиболее критичные параметры, можно без особого труда разогнать систему и получить вполне приемлемый уровень производительности, оставив детальную настройку на будущее, предоставив право материнской плате самой выставить подходящие значения для основной массы параметров.
Разумеется, материнская плата DFI LANPARTY LT X38-T2R, как и любая другая плата, не свободна от ряда недостатков. К счастью, они, как правило, не очень серьёзны, их значимость во многом зависит от потребностей конкретного пользователя. К примеру, кого-то расстроит очень высокая система охлаждения северного моста чипсета, которая помешает установить крупногабаритный процессорный кулер. Другого эта же система охлаждения только порадует, поскольку её эффективность велика и позволяет обойтись без дополнительного обдува и связанного с этим повышения шума.
Единственный неоспоримый недостаток – полное отсутствие какой-либо информации о возможностях BIOS, не только о расширенных, но даже об основных параметрах. Вряд ли разработчики сами не знают о возможностях своей платы и очень невежливо не поделиться этими знаниями. Возможно, даже преступно, поскольку любое технически сложное устройство обязано снабжаться подробной инструкцией по эксплуатации, а компания DFI предусмотрела лишь инструкцию по сборке. Впрочем, энтузиасты даже этот недостаток смогут обратить в достоинство, похваляясь на форумах, что удалось расшифровать значение очередного параметра, определить его влияние на скорость и стабильность.
В конечном итоге можно резюмировать, что материнская плата DFI LANPARTY LT X38-T2R получилась довольно удачной. Единственная категория пользователей, которым настоятельно не рекомендуется приобретение этой платы – начинающие оверклокеры. Впервые заглянув в BIOS, растерявшись и запутавшись в многочисленных недокументированных возможностях, можно навсегда утратить интерес к оверклокингу.
