Методика проверки блоков питания и выводы
В этом разделе пока никаких изменений с предыдущими обзорами блоков питания нет. Измерения пульсаций блоков питания производились с помощью четырехканального осциллографа Tektronix 2246-1Y с максимальной полосой пропускания сигнала 100 МГц, чего со значительном запасом достаточно для выявления всех возможных помех. При превышении основных силовых напряжений (+3.3, +5 и +12) исправно выключались, предотвращая возможность повреждений. Блоки Enermax Galaxy DXX и OCZ ProXStream четко отключались при возникновении коротких замыканий на всех основных линиях, при этом Enermax сигнализировал двумя короткими звуковыми сигналами. Блок CoolerMaster отключался при КЗ на линии +5 и +3.3В, однако при замыкании +12В легко достигал величины более 35А. Для приближения результатов тестирования к реальным условиям использования в ПК был использован системный блок следующей конфигурации:
- Intel Core 2 Duo E6550 (Conroe G0, 3600 МГц, 1.60V)
- ASUS P5B Deluxe 1.03G WiFi\AP (1216 BIOS)
- 2 x 1024MB PC8800 OCZ Gold XTC (535МГц 4-4-4 2.35В)
- 640MB EVGA e-GeForce 8800GTS ACS3 KO @ 675\1044
- 3 x 320GB SATA-2 HDD ST3320620AS
- 1 x 40GB PATA Samsung
- DVD-RW NEC-3540A 1.04
- Несколько неоновых ламп, четыре вентилятора по 5Вт

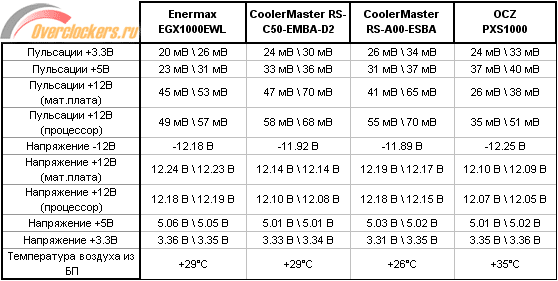

В таблице имеется всего два значения разделенных косой чертой, правое значение – полученное в простое (ОС загружена, и ничего больше не происходит), и в нагрузке – S&M 1.9.0а FPU + дополнительный тест видеокарты. По спецификации ATX12V ver2.2 максимальный уровень пульсаций по линиям +5 и +3.3В не должен превышать 50мВ, для остальных каналов - 120мВ. Снятия показаний проводились на двух линиях +12В, которые подключены к разъемам процессора и видеокарты, согласно рекомендациям стандарта ATX2.2. Температура воздуха во время проведения всех тестов составляла +21°С.
Все блоки продемонстрировали нормальную и беспроблемную работу. Конечно, для полноценного тестирования киловаттных блоков требуется киловаттная нагрузка, и работа над созданием стенда ведется. Блок питания Enermax Galaxy DXX 1000 оставил наиболее благоприятное впечатление, производитель постарался на славу. Многие производители пытаются завлечь покупателя цветастыми упаковками, дополнительными «бонусами» и даже металлическими чемоданами, вместо того чтобы потратить каждый цент стоимости на качественную начинку источника питания. И тем обиднее было наблюдать некачественный монтаж компонентов именно в топовом блоке Galaxy DXX. Надеемся, это лишь неудача с конкретно взятым тестовым образцом. Итоговая цена на территории СНГ – более 400$ за Enermax Galaxy DXX1000, 460$ - OCZ ProXStream, CoolerMaster M1000 - 350$, а старший CoolerMaster 1250W еще не успел появиться в розничной продаже.
реклама
Благодарности
Arapaia за неоценимую помощь и терпение
J-34 за создание общества тестеров
Enermax за отличный дизайн блока питания
