Проверка на разгон
Возможности материнской платы Foxconn Mars мы проверяли на открытом тестовом стенде следующей конфигурации:
- Материнская плата – Foxconn Mars, BIOS P06;
- Процессор – Intel Core 2 Duo E6300 (1.86 ГГц, FSB 266 МГц, 2 МБ, Conroe-2M, rev. B2);
- Память – 2x1024 MБ Corsair Dominator TWIN2X2048-9136C5D;
- Видеокарта – NVIDIA GeForce 8800 GTS 320 МБ;
- Жёсткий диск – Seagate Barracuda 7200.10, ST3320620AS, 7200 об/мин, 16 МБ, SATA 320 ГБ;
- Система охлаждения – Zalman CNPS9700 LED;
- Термопаста – КПТ-8;
- Блок питания – SunbeamTech Nuuo SUNNU550-EUAP (550 Вт).

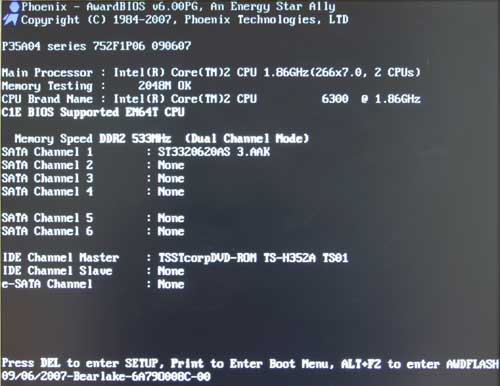

Если отключить стартовую картинку, то можно увидеть различного рода информацию, которую материнская плата Foxconn Mars выводит во время прохождения процедуры POST. Немного непривычно, что вывод Boot Menu для выбора загрузочного устройства осуществляется по нажатию клавиши Print.
Наш тестовый процессор Intel Core 2 Duo E6300 способен на разгон до 490 МГц FSB, однако на этой частоте материнская плата иногда могла загрузить Windows, но тесты моментально выдавали ошибку. Более или менее стабильно система смогла функционировать лишь на частоте 480 МГц.
реклама

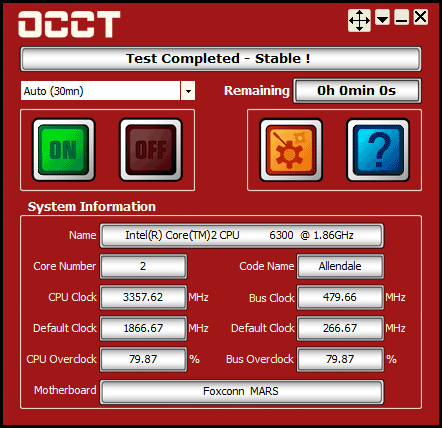

Столь неуверенная характеристика объясняется тем, что система прошла тест с помощью утилиты OCCT, выдержала полуторачасовую проверку в программе Prime95, но уже после завершения теста, когда я просто попытался уменьшить ширину окна, чтобы снять скриншот, система выкинула "синий экран смерти".
Есть одно обстоятельство, которое меня насторожило – несмотря на то, что при разгоне напряжение на северном мосту чипсета увеличивалось, радиаторы оставались лишь чуть тёплыми, почти холодными. Между тем пригодившаяся утилита AEGIS Panel сообщала, что в покое температура северного моста составляет порядка 55°С, а во время тестов увеличивается до 65 или даже 75°С в зависимости от характера нагрузки.

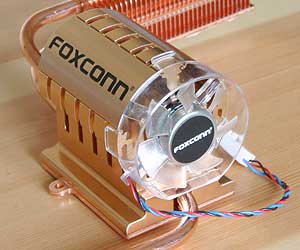

Для тестов процессоров на разгон я всегда держу наготове дополнительный вентилятор, чтобы обдувать сильно греющийся радиатор чипсета. Компания Foxconn даже специально прилагает вентилятор в комплекте к плате для этой цели, но в данном случае не понадобился ни один из них. Зачем дополнительно обдувать и без того холодный радиатор?

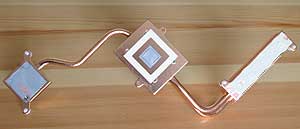

Обычно мы тестируем материнские платы без каких-либо доработок, именно в том виде, в каком их получит будущий покупатель. Однако на этот раз я решил заменить систему охлаждения чипсета, заподозрив, что всему виной плохой контакт радиаторов с чипами. Однако демонтаж штатной системы охлаждения Cool Pipe показал, что контакт нормальный. С северным и южным мостами чипсета радиаторы контактируют через пластинки термоинтерфейса, плавящегося от температуры. С транзисторами MOSFET контакт осуществляется через толстый слой термоинтерфейса на марлевой основе. Подобный способ встречается для контакта радиаторов с чипами памяти на видеокартах.
Замена радиатора на северном мосту на чипсетный кулер Cooler Master Blue Ice Pro позволила сразу понизить температуру градусов на десять, несмотря на то, что скорость вращения его вентилятора была автоматически уменьшена технологией SmartFan. Его радиатор был тёплым, на этот раз охлаждение чипсета действительно работало. К сожалению, принятые меры не позволили улучить разгон и покорить более высокие частоты.
Тестирование производительности
реклама
После проведённого всестороннего рассмотрения платы Foxconn Mars остаётся лишь проверить её производительность в сравнении с конкурирующими продуктами от других разработчиков. Поскольку продукт от Foxconn несколько запоздал со своим приходом на рынок, сравниваться он будет с материнскими платами других производителей, основанными на Intel P35, поддерживающими DDR2 SDRAM и уже завоевавшими широкую популярность среди оверклокеров: ASUS P5K Premium и Gigabyte P35-DQ6.
В составе тестовых систем использовался следующий набор оборудования:
- Процессор: Intel Core 2 Duo E6850 ((LGA775, 3.0GHz, 1333MHz FSB, 4MB L2, Conroe).
- Материнские платы:
- ASUS P5K Premium (LGA775, Intel P35, DDR2 SDRAM);
- Foxconn Mars (LGA775, Intel P35, DDR2 SDRAM);
- Gigabyte P35-DQ6 (LGA775, Intel P35, DDR2 SDRAM).
- Память: Corsair Dominator TWIN2X2048-8888C4DF.
- Графическая карта: OCZ GeForce 8800GTX (PCI-E x16).
- Дисковая подсистема: Western Digital WD1500AHFD (SATA150).
- Операционная система: Microsoft Windows Vista x86.
Скорость в штатном режиме
Первая серия тестов была проведена при работе процессора в его номинальном режиме, на частоте 3.0 ГГц, выставленной как 9 x 333 МГц. Частоту памяти в этом случае мы пытались устанавливать в 1066 МГц с таймингами 4-4-4-12. Причём именно "пытались": к нашему недоумению, несмотря на то, что DDR2-1066 – номинальный режим работы шины памяти, поддерживаемый чипсетом Intel P35, Foxconn Mars оказалась неспособна тактовать DDR2 SDRAM на этой частоте. Проблема заключалась в том, что среди предлагаемых в BIOS Setup платы делителей FSB:DRAM отсутствовало значение 5:8, необходимое для получения поддержки DDR2-1066 при частоте шины 333 МГц.
Соответственно, при тестировании Foxconn Mars нам пришлось применять близкий делитель 2:3 и понижать частоту работы памяти до 1000 МГц.
реклама

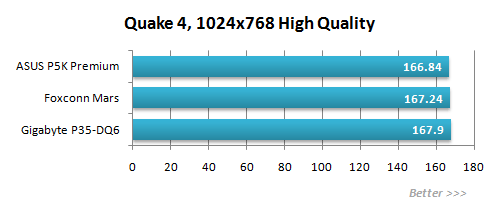

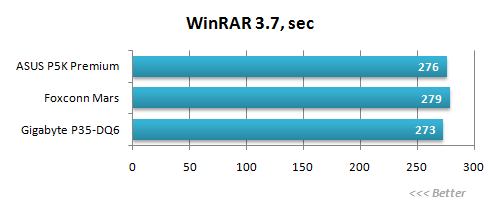

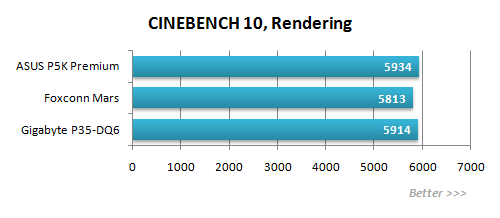

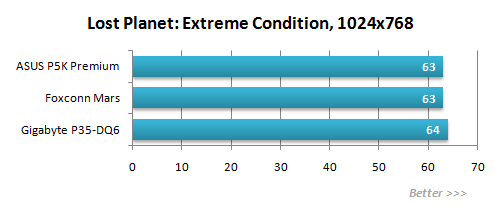

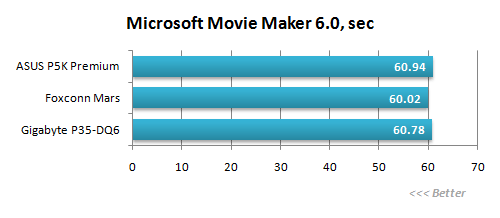

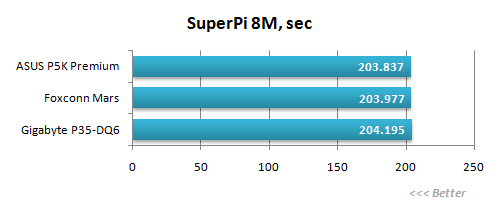

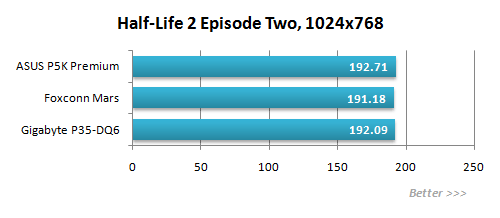

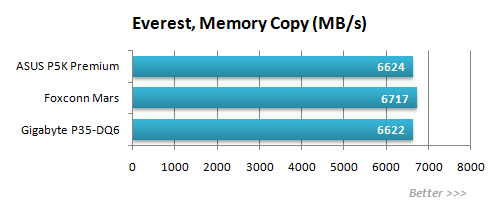

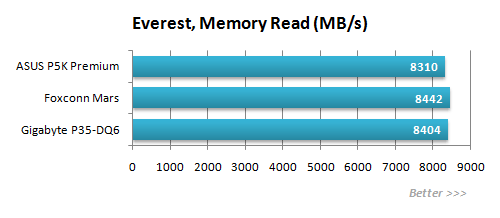

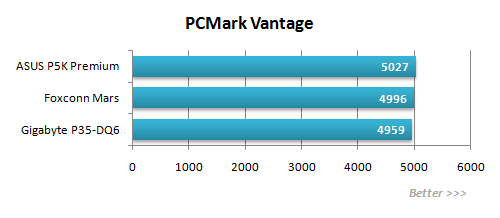

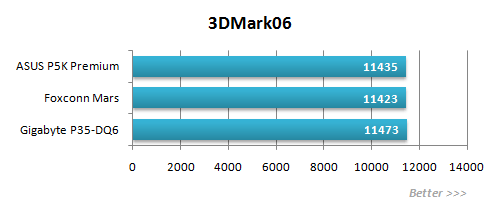

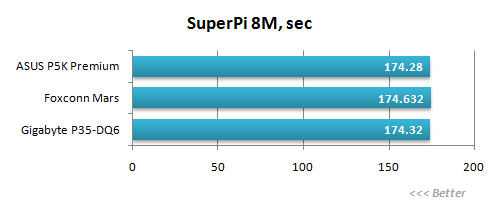

В целом, участвующие в сравнении материнские платы демонстрируют похожее быстродействие. Явных лидеров, как и аутсайдеров, среди них не видно. Тем не менее, незначительное отставание Foxconn Mars от продуктов ASUS и Gigabyte всё же заметно. Впрочем, объясняется оно указанным выше отсутствием поддержки этой платой DDR2-1066 SDRAM.
Скорость при разгоне
Кроме тестирования скорости плат при функционировании в штатном режиме мы традиционно проводим и сравнение производительности при их работе в разогнанных системах. Дело в том, что относительное быстродействие оверклокерских платформ зачастую отличается от той картины, которая наблюдается при испытании скоростных характеристик материнских плат в "тепличных" номинальных условиях.
Для тестов в данном случае мы решили установить частоту FSB в 450 МГц. При этом использовался тот же самый процессор Core 2 Duo E6850, но разогнанный до частоты 3.6 ГГц, которая выставлялась как 8 x 450 МГц. Для достижения полной стабильности напряжение питания процессора повышалось до 1.45 В. Используемая DDR2 память также разгонялась до частоты 1125 МГц, основные задержки при этом устанавливались по схеме 5-5-5-15.
Сначала о приятном. Как показало тестирование, инженеры компании Gigabyte смогли справиться с отмечавшимися нами ранее проблемами при разгоне их плат. Участвовавшая в тестировании Gigabyte P35-DQ6 с использованием версии BIOS F6 (как, впрочем, и другие платы серии GA-P35 с сентябрьскими прошивками), теперь, во-первых, демонстрирует устойчивую работу при значительном повышении частоты памяти, а, во-вторых, уже не отстаёт по скорости работы от других плат при оверклокинге.
Кстати, в свете вышесказанного платы ASUS и Gigabyte можно априори считать более подходящими, чем Foxconn Mars, для использования в компьютерах энтузиастов. В то время как материнская плата Foxconn только выходит на рынок, продукты других производителей успешно продаются уже в течение нескольких месяцев. А это значит, что большинство "детских" проблем в их новых прошивках уже решено, в то время как инженерам Foxconn ещё только предстоит начинать работу над своими ошибками.
Например, над уже описанным недостаточно эффективным отводом тепла от северного моста чипсета, что не самым лучшим образом сказывается на процессе разгона CPU и памяти на Foxconn Mars. Так, для того, чтобы запустить систему, построенную на этой плате, при частоте FSB 450 МГц и частоте памяти 1125 МГц нам достаточно долго пришлось выискивать такое напряжение северного моста, чтобы с одной стороны, плата работала стабильно, а с другой – он не перегревался. Кстати, это напряжение оказалось равно 1.375 В: беспрепятственно повышать его до 1.5-1.7 В, как на других платах, на Foxconn Mars нельзя даже с использованием дополнительного вентилятора, устанавливаемого на систему охлаждения Cool Pipe.

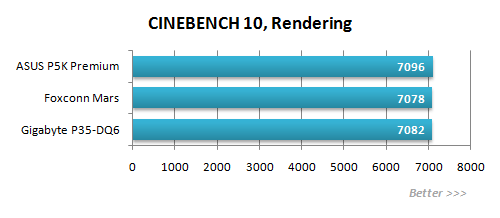

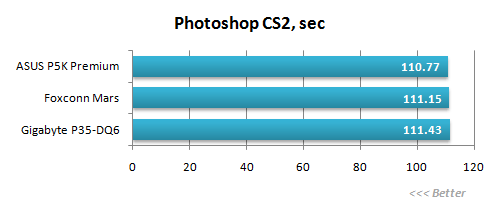

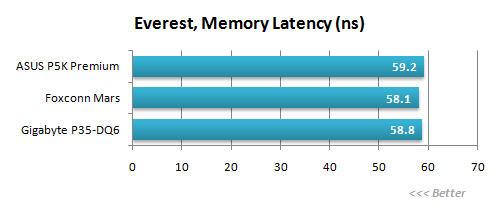

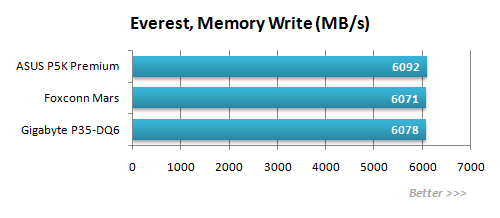

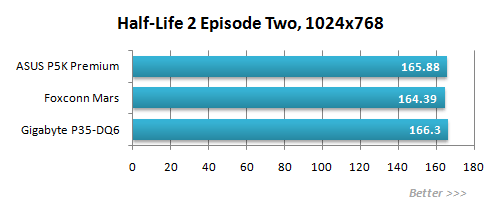

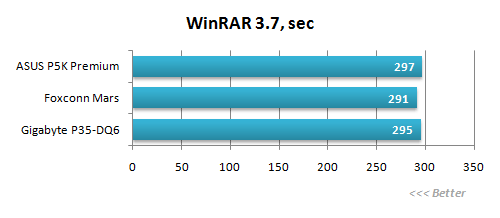

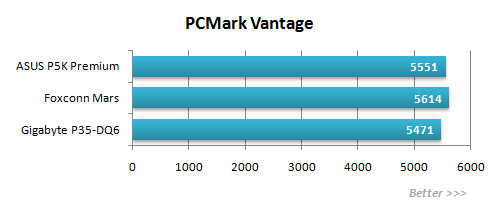

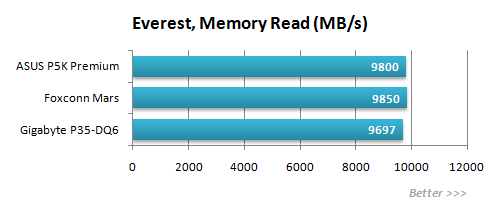

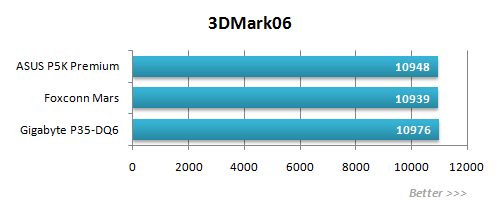

И вновь в большинстве бенчмарков рассматриваемые платы показывают очень близкие результаты. А это значит, что никаких проблем с уровнем производительности новинка от Foxconn не имеет ни при работе в штатном режиме, ни при разгоне.
Заключение
Боюсь, после прочтения статьи у вас могло сложиться впечатление, что материнская плата Foxconn Mars неудачная и имеет множество недостатков. Это мнение только усилится, если мы, традиционно, попробуем все недостатки перечислить. Однако впечатление ошибочное, лично мне очень понравилась плата. Мы сознательно акцентировали внимание на различного рода недочётах, чтобы потенциальный покупатель платы заранее мог узнать максимум нюансов, с которыми, возможно, ему придётся столкнуться. А недостатки мы всё же вспомним, хотя бы для того, чтобы вы взглянули на них свежим взглядом и убедились, что они некритичны. В основном это даже не ошибки, это наши пожелания к производителю, которые, если они будут исправлены, сделают конечный продукт ещё лучше и удобнее.
Судите сами, разве можно назвать недостатком "неправильное" название платы или оформление упаковки? И по поводу комплектности, конечно, мы хотели бы увидеть среди аксессуаров что-то более полезное, чем десяток наклеек, но недостаток ли это? Что касается дизайна, то он идеален, к нему невозможно придраться – это одно из главных достоинств материнской платы Foxconn Mars. Да, система охлаждения вызывает недоумение и даже дополнительный вентилятор из-за своей особой формы, если он вдруг зашумит или выйдет из строя, будет трудно заменить на обычный. Штатная система охлаждения Cool Pipe неудачна, на мой взгляд. К сожалению, взглянув на фотографии материнских плат Foxconn, которые планируются к выпуску, например, на материнскую плату X38A "Digital Life", можно увидеть всё ту же систему охлаждения Cool Pipe, которая, видимо, выбрана в качестве "фирменной".
Что касается возможностей Gladiator BIOS, то они великолепны – это второе главное достоинство материнской платы Foxconn Mars, но всё же есть несколько моментов, над которыми ещё можно поработать. Например, было бы намного удобнее пользоваться профилями, если реализовать возможность давать им названия или даже описания. Жаль, что детальная регулировка скорости вращения вентиляторов возможна только программным путём. При выборе высоких значений Instant O.C. желательно предусмотреть увеличение напряжения на памяти и северном мосту чипсета. И, наконец, было бы очень полезно встроить в BIOS утилиту для его обновления. А теперь скажите, мы перечислили недостатки или пожелания?
Если говорить о программном обеспечении, то к утилите FOX LiveUpdate нет претензий, а вот AEGIS Panel неудачна и неудобна. Возможно, что со временем у неё появятся обещанные оверклокерские возможности, но интерфейс слишком громоздкий для постоянного использования. К мониторингу нет замечаний, хотя полезно было бы научить программу записывать показания в лог-файл.
И, наконец, относительно неудачного разгона процессора. Да, на тестовый стенд этот экземпляр материнской платы я бы не взял. Зато в свой домашний компьютер – с удовольствием! Невозможность разгона выше 470-480 МГц FSB меня ничуть не пугает – просто я не собираюсь приобретать неудобные для оверклокинга процессоры с множителем x7, а вот для всех остальных возможностей платы более чем достаточно. Что нам вообще требуется от материнской платы? Скорость как таковую чипсет не обеспечивает, плата должна предоставить удобство сборки, настройки и работы, необходимый набор интерфейсов, а с этим у Foxconn Mars всё просто превосходно. В общем, если я соберусь когда-нибудь приобрести себе материнскую плату на чипсете Intel P35 Express, то Foxconn Mars будет одной из первых в списке. Хотя, конечно, многое будет зависеть от её доступности и цены.
Кстати о ценах. За последнее время конкуренция среди производителей материнских плат уменьшилась, поскольку исчезли многие производители так называемого "второго эшелона". Давно вам встречались в магазинах материнские платы от Acorp, Chaintech, EPoX? А ведь совсем недавно они обеспечивали нас относительно недорогими, но вполне функциональными платами. Возможно, именно поэтому за последние несколько лет цены возросли и вместо прежних $70-80 мы уже готовы тратить на плату $150-220. С этой точки зрения появление на розничном рынке такого сильного игрока, как компания Foxconn, можно только приветствовать. Особенно, если он выступает с таким впечатляющим продуктом, как материнская плата Foxconn Mars.
