Сборка и эргономика

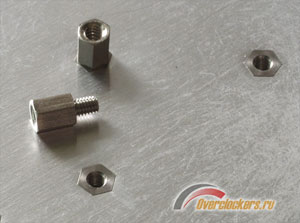

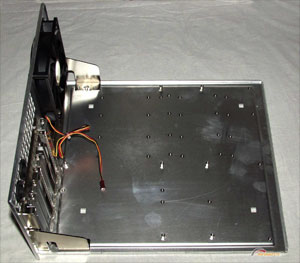

После демонтажа боковых панелей открывается доступ к внутренним пространствам корпуса. Открутив расположенные в задней части корпуса винты фиксации, вынимаем раму под системную плату. Поддерживаются все материнские платы стандарта ATX, mATX, EATX, SSI, благодаря универсальным крепежным отверстиям. Монтаж материнской платы к раме осуществляется с помощью металлических стоек.

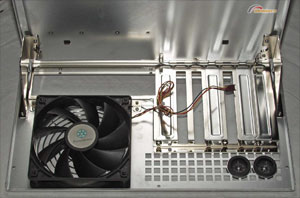

Сама рама удобна и обеспечивает легкий и быстрый доступ со всех сторон, что ускоряет и заметно упрощает процесс установки компьютерных комплектующих.

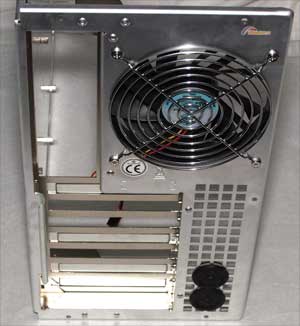

Задняя стенка рамы является одновременно и частью стенки корпуса в собранном состоянии и оснащается одним гнездом с вентилятором 120мм, ориентированным на выброс воздуха наружу, что призвано избегать застоев горячего воздуха в процессорной зоне. Для защиты вентилятора имеется хромированный гриль.
реклама

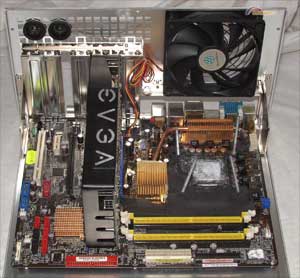

Установленная на раме материнская плата в комплекте с видеокартой:
Все пять установочных мест под вентиляторы рассчитаны на 120мм размер, из них три позволяют быструю замену без применения инструментов. Предустановленные вентиляторы производства Everflow довольно тихие, более чем за месяц непрерывной работы не появилось никаких посторонних шумов. Согласно расшифровке модельного индекса R121225SL, двигатель вентиляторов рассчитан на напряжение от 7 до 13.2В (номинальное - 12В) и номинальный ток 0.2 А. Заявлена шумность не более 32.5дБ, что вполне соответствует невысокой скорости вращения крыльчатки около 2000 об\мин.

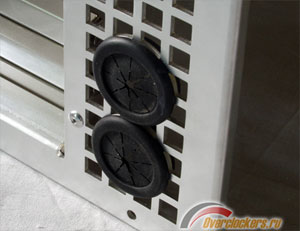

Радует наличие специальных отверстий и резиновых заглушек для систем водяного охлаждения с выносными компонентами. Применение внешнего радиатора позволяет максимально эффективно выносить тепло из закрытого пространства внутри корпуса, что особенно актуально для топовых конфигураций с четырехъядерными CPU и несколькими мощными видеокартами.
Вентилятор бокового воздухозаборника установлен в металлической корзине, ориентированной параллельно внутреннему отсеку для жестких дисков. Поток воздуха захватывается извне и направляется вентилятором прямо вдоль слотов расширения материнской платы, что позволяет снизить на несколько градусов температуру видеокарт и периферии. Улучшается и охлаждение южного моста, ведь обычно воздушный поток от процессорного и корпусных верхних вентиляторов ему не достается, поскольку многие длинные видеокарты перекрывают собой доступ воздушным потокам и создают зоны застоя воздуха.
реклама

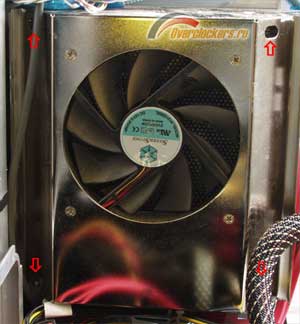

Для замены вентилятора внутри этой корзины потребуется ее сначала снять, открутив четыре винта в местах, помеченных красными стрелками на фотографии выше. После демонтажа корзины она раскрывается как скорлупа на две части и открывает доступ для замены вентилятора. Вся эта процедура также описана производителем в FAQ. Сам отсек для накопителей в итоге практически целиком отделен от остальной части корпуса и вентилируется отдельными воздушными потоками.
Для активной вентиляции предусмотрена посадочная рамка для 120мм вентилятора, устанавливаемая между штатных корзин корпуса горизонтально. К сожалению, в комплекте нашей поставки корзин с корпусом не прилагалось, поэтому протестировать такую конфигурацию не представилось возможным.

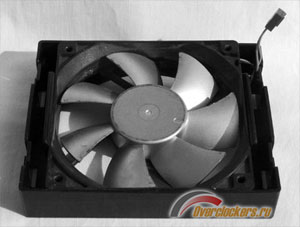

Установка и крепеж вентилятора в пластиковый держатель осуществляется с помощью двух пружинистых защелок, прочно держащих корпус вентилятора. Дребезга и неприятного жужжания не возникает даже при использовании достаточно мощных моделей кулеров.

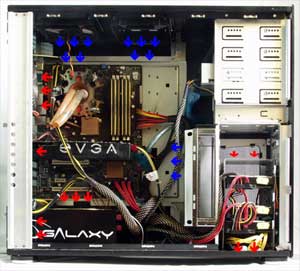

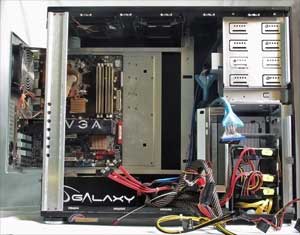

Собранный компьютер может иметь примерно такой вид. При этом всегда легко можно извлечь раму с материнской платой и платами расширения, достаточно только отключить все кабели и потянуть раму на себя за рычаг. Стрелками отмечены направления движения воздушных потоков внутри корпуса. Расстояние между верхней стенкой и рамой составляет 55мм. Этого вполне достаточно для размещения тонкого радиатора системы водяного охлаждения, например Extreme Nexxos II, высота которого составляет 46мм.
Благодаря матовой поверхности, внешний вид даже в запыленных комнатах практически не страдает. Гораздо более заметны становятся отпечатки пальцев при частом вмешательстве внутрь корпуса. Серебристая модификация еще более неприхотлива к условиям использования.
Температурный режим
Для проверки эргономических качеств корпуса в реальных условиях было решено собрать компьютер такой конфигурации:
- Процессор Intel Core 2 Duo E6550 (разогнан до 3.6 ГГц, кеш 4МБ, Conroe-G0)
- Водоблок Promodz CPU rev.3
- Материнская плата ASUS P5B Deluxe WiFi на чипсете Intel P965 Express
- Память OCZ PC8800 Gold XTC 4x1GB
- Видеокарта EVGA e-GeForce 8800 GTS 640MB (разгон до 648\1044 МГц)
- Жесткие диски Seagate ST3320620AS SATA (3шт. в массиве RAID 5)
- Жесткий диск Samsung 20GB PATA
- DVD-RW NEC-3540A PATA
- Несколько вариантов блоков питания:
- SilverStone Strider ST56F
- SilverStone Zeus ST75ZF
- SilverStone Zeus ST85ZF
- Enermax Galaxy DXX 1000W
- 2 штатных корпусных вентилятора 120мм
- 2 дополнительных вентилятора 120мм

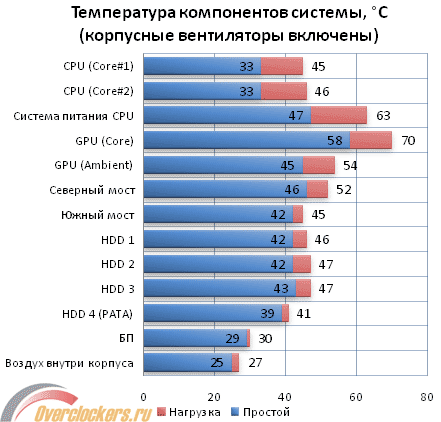

Конфигурация весьма жаркая и позволит оценить качественные и шумовые характеристики готовой собранной системы. Замеры температуры снимались в состоянии покоя и при нагрузке одновременным запуском 3Dmark06 + S&M FPU. В фоне дефрагментировался большой раздел на дисковом массиве. Из-за особенностей работы встроенного RAID-контроллера просчитать данные температур каждого жесткого диска не представляется возможным. Замеры температур накопителей проводились с помощью внешнего прибора-термометра. Им же были сняты температуры воздуха, выходящего из блока питания (температура БП). Показания с датчика процессора считывались последней версией программы Everest Ultimate, а параметры видеокарты записывались RivaTuner 2.0.5. Температура воздуха в помещении составляла +23 градуса Цельсия, температура воды в контуре +26 градусов. Изначально температуры были сняты в режиме простоя загруженной системы, затем следовал прогрев в течение часа и замер итоговых максимальных температур.

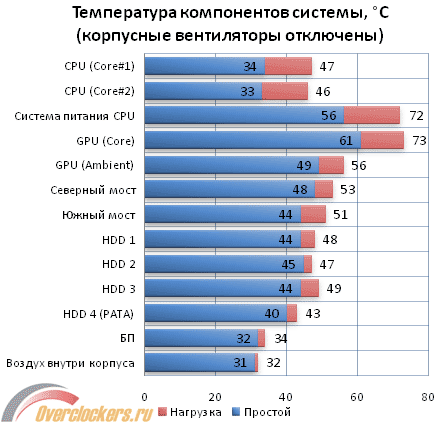

Повторим прежний эксперимент, однако, на этот раз с отключенными корпусными вентиляторами. Этот режим обеспечивает минимум шума, на расстоянии полтора-два метра в дневное время суток работа компьютера практически неслышима. В целом продуманный дизайн корпуса позволяет обходиться тихими вентиляторами, чего целиком достаточно для охлаждения современных компьютеров.
реклама
Температуры ожидаемо увеличились, что, однако, не помешало системе пройти все тесты. Конечно, применение процессоров класса Core 2 Extreme в соседстве с Radeon 2900 сделало бы такой безвентиляторный режим невозможным для долговременного использования. Протестированные два режима – скорее крайности, чем популярные варианты, вентиляторы можно замедлить, не выключая полностью, что значительно снижает уровень шума без такой значительной потери эффективности охлаждения. Владельцам систем водяного охлаждения следует не забывать об охлаждении систем питания на материнской плате и видеокарте, которые также являются заметными источниками тепла.
Итоги и выводы
Корпус Temjin отлично подойдет для мощной бескомпромиссной конфигурации, с несколькими видеокартами и массивом винчестеров, а продуманность расположения вентиляционных окон позволит снизить шум и повысить эффективность охлаждения. Возможно кому-то покажется малым количество 5.25” отсеков, но в подавляющем большинстве случаев пользователи имеют 1-2 DVD-привода и от силы пару реобасов. Хотя надобность в последних тоже неочевидна, особенно учитывая тот факт, что в такие корпуса обычно устанавливают дорогие материнские платы – а уж на них найдется много разъемов для кулеров, в том числе и с интеллектуальным управлением скоростью вращения. А если тишина на первом месте, в корпусе достаточно места для мощной системы водяного охлаждения. Также можно присмотреться к новой модели Temjin TJ10, которая оснащена лицевой дверью и представляет собой эволюционное развитие протестированной "девятки".
По онлайновой системе www.price.ru стоимость корпуса SilverStone Temjin TJ09B на момент публикации статьи составляла 370$, а вариант с окном дороже на 10$.
Эксклюзивный дистрибьютор продукции SilverStone на территории России – компания Meijin.ru.
Благодарности:
- J-34 за создание общество тестеров и терпение;
- за предоставленное оборудование компании SilverStone, предоставившей корпус через компанию Meijin.ru;
- Mortis, Jordan, serj за ценные рекомендации.
