Вступление

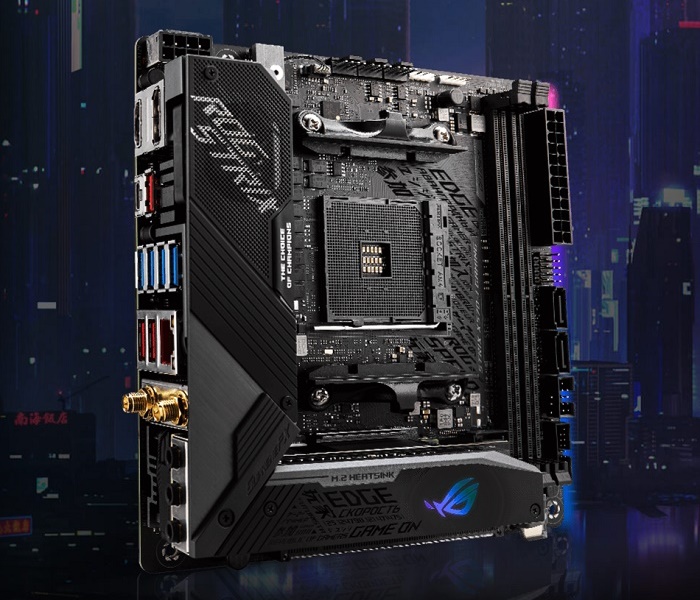

С момента появления в 2017 году процессоров поколения Ryzen компания ASUS накопила богатый опыт создания материнских плат форм-фактора mini-ITX на системной логике AMD, и третья итерация не стала сюрпризом для производителя, наоборот, разработчики были готовы.

реклама

Несмотря на технологические трудности и горячий нрав чипсета AMD X570, инженеры смогли разместить на ASUS ROG Strix X570-i Gaming большое количество различных портов благодаря высокоскоростному интерфейсу PCIe 4.0, задействовать усиленную подсистему питания и предложить богатую функциональность.

Опыт ознакомления с пресс-релизами показал, что производители могут точно подчеркнуть достоинства и особенности своего продукта, и модель ASUS, полученная на тестирование, не стала исключением:

«… служит для построения мощных, стильных и компактных игровых компьютеров. Процессоры AMD Ryzen наделяют готовую систему высокой производительностью в играх, а инновационная активная система охлаждения, несмотря на свои небольшие размеры, обеспечивает оптимальные для стабильной работы компьютера значения температуры. […] На основе ROG Strix X570-I Gaming можно создать игровой компьютер, не уступающий по своим возможностям полноформатным геймерским ПК».

Технические характеристики ASUS ROG Strix X570-i Gaming

Код производителя ASUS ROG Strix X570-I Gaming
Процессорный разъем AMD Socket AM4
Поддерживаемые процессоры Ryzen 2000/3000 series processors and AMD Ryzen with Vega
Оперативная память 2 x DIMM DDR4, суммарный объем до 64 Гбайт, частота памяти 2133-2666 МГц, с поддержкой разгона до 4800 МГц
Слоты расширения 1 х PCIe 4.0 x16
Сетевые контроллеры Intel Wi-Fi 6 AX200;
Realtek I211-AT
Аудиокодек 7.1-канальный Realtek ALC1220
Питание материнской платы ATX 24-pin, 8-pin ATX 12V
Разъемы на задней панели 1 x DisplayPort;
1 x HDMI;
1 x ASUS Wi-Fi Module;
3 x LED-illuminated audio jacks;
4 x USB 3.2 Gen 1 (blue);
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A);
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C);
Anti-surge LAN (RJ45) port
Форм-фактор mini-ITX, 170 x 170 мм.
анонсы и реклама

Внешний вид и особенности дизайна

Материнская плата ASUS выполнена на черном текстолите в форм-факторе mini-ITX (габариты 170 х 170 мм). Такая цветовая гамма является отличительной особенностью линейки Republic of Gamers, которой данный продукт полностью соответствует.

450x418  108 KB. Big one: 1500x1393  915 KB

Разработчики аккуратно замаскировали вентиляторы системы охлаждения, о существовании которых вы не узнаете даже при высокой нагрузке благодаря их размерам и низкопрофильности.

реклама

Крепежная пластина контактирует с металлическим «бэкплейтом», являющимся частью охлаждения подсистемы питания.

450x428  111 KB. Big one: 1500x1425  931 KB

Модель ASUS ROG Strix X570-i Gaming предназначена для процессоров AMD в конструктиве Socket AM4. Применение емкой микросхемы BIOS позволило обеспечить поддержку CPU Ryzen второго и третьего поколений, а также решений со встроенным графическим ядром поколения Vega.

450x368  70 KB. Big one: 1500x1226  592 KB

Форм-фактор mini-ITX позволяет задействовать только два полноформатных слота DIMM оперативной памяти стандарта DDR4 (максимально поддерживаемый объем – 64 Гбайт).

Производителем заявлена поддержка тактовой частоты 2133, 2400, 2666 МГц в штатном режиме и в диапазоне 2800-4800 МГц при оверклокинге.

Дополнительное питание организовано по схеме «24 + 8» pin, коннектор CPU получил усиленный разъем.

450x323  68 KB. Big one: 1500x1078  522 KB

Для организации дисковой подсистемы предназначено четыре коннектора SATA 6 Гбит/c.

Несмотря на множественные ограничения, производитель сумел задействовать сразу пару слотов для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:

  • С лицевой стороны платы – линии процессора, поддержка накопителей PCIe 4.0 x4 и SATA-III, 2242/ 2260 /2280;
  • С обратной стороны платы – чипсетные линии, поддержка накопителей PCIe 4.0 x4 и SATA-III, 2242/ 2260 /2280.

450x321  47 KB. Big one: 1500x1070  334 KB

Модель ASUS оснащена одной колодкой для подключения внешних портов USB 3.2 Gen 1 и USB 2.0, колодками для подключения звуковой панели и кнопок включения, разъемом для температурного сенсора и светодиодными индикаторами BOOT-VGA-CPU-DRAM для инициализации прохождения POST.

Расширить функциональность новинки можно при помощи слота PCI Express 4.0 x16.

450x272  45 KB. Big one: 1500x909  304 KB

Производитель расположил порты для подключения вентиляторов (4 Pin) в верхней части печатной платы. Их три штуки, что для материнских плат mini-ITX редкость, вызванная необходимостью задействовать дополнительное оборудование.

реклама



Кроме того, ASUS ROG Strix X570-i Gaming оснащена двумя разъемами подсветки RGB 5V и 12V.

450x219  55 KB. Big one: 1500x729  437 KB

Чипсет AMD X570, по рекомендациям компании AMD, должен оснащаться активным охлаждением, что актуально при небольших габаритах формата mini-ITX.

Если сравнить с продуктами ASRock и Gigabyte (компания MSI так и не представила свою версию), то разработчики ASUS ROG Strix X570-i Gaming расположили вентилятор типоразмера 30 мм между дополнительной платой звукового тракта и основным радиатором системной логики, разместив его сбоку.

450x317  72 KB. Big one: 1500x1057  521 KB

Помимо него, материнская плата оснащена вторым вентилятором 30 мм для активного охлаждения радиатора подсистемы питания VRM, расположенным между портами ввода-вывода и декоративной вставкой с перфорацией.

реклама

Внимательно изучим конструкцию модели.

450x288  58 KB. Big one: 1500x959  421 KB

ASUS ROG Strix X570-i Gaming рассчитана на процессоры Ryzen 3000, включая топовые решения, но с учетом свободного пространства массивный радиатор для зоны VRM втиснуть сложно. Крохотный вентилятор частично улучшает температурный режим.

450x296  54 KB. Big one: 1500x986  444 KB

В своих продуктах компания ASUS уже прибегала к отдельной плате со звуковым трактом, являющейся по совместительству и переходником для установки накопителей M.2.

реклама

450x143  27 KB. Big one: 1500x475  193 KB

Посадочное место для твердотельного накопителя скрывается под декоративной заглушкой с логотипом ROG Strix.

450x356  93 KB. Big one: 1500x1188  769 KB

Система охлаждения на рассматриваемой модели фиксируется четырьмя крупными винтами.

450x193  47 KB. Big one: 2000x857  619 KB

реклама

Ниже на снимках представлена ASUS ROG Strix X570-i Gaming во всей красе (без радиаторов).

450x420  132 KB. Big one: 2200x2053  2120 KB

Подсистема питания насчитывает 10 фаз и располагается вокруг процессорного сокета. В качестве ШИМ-контроллера применена микросхема с маркировкой DIGI+ VRM EPU ASP1405I. Итоговая формула получается следующая: четыре фазы с удвоением отведены на CPU, две – на SoC.

В качестве сборок применены TDA21472 с максимальной силой тока 70 А и рабочей температурой до 125°C.

Микросхема системной логики AMD X570 выпущена на 31-й неделе 2019 года.

реклама

300x216  47 KB. Big one: 1200x863  485 KB

Отдельная плата-переходник крепится к радиатору подсистемы питания и является одним целым. Чтобы избежать непреднамеренного нагрева накопителя и звукового тракта, между охлаждением и PCB предусмотрен зазор 3 мм.

450x297  39 KB. Big one: 1500x991  293 KB

Сам радиатор получил тепловую трубку для передачи тепла от чипсета до области активного охлаждения вентилятора.

450x180  28 KB. Big one: 1500x599  215 KB

реклама

Отдельная плата подключается через гибкий шлейф и содержит маркировку X570-I AUDIO Card R1.-3. На ней размещен популярный восьмиканальный кодек Realtek ALC1220.

450x151  32 KB. Big one: 1500x502  222 KB

Компактный основной радиатор силовой части накрывает все мосфеты. Чтобы повысить эффективность, разработчики постарались сохранить его толщину и установили вентилятор 30 мм.

450x290  31 KB. Big one: 1500x966  295 KB

Последний расположен за декоративной крышкой с перфорацией.

450x236  31 KB. Big one: 1500x785  283 KB

Толщина радиатора варьируется от 3 до 12 мм.

450x290  36 KB. Big one: 1500x966  274 KB

В качестве активного охлаждения выступает модель ASB0312HP-00 производства Delta Electronics, что позволяет не волноваться за качество охлаждения. Подобный вентилятор установлен и на радиаторе чипсета.

Обе вертушки подключены к материнской плате и управляются напрямую. Скорость вращения крыльчатки варьируется в диапазоне 700-2000 об/мин. При такой мощности и размерах они очень тихие и практически бесшумны даже при близком расположении.

450x156  27 KB. Big one: 1500x521  206 KB

Дополнительно нагрев отводится от зоны VRM массивным «бэкплейтом» через серую термопрокладку.

450x230  43 KB. Big one: 1500x766  310 KB

Теперь обратим внимание на заднюю интерфейсную панель:

  • Один DisplayPort;
  • Один HDMI;
  • Один ASUS Wi-Fi Module;
  • Три LED-illuminated audio jacks;
  • Четыре USB 3.2 Gen 1 (blue);
  • Три USB 3.2 Gen 2 (up to 10 Gbps) ports (Type-A);
  • Один USB 3.2 Gen 2 (up to 10 Gbps) ports (Type-C);
  • Anti-surge LAN (RJ45) port.

450x227  49 KB. Big one: 1500x755  361 KB

Упаковка и комплектация

Упаковка ASUS ROG Strix X570-i Gaming выполнена в полукубическом формате с яркой черно-красной полиграфией, подчеркивающей формы модели и использование подсветки ASUS Aura.

450x374  63 KB. Big one: 1500x1248  505 KB

Комплектация включает аксессуары, которые пригодятся в работе. В бумажную часть входят диск с драйверами, комплект наклеек, благодарственная брошюра и скидочный купон на изготовление кастомных проводов для блока питания.

450x190  44 KB. Big one: 1500x634  331 KB

Во второй секции располагаются руководство пользователя, задняя заглушка, антенна Wi-Fi с креплением.

450x295  47 KB. Big one: 1500x983  337 KB

Для удобства кабель-менеджмента в коробке находится комплект стяжек, пара винтиков для крепления накопителей M.2, четыре SATA-провода, переходник для подключения подсветки, два удлинителя для подключения передней панели корпуса – портов AUDIO и кнопок включения, перезагрузки, индикации.

450x257  37 KB. Big one: 1500x855  274 KB

Возможности BIOS

Материнская плата ASUS оснащена фирменным программным обеспечением, визуально напоминающем о стиле Republic of Gamers. Данная графическая оболочка хорошо известна и часто рассматривалась в наших обзорах.

ASUS ROG Strix X570-i Gaming получила полный контроль по управлению настройками и параметрами для разгона.

Тестовый стенд

  • Материнская плата: ASUS ROG Strix X570-i Gaming (AMD X570, Socket AM4);
  • Процессор: AMD Ryzen 5 3600;
  • Система охлаждения: AMD Wraith Max;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce RTX 2070;
  • Накопители: Kingston A400, 120 Гбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Инструментарий и методика тестирования

Прошивка BIOS материнской платы ASUS ROG Strix X570-i Gaming была обновлена до последней версии 1405 с AGESA 1.0.0.4 Patch B.

В тестировании использовался процессор AMD Ryzen 5 3600.

450x224  89 KB. Big one: 806x402  59 KB

Чтобы исключить слабые стороны материнской платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

В дальнейшем, чтобы сымитировать штатную работу системы, частота оперативной памяти была понижена до 3200 МГц (16-18-18 36-1Т), официально поддерживаемой и доступной многим модулям.

450x224  81 KB. Big one: 806x402  49 KB

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг оборотов вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Тест ASUS ROG Strix X570-i Gaming

«Из коробки» поведение процессора Ryzen 5 3600 на материнской плате ASUS ROG Strix X570-i Gaming (BIOS 1405) следующее: CPU бустит до 4192 МГц на одно ядро, до 4142 МГц – на три ядра, до 4117 МГц – по всем ядрам в зависимости от нагрузки. Напряжение достигает 1.469 В.

450x329  119 KB. Big one: 478x350  39 KB

Приведем скриншот программы Ryzen Master с выставленными настройками. По умолчанию в стресс-тесте Linx v0.7.0 процессор AMD троттлит по параметру «энергопотребление» и удерживает среднюю частоту всех ядер на 3698-3788 МГц.

Температура согласно датчикам достигла только 78°C.

450x255  95 KB. Big one: 1937x1099  357 KB

Для дальнейшего тестирования Ryzen 5 3600 был разогнан методом «Precision boost overdrive + BCLK + Offset voltage», максимально подходящим для рассматриваемой материнской платы. К сожалению, другие методики не приводили к желаемому результату.

450x183  20 KB. Big one: 777x316  19 KB

Такой режим позволил достичь частоты 4192 МГц для двух ядер, 4142 МГц – для пяти, 4117 МГц – для всех ядер при напряжении 1.425-1.478 В. После снятия всех лимитов процессор Ryzen 5 3600 прогревался до 82°C.

Оперативная память разгонялась до максимальной частоты с сохранением режима IF 1:1. Удалось достичь 3733 МГц по памяти и 1863 МГц для FCLK с таймингами «16-16-16 32-1Т». Разгонный потенциал материнской платы уперся в мой экземпляр Ryzen 5 3600.

450x432  216 KB. Big one: 539x518  160 KB

Успешно пройденный тест TM5 0.12 .

450x255  86 KB. Big one: 1936x1099  346 KB

Дальнейший разгон оперативной памяти требовал отвязки от режима IF 1:1. В таком случае максимальная стабильная частота составила 4133 МГц с таймингами «18-18-18 58-1Т» при напряжении 1.44 В.

450x432  216 KB. Big one: 539x518  160 KB

Переходим к результатам тестирования.

Cinebench R20
Single Core, All Cores, pts


Включите JavaScript, чтобы видеть графики

3DMark Time Spy
Physics, баллы


Включите JavaScript, чтобы видеть графики

Linx v0.7.0
Memory = 8192, GFlops


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory latency, нс


Включите JavaScript, чтобы видеть графики

WinRAR 5.71 x64
Speed, KB/s


Включите JavaScript, чтобы видеть графики

Температурный режим

С боксовым кулером AMD Wraith Max были получены следующие температуры:

Температура процессора, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Материнская плата ASUS ROG Strix X570-i Gaming наделена компактным радиатором подсистемы питания, однако производитель позаботился о его толщине и установил небольшой вентилятор, что благотворно сказалось на температуре зоны VRM.

Температура зоны VRM, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

В рамках форм-фактора mini-ITX разработчики ASUS столкнулись со сложной задачей охлаждения чипсета AMD X570, которую они решили интересным способом: радиатор сложной формы получил тепловую трубку в основании и вентилятор типоразмера 30 мм.

Он бесшумен и функционирует в диапазоне до 1500 об/мин, что в случае такого малыша совершенно незаметно для пользователя, и при этом справляется с нагревом.

Температура чипсета, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Заключение

Несмотря на компактные размеры mini-ITX, при разработке модели ROG Strix X570-i Gaming инженеры ASUS постарались оснастить ее максимальным количеством актуальных интерфейсов и портов, которые могут пригодиться энтузиастам в их работе.

Отличительная черта данной материнской платы – высокое качество реализации и нестандартные подходы к решению трудностей, с которыми столкнулись разработчики. Среди них – желание задействовать второй слот M.2 для твердотельных накопителей, который был размещен на отдельной плате звукового тракта, усиленная подсистема питания с активным охлаждением, увеличенное до трех количество коннекторов для вентиляторов, пара различных портов подсветки, беспроводная связь Wi-Fi 6 AX200.

Знакомство с ASUS ROG Strix X570-i Gaming не выявило заметных недостатков, которые оказали бы негативное влияние на процесс сборки системы, подключения или настройки. Среди пожеланий: перемещение одного коннектора вентилятора ближе к разъему PCI Express x16, что связано с использованием в компактных корпусах, где системная плата часто повернута на 180° и для подключения дополнительного охлаждения необходим соответствующий порт в нужном месте.

За фирменным дизайном материнской платы ASUS скрывается богатый опыт компании, полученный при разработке системных плат прошлых поколений, и практически доведенный до идеала продукт, который предлагает расширенную функциональность и высокое качество реализации.

Александр Андерсон


Выражаем благодарность:

  • Компании ASUS за предоставленную на тест материнскую плату ASUS ROG Strix X570-i Gaming.
  • А также лично donnerjack за помощь в подготовке материала.
