Платформа Intel s1151 по-прежнему пользуется повышенным вниманием среди энтузиастов и любителей компьютерных игр. Поколение процессоров Skylake может и не сделало серьезного прорыва в плане производительности, да и разгон при переходе на новых технологический процесс не стал значительно лучше. Тем не менее эта платформа набирает большую популярность благодаря тому, что появилось несколько новых технических решений. Самым очевидным преимуществом стало относительно небольшое тепловыделение процессоров, особенно начального уровня. Да, топовый Core i7-6700K греется в разгоне как печка и там необходимо снова заменять термоинтерфейс под крышкой, но у самых простых модификаций Skylake дела с температурой обстоят иначе и поэтому их можно использовать в самых закупоренных корпусах с плохой вентиляцией.
Что касается любителей разгона, то они предпочитают использовать для охлаждения либо системы водяного охлаждения, либо топовые кулеры башенного типа. Экстремалы, конечно же, пользуются стаканами с азотом и кстати тоже снимают крышку, но используют не жидкий металл, а пасту, которая наименее подвержена воздействиям низких температур. Это может быть тот же Gelid GC-Extreme.
Естественно, что экстремальные режимы работы - это только бенчи и тесты, а на постоянной основе любители разгона пользуются все чаще СВО разного типа. Сейчас развелось множество моделей замкнутого типа, но энтузиасты по-прежнему выбирают самосборы или готовые киты, которые обеспечивают лучшее охлаждение нежели самые хорошие кулеры башенного типа. И опять же здесь встает открытым вопрос со снятием крышки процессора и замены термоинтерфейса, иначе просто не будет необходимой теплопередачи при повышенном напряжении.
Соответственно, обладатели СВО стремятся приобретать материнскую плату, где водоблоки на подсистеме питания находятся изначально. Действительно, зачем колхозить там, где уже все предусмотрел сам производитель. Сейчас есть смысл в охлаждении только подсистемы питания, поскольку северного моста больше нет, а южный выполняет роль различных периферийных контроллеров и сильно не греется даже при интенсивной нагрузке. Производители материнских плат это также понимают и поэтому не ставят водоблоки на чипсеты. Кроме того, они знают, что часть любителей систем жидкостного охлаждения - это моддеры, для которых эстетический вид внутренностей системного блока играет важную роль. Исходя из этого, материнская плата просто обязана еще и отлично выглядеть.
Компания ASUS пошла дальше всех и представила модель ASUS Maximus VIII Formula, которая появилась одной из самых последних в линейке Maximus серии Republic Of Gamers. Сегодня мы рассмотрим ее более детально и постараемся понять, почему же она появилась позже.
Упаковка у всех изделий серии ROG очень качественная и привлекательная, на ней компания ASUS явно не экономит поэтому результат всегда отличный.
Дизайн и оформление всегда узнаваемы и в этом тоже заключается своеобразный конек фирмы производителя. В данном случае есть одна особенность устройства - увеличенный вес из-за его особенностей. Поэтому без ручки для переноски упаковку было бы сложно представить. здесь она присутствует и производитель снова проявляет заботу о своих пользователях.
С лицевой стороны в левом верхнем углу расположен фирменный логотип ROG. По середине с равнением по левому краю указано полное наименование модели.
Ниже указано, что это материнская плата, а под этой надписью небольшими желтыми буквами написано, что она разработана для геймеров. Понятно, что все изделия серии ROG ориентированы на любителей игр, но иногда необходимо все же расширить аудиторию и добавить, что продукт также подошел бы моддерам и энтузиастам.
В самом низу находится целая куча разнообразных значков. Часть из них относятся к компании Intel и обозначают используемый чипсет и поддерживаемые процессоры. Другие рассказывают о поддержке мультиграфических технологий SLI и CrossFire. И наконец-то встроенная в процессоры графика обзавелась поддержкой разрешений 4K, о чем нам тоже здесь рапортуют. Ну и конечно же куда нам деваться без Windows 10. А в правом нижнем углу разместился логотип производителя со знакомым слоганом: In Search of Incredible.
Лицевая сторона еще является крышкой, которая фиксируется двумя липучками по краям.
Здесь разместилось привычное прозрачное окошко, где товар представлен лицом. На самой крышке расположились вставки с описанием ключевых особенностей данной материнской платы. И первое, о чем здесь идет речь - это как раз эстетическое оформление устройства. Для этого предназначено несколько технических решений: ROG Armor, Aura Lighting, Aura Strip Header.
Самая первая нам знакома по изделиям линейки TUF (The Ultimate Force). Именно такие защитные кожухи изначально появились на платах серии Sabertooth. Здесь же данная защита именуется как ROG Armor.
Поверхность платы защищается не только спереди при помощи пластикового кожуха, но и сзади, где находится стальная пластина. Возможно, не всем данное решение придется по вкусу, но нельзя не отметить тот факт, что выглядит это очень эффектно и привлекательно. Опять-таки моддеры могут воспользоваться этим и вмонтировать в кожух множество светодиодов.
Остальные две технологии также рассчитаны на данную аудиторию пользователей. Aura Lighting встречаестя сейчас и на более доступных моделях материнских плат и представляет из себя несколько групп RGB светодиодов, которые управляются отдельным контроллером через специальный софт. Это позволяет очень гибко настраивать внешний вид устройства, а также добавляет ряд специальных эффектов.
Здесь же хочется сразу упомянуть о том, что сама плата лишена каких либо цветных вставок, и по сути несет нейтральную темную раскраску. А с помощью нескольких источников цветного освещения можно создать ту необходимую цветовую палитру, которая впишется в уже стилизованный и замодденый корпус.
Последняя технология, которая именуется Aura Strip Header представляет из себя отдельный разъем, для подключения светодиодных лент RGB.
Это логичный шаг, поскольку теперь вся система может управляться одним софтом и выглядеть в одном цвете. Согласитесь, что данные технологии больше подойдут любителям моддинга, чем геймерам или энтузиастам, поскольку внешний вид на скорость никак не влияет.
На очередной вставке мы видим, что компания ASUS осталась верна своим традициям и на модели Formula снова установила водоблок для охлаждения подсистемы питания. В данном случае она называется CrossChill EK. Да, именно инженеры одного из всемирно известных лидеров в создании водоблоков, компании EK WaterBloks в сотрудничестве со специалистами ASUS изготовили специальную модель для данной платы.
Именно поэтому здесь гордо красуется эмблема EK и уж теперь точно нет надобности устанавливать что-то другое.
Поскольку плата предназначена в том числе и для геймеров, то некоторые технические решения предназначены и для них. В частности это коснулось встроенного звука. Инженеры утверждают, что они над ним хорошенько поколдовали и теперь он называется Supreme FX 2015. Звуковой кодек нам уже хорошо знаком - это Realtek ALC1150, а в остальном схему пришлось кардинально изменить. Конечно, встроенного решения может показаться недостаточным для аудиофилов, а вот геймерам оно может отлично подойти.
По сути такое же решение мы могли уже видеть на других материнских платах серии Maximus VIII, но здесь нет проблем со свободным пространством и можно не просто вынести отдельно звуковую подсистему, разграничив ее с основной частью платы, но и развести каналы по отдельным слоям, что и было проделано. Еще здесь сообщается о том, что в звуковой подсистеме используется цифро-аналоговый преобразователь ESS ES9023P с технологией Hyperstream.
Так же, как и на других материнских платах серии Maximus VIII, установлен независимый тактовый генератор, японские звуковые конденсаторы Nichicon, а также двойной операционный усилитель Texas Instruments RC4580. Еще здесь используется автоматический определитель сопротивления подключаемых наушников, а также реле-расцепитель, которое щелкает при включении и отключении устройства.
С сетью здесь мудрить не стали и решили обойтись проверенным решением от компании Intel.
Почему не стали использовать Qualcomm Atheros Killer, который якобы лучше подходит для онлайн игр? По сути все его преимущества сводятся только к работе программного обеспечения, которое занимается приоритезацией трафика. Здесь есть свое фирменное решение, которое называется GameFirst, поэтому геймер разницы заметить не должен.
С другой стороны, контроллеры Intel славятся тем, что более энергоэффективны и менее процессорозависимы, а значит сетевой адаптер будет меньше нагружать центральный процессор и производительность в итоге будет выше. Для энтузиастов здесь выбор тоже вполне очевидный. Именно поэтому на платах для разгона в основном устанавливаются именно чипы Intel, чтобы хоть на 1%, но было быстрее. Ну и, конечно же, здесь есть фирменная защита порта RJ-45 от элекрических перегрузок, которая называется LanGuard.
Поскольку плата относится все таки к верхнему сегменту как по стоимости так и по функционалу, то здесь не обошлось без беспроводного модуля, который обеспечивает работу не только самых современных стандартов беспроводной связи, но и поддерживает ряд технологий для улучшения качества сигнала.
Еще любителям игр может пригодиться такая замечательная функция как KeyBot II. На самом деле это целый программно-аппаратный комплекс, который направлен на упрощение работы с клавиатурой путем программирования кнопок под целые последовательности нажатий.
Инженеры уверяют, что теперь в игре Mortal Kombat сделать Fatality не составит никаких проблем, достаточно лишь создать определенный макрос. Кроме того, можно запрограммировать ввод пароля в систему нажатием одной кнопки.
Кроме этого представлен обширный набор программного обеспечения, которое бесплатно поставляется вместе с данной материнской платой. С обратной стороны коробки тоже все достаточно лаконично.
В левом верхнем углу мы снова можем увидеть фирменный логотип ROG, а правее снова указано полное наименование модели. Ниже представлены четыре вставки с ключевыми особенностями устройства. Далее располагается подробная спецификация, а под ней есть схематическое изображение задней панели с описанием всех кнопок и разъемов.
Открыв коробку, мы находим там две картонные коробки. Одна из них с пластиковой крышкой и в ней находится сама материнская плата.
В другой картонной коробке черного цвета расположился комплект поставки, который здесь достаточно богатый.
Среди информационных носителей можно обнаружить следующее:
Вот такие аксессуары находятся в комплекте поставки.
По сути все самое необходимое для работы здесь предусмотрено и жаловаться на скромность поставки не приходится.

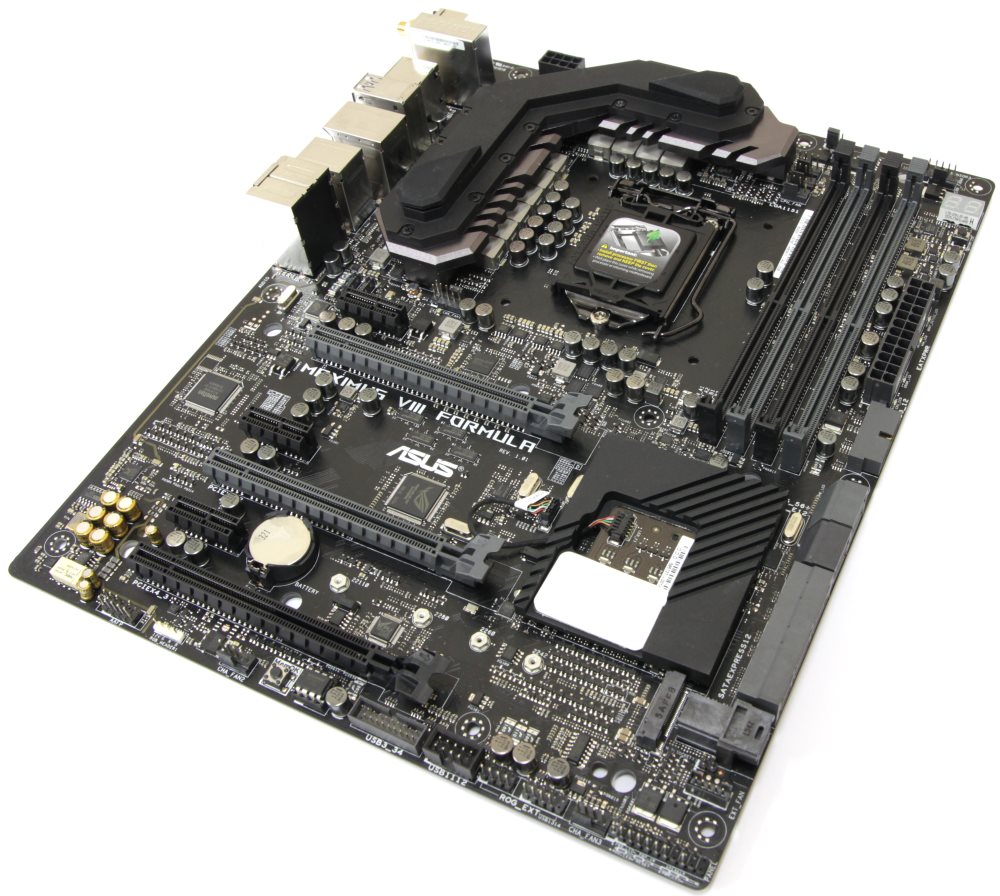

Перед нами не совсем внешне обычная, но полноразмерная плата формата ATX. Габариты ее классические и составляют 305 х 244 мм.
В первую очередь в глаза бросается защита. Однако здесь мы можем припомнить, что и на предыдущем поколении Maximus Formula она была. А вот оформление кардинально изменилось. Прошли времена красных цветов, и плата выглядит не вызывающе, а напротив излишне строго и спокойно. Некоторые пользователи уже устали от того, что раз плата предназначена для геймеров, то она обязательно должна быть черно-красной.
Инженеры ASUS решили быть демократичней и предоставить выбор цвета самому пользователю при помощи подсветки, которую при надобности можно и выключить полностью.
Из-за подобного внешнего обвеса сильно увеличился вес устройства. Плата получилась гораздо тяжелее даже чем ASUS Maximus VIII Extreme, которая больше по габаритам.
Однако нельзя не отметить, что это внешнее обрамление придает отличный внешний вид устройству и если демонтировать этот пластиковый кожух, то плата сразу принимает чересчур простоватый вид.
Поверхность платы матовая и почти черная. Водоблок около сокета не мешает установке таких больших кулеров как Thermalright Silver Arrow и Noctua NH-D15.
Видеокарту тоже можно установить без особых проблем в верхний слот PCI-e x16 потому, что выше него находится PCI-e x1.

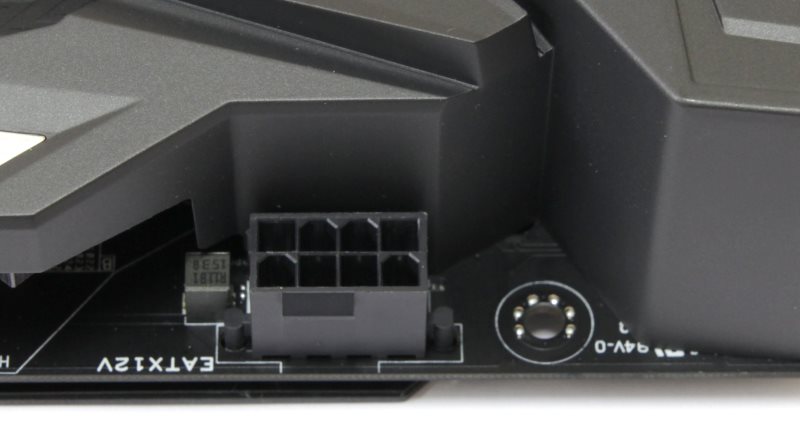

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
Только на версии ASUS Maximus VIII Extreme формула подключения выглядит как 24+8+4. Исходя из этого, можно предположить, что плата не ориентирована на экстремальный разгон, но уж точно позволит все выжать из процессора на жидкостном охлаждении.
Для установки модулей памяти типа DDR4 предусмотрено четыре разъема черного и серого цветов. Фирма ASUS отступила от использования красного цвета, да он по сути на скорость и не влияет.
Производителем заявлена поддержка режимов работы DDR4 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать.
Максимальные частоты памяти в спецификациях к различным моделям ASUS Maximus VIII несколько отличаются. Из этого можно сделать вывод, что какие-то модификации хуже приспособлены для разгона памяти. Почему? Потому, что делители в меню BIOS и группы предустановок для разгона на всех этих моделях одинаковы. Производитель же скорее всего указывает реальные частоты, которых удалось добиться во время тестирования. Поэтому нет никакой гарантии, что ваши планки типа G.Skill Trident Z DDR4-4000 уверенно здесь заработают. Да, на мероприятии ASUS OC Summit 2015 они отлично работали на всех моделях, но тогда еще не было ASUS Maximus VIII Formula просто потому, что к тому моменту она еще не вышла. Платформа подразумевает использование двухканального режима работы с памятью, для чего необходимо установить два модуля в слоты одинакового цвета.
Как и на плате ASUS Maximus VIII Hero, питание процессора выполнено по 10-ти фазной схеме. Удвоителей здесь нет, а драйверы распаяны с обратной стороны по одному на каждую фазу.
Тут также применяются транзисторные сборки Texas Instruments TI 87350D. Это микросхемы типа NexFET, которые мы уже могли видеть неоднократно. В целом же вся подсистема питания является по сути копией той, что мы могли уже наблюдать на плате ASUS Maximus VIII Hero и из этого можно сделать определенные выводы.
В качестве основного ШИМ-контроллера здесь можно обнаружить чип с маркировкой Digi+ VRM EPU ASP1405I.
На плате ASUS Maximus VIII Hero использовался точно такой же контроллер. Питание памяти выполнено по двухфазной схеме. В качестве ШИМ-контроллера используется знакомая уже микросхема с маркировкой Digi+ ASP1103.

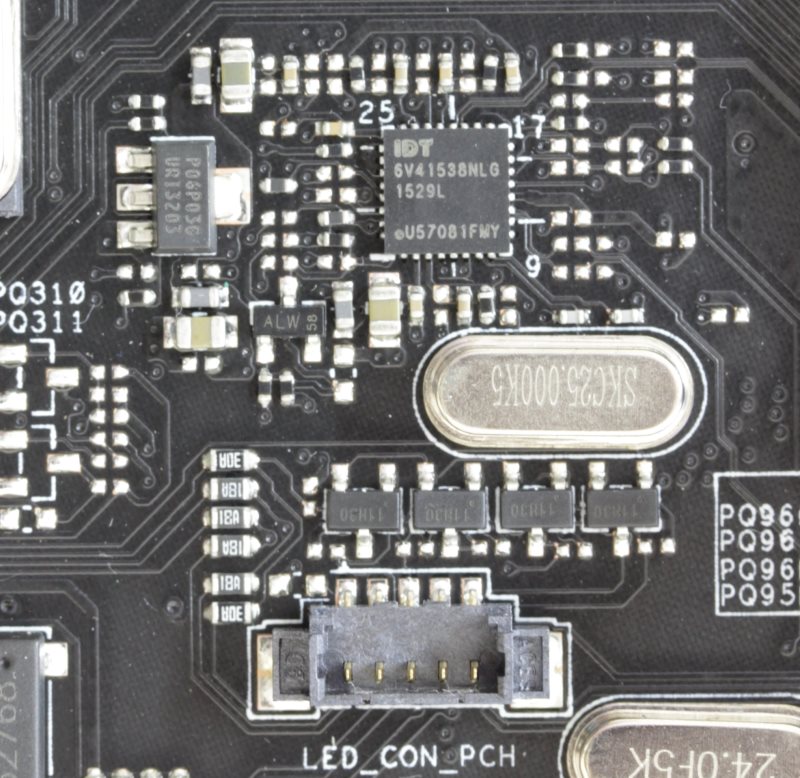

Между двумя слотами PCI-e x16 находится контроллер тактовой частоты IDT 6v41538NLG, который является частью технологии ASUS PRO Clock.
Вся подсистема питания здесь называется Extreme Engine Digi+. В ее состав входят не только транзисторные сборки типа NexFET, но и японские металлические конденсаторы, а также катушки индуктивности типа MicroFine. Сверху элементы подсистемы питания накрыты водоблоком, который изготовлен при сотрудничестве с фирмой EKWB.
Система по сути уже традиционная и не раз обкатанная на серийных устройствах. Нижняя часть, та, которая непосредственно контактирует с транзисторными сборками, изготовлена из алюминиевого сплава и окрашена в темно-серый металлический цвет, титанового оттенка. Это новое веяние производителя и в этом поколении устройств серии Maximus радиаторы похожего цвета.
Внутри к нижней части приклеен медный радиатор, сквозь который и осуществляется теплообмен с жидкостью.
Схема простая и понятная. По периметру находится резиновая прокладка, а сверху водоблок закрыт крышкой черного цвета. В ней с двух сторон находятся отверстия под резьбу 1/4", а самих штуцеров в комплекте не предусмотрено. Отверстия закрыты декоративными резиновыми вставками.
В качестве термоинтерфейса у основания используются серые терморезинки толщиной около 1 мм. Крепление осуществляется при помощи четырех винтов с обратной стороны.
Однако прежде чем их открутить, необходимо демонтировать защитную пластину с обратной стороны и пластиковый кожух спереди.
Для этого нужно открутить девять винтов с обратной стороны и у нас в руках окажется черная металлическая пластина, которая закрывает заднюю поверхность платы.
Она изготовлена из стали толще, чем у большинства корпусов. Ее толщина приблизительно составляет 0.8-0.9 мм. В важных местах проделаны технологические прорези, да и вся поверхность не идеально ровная, а местами предусмотрены углубления, которые придают жесткости ее конструкции. С двух сторон она окрашена в темно-серый цвет. А со стороны контакта с поверхностью платы находится специальная черная пленка, чтобы исключить возможность случайно что-то замкнуть.
В местах, где распаяны драйверы с обратной стороны платы, а спереди располагаются элементы подсистемы питания, предусмотрены две терморезинки, через которые часть тепла передается данной пластине. Получается, что помимо защитных функций она еще обеспечивает теплоотвод от зоны силовых элементов подсистемы питания.

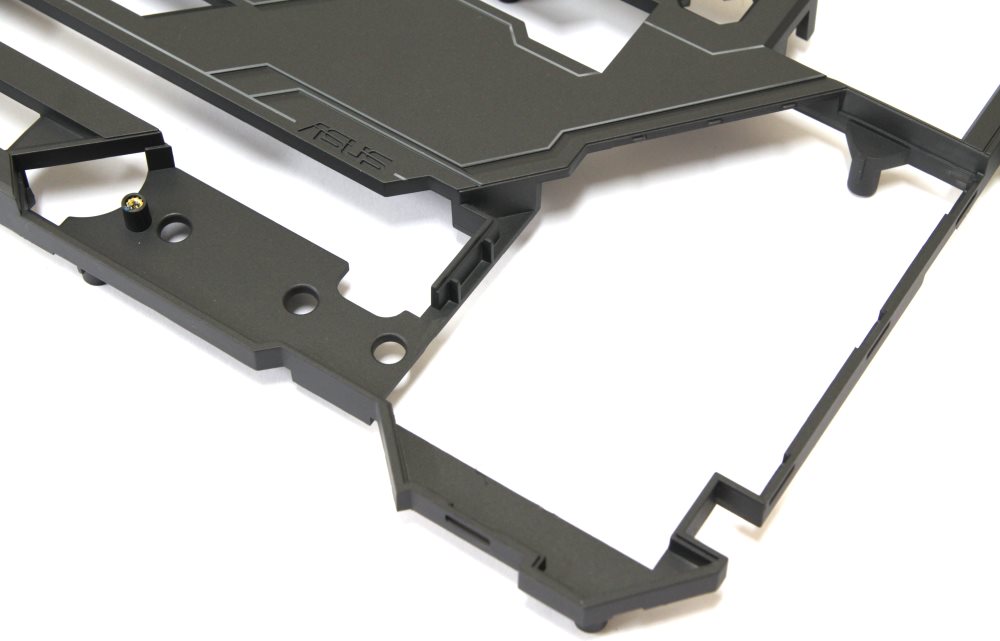

Верхний кожух изготовлен из пластика темно-серого цвета.
Он выполнен в сложной форме, чтобы максимально прилегать к поверхности платы сверху и при этом не мешать, устанавливаемому дополнительному оборудованию. Кстати, для этих целей предусмотрен даже специальный лючок, чтобы смонтировать SSD накопитель типа M.2.

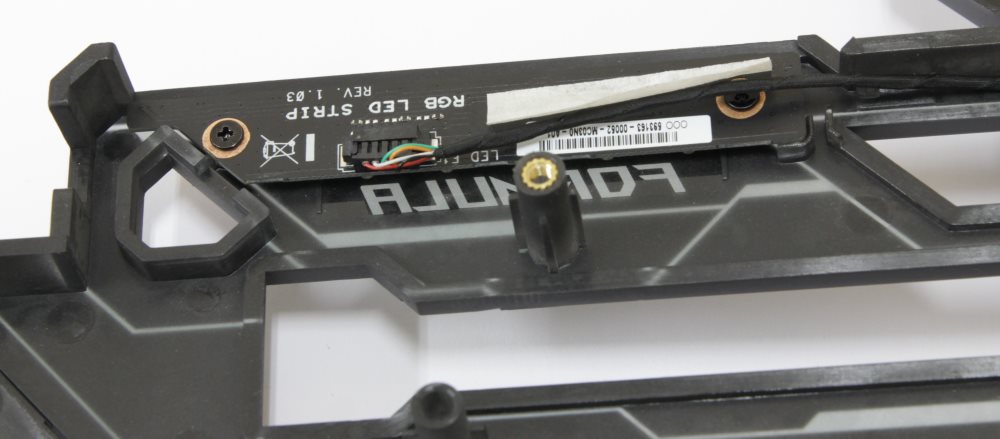

Кроме этого с внутренней стороны смонтировано два модуля с RGB светодиодами, которые являются составляющими технологии Aura Lighting.
Каждый подключается к плате через свой кабель в специальный разъем. Один модуль формирует полосу вдоль водоблока, а второй просвечивает надпись Formula в самой середине платы. Дальнейшее изучение устройства есть смысл проводить уже без защитного кожуха, поскольку он скрывает большую часть элементов и даже радиатор на чипсете.
Мы видим, что здесь также находится модуль со светодиодами, а на кожухе в этом месте заходится лючок с полупрозрачным логотипом серии ROG. Многим любопытно, как это все работает и мы это обязательно проверим, когда дойдем до тестирования.

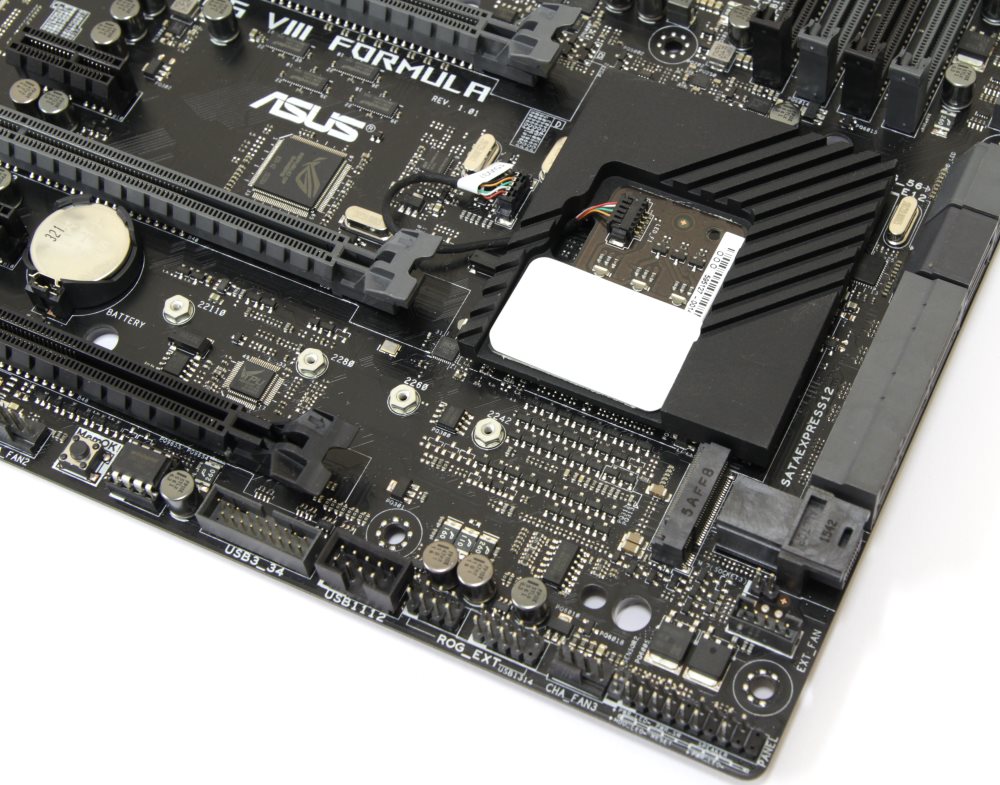

Радиатор чипсета ничего особенного из себя не представляет. Он изготовлен из алюминиевого сплава и окрашен в черный цвет. В нем предусмотрено специальное отверстие для вывода кабеля к модулю со светодиодами.
Крепится он при помощи двух винтов жестко, а чтобы не повредить кристалл в качестве термоинтерфейса используется терморезинка толщиной около 1 мм. Под радиатором находится чипсет Intel Z170.
Его функциональные особенности мы уже изучили вдоль и поперек по обзорам других материнских плат. В частности известно о наличии у него 20-ти линий PCI-e Gen3. Также он обеспечивает поддержку до 6-ти устройств SATA 3.
Здесь мы видим, что вбок выведено восемь портов этого стандарта, причем четыре из них объединены в два SATA Express. Пока этот стандарт как-то не прижился, а большую популярность обрел другой интерфейс - M.2. Сейчас уже активно появляются новые накопители с таким разъемом и поддержкой нового протокола NVMe.
Два дополнительных порта SATA 3 реализованы при помощи отдельного контроллера ASMedia ASM1061, который распаян рядом.
Вы могли обратить внимание на то, что вбок еще выведен разъем U.2 для поддержки накопителей нового типа. Как и M.2 последнего поколения, он обеспечивает скорость передачи данных до 32 Гбит/с. Реализован он при помощи возможностей чипсета, а распаянный рядом с ним разъем M.2 делит с ним пропускную способность.
Конечно же, здесь поддерживается самая последняя его модификация, а именно M.2 PCI-e x4 Gen3, которая обеспечивает теоретическую пропускную 32 Гбит/с.
Еще чипсетом предусмотрена поддержка до десяти портов USB 3.0. Шесть из них расположены на задней панели и четыре в виде двух колодок распаяны на плате. Одна находится недалеко от коннектора питания ATX 24-pin, а другая по нижнему краю.
Еще есть поддержка более современного стандарта, а именно USB 3.1. Два таких порта расположены на задней панели. Один из них USB 3.1 Type-A, а другой USB 3.1 Type-C. Оба реализованы при помощи дополнительного контроллера Intel DSL6540, который распаян неподалеку.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Там же можно обнаружить один четырехконтактный коннектор для подключения вентилятора.
Всего таких разъемов на плате шесть плюс еще один для подключения помпы СВО замкнутого типа. Еще иногда рядом с этими коннекторами обычно находятся небольшие вилки для подключения термопар.
По соседству расположен пятиконтактный коннектор для подключения специальной дочерней платы FAN EXTENTION, которая в комплекте к данной плате не поставляется, но возможно продается отдельно.
Далее по нижнему краю расположена колодка двух портов USB 2.0 и специальный разъем ROG EXTENTION, для подключения устройства ASUS OC Panel. Последний включает в себя еще одну колодку USB 2.0.
Устройство ASUS OC Panel тоже не поставляется в комплекте к данной плате, но его можно найти в комплекте к модификации Extreme. Мы уже могли видеть его на материнской плате ASUS RAMPAGE V Extreme.
Левее по нижнему краю можно найти кнопку MemOK!, микросхему BIOS и разъем для подключения светодиодной RGB ленты.
Всю левую часть занимает звуковой кодек. Он называется Supreme FX 2015. Основная микросхема здесь не прячется за декоративной крышкой, и мы можем убедиться, что это старый знакомый Realtek ALC1150.
По новомодной традиции звуковая часть отделена от остальной платы линией толщиной в 1 мм без слоев металлизации. Поскольку она получается полупрозрачной, то производители плат зачастую распаивают с обратной стороны светодиоды, чтобы выделить эту границу. Здесь такого нет, поскольку спереди все закрывает кожух, а светодиодов и так уже хватает. Однако здесь по-прежнему аудиоканалы разделены на разные слои.
Что касается остальных компонентов звуковой подсистемы, то они уже были описаны не только в этом материале, но и ранее. Теперь уже ни для кого не секрет, что звуковая подсистема Supreme FX 2015 практически одинакова на всех моделях ASUS Maximus VIII.
На плате расположено шесть слотов расширения: три PCI-e x1 и три PCI-e x16.
Первые с правого края не ограничены, а это значит, что можно устанавливать платы длиннее, но здесь для этого придется снять кожух. Теперь даже эти разъемы получают линии PCI-e третьего поколения от чипсета Intel Z170. Верхние два слота PCI-e серого цвета получают их непосредственно от процессора и делят 16 линий пополам. Нижний слот PCI-e x16 аппаратно ограничен до x4 Gen3, поскольку обеспечивается чипсетом. Из мультиграфических технологий поддерживаются как SLI, так и CrossFire.
Лично мне нравится такое расположение слотов, поскольку можно установить два видеоадаптера с трехслотовой системой охлаждения. Кроме этого сверху остается один PCI-e x1, в который можно установить дискретный звуковой адаптер или дополнительный контроллер.
За разъемами задней панели распаян чип гигабитного сетевого контроллера Intel I219V.
Выше звукового кодека находится микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6793D.
В правом верхнем углу можно обнаружить кнопки Power, Reset и сдвоенный семисегментный индикатор POST кодов загрузки и инициализации.
На задней панели расположились следующие интерфейсы.
Здесь можно заметить, что данная материнская плата укомплектована модулем беспроводной связи. Попробуем его демонтировать и посмотреть, что это за адаптер.
В данном случае используется сетевая карта типа M.2 и соответственно она работает по интерфейсу PCI-e. Антенн всего две, но присутствует технология MU-MIMO, которая позволяет улучшить качество связи.
Разумеется, этот адаптер поддерживает все самые современные стандарты беспроводной связи.
| Поддерживаемые процессоры | Intel Celeron G3, Pentium DC G4, Core i3, i5, i7 шестого поколения в исполнении Socket 1151 |
| Системная шина, частота | DMI 3.0 (8 ГТ/с) |
| Системная логика | Intel Z170 |
| Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 (разгон)) МГц |
| Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8); 1 - PCI-e x16 Gen3 (x4); 3 - PCI-e x1 Gen3 |
| Поддержка Multi-GPU | CrossFireX, SLI |
| Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z170; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – ASMedia ASM1061; RAID 0, 1; 2x SATA Express порт – Intel 170; 1x M.2 порт – 1x PCI-e x4 Gen3; 1x U.2 порт – 1x PCI-e x4 Gen3; |
| Поддержка mSATA/M.2 | Нет/Да; |
| Сеть | 1х Intel I219V; 1х Qualcomm Atheros QCNFA364A; (DualBand (2.4G+5G) WLAN 802.11a/b/g/n/ac + Bluetooth 4.1) |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 4x USB 2.0 (Intel Z170) |
| USB 3.0 | 2+4x USB 3.0 (Intel Z170); 2x USB 3.0 (ASMedia ASM1042) |
| USB 3.1 | 2x USB 3.1 (Intel DSL6540) |
| Системный мониторинг | Nuvoton NCT6793D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
| Разъемы и кнопки задней панели | 2x USB 3.1; 6х USB 3.0; 1х PS/2; 1x RJ45; 1x HDMI; 1x Display Port; 5x 3.5 мм Jack; 1х Optical S/PDIF Out; 1x ClrCMOS; 1x BIOS Flashback; 2x вывода антенн |
| Фирменные технологии |
|
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
На новом поколении материнских плат ASUS графическая оболочка BIOS претерпела небольшие изменения. Что касается функциональных возможностей, то они не изменились. Работать по-прежнему комфортно и просто. Все меню интуитивно понятно и разгон осуществляется очень просто, особенно учитывая наличие специальных предустановок.
Теперь в меню Favorites автоматически попадают пункты, которые подвергались частому изменению. В настройках таймингов памяти есть множество предустановок, размещенных согласно производителям микросхем, а также установленной конфигурации модулей памяти.
Тестирование материнской платы ASUS Maximus VIII Formula проводилось в составе следующей конфигурации:
Работа ASUS ROG Maximus VIII Formula не вызывает никаких нареканий. Сначала я решил посмотреть в полной мере на технологию ASUS Aura. Для этого необходимо скачать и установить специальное программное обеспечение, которое называется ASUS Lighting Control.
В нем представлено несколько пунктов настроек, которые позволяют управлять не только цветом, но и различными эффектами. Регулируется также интенсивность свечения.
Что касается эффектов, то они достаточно разнообразны. Например, цвет меняется в зависимости от температуры процессора.
Смотрится все это интересно, а самое главное, цвет можно гибко настроить.
Дальше я приступил непосредственно к тестированию устройства. Материнская плата попала ко мне на тестирование с версией BIOS 0208.
Далее я сразу обновил его до версии 0403 и получилось, что при этом производительность немного увеличилась, и теперь можно было заняться тестами в штатном режиме.
После этого я начал заниматься разгоном, но сам процесс оказался таким скучным и простым, что даже и говорить тут не о чем. Поскольку я знал уже, на что способен процессор, то не составило особого труда быстро установить необходимые значения, чтобы выйти на обычные 4.8 ГГц.
А вот с памятью действительно происходит что-то непонятное. Вроде бы все делал как обычно на других моделях, но 3000 МГц модули так и не взяли. Возможно, это просто вопрос совместимости данных планок, поскольку они изначально заточены под Intel x99.
Тестирование ASUS Maximus VIII Formula проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Ниже приведены результаты тестирования встроенного звука, полученные при помощи программы RMAA.
16 бит, 44,1 кГц
24 бит, 192 кГц
Некоторые пользователи данного устройства жаловались на встроенный звук. Проблема в основном наблюдается при подключении наушников к передней звуковой панели. При этом звук становится тихим. Суть, скорее всего, заключается в том, что увеличивается сопротивление при подключении через несколько коннекторов, а автоматическая система калибровки неправильно его рассчитывает. Исходя из этого, рекомендуется подключать наушники к разъемам задней панели.
На мой взгляд, компания ASUS наконец-то определилась с модельным рядом материнских плат в семействе Republic Of Gamers. Сейчас представлено шесть моделей в линейке Maximus VIII. С Gene и Impact все понятно. Это специфические продукты двух различных компактных форм-факторов.
Что касается полноразмерных модификаций, то тут происходит своеобразное деление на тип используемого охлаждения. Ranger и Hero больше подойдут тем, кто использует воздух или СВО замкнутого типа. Formula отлично подходит для владельцев самосборных СВО и моддеров. Ну а модификация Extreme, как следует из названия, оптимальна для экстремального разгона. Таким образом охвачен очень большой спектр пользователей и каждый может выбрать себе по вкусу то, что ему нужно.
Теперь несколько слов о самой плате. Сказать тут практически нечего, кроме того, что это отличное устройство. Плата получилась очень стильная, красивая, функциональная, да еще и с неплохими возможностями разгона. Использование СВО для охлаждения подсистемы питания здесь больше для надежности при режиме работы 24/7 и продолжения традиций. Я не видел ни одного раза, чтобы экстремалы кроме стакана еще бы монтировали СВО на подсистему питания. Напротив, ее покрывают толстым слоем лака или вазелином. Плата ведет себя постоянно корректно и предсказуемо. Разгон осуществляется просто и без особых усилий.
Что касается внешнего вида, то он сугубо на любителя. Мне устройство показалось массивным и излишне защищенным. Добавим к этому массивный водоблок и получаем большую массу. Понятно, что девять винтов ее удержат в корпусе, да только компьютер в сборе становится совсем уж неподъемным. если еще и остальные устройства не легкие.
Зато понравилась система управления встроенной светодиодной подсветкой. Плата получается поистине находкой для моддеров, поскольку сама она полностью темная а освещение можно установить любого цвета и оттенка.
Кстати именно этим плата и отличается от остальных моделей ASUS Maximus VIII, где небольшие вставки красного или оранжевого (ASUS Maximus VIII Extreme Assembly) все-таки присутствуют.
