Как-то так сложилось, что решения класса Mini-ITX мы тестируем крайне редко. Особенно это касается платформы AMD. А зря. Ассортимент этой компании содержит такие решения, как APU, говоря более простым языком, процессоры с интегрированным графическим ядром. И не абы какой «затычкой», а вполне производительным. Да, нам не удастся поиграть в какие-то хиты последнего поколения, а также выставить настройки графики на максимальный уровень, но все же видеоядро AMD APU в состоянии доставить немало приятных минут игрового процесса.
Особенно это актуально при сборке очень компактных ПК, где важен буквально каждый миллиметр. И в такой ситуации достаточно производительное интегрированное графическое ядро, позволяющее нетребовательному игроману отказаться от установки дискретной видеокарты, является подарком небес. Именно для построения подобных систем и предназначена материнская плата ASRock A68M-ITX, с которой мы познакомимся благодаря нашему постоянному партнеру – компании Регард.
Обращает на себя внимание тот факт, что системная плата выполнена в новом дизайне ASRock – в оформлении используется сочетание черного, медного и серого. Это новая модель (первая и пока единственная версия BIOS датирована 4 марта 2016 года – два с половиной месяца назад), хотя, разумеется, не единственная – тот же дизайн печатной платы лежит в основе ASRock A88M-ITX/ac и A88M-ITX/ac R2.0.
По сути ASRock A68M-ITX, ставшая героем обзора, является наиболее упрощенной версией: набор системной логики AMD A68H вместо AMD A88X, не распаяны разъемы двух SATA и одного Mini-PCIe, отсутствует контроллер Wi-Fi. Иных отличий обнаружить не удалось.
Унификация на самом деле – это один из стандартных способов сократить себестоимость производства: процесс разработки печатной платы и последующего внедрения ее в производство требуют определенных капиталовложений. Из-за этого зачастую лучше создать одну эталонную плату, на основе которой можно выпустить несколько разных моделей, лишь варьируя установленные разъемы и контроллеры. Тем более что наборы системной логики AMD A68H и AMD A88X совместимы по своим выводам, несмотря на большую разницу в номинальных характеристиках.
Страница на сайте производителя: ASRock A68M-ITX.
Цены (на момент публикации):
Для начала приведем общую таблицу технических характеристик (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).
*Размеры производителем не указываются и приведены по результатам фактического замера.
Упакована материнская плата в соответствии со своими размерами – в достаточно компактную коробку. Слово «достаточно» использовано не просто так, на самом деле коробка несколько больше, чем нужно. Однако при этом содержимое уложено так, что ничто не болтается и не перемещается.
Хотя особо в коробке болтаться и нечему, ибо вся комплектация – стандартный минимальный джентельменский набор из пары шлейфов SATA (коннекторы прямые, есть защелки), инструкции, DVD-диска с программным обеспечением и заглушки на заднюю панель корпуса системного блока.
На рассматриваемой материнской плате ASRock присутствует лишь один радиатор, который установлен на наборе системной логики, тогда как подсистема питания процессора какого-либо теплоотвода лишена.
В штатном режиме нагрев умеренный: элементы подсистемы питания ЦП под нагрузкой, по показаниям пирометра, на открытом стенде прогреваются до 46°C в простое и до 78°C под нагрузкой. Набор системной логики – до 49°C под нагрузкой.
Разъемов для подключения вентиляторов два.
Системная плата умеет управлять четырехконтактными (ШИМ) вентиляторами на обоих разъемах и отдельно на CHA_FAN1 – трехконтактными. Для настройки поведения вентиляторов в BIOS можно воспользоваться как готовыми профилями Silent, Standard и Perfomance, так и полностью отключить регулировку (профиль Full Speed). Доступен и профиль Customize. В этом случае нам становятся доступны четыре ступени температур, в пределах которых можно задать свои уровни оборотов вентиляторов. Предел значений температур – от 30° до 80°C. Обороты выставляются в виде процентов – от 0% до 100% с шагом 1%.
Отметим интересную конструкцию крепления системы охлаждения процессора: здесь нет классической усилительной пластины, предотвращающей прогиб материнской платы в случае установки системы охлаждения с большой силой прижима. Мало того, ее установка практически невозможна: инженеры ASRock разместили с обратной стороны платы большое количество элементов.
В принципе, можно попробовать реализовать что-то специфическое, но, на мой взгляд, овчинка выделки не стоит.
Сама конструкция разбирается очень просто: с обратной стороны платы из головки защелки выдавливаем «язычок»,…
… после чего можно расщелкнуть защелку и снять крепление.
При осмотре платы в первую очередь обращает на себя внимание подсистема питания ЦП, благо выглядит она весьма солидно.
Каждая фаза базируется на NexFET-транзисторах Texas Instruments 87350D – далеко не самый худший вариант. Достаточно вспомнить, что ими в свое время комплектовалась материнская плата ASUS P8Z77-I Deluxe. ШИМ-контроллер – Intersil ISL6377.
Питание оперативной памяти традиционно построено по однофазной схеме. В качестве ШИМ-контроллера используется Richtek RT8120B.
Никаких чудес – типичная конструкция-схема, используемая на системных платах начального и среднего ценовых классов.
Необходимо учитывать немаловажный факт: разъем дополнительного питания ATX, обеспечивающий питание процессора, расположен над слотом PEG и защелка развернута в сторону слота. В итоге при установке видеокарты защелка будет заблокирована.
Слотов памяти два, допускается установка одного или двух модулей DDR3 объемом не более 16 Гбайт каждый. Предусмотрена поддержка профилей XMP и установка делителей для частот 800, 1066, 1333, 1400, 1600, 1866, 2133 и 2400 МГц.
Слоты оснащены защелками только с одной стороны, со второй – зажимы.
Дисковая подсистема реализуется на базе четырех портов SATA 6 Гбит/с – максимум возможностей AMD A68H.
Стоит отметить продуманное расположение разъемов: они на самом краю платы, а не где-то в центре, как это иногда бывает, а их взаимное расположение таково, что даже при использовании шлейфов с защелками не возникнет каких-либо эксплуатационных проблем.
А вот с подключением портов USB будут сложности. На материнской плате установлены одна колодка USB 3.0 (два порта) и две колодки USB 2.0 (в сумме четыре порта), но размещены они над разъемом PEG (PCI-Express 3.0 x16), а это значит, что интерфейсные кабели потенциально попадают под тепловое воздействие от установленной видеокарты.
Все порты являются «нативными» – они реализованы силами самого набора системной логики AMD A68H без задействования каких-либо дополнительных контроллеров.
Аудиотракт ютится на крохотном пятачке. Никаких участков текстолита без токопроводящих слоев, призванных изолировать его от остальной части платы, здесь нет, но вот пару конденсаторов на жидкостном электролите тут все-таки разместили.
В основе схемы лежит аудиоконтроллер Realtek ALC887.
Обычно располагающийся здесь контроллер ввода-вывода поместили на обратную сторону платы.
Nuvoton NCT5573D отвечает за работу разъема PS/2 на задней интерфейсной панели материнской платы, системного мониторинга, регулировку оборотов вентиляторов и ряд других функций.
Гигабитный сетевой контроллер также оказался на обратной стороне платы, это Realtek RTL8111GR.
Компактный формат Mini-ITX настолько компактный, что размещение контроллеров с обратной стороны платы является типичным явлением. Иначе просто невозможно реализовать всю ту функциональность, которую привыкли ожидать пользователи.
Дефицитом места объясняется и необычная конструкция посадочного места для батарейки – она размещена не горизонтально, а вертикально по отношению к поверхности платы.
Микросхема флеш-памяти BIOS съемная и установлена в специальную «кроватку» в правом нижнем углу платы.
Поверх нее наклеена этикетка с заводской версией микрокода.
Здесь полный набор всего, что может потребоваться:
С учетом позиционирования материнской платы такого комплекта будет достаточно.
Оный всего один – слот PEG (PCI-Express 3.0 х16), подключенный к процессору.
Из-за компактности платы другим полноценным слотам расширения места здесь не нашлось. Во вступлении мы уже отмечали, что физически на плате разведен Mini-PCIe, но соответствующий разъем не распаян в силу маркетингового разграничения моделей.
| Параметр | ASRock A68M-ITX |
| Версия BIOS, с которой проводилось тестирование | P1.00 за 4 марта 2016 года |
| BCLK | От 100 до 136 МГц с шагом 1 МГц |
| Оперативная память, МГц | Поддержка XMP DDR3-800 / 1066 / 1333 / 1400 / 1600 / 1866 / 2133 / 2400 |
| Множитель процессора CPU Core |
Есть, синхронно для всех ядер, от 14 до 63 |
| Множитель процессора CPU NB Core |
Есть, от 10 до 62 |
| Частота графического ядра | Есть, с неровно возрастающим (первые два – 11) шагом от 400 до 894 МГц |
| Напряжение CPU Core | Есть. Два параллельно работающих параметра. – фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.0625 В – надбавка (offset, прибавляется к значению первого параметра) - +0%, +10% |
| Напряжение CPU NB Core | Есть: – фиксированное от 0.600 до 1.500 В с шагом 0.0625 В |
| Напряжение графического ядра | Параметр отсутствует |
| Компенсация просадок напряжений (LoadLine Calibration) | Два положения – «Default» и «1/2», то есть неотключаемое |
| Напряжение оперативной памяти | Auto, от 1.165 до 1.800 В с шагом 0.005 В |
| Напряжение набора системной логики (чипсета) | Auto, от 1.10 до 1.40 В с шагом 0.10 В |
| Интерфейс BIOS | Графический, восемь языков, в том числе русский |
| Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) |
| Локализация интерфейса на русский язык | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено |
Перед нами полностью стандартный для бюджетных плат ASRock набор настроек и присущих им ограничений (например, максимально возможная частота GPU при BCLK 100 МГц равна 894 МГц). Похоже (встречается уже не первый раз), еще одним «стандартом» придется считать еще и напряжение процессора: его можно задать лишь до 1.55 В и только с помощью надбавки (offset) можно превысить это напряжение. При этом тут есть только одно значение – +10%, которое считается от установленного напряжения.

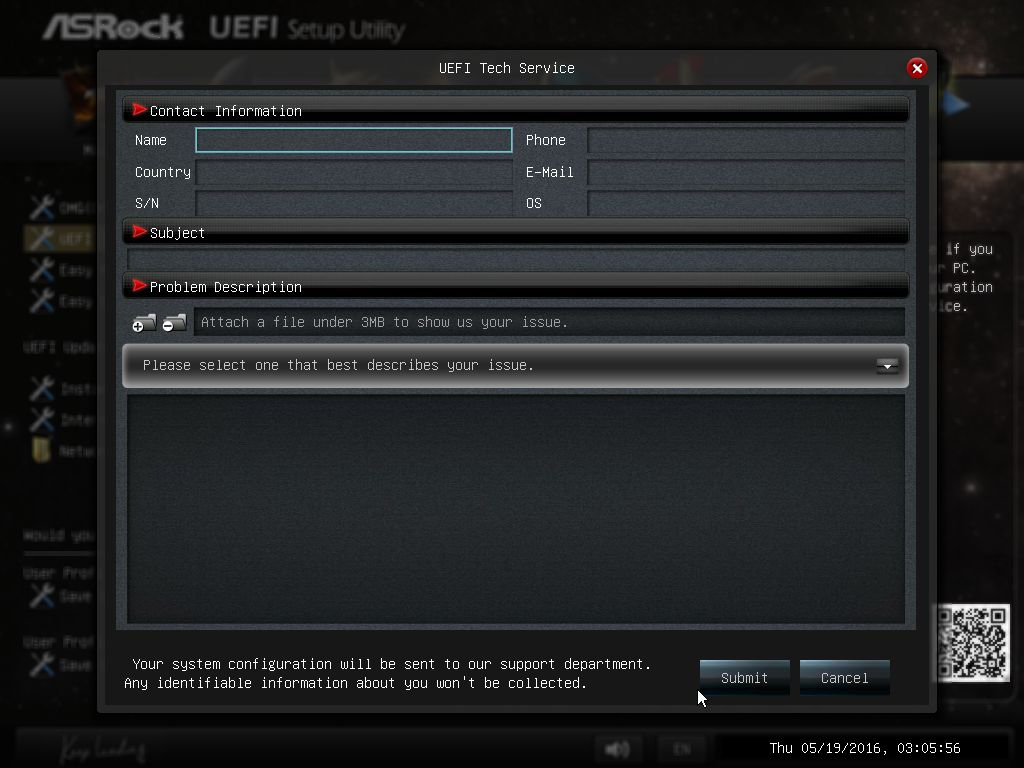

Присутствуют фирменные дополнения ASRock:
К сожалению, возможность отката версии микрокода проверить не удалось из-за того, что ASRock не опубликовала обновлений BIOS.
Используемый тестовый стенд собирался из следующих комплектующих:
Итак, первоочередная задача – установка системы охлаждения процессора. Я не стал идти напролом, а решил проблему творчески и с некоторой долей природной лени. В моих обширных запасах комплектующих нашлась система охлаждения Thermaltake Big Typhoon VX, а примечательна она тем, что с помощью особого зажима фиксируется на штатном креплении AMD и не требует никаких силовых пластин и прочего.
Само творение Thermaltake нам без надобности, поскольку есть более производительные варианты, а вот зажим пригодится.
Для охлаждения стендового APU была взята система охлаждения Thermalright Silver Arrow SB-E.
И тут же возникла проблема: расстояние между процессорным разъемом и слотами памяти оказалось столь невелико, что ребра Silver Arrow SB-E уперлись в модули памяти. Поэтому пришлось смириться с некоторым сдвигом этой СО относительно ЦП.
Кроме того, пришлось выгнуть особым образом зажим, взятый у кулера Thermaltake.
В итоге конструкция вышла не слишком надежной, но силы прижима с лихвой хватило для полноценного контакта системы охлаждения с теплораспределительной крышкой процессора.
Затем настала очередь экспериментов с разгоном. Если пропустить малоинтересные подробности, то в конечном итоге удалось добиться стабильной работы процессора на частоте 4600 МГц (обратите внимание: не в однопоточном режиме TurboCore, а при полной загрузке по всем ядрам) при напряжении 1.45 В. Оперативная память заработала на частоте 2133 МГц.
Этот разгон можно считать предельным – для большего придется обустраивать принудительный обдув элементов подсистемы питания ЦП, поскольку пирометром фиксировались температуры около 92-97°C. В закрытом корпусе системного блока вполне может возникнуть перегрев.
А вот с разгоном по базовой частоте у материнской платы обнаружились проблемы: свыше 110 МГц начинаются сбои.
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64. Для тестирования интерфейса SATA мы возьмем SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем было решено применять его и для тестирования материнских плат.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.
Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт.
Физически перед нами твердотельный накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Интерфейс SATA 2 и SATA 6 Гбит/с
Интерфейс USB 2.0 и 3.0
Пятерка. Не с «плюсом», но пятерка. Именно такую оценку заслуживает данная материнская плата: неплохая оснащенность, меню BIOS с большим количеством настроек, отсутствие перегревов, предсказуемое поведение. И разгон: ASRock A68M-ITX хорошо справляется с этой задачей. Плохо лишь то, что разработчики лишили плату защитной силовой пластины, что затрудняет установку полноценной системы охлаждения.
Проще говоря, ASRock A68M-ITX – неожиданно (для своего ценового класса и набора системной логики) добротное решение форм-фактора Mini-ITX.
