В природе существуют производители, которые редко придерживаются общепринятых правил. Они создают видеокарты, используя собственные подходы, и рушат стереотипы. А их разработчики вместо традиционной конструкции прибегают к неоднозначным и концептуальным решениям, и либо оказываются на коне, либо проигрывают. Но риск – благородное дело, да и шанс выделиться на фоне конкурентов стоит многого.
Компания Inno3D со своей линейкой iChill, предназначенной для энтузиастов – одна из тех, кто не желает развиваться по стандартному сценарию. Разработанная ею система охлаждения HerculeZ с самого начала была не такой, как все остальные: громадные размеры, неисчисляемое количество вентиляторов, концептуальный дизайн, сменные панели и прочее.
В своем последнем творении инженеры Inno3D превзошли самих себя, разработав в едином блоке системы охлаждения отдельную ветвь – охлаждение системы питания. Но как это сказалось на эффективности? Посмотрим и проверим, а также сравним с рассмотренными ранее конкурентами.
| Модель | A, мм |
B, мм |
C, мм |
D, мм |
A1, мм |
B1, мм |
C1, мм |
| ASUS Strix-GTX980-DC2OC-4GD5 | 268 | 127 | 36 | 94 | 290 | 135 | 43 |
| Gigabyte GV-N980G1 Gaming-4GD | 270 | 98 | 35 | 77 | 298 | 99 | 42 |
| Gigabyte GV-N970G1 Gaming-4GD | 255 | 98 | 35 | 77 | 298 | 99 | 42 |
| Nvidia GeForce GTX 970/ GTX 980 | 267 | 98 | 36 | 64 | 267 | 98 | 40 |
| Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra | 267 | 98 | 51 | 47/87 | 297 | 116 | 57 |
А – длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В – ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С – высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D – диаметр вентилятора/ов по внешнему радиусу.
А1 – длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 – ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 – высота, с учетом задней пластины (если есть) или винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

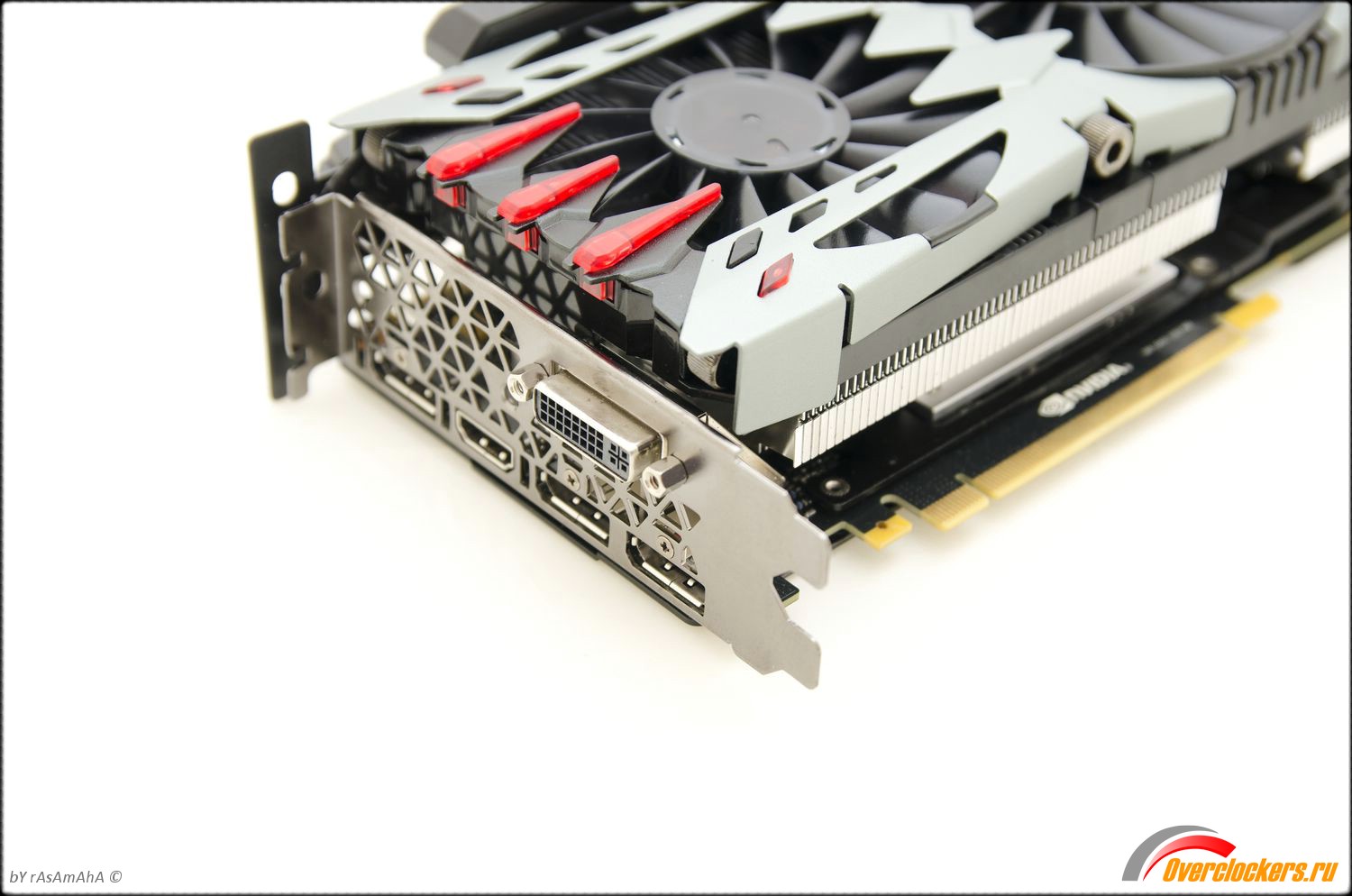

Характерная черта всех референсных версий GeForce GTX 980 – оригинальный дизайн задней решетки. Множество треугольных отверстий позволяет отводить большие объемы нагретого воздуха.
Не уверен, стали ли технические характеристики, размещенные на сайте ошибкой, но в описании говорится об одном Dual Link DVI-I, одном HDMI 2.0 и трех DisplayPort 1.2. Как можно видеть, последний порт соответствует стандарту 1.2. Хотя печатная плата героя обзора полностью копирует эталонную.
Габариты iChill GeForce GTX 980 X4 Air Boss Ultra немаленькие, особенно это касается высоты видеокарты. Это стоит учитывать при установке пары таких моделей на материнские платы с одинарным расстоянием между слотами PCI-e.
Удивление, да и только может вызвать тот факт, что инженеры Inno3D полностью скопировали дизайн печатной платы эталонного варианта Nvidia GeForce GTX 980. Даже характерные обозначения присутствуют.
В частности, плата GTX 980 представляет собой комбинированное решение из PCB GTX 770/GTX 780. Несмотря на высокие штатные частоты, разъемы питания задействованы стандартные – 6+6pin. Количество фаз также не изменилось и довольно мало: 4+1 фаза. В целом можно быть уверенным в том, что версии iChill не удалось избежать проблемы писка дросселей без включенного Vsync.
ШИМ-контроллер – до боли знакомый нам NCP 81174. Он поддерживает управление четырьмя фазами питания, которыми видеокарта и оснащена. Сам контроллер впаян в легко заменяемую печатную мини-плату.
Кстати, вы заметили, что в последнее время производители отказываются от Dr.MOS микросхем и возвращаются к традиционным и недорогим решениям? Отчасти это связано с хорошей теплоотдачей такого типа корпусов. С другой стороны, КПД все же меньше.
Восемь микросхем памяти производства Samsung распаяны с обеих сторон. Они рассчитаны на частоту до 1750 МГц (эффективная частота 7000 МГц), ширина шины равна 256 бит. Память на видеокартах GTX 970/ GTX 980 обычно отлично разгоняется до 1900-2000 МГц.
Графическое ядро Maxwell выпущено в конце 2014 года. Номинальные частоты Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra составляют 1266 МГц (GPU Boost до 1367 МГц) для GPU и 1800 МГц для памяти.
Далее мы выясним, какие частоты задействует видеокарта в «тяжелых» игровых приложениях. Компания заявляет о 1800 МГц частоте памяти, что в реальности превышает ее спецификации. Забегая вперед, скажу, что видеоядро по факту в 3D достигает почти 1400 МГц, но никак не 13хх МГц.
Приятно, что при использовании эталонной печатной платы мы легко можем считать образ BIOS и записать его в любую референсную версию GTX 980, не опасаясь за совместимость. В результате частоты возрастут, а номинальное значение TDP поднимется (вместе с базовым напряжением).
Вся система охлаждения HerculeZ X4 Air Boss уникальна и не похожа ни на одну другую. Попробуем постепенно разобраться в ее конструкции.
В глаза в первую очередь бросается массивная связка из основного радиатора и тыльной защитной пластины. Разобрать эту конструкцию непросто, вернее очень сложно. Даже после откручивания четырех винтов теплорассеиватель не снимается, его удерживают пять парных проводов.
Вынуть их из разъемов – та еще задачка, поскольку провода короткие и проложены в узких местах. Не тешьте себя надеждами, переключатель включает или выключает подсветку, либо переводит ее в режим затухания.
После снятия основного радиатора перед нами открываются внутренности системы охлаждения. Микросхемы памяти охлаждаются небольшой пластиной, которая легко демонтируется.
Убрать радиатор охлаждения системы питания сложнее. После откручивания пары винтов с обратной стороны конструкция остается цельной и не поддается разделению. Объясню, почему. Дело в том, что дополнительное охлаждение фаз питания спереди сидит на термопрокладке, а сзади встает в распор и держится за борт видеокарты.
Приходится аккуратно поддевать конструкцию и отводить в сторону под углом в 10-15 градусов. И только потом становится доступной еще пара винтов, держащая защитную пластину спереди.
Единственный интерфейсный кабель вентиляторов идет от разъема печатной платы в эту часть системы охлаждения HerculeZ X4 Air Boss, где установлен активный хаб, распределяющий напряжение на остальные вертушки и подсветку.
В передаче тепла от VRM на дополнительный радиатор участвует тепловая трубка.
Вообще, разработчики Inno3D, откровенно говоря, гордятся своим изобретением и всячески намекают на его достоинства, среди которых:
Что касается небольшого вентилятора, нельзя не отметить, что его размер действительно маленький – диаметр всего 47 мм. Что-то мне подсказывает, что три крупных пропеллера совместно с этим малышом будут создавать избыточный шум при любых оборотах работы системы охлаждения.
В конструкции основного теплорассеивателя никаких инноваций не наблюдается. Он напоминает сразу несколько решений сторонних компаний: Raijintek Morpheus, Alpenfohn Peter, Prolimatech MK-26, Arctic Cooling GTX Pro и Deepcool Dracula. В его основании используются две 8 мм и три 6 мм тепловых трубки.
Для тестирования видеокарты Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra использовалась следующая конфигурация:
Перечень контрольно-измерительных приборов и инструментов
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентиляторов достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место, если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Пояснения к графикам:
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (иногда от 10%, когда это позволяет PWM вентилятора/ов; для видеокарт Nvidia от 35% или меньше, когда это позволяет PWM вентилятора/ов) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей – температуру в простое, с черной – уровень шума.
Все видеокарты тестировались с заводскими частотами.
Температуры графического ядра/системы питания и обороты вентилятора/ов.
Минимальные обороты вентиляторов невелики, но учтите, что в системе их установлено аж четыре штуки! И данные, судя по всему, передаются только с больших 87 мм моделей. Меньший (47 мм) вентилятор шумит не так сильно, как предполагалось ранее, но тоже вносит свою лепту в общий фон.
В целом во время простоя уровень шума, издаваемый версией Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra, лежит выше комфортного значения в 30 дБА. Печалит и диапазон работы вентиляторов: от 1200 до 2600 об/мин, а шаг изменения оборотов большой и прекрасно улавливается ушами.
С другой стороны, нельзя не отметить прекрасную эффективность охлаждения как GPU, так и VRM. Но расплата за столь низкие температуры высока, под нагрузкой уровень шума достигает 36 дБА. Зато за ним почти не слышно писка дросселей – хоть какая-то радость
Соотношение температуры и шумности в автоматическом режиме.
Разгон в случае GeForce GTX 970/ GTX 980 стал занятием для ленивых пользователей. Ничего большего кроме как добавлять энергопотребление и напряжение в рамках дозволенного нам не позволили.
Попытки увеличить базовое энергопотребление модификацией BIOS допустимы, но лимиты напряжений остаются неизменными. Поэтому весело двигаем ползунки к максимальным значениям и проверяем частоту.
Настройки:
Видеокарта Inno3D неплохо разогналась – до частот 1500-1575/1900 МГц. Хотя память немного подкачала, обычно частота 1950 МГц берется элементарно. Увы, но заводская прошивка BIOS часто упиралась в максимально возможное TDP, и частота падала до 1500 МГц. В принципе, результат хороший.
Для оценки поведения участников обзора в номинальном режиме и при разгоне обратимся к тесту Metro: Last Light, проведенному шесть раз, и параллельно соберем данные, которые затрагивают графическое ядро, память, энергопотребление и температуры. После объединения полученных результатов в единых графиках можно видеть, насколько точно соответствуют заводские характеристики реальным цифрам и что происходит с важными показателями при разгоне.
Частота ядра и стабильность GPU Boost.
Есть разгон, нет его – не важно, частоты в любом случае пляшут плюс-минус 20-30 МГц. Здесь сказывается общее ограничение по TDP, которое хоть и расширено относительно базовой версии GeForce GTX 980, но ненамного. В общем, если вы уже купили референсную модель GTX 980 и хотите немного приподнять пороговое значение TDP, то используйте BIOS видеокарты Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra.
Частота памяти.
Память на графических ускорителях GeForce GTX 980 также участвует в распределении общего TDP. Но ее частота не бегает, а стабильно держится на заданном уровне. Если из-за памяти будет превышение TDP, то видеокарта просто зависнет. Не наблюдается и предпосылок, характерных для переразгона, в виде бликующих текстур. Вывод очевиден: либо работает, либо нет.
Напряжение vGPU.
При разгоне мы вручную повышаем напряжение на 0.087 В, но оно постоянно подстраивается под ограничение, заданное вендором в рамках GPU Boost.
Температура GPU.
С чем нет проблем у Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra, так это с температурой в любых режимах. Как следствие, отмечается высокий уровень шума.
Энергопотребление.
На графике прекрасно видно, что лимит 120% никогда не превышается видеокартой. Таковы реалии, Nvidia жестко регламентирует энергопотребление, и некоторые производители не хотят препятствовать этому.
Обороты вентиляторов.
Видеокарта Inno3D iChill GeForce GTX 980 X4 Air Boss Ultra, извините за каламбур, является лидером по длине названия, и более длинного мне еще ни разу не встречалось. Но чем же она еще отметилась? Эксклюзивной и оригинальной системой охлаждения, а также эталонной печатной платой с подстроенными частотами и TDP.
Правда, по части охлаждения сложно дать однозначную оценку. Оно и впрямь очень эффективное, но за это придется дорого заплатить, поскольку уровень шума избыточен для 200-ваттной видеокарты. К тому же размеры штатного кулера не позволяют использовать пару таких графических ускорителей в SLI с некоторыми материнскими платами.
В противовес недостаткам есть и очевидные достоинства. Это в первую очередь исправленная референсная прошивка BIOS и хороший разгон. С другой стороны, никуда не делся и писк дросселей. В целом получается некий баланс между плюсами и минусами, и часть пользователей подобное вполне устроит.
