Многие пользователи считают, что Zalman уже не в состоянии выпустить что-либо стоящее, удерживаясь на плаву благодаря славе давно минувших дней. Да, медные чаши, которые справлялись с пылом Intel Prescott, запомнились хорошо. В то время в компании делали действительно интересные СО. Но если взглянуть на возможности их последних суперкулеров, задаешься вопросом – почему они относятся к классу суперкулеров?
Конечно, у систем охлаждения Zalman не отнимешь того факта, что они всегда отличались эффектным внешним видом. А из новинок стоит отметить пару неплохих пассивных кулеров Zalman FX70 и FX100. Только вот не всем нравится их внешний вид и не всем нужны пассивные гиганты или подобный способ охлаждения. Ведь большее количество пользователей на первое место при выборе СО ставит эффективность и старое доброе сочетание «радиатор плюс вентилятор».
Но, на мой взгляд, эпоха воздушного охлаждения медленно катится к закату, поскольку замкнутые «водянки» умеют и могут охлаждать лучше, пусть немного, но лучше, чем воздушные суперкулеры. Разделяет их лишь одно – стоимость. Необслуживаемая СВО топ-класса с 240 или 280 мм радиатором стоит, как правило, на полторы-две тысячи рублей дороже привычных решений.
Тем не менее, ситуация начала меняться. Компания Zalman выпустила замкнутую СВО с радиатором размером 240 мм и стоимостью примерно 6 000 рублей – Zalman SKADI LQ520. Пора проверить, на что она способна.
Zalman SKADI LQ520 поставляется в большой черной коробке с изображением какого-то механизма с зеленой жидкостью. На лицевой стороне присутствует наименование модели, серии и компании-производителя. На торцах расположены фотографии СЖО. На обратной стороне можно найти информацию на девяти языках, в том числе и на русском, данные о совместимости модели, таблицу подробных характеристик и векторное изображение устройства.
Несмотря на то, что попавшая ко мне упаковка была немного потрепанная и заклеенная скотчем, на целостности содержимого это не сказалось.
Внутри находится большой пластиковый блистер, состоящий из двух частей, в нем замурована сама СЖО и два вентилятора. Кроме того, в коробке можно найти пакет с болтами, креплениями и дополнительными аксессуарами, а также сложенную вдвое маленькую книжку-инструкцию.

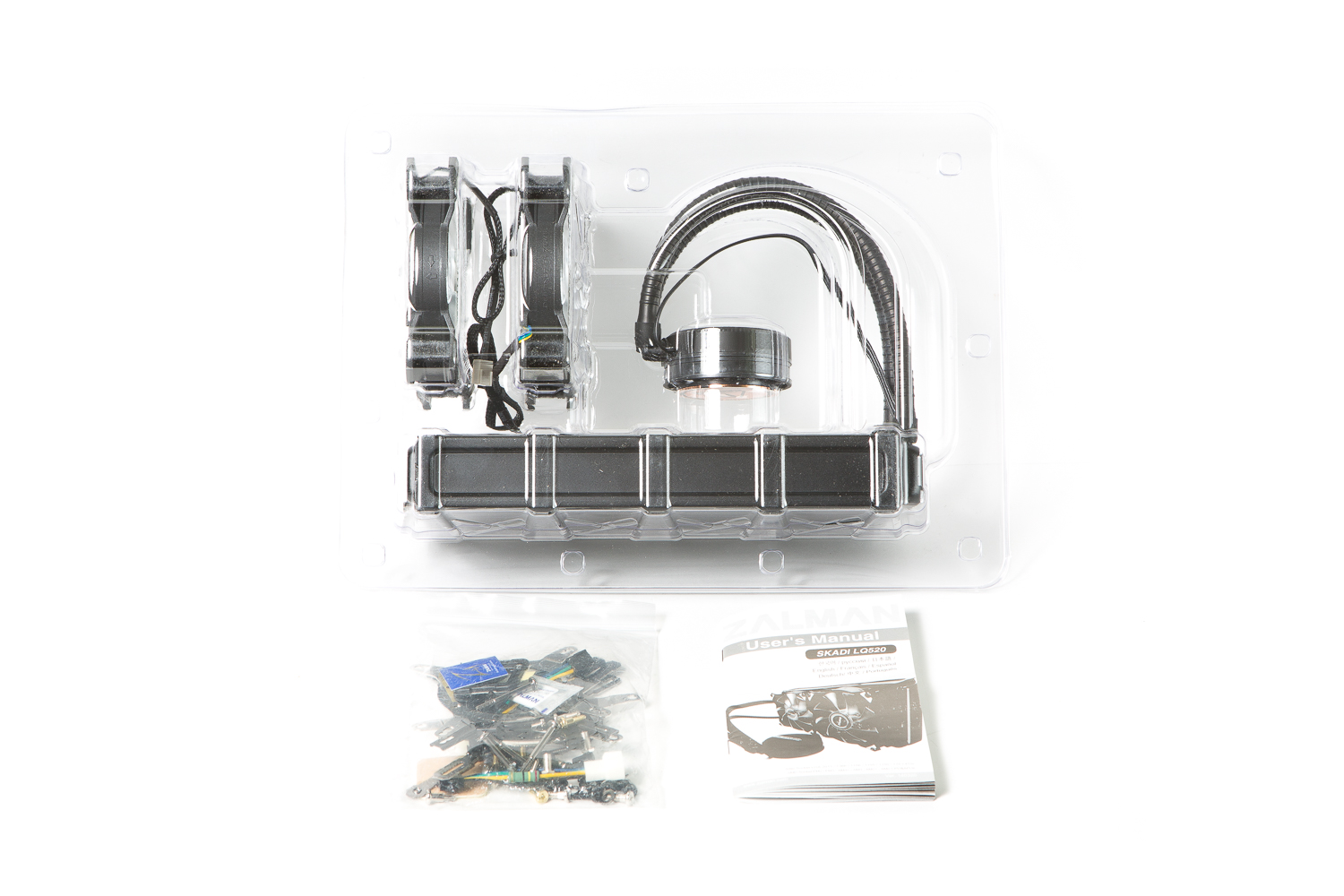

Комплект поставки в полном виде представлен на снимке ниже.
На момент написания обзора на русском сайте Zalman отсутствовала какая-либо информация о модели SKADI LQ520.
Для составления более полной картины об устройстве с глобального сайта компании было взято несколько изображений, разъясняющих некоторые особенности СЖО. Там же можно найти руководство по установке в формате PDF.
Первой и весьма полезной особенностью героя обзора является наличие специальных кронштейнов в комплекте. Они позволяют устанавливать радиатор «водянки» в корпус с небольшим смещением, лишь бы сам корпус позволял это сделать.
Толщина радиатора с вентилятором составляет 65 мм, и он может упираться в теплорассеиватели модулей памяти или системы питания материнской платы, а эти кронштейны помогут избежать проблемы несовместимости. Хотя здесь многое зависит от возможностей расширения корпуса.
Еще одной интересной и красивой фишкой СЖО являются вентиляторы с синей подсветкой, оснащенные специальной рамкой, которая порождает следующую особенность:
Это необычное инженерное решение, которое заключается в том, что вентиляторы с немного модернизированной рамкой обеспечивают дополнительные завихрения и потоки воздуха.
Если радиатор устанавливается на верхнюю стенку корпуса на выдув, то благодаря этой технологии дополнительно будут обдуваться (помимо самого радиатора) близлежащие элементы, например, память и радиаторы системы питания материнской платы. Все это наглядно проиллюстрировано ниже.
После поверхностного рассмотрения дополнительных возможностей мы вернемся к ним позже, а пока приступим к детальному осмотру.
Начнем с таблицы характеристик, в которую для сравнения будет добавлен один из основных конкурентов – Corsair H100i.
| Параметры/Модель | Zalman SKADI LQ520 | Corsair H100i |
| Габариты радиатора, мм | 272 х 121 х 40 | 276 х 120 х 28 |
| Масса радиатора, г | ~800 | ~680 |
| Общая масса, г | 1100 | – |
| Размеры рабочего тела радиатора (ДхШхВ), мм | 272 х 121 х 32 | 276 х 120 х 18 |
| Размер водоблока, мм | 70 х 80 х 32 | – |
| Длина шлангов, мм | ~320 | ~320 |
| Диаметр шлангов, мм | 11.0 | 13.5 |
| Типоразмер вентиляторов, мм | 120 | 120 |
| Максимальное число вентиляторов. шт | 4 | 4 |
| Количество секций, шт. | 1 (240 мм) | 1 (240 мм) |
| Ребра | Алюминий | Алюминий |
| Количество ребер | Радиатор состоит из 12 плоских каналов с проклеенной между ними гофролентой | Радиатор состоит из 13 плоских каналов с проклеенной между ними гофролентой |
| Расстояние между ребрами, мм | 1 | 1 |
| Основание | Медь | Медь |
| Скорость вращения помпы, об/мин | 1600 | 2300 |
| Поверхность/цвет | Черный | Черный |
| Совместимость с процессорами | Intel LGA 775/ 1155/ 1156/ 1366/ 2011; AMD Socket AM2/ AM2+/ AM3 |
Intel LGA 775/ 1155/ 1156/ 1366/ 2011; AMD Socket AM2/ AM2+/ AM3 |
| Вентиляторов в комплекте, шт. | 2 | 2 |
| Средняя стоимость, руб. | ~6 000 | ~8 000 |
У SKADI LQ520 шире рабочее тело, что обеспечивает примерно на 40% большее рассеивание тепла, но стоит менее оборотистая помпа, всего 1600 об/мин против 2300 об/мин у H100i. Есть отличие и в толщине шлангов – у H100i они толще почти на 3 мм, и в количестве плоских каналов в радиаторе – у H100i на один больше.
Но самым главным отличием является разница в стоимости, которая составляет практически 2 000 рублей в пользу Zalman SKADI LQ520.
Перед нами привычная для необслуживаемой СЖО конструкция: радиатор, соединенный двумя шлангами с водоблоком, внутри которого находится помпа, а по шлангам струится специальная экологическая антикоррозийная охлаждающая жидкость.
Стоит отметить, что качество исполнения всех элементов находится на высоком уровне.
Толщина радиатора – 40 мм, толщина рабочего тела – 32 мм, что больше, чем у большинства конкурентов.
В длину радиатор достигает ~270 мм, если быть точнее, то его размеры составляют 272 x 40 x 121 мм.
Теплорассеиватель состоит из 12 плоских каналов, по которым движется хладагент, между ними проклеена тонкая алюминиевая лента толщиной ~1 мм, все это заключено в металлический корпус.
На торце, к которому присоединены шланги, есть наклейка с серийным номером, штрих-кодом и моделью.
Шланги отличились ребристой поверхностью, их внешний диаметр составляет ~10 мм.
Сами шланги не сильно жесткие, скорее средней жесткости. Они довольно гибкие, но жестче, чем у Corsair H110, их длина равна ~320 мм.
Размеры водоблока – 85 x 70 x 32 мм, на крышке присутствует серая надпись Zalman liquid cooling system, какая-либо подсветка в данном случае отсутствует.
Внутри находится помпа, ротор которой вращается на скорости 1600 об/мин. На максимальных оборотах она работает немного шумно, что может отпугнуть адептов тишины, но на скорости 900-1000 об/мин помпа становится абсолютно бесшумной. Если ваша система стоит под столом, то на максимальных оборотах ее шум будет практически незаметен.
Основание выполнено из меди, затянуто на восемь болтов. Судя по изображению с сайта производителя, внутри находятся мелкие медные ребра.
Само основание закрывает круглая наклейка.
Под ней скрывается гладкая медная поверхность со следами от обработки и немного мутным отражением.
Проведем традиционный тест с линейкой.
Основание получило огромный горб, данный тест провален.
Zalman SKADI LQ520 комплектуется двумя фирменными вентиляторами диаметром 120 мм с синей подсветкой и с немного нестандартной рамкой. Забегая вперед, скажу, что выглядят они красиво, но вот шум от них ужасный, даже на минимальных оборотах слышно, как работает мотор.
Крыльчатка состоит из девяти прозрачных лопастей, которые раскручиваются до 2500 об/мин. Минимальная скорость вентиляторов со специальным резистором, идущим в комплекте, равняется 700-800 об/мин, а заявленный производителем нижний предел равен 1000 об/мин. Шумовые характеристики 19.8-46.6 дБа ±10%.
На роторе присутствует наклейка с названием, черная рамка получила специальные антивибрационные прокладки, расположенные чуть ниже отверстия для крепления вентилятора.
На обратной стороне еще одна наклейка с информацией о вертушке: модель ZE1225BSM [R3L-PWM], 12 В, сила тока 0.7 А, подшипник Long Live Bearing.
Рамка комплектных вентиляторов немного отличается от стандартной, толщина ее с торцов немного тоньше и равна ~18 мм, получается немного приталенная рамка. Благодаря этой «талии», часть воздушного потока расходится в щели, которые получаются при установке на радиатор.
Подобные зазоры образуют дополнительные воздушные вихри и потоки в корпусе.
Ниже приведена примерная схема движения воздуха через радиатор СЖО, на примере вентиляторов с разными рамками: родной Zalman R3L-PWM и Scythe GlideStream (SY1225HB12L).
Производитель рисует эту схему более красочно, но почему-то забыл дорисовать вихри воздуха сверху и снизу. В закрытом корпусе подобное решение поможет охлаждению дополнительных элементов.
Конечно, подсветка на фотографиях производителя выглядит ярко и привлекательно, но в реальности вы получаете более тусклый результат.
Для начала к водоблоку прикручивается на восемь болтов нужное нам крепление, в данном случае это крепеж для Intel LGA 1150. Крепление имеет хороший прижим, и оно все же удобнее, чем у Corsair, но при этом немного примитивнее.
Стоит дополнить: при желании SKADI LQ520 можно установить на скальпированный CPU без крышки, предварительно сделав прокладки, чтобы не повредить кристалл.
Не забываем установить вентиляторы на радиатор, после установки на материнскую плату это делать несколько неудобно.

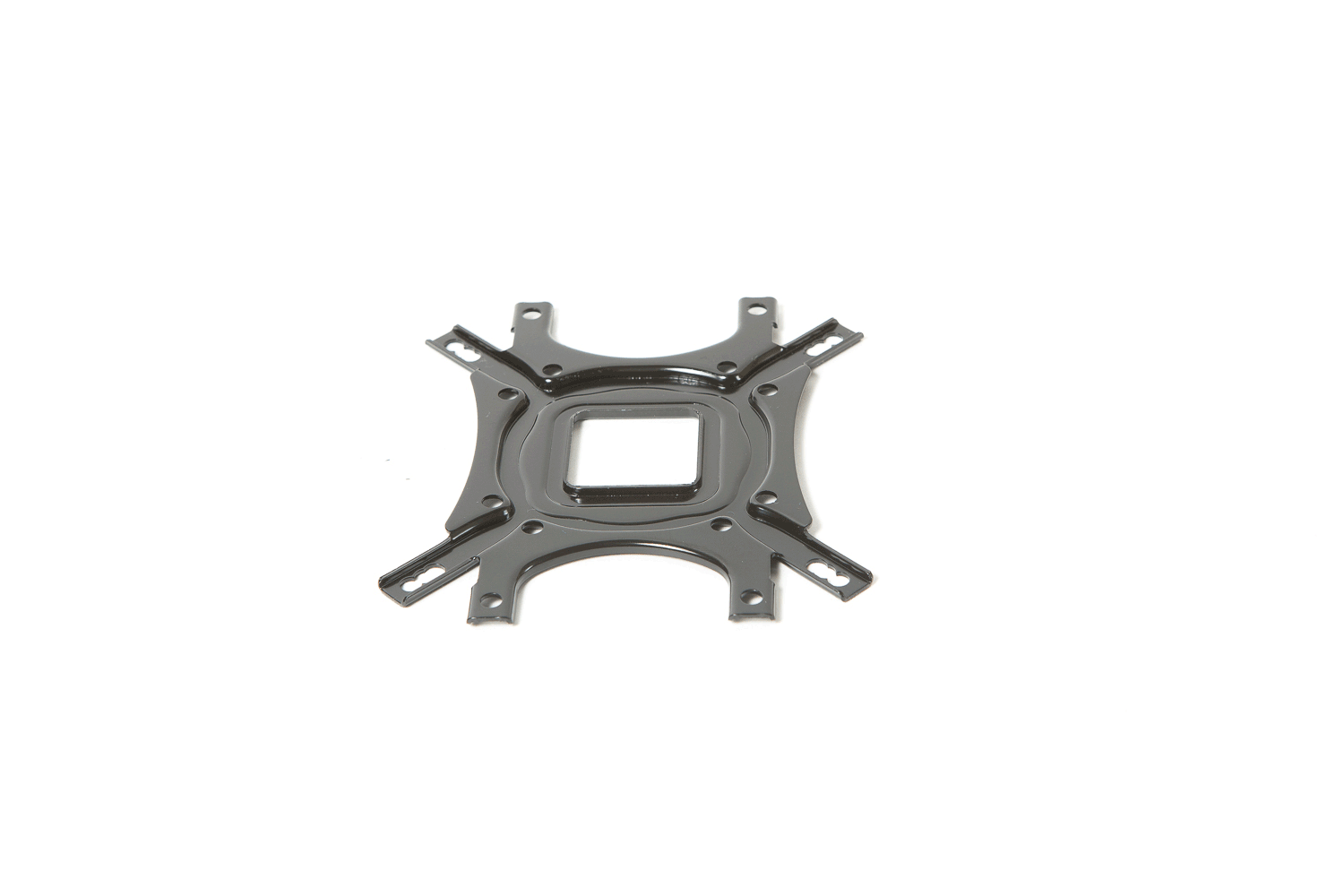

Далее собирается «бэкплейт» и устанавливается на материнскую плату.
С обратной стороны он никак не крепится к ней, так что прикручиваем аккуратно, или вообще надеваем системную плату на лежащую рамку, так проще.
Переворачиваем материнскую плату и фиксируем водоблок, прикручивая его на четыре болта.
Установка максимально проста и подробно описана в инструкции.
Zalman SKADI LQ520 в эталонном виде:
Zalman SKADI LQ520 с двумя Scythe SY1225HB12L:
Дополнительный снимок собранной системы:
Благодаря хорошей прижимной силе креплений, прижим основания очень неплох, и отпечаток для CPU LGA 115х можно считать хорошим. Лишь по краям отпечатка видно, что там недостаточно хороший контакт с поверхностью, это из-за «пузатого» основания.
Если это не единичный случай, и такая поверхность является массовой болезнью СЖО Zalman SKADI LQ520, то контакт с процессорами LGA 2011 будет плохим. А значит, и уровень охлаждения будет ниже, чем у конкурентов.
Конфигурация:
Программное обеспечение:
Прогрев процессора:
Мониторинг осуществлялся при помощи следующих программ:
Методика тестирования
Нагрев и нагрузка CPU проводилась при помощи программы LinX 0.6.4 в течение 10 минут для каждого режима.
Средняя температура в помещении – 28 градусов, температура минимально опускалась до 27°C и поднималась до 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C). Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении в момент тестирования – ~55%.
После скальпирования и замены термоинтерфейса на жидкий металл падение температуры процессора составило более 30 градусов. До скальпирования экземпляр ЦП проходил тестирование в LinX 0.6.4 и за 10 минут нагревался до 96 градусов с Corsair H110, работающей на максимальных оборотах.
Режимы работы CPU
Тестирование проходило в двух режимах работы процессора. В первом скальпированный Intel Core i7-4790K работал по умолчанию, его четыре ядра под нагрузкой работали на частоте 4.2 ГГц с включенным HT, напряжение при этом держалось на отметке 1.088-1.094 В.
Ниже приводятся скриншоты настроек BIOS и показания CPUID.
Во втором режиме скальпированный Intel Core i7-4790K был разогнан до 4.7 ГГц при напряжении 1.256 В, Hyper Threading – on. Скриншоты настроек BIOS и показания CPUID приведены ниже.
Управление вентиляторами
За управление скоростью вращения крыльчаток отвечал реобас BitFenix Recon. С целью достичь равномерной работы всех вентиляторов на 600 об/мин, они подключались к контроллеру через специальные переходники для понижения оборотов, идущие в комплекте с моделью Corsair SP120 Quiet Edition.
Эти же резисторы использовались для получения стабильной работы при 800 об/мин с вентиляторами Zalman R3L-PWM. Стоит отметить, что без их использования стендовый реобас BitFenix Recon не мог удерживать необходимые обороты вентиляторов на одном уровне.
Противники и режимы тестирования
При тестировании СВО Zalman SKADI LQ520 ее помпа работала в двух режимах: на максимальных оборотах 1600 об/мин и при 900 об/мин. В последнем случае работу помпы не слышно, но под конец тестирования она начала изредка жужжать, а при скорости 1600 об/мин работала довольно громко – на уровне 17 дБ. Дополнительно герой обзора был протестирован с двумя бесшумными вентиляторами Scythe GlideStream (SY1225HB12L).
Основным противником модели Zalman будет ее прямой и более дорогой конкурент с 240 мм радиатором – Corsair H100i. Он оснащен помпой, работающей на 2300 об/мин, и комплектуется двумя фирменными вентиляторами Corsair SP120L, с максимальными оборотами 2700 об/мин и минимальными 800 об/мин (через резистор). Стоит отметить, что помпа Corsair H100i тихая даже на 2300 об/мин, но заставить ее работать на меньших оборотах не получилось. Что касается Corsair SP120L, то они почти идентичны вертушкам Zalman R3L-PWM в плане шумовых характеристик.
Кроме того, участие в тестировании примет модель с 280 мм радиатором – Corsair H110, помпа которой работала в тех же режимах, что и у LQ520. Максимальные обороты – 1600 об/мин при уровне шума 15-17 дБ, при 900 об/мин работу помпы не слышно. А из стана воздушных систем охлаждения были взяты два суперкулера: Thermalright Silver Arrow IB-E и Noctua NH-D14.
Обобщенные шумовые категории
В данном обзоре будет два больших графика. Каждый режим протестирован в определенной шумовой категории, которая обладает на графиках своим цветом. Это реализовано с целью не перегружать обзор количеством графиков, а сделать два больших, где характеристику и значение шумового режима обозначает цвет.
Каждая протестированная комбинация подгонялась под определенную шумовую категорию, всего их пять. Цвет режима и его значение представлены на наглядном графике ниже.
Шумовые категории дБНа графиках указаны температуры самого горячего и самого холодного ядер процессора под нагрузкой.
Сводный график для всех режимов и комбинаций со скальпированным CPU без разгона
Температура, °CВ бесшумном режиме «водянка» Zalman SKADI LQ520 проигрывает обеим системам СЖО Corsair, но оставляет позади суперкулеры. При повышении оборотов она идет вровень с Corsair H100i и уступает в среднем 1-3 градуса Corsair H110. В производительном же режиме модель Zalman обходит суперкулеры.
Сводный график для всех режимов и комбинаций с разогнанным скальпированным CPU
Температура, °CС разгоном процессора Zalman SKADI LQ520 справляется, то выигрывая, то проигрывая один градус Corsair H100i. Правда, в таком режиме тестирования модели Zalman очень далеко до уровня охлаждения Corsair H110. А вот воздушные суперкулеры пусть и подобрались ближе к показателям 240 мм СЖО, но по-прежнему отстают.
Компания Zalman взяла и выпустила сравнительно недорогую замкнутую СЖО с 240 мм теплообменником, и в итоге продукт получился весьма удачным.
Да, у рассмотренной «водянки» есть свои недочеты, но в плане производительности она не уступает более дорогим оппонентам, обходя даже суперкулеры. Как следствие, Zalman SKADI LQ520 может стать хорошим выбором. Ее помпа способна работать довольно тихо, а после замены штатных вентиляторов всю систему можно сделать еще тише. Ну а ряд уникальных особенностей привлечет внимание покупателей.
Плюсы Zalman SKADI LQ520:
Минусы СВО:
