Мой дедушка частенько начинал фразы, которые касались качества техники, с тезиса «А вот в наше время делали капитально». Думаю, многие пользователи встречались с подобной ситуацией или с такими историями своих родителей, дедушек и бабушек. Лично в моем случае не верить своему деду у меня нет причин, поскольку он действительно гениальный и талантливый инженер. Но речь далее пойдет не о нем, и пора переходить к делу.
Ко мне в руки попал интересный корпус Acer Predator G7700, который заставил вспомнить модели прошлого, то время, когда делали на совесть. Осталось убедиться, так ли это в реальности.
Конечно, как раньше, так и сейчас, были и дешевые «жестянки», и хорошие стальные корпуса, и пусть за прошедшее время конструкции и содержимое системных блоков изменились, но суть осталась та же.
Итак, вашему вниманию предлагается обзор коллекционного (если можно так сказать) корпуса Acer Predator G7700.
На момент выпуска Acer Predator G7700 можно было приобрести только в составе готового компьютера, и стоимость его была весьма нескромной, начинаясь с $3000. Поскольку ко мне он попал иными путями, то всеми обожаемый раздел «Упаковка и комплектация» можно пропустить и перейти к внимательному обзору продукта.
У компании Acer получилась очень красивая модель, космический дизайн которой и по сей день выделяется из массы серых коробок.
И лишь одно омрачило мое настроение – оранжевый цвет, который мне не нравится. На мой взгляд, черно-красный смотрится куда бодрее, как и черно-синий. Приведу ниже сравнительную картинку для наглядности.
Одной из особенностей Acer Predator является подвижная лицевая панель, которую к тому же можно еще и снять.
Конечно, анимированные изображения в формате GIF не передают плавности ее хода и особого щелчка в конце, когда она опускается, но общий принцип можно понять.
Для заинтересовавшихся пользователей предназначен небольшой видеоролик, в котором хорошо видно, как работает механизм передней панели и ее ход.
Для лицевой панели «Хищника» предусмотрено две возможные комбинации внешнего вида. Первая – с опущенным оранжевым щитом, открытыми остаются только кнопка включения и нижняя часть черной панели с подсветкой.

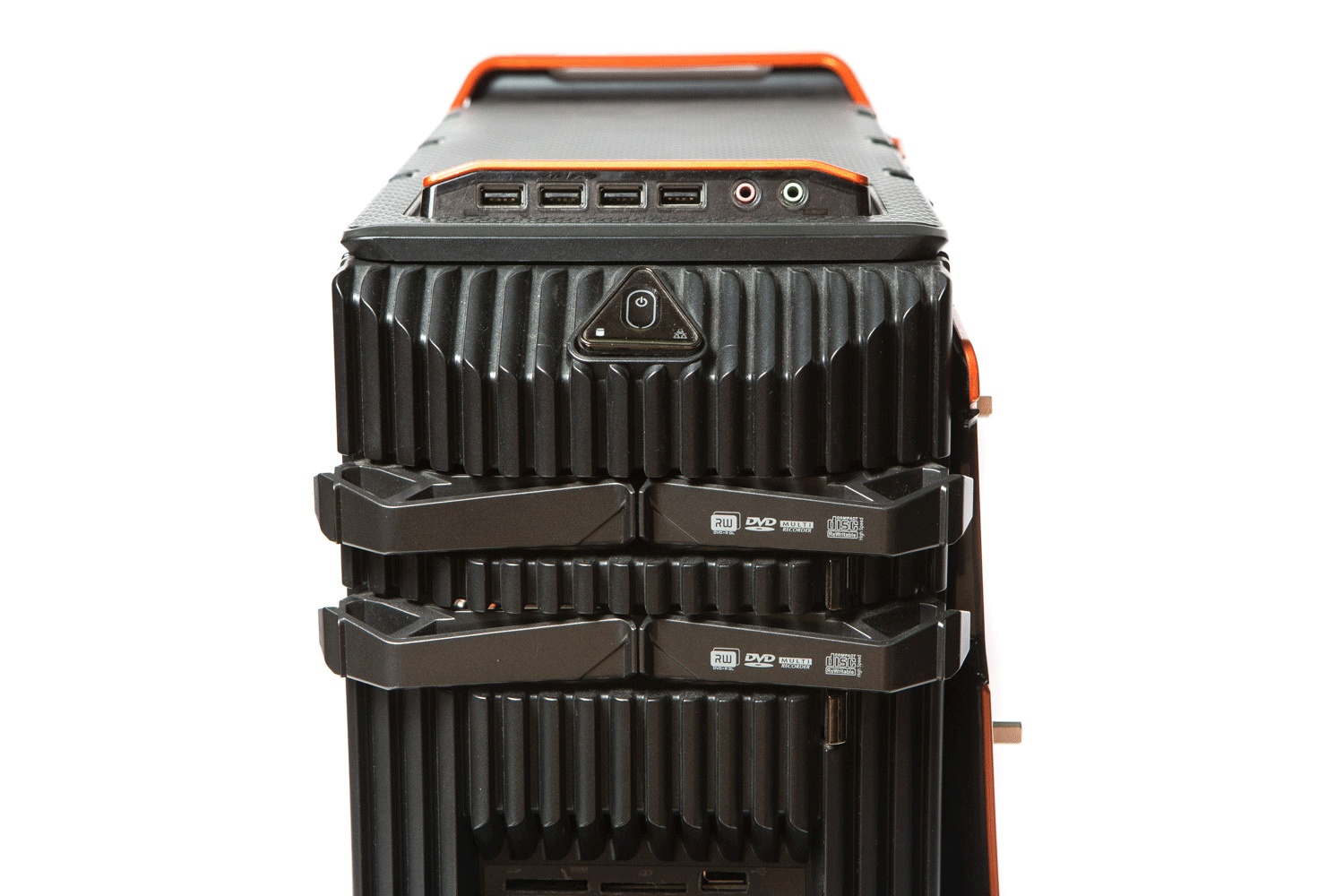

Во втором варианте щит поднят, открывая доступ к черной ребристой лицевой панели с необычными створками для приводов, картридером и системой горячей замены накопителей. Но подробнее обо всем расскажем далее.
Acer Predator G7700 немного дутый, его конструкция напоминает гоночный автомобиль.

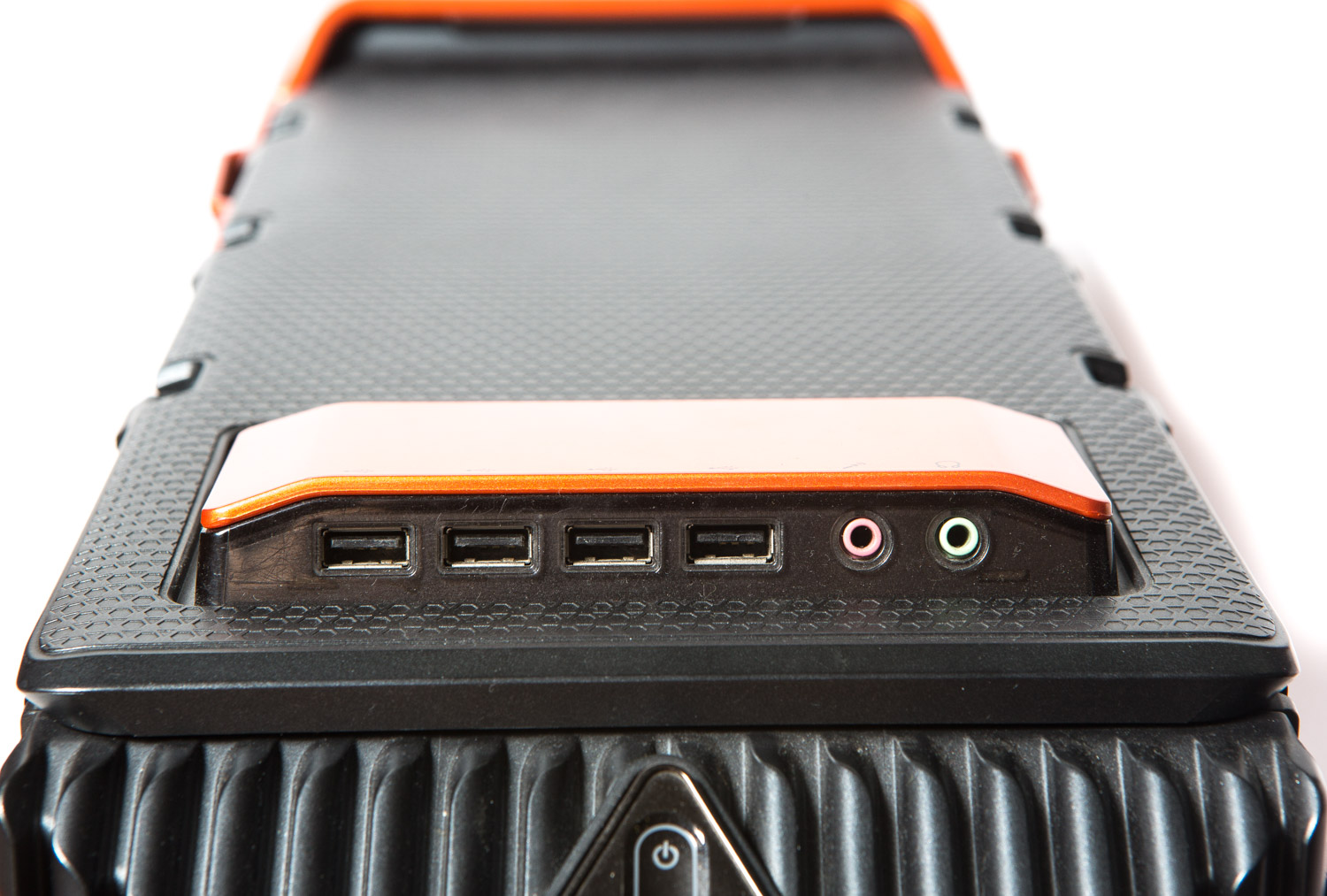

На верхней крышке расположены четыре разъема USB 2.0 и выход для наушников и микрофона, в самом хвосте находится оранжевая вставка, напоминающая спойлер.
С поднятым оранжевым щитом (своеобразной панелью) корпус меняет свой внешний вид с гоночного автомобиля на что-то схожее с мордой хищника. Правда, был бы он желтым, напоминал бы Бамблби из вселенной «Трансформеров».
Оранжевые пластиковые детали – глянцевые с перламутром, по качеству покрытие очень напоминает хорошую автомобильную краску. С учетом глянцевой поверхности на пластике не остается явных следов и отпечатков, что можно расценить как плюс.

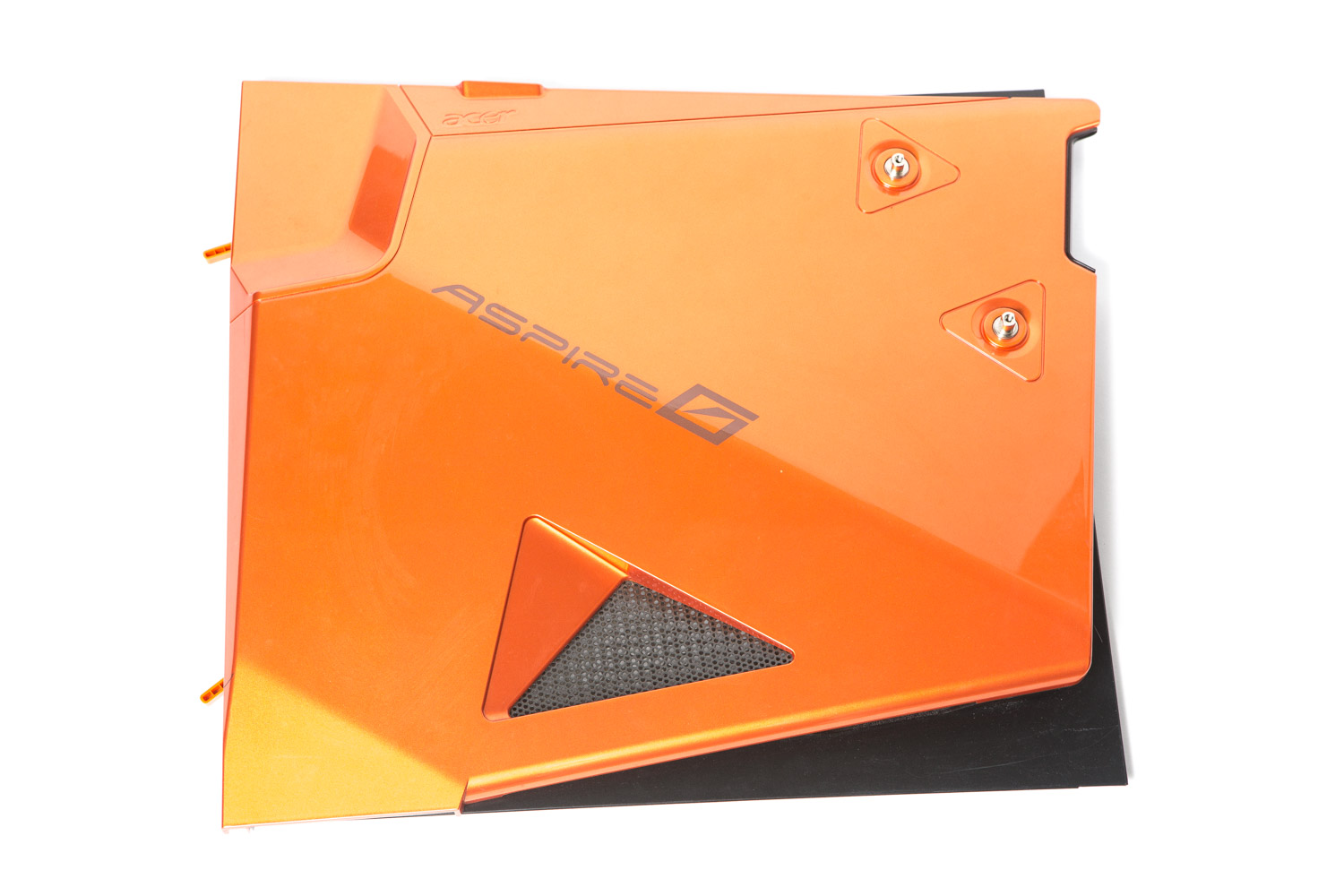

На одной-единственной съемной боковой крышке снизу расположено небольшое треугольное отверстие с черной металлической сеткой. Это единственное отверстие для поступления воздуха в корпус, жаль, система охлаждения производителем не продумана.
По бокам с каждой стороны размещены шарниры, предназначенные для оранжевого щита, причем верхние получили механизм, позволяющий крышке плавно опускаться.
С обратной стороны боковая крышка несъемная, прорезей для забора воздуха в ней нет. В нижнем правом углу можно увидеть наклейки: с лицензией Windows Vista, моделью и штрих-кодом.
Подвижную крышку (она же – щит) можно снять, и тогда корпус примет немного другой внешний вид:
Задняя панель частично окрашена в черный цвет. Блок питания устанавливается сверху, под ним предусмотрено место для вентилятора 92 мм или 120 мм на выдув и семь слотов расширений для PCI устройств.

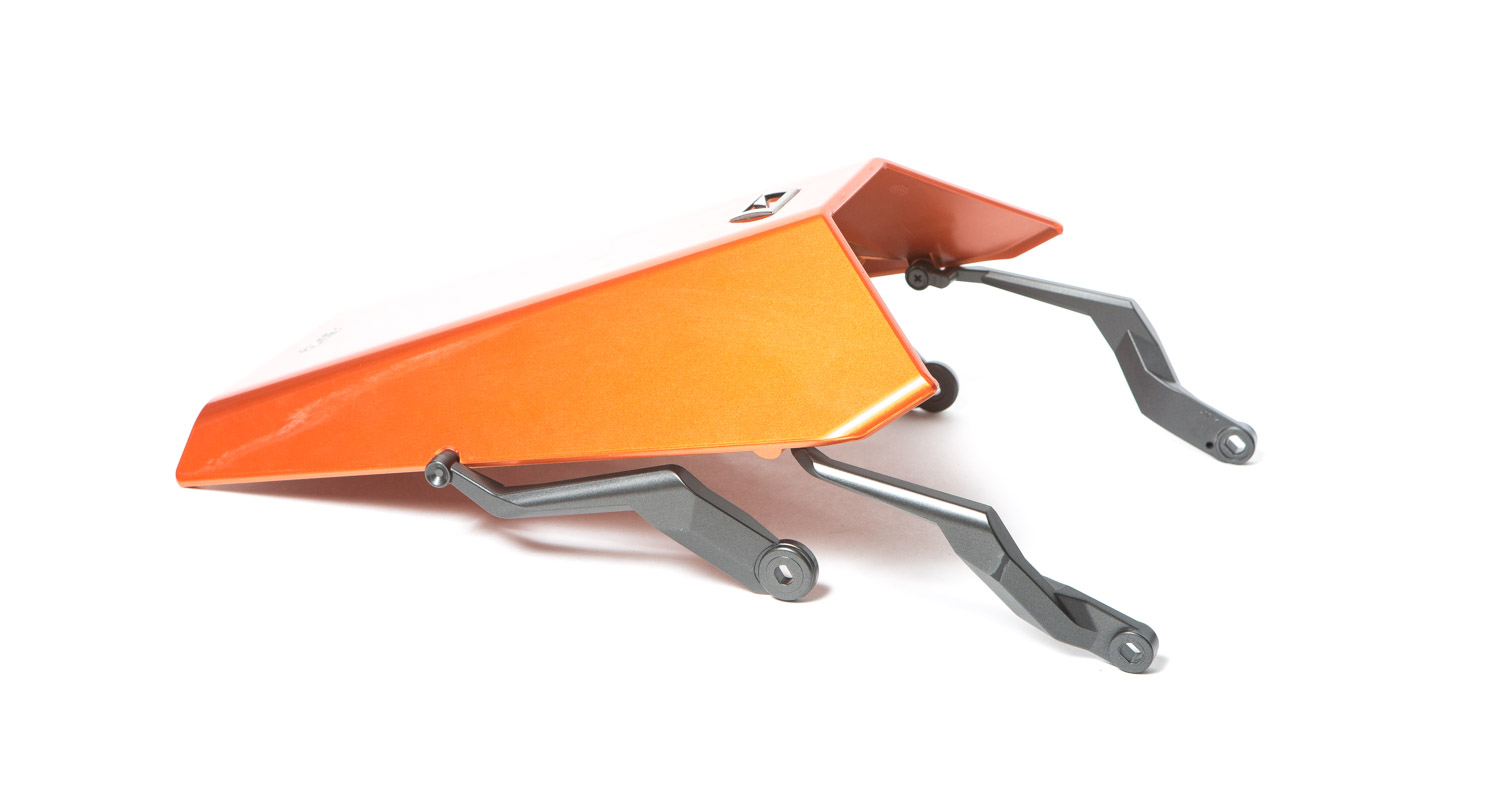

Подвижный щит легко снять, благо крепится он на четыре болта.

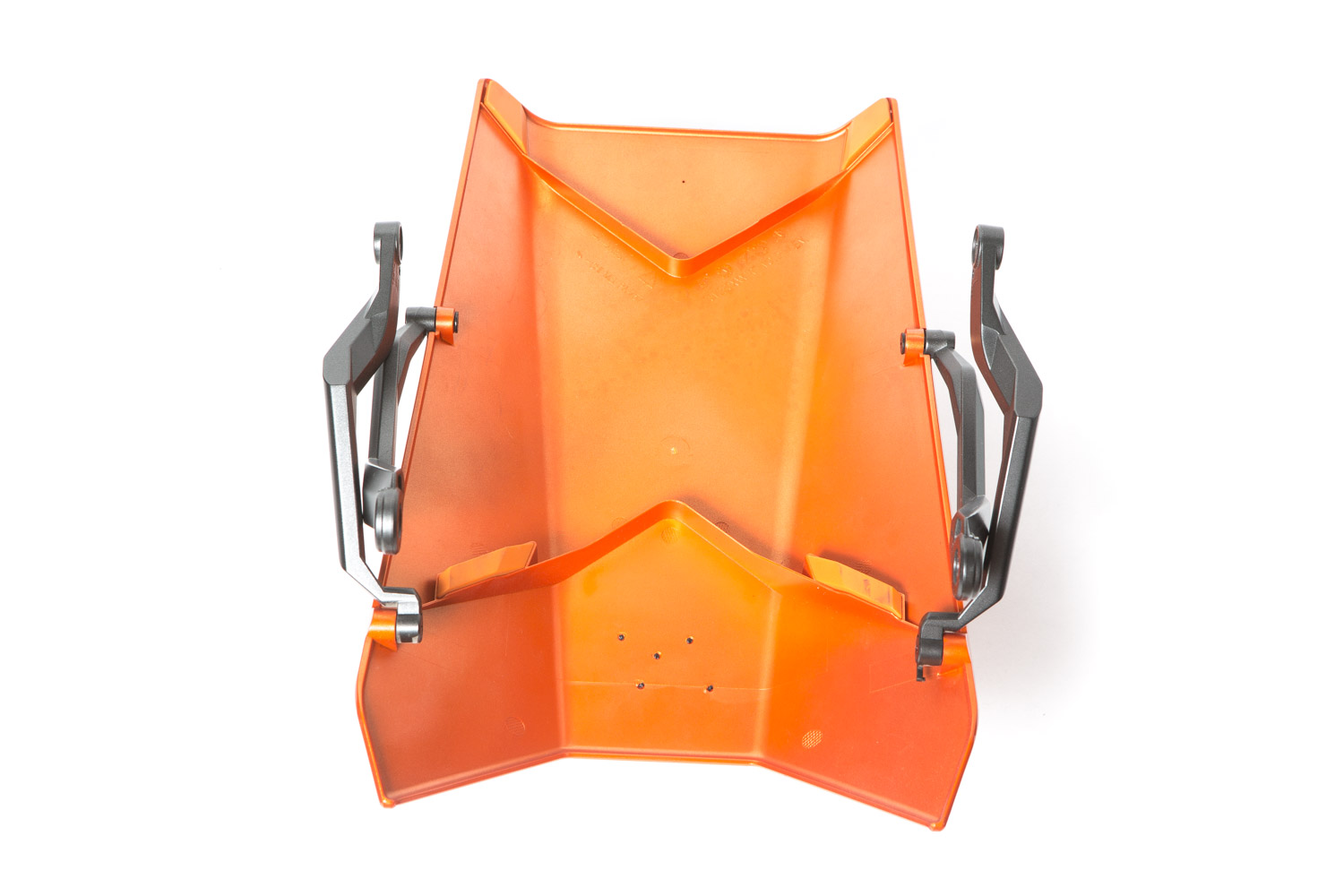

Сама панель выполнена из качественного пластика, на ней закреплены четыре серых подвижных ножки из толстого пластика.
С внутренней стороны присутствуют резиновые прокладки, чтобы не повредить внутреннюю лицевую панель.

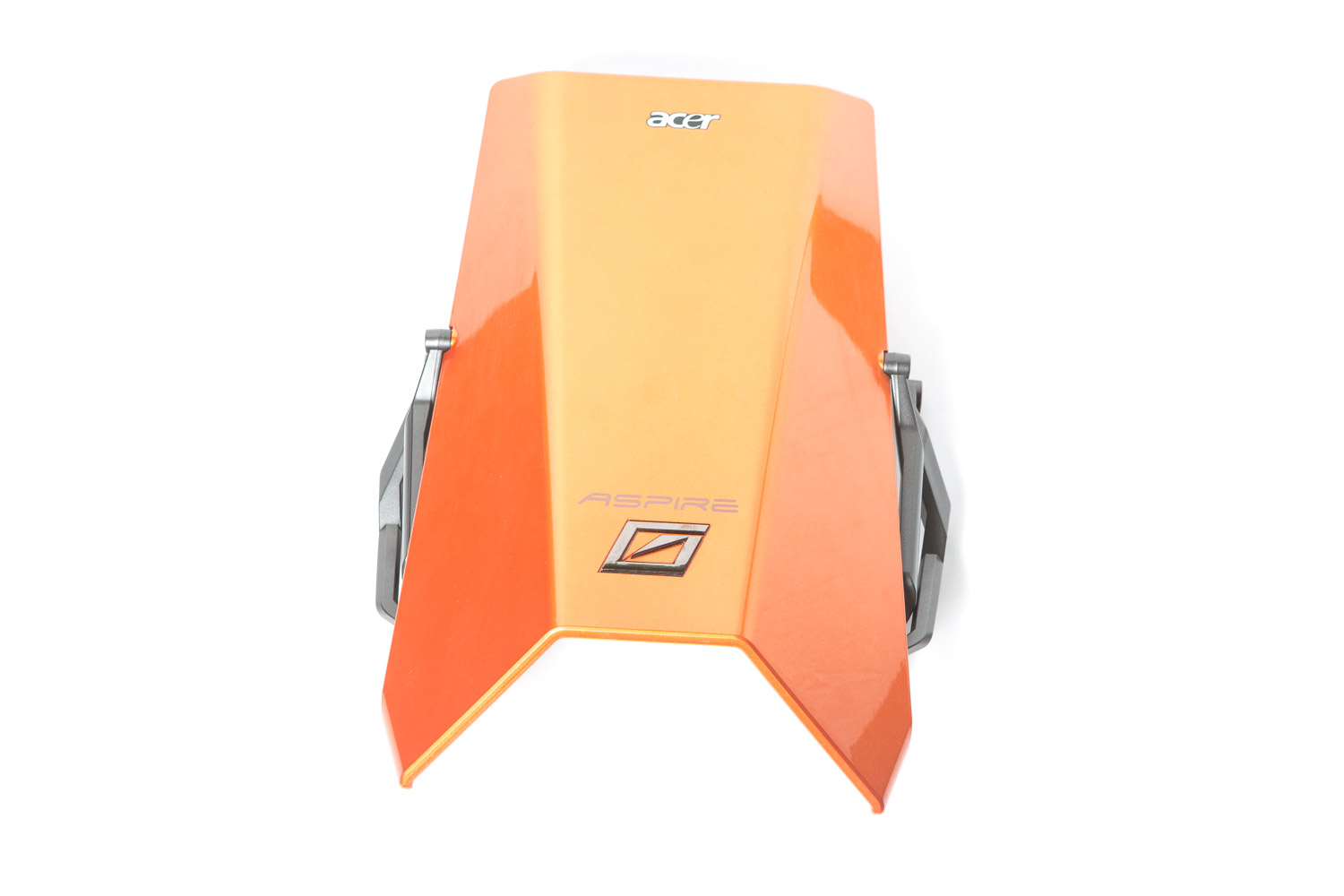

Сверху находится фирменный логотип Acer, а снизу надпись Aspire и логотип линейки.
После снятия боковой крышки корпус визуально сильно сдулся, еще бы – внутри скрывается обычный стальной ящик.
В Acer Predator G7700 можно разместить материнскую плату форм-фактора ATX или mATX и видеокарту длиной всего 260 мм. У более длинных графических ускорителей будет конфликт с корзиной для накопителей. Стоит отметить, что убрать кабели аккуратно за стенку невозможно.
В корпус можно установить два внешних 5.25” устройства, это могут быть только приводы, другие устройства того же формата поставить невозможно. Есть возможность установки одного 3.5” внешнего устройства, но опять же это ограничено только встроенным картридером, другие модели для чтения карт памяти туда не поставить.

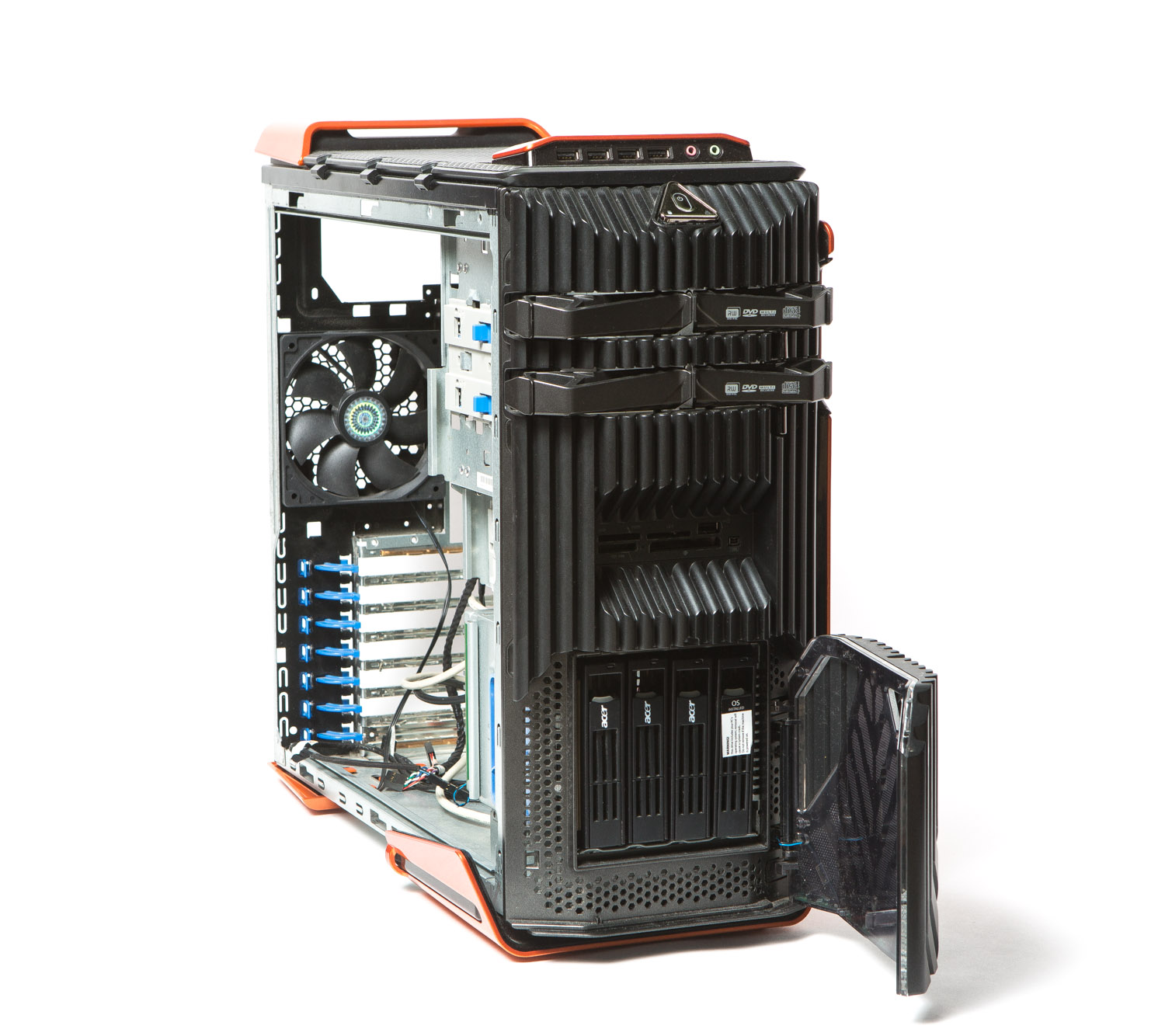

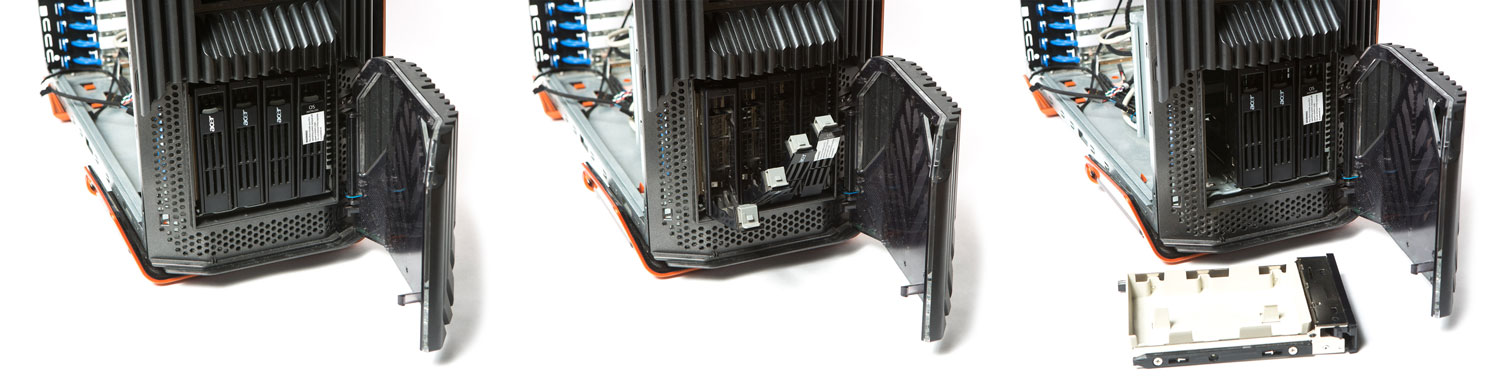

Кроме того, в «Хищнике» предусмотрена корзина для горячей замены четырех 3.5” накопителей, она скрывается за дверцей на передней панели.
Это, пожалуй, одна из фишек корпуса.

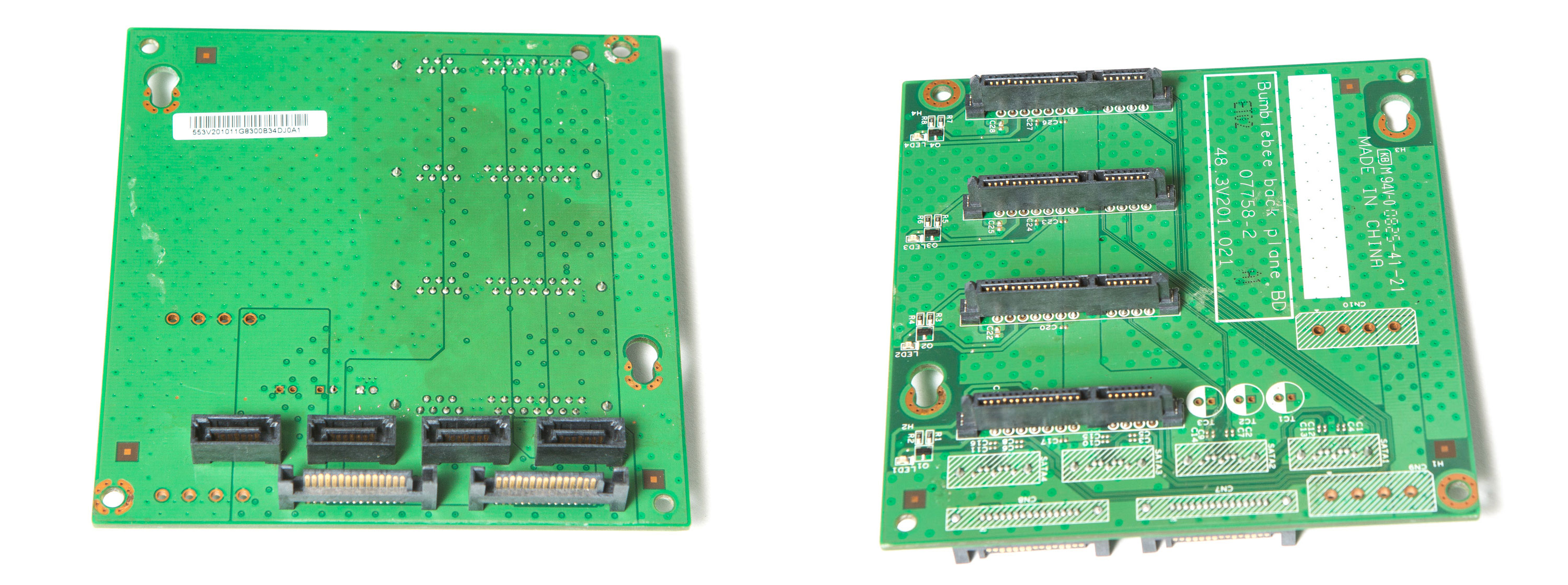

Внутри него находится специальная плата-переходник для подключения накопителей с интерфейсом SATA. Для охлаждения HDD предусмотрен вентилятор размером 70 х 70 х 15 мм, работающий на выдув.
Очень хорошо, что производитель предусмотрел охлаждение корзины с жесткими дисками, но возможность снять и заменить вертушку он не продумал, хотя при желании добраться до нее можно.
С одной стороны платы находятся четыре разъема SATA для подключения к материнской плате, а рядом всего два разъема для подключения питания SATA. С обратной стороны – четыре разъема для подключения SATA накопителей. Получился такой незатейливый переходник для корзины HDD.

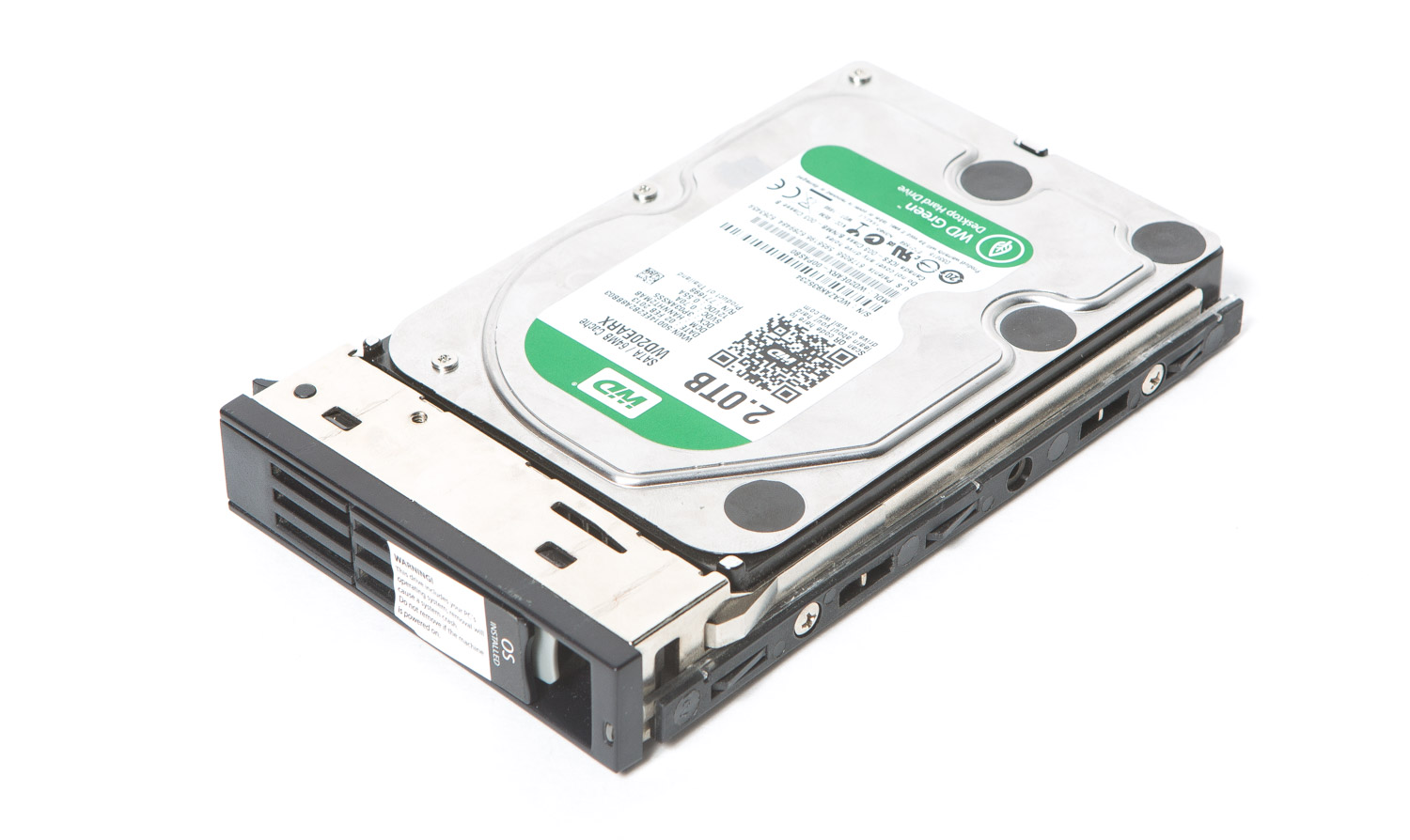

Жесткий диск крепится на четыре болта в съемный модуль, всего же их можно установить до четырех штук.
Необычно выполнены внешние отсеки 5.25”, а именно оформление шторок для привода в виде пасти хищника.
На верхней крышке разместились четыре порта USB 2.0, выход для подключения наушников и микрофона.

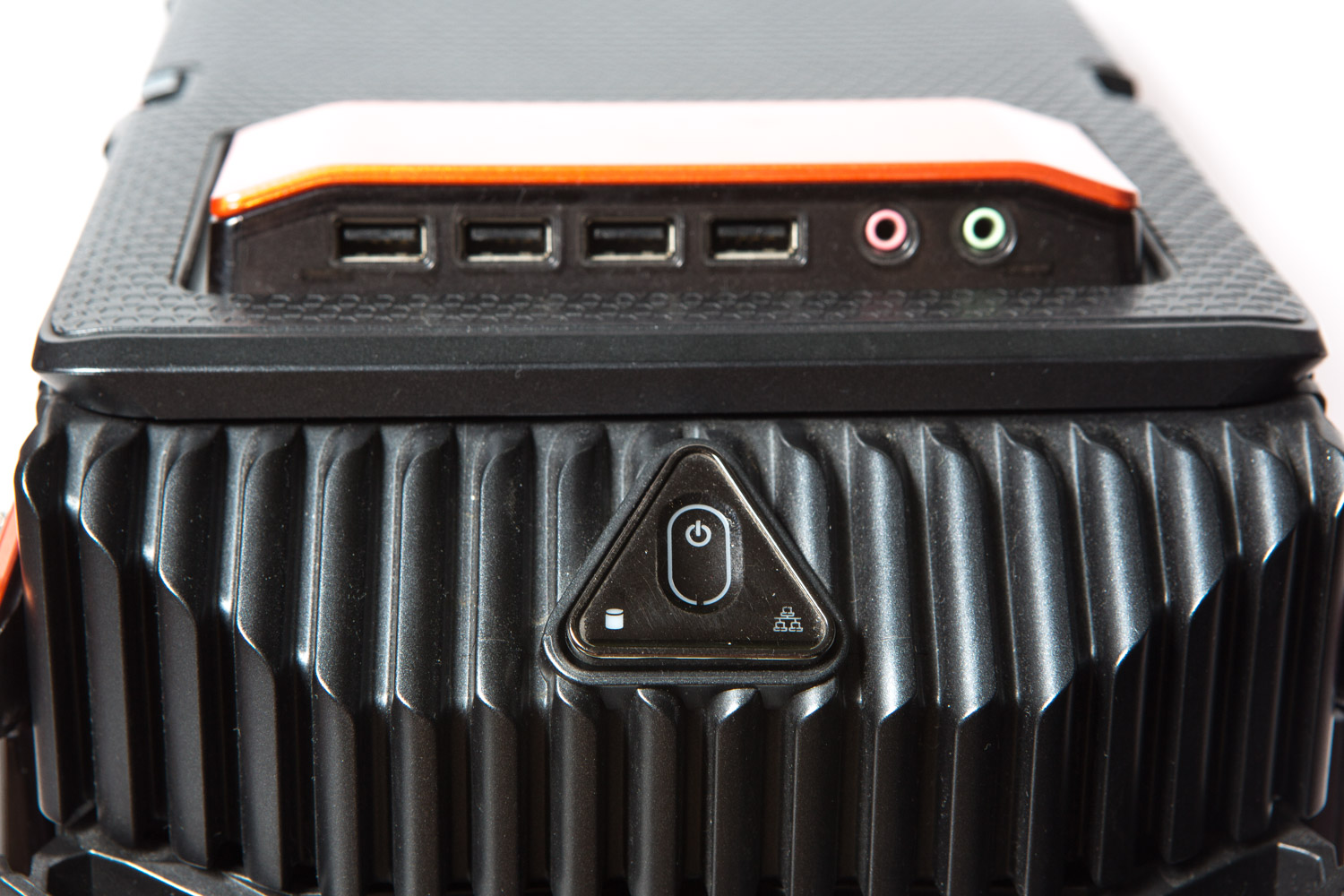

Кнопка включения находится в верхней части передней панели, она довольно большая и получила треугольную форму.
Пластиковая часть крышки съемная, о ней будет рассказано в разделе, посвященном системе охлаждения.
Для того чтобы снять или установить приводы или устройство чтения карт памяти, переднюю панель придется снять.
После снятия практически всех пластиковых элементов перед нами оказывается довольно невзрачный и морально устаревший корпус.
Толщина стали равна 0.85 мм, обработка ее не самая лучшая. Так, при снятии пластиковых панелей я несколько раз порезался.
Верхняя крышка получила целых два слоя стали.
Причем верхний слой черного цвета.
Передняя панель изготовлена из черного толстого пластика хорошего качества, в ее нижней части расположена створка с синей подсветкой.
Все пластиковые элементы корпуса выполнены на высоком уровне.
К качеству пластика нет никаких претензий.
Внутри корпуса скрываются четыре кабеля для подключения к USB 2.0 материнской платы, а также кабель для подключения аудиовыходов, Molex для подключения подсветки и цельный штекер для подключения кнопок и индикаторов.
Последний исполнен так, что его подключение к иным системным платам, за исключением той, что была установлена изначально в корпус, невозможно.
Прямо скажу, что сборка в Acer Predator G7700 – занятие не из приятных. Много проблем вызывают кабели блока питания, для которых не предусмотрено места, хотя в моем случае удалось убрать их в отсек для 5.25” устройств.
Как можно видеть, ничего особенного в корпусе нет, расположение элементов соответствует моделям пяти-семилетней давности. Порадовала возможность использовать высокий процессорный кулер Thermalright Silver Arrow IB-E, никаких проблем с закрытием боковой крышки не возникло.
К сожалению, длина стендовой Asus GeForce GTX 780 DirectCU II сделала невозможным использование корзины для накопителей. Так что не стоит сочетать Acer Predator G7700 с видеокартами длиннее 260 мм, в противном случае придется попрощаться с отсеком для жестких дисков.
Для PCI устройств существуют специальные замки из пластика, но все та же Asus GeForce GTX 780 DirectCU II опять не позволила применить их из-за специальной укрепляющей пластины.
Вид сзади:
Замки для 5.25” устройств:
Замок для 3.5” устройств:
И замок на корзине с накопителями, предназначенный непонятно для чего.
В конструкции СО корпуса Acer Predator G7700 используется только один работающий на выдув 120 мм вентилятор.
Изначально для охлаждения в составе компьютера производитель поставлял необслуживаемую СЖО Asetek LCLC, которая отвечала за температурный режим процессора. На ее радиаторе стоял серверный вентилятор (AD1212DB-F9BGP, 120 х 120 x 38 мм), выдувающий воздух. Кроме того, в состав ПК входила одна или две видеокарты с турбинной системой охлаждения, выгоняющей тепло от GPU за пределы корпуса.
Помимо них на корзине HDD присутствует 70 мм вентилятор, работающий на выдув. За годы службы он начал трещать, и при потребности в нем его лучше заменить.
На первый взгляд, все потеряно для СО корпуса, и нет возможности ничего поставить на вдув. Но если обратить внимание на боковую крышку с внутренней стороны, можно увидеть перфорацию, которая идеально подходит для установки двух 120 мм вентиляторов: сверху (напротив процессора) и снизу (напротив видеокарты).
Сделать это не составит труда, благо пластиковая часть крышки съемная.
Если напротив видеокарты поставить вентилятор с подсветкой,…
… то треугольная прорезь в боковой крышке будет подсвечена.
Именно из нее будет браться свежий воздух.
Важным элементом Acer Predator G7700 является подсветка передней панели, приведу для примера несколько снимков.
Подсветка синего цвета.
Она не яркая и не режет глаза, выполнена в форме треугольника в виде полосок.
Напоследок снимок треугольного окна в боковой стенке.
Тестовая конфигурация
Методика тестирования
Прогрев корпуса выполнялся одновременно при загрузке CPU и GPU в течение 20 минут. Нагрузка процессора осуществлялась при помощи Linx 0.6.5, нагрев и нагрузка видеоядра – MSI Kombustor 3.0 (1920 х 1800, Antialiasing 8XMSAA).
Средняя температура в помещении – 28 градусов, температура минимально опускалась до 27°C и поднималась до 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C). Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении в момент тестирования – ~60%.
Измерение уровня шума проводилось цифровым шумомером Victor 824 (с диапазоном 30-130 дБ) с расстояния 15 см от корпуса, уровень шума в помещении – 30-31.5 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Уровень абсолютной тишины в комнате находится на отметке 30.5-31.5 дБ, возможная погрешность равна 1.5 дБ.
Показатели ниже 37 дБ говорят о тихой и практически бесшумной работе, ниже 33 дБ можно назвать абсолютно бесшумным результатом. Диапазон 37-46 дБ является средним и приемлемо комфортным уровнем шума, значения выше 48 дБ являются неприемлемыми для комфортной работы.
К сожалению, корзину для HDD задействовать не удалось из-за несовместимости со стендовой видеокартой, так что измерение температур жестких дисков в Acer Predator G7700 не проводилось.
Уровень шума
На выдув в корпус был установлен вентилятор Scythe Slip Stream (SY1212SL12SL), который работал на постоянных оборотах 900 об/мин. В деле выброса горячего воздуха из системного блока ему помогала 120 мм вертушка блока питания Corsair AX760.
Установленный на процессорном радиаторе вентилятор Thermalright TY-143 при нагрузке работал на скорости 1450 об/мин, в состоянии покоя его обороты составляли 900 об/мин. Вентиляторы видеокарты разгонялись под нагрузкой до 1600 об/мин, в состоянии покоя их обороты были на отметке 1050.
Уровень шума. дББлагодаря толстым стенкам уровень шума закрытого корпуса значительно ниже по сравнению с открытым стендом. Итак, можно записать в плюсы отличную шумоизоляцию.
Температурные режимы
Изначально Acer Predator G7700 тестировался при одновременном прогоне стресс-тестов Linx 0.6.5 и MSI Kombustor 3.0 в течение 20 минут. Полученные результаты представлены на графике ниже.
Температура, °CТемпературы в закрытом системном блоке нельзя назвать критично высокими, все в пределах нормы. После открытия корпуса большое снижение температур наблюдается только для видеокарты и материнской платы.
Дополнительно было устроено часовое тестирование для открытого и закрытого корпуса в игре Middle Earth – Shadow of Mordor при разрешении 2600 х 1600 и качестве графических настроек «Ультра».
Температура, °CПо итогам игровых тестов был получен схожий с синтетикой результат. Падение температуры после открытия корпуса оказалось значительным только для CPU, температуры материнской платы и видеокарты упали незначительно.
Кому-то этот корпус может показаться ужасным, кому-то прекрасным, но со своей задачей он справляется. И пусть пока собираешь в Acer Predator G7700 «железо», поневоле задумываешься о смысле выбора такого системного блока, но по сути упаковать всю начинку достаточно один раз. Зато потом, когда он собран и стоит на столе, часто возвращаешься к мысли о том, что «В наше время умели делать красивые корпуса». Лично мне за несколько дней знакомства с ним «Хищник» понравился настолько, что я мог бы даже полюбить оранжевый цвет.
Что касается достоинств. Быстрый доступ к жестким дискам придется по вкусу многим пользователям, эта опция выгодно отличает продукт Acer на фоне прочих оппонентов, несмотря на его моральную старость. Правда, для меня данная функция оказалась бесполезной, и корзину HDD задействовать не удалось. К плюсам можно отнести и отличное шумоподавление за счет толстых стенок, и удобное расположение разъемов USB, разве что к отсутствию USB 3.0 можно придраться, и наличие красивой синей подсветки.
С другой стороны, при планировании покупки такого корпуса и сборки последующей системы нужно помнить о том, что длина видеокарты ограничена 260 мм. Да и систему охлаждения Acer Predator G7700 нельзя назвать продуманной. Хотя проблему с температурным режимом компонентов можно решить установкой хорошего вентилятора на выдув, который вкупе с вертушкой блока питания способен сыграть на понижение. Ну а задача поступления свежего воздуха внутрь снимается при установке вентилятора на боковую крышку. Остаются лишь заморочки с заменой пропеллера, охлаждающего корзину с HDD, но и они решаются благодаря смекалке.
И если вы любитель красивых вещей, и Acer Predator G7700 попался где-то на барахолке вам на глаза, рекомендую задуматься о покупке этого корпуса.
