За последнее время ассортимент продукции Antec пополнился новыми моделями. Так, недавно в лаборатории побывал выполненный в формате Super Midi Tower корпус Nineteen Hundred, который оставил очень положительные впечатления. На очереди еще один претендент на звание лидера, но теперь уже в сегменте Mini Tower – Antec ISK600, входящий в серию ISK и рассчитанный на материнские платы форм-фактора Mini-ITX.
В первую очередь он может похвастать поддержкой процессорных кулеров высотой до 170 мм, а также графических адаптеров длиной до 317 мм.
Помимо симпатичного строгого дизайна со шлифованной отделкой, ISK600 получил конструкцию из смеси алюминия и стали, поддерживает установку 240 мм радиатора системы жидкостного охлаждения и немалого количества накопителей, а от конкурирующих решений его выгодно отличает цена.
Обзор Antec ISK600, который состоялся благодаря нашему партнеру – компании Регард, начнем с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Продукт Antec поставляется в небольшой картонной коробке, форма которой ближе к кубической. Ее габариты: 42 x 31 x 25 см (Д x Ш x В). Масса брутто составляет 3.75 кг.
Оформлена упаковка в ярком стиле. На глянцевом синем фоне обращает на себя внимание контрастная желтая вертикальная линия. Приводится фотография корпуса и его основные конструктивные фишки, которые снабжены информацией. Спецификации представлены на верхней стороне на нескольких языках, в том числе на русском. А вот ручки для переноски коробки не предусмотрены.
Внутри ISK600 стандартно упакован в прозрачный полиэтилен и зажат между двумя демпферами-фиксаторами из вспененного полиэтилена.
Аксессуары вместе с инструкцией скрываются внутри корпуса в прозрачном пакетике. Комплект поставки на редкость скромен и содержит лишь винты, да несколько стяжек для проводов.
В руководстве отсутствует описание сборки ПК, лишь приведены иллюстрации фрагментов корпуса с их частичным описанием, в том числе на русском языке.
В комплект поставки Antec ISK600 входит:
И на этом все.

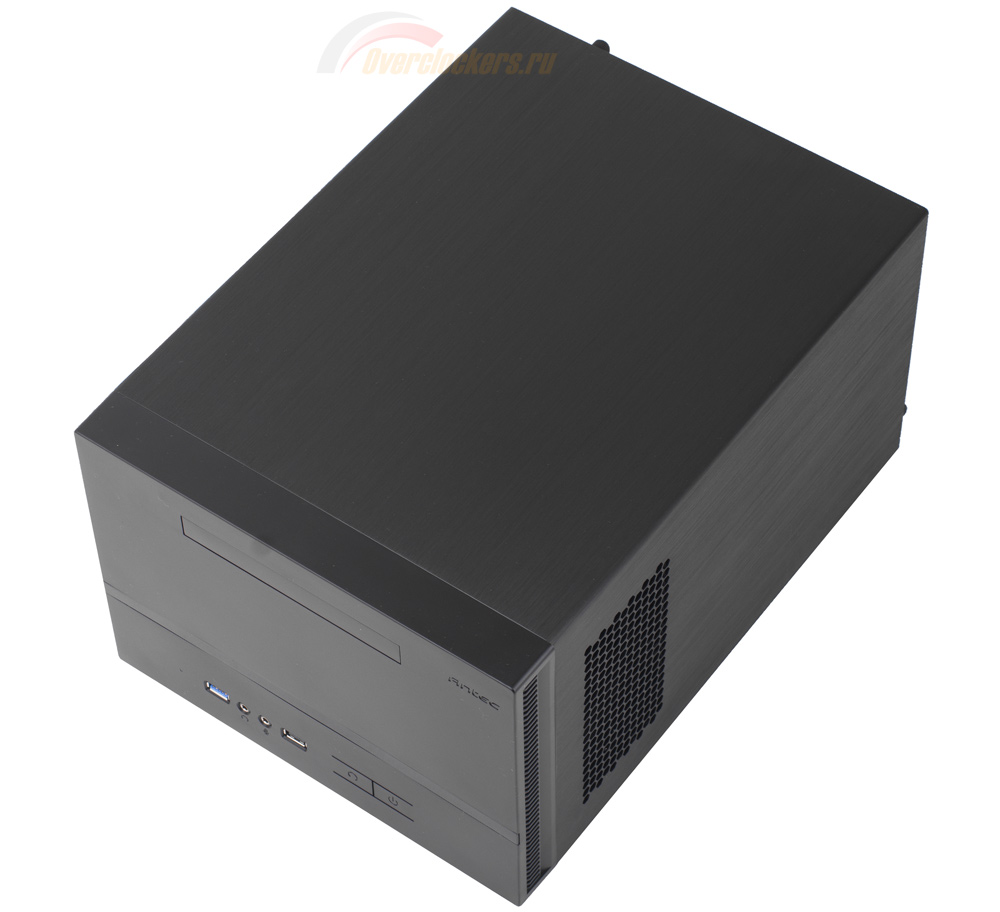

Antec ISK600 представлен на рынке только в одном цветовом исполнении – в полностью черном виде. По конструкции продукт напоминает чуть удлиненный в глубину куб.
Дизайн корпуса можно назвать строгой классикой. Количество лишних (или ненужных) элементов сведено к минимуму, по сути, перед нами своеобразная «коробочка».
Герой обзора выполнен в форм-факторе «маленькая башня» (Mini Tower). Его габариты: 260 мм в ширину, 195 мм в высоту и 369 мм в глубину, масса нетто – 3 кг.
Материал изготовления шасси корпуса – холоднокатаная сталь SECC толщиной 0.8 мм. Верхняя и боковые панели изготовлены из анодированного алюминия с характерной декоративной шлифовкой «под асфальт» с внешней стороны. Не обошлось здесь и без традиционного пластика – им отделана фронтальная панель.
Лицевая часть корпуса монолитна. На ней отсутствует какая-либо перфорация, забор прохладного воздуха осуществляется через вентиляционные отверстия с боков пластиковой панели.
В ее верхней части расположен один отсек для низкопрофильного оптического привода, а в нижней сосредоточены органы управления, включающие в себя кнопки включения и сброса, по одному порту USB 3.0 (подключение внутренним разъемом USB 3.0) и USB 2.0, и пару стандартных аудиогнезд mini-jack 3.5 мм (только HDA).
Одним из декоративных элементов фронтальной панели ISK600 является полупрозрачная акриловая вставка в нижней половине. При работе ПК она излучает тусклый рассеянный синий свет, радуя глаз. При необходимости ее можно отключить, благо подсветка питается через разъем «Molex».
Тыловая панель Antec ISK600 ничем не выделяется. Помимо вытяжного вентилятора, присутствует вырез под I/O-заглушку системной платы и два слота расширения, которые закрыты съемными перфорированными заглушками. Разъем для подключения кабеля питания 220 В расположен с левой стороны, короткий провод-удлинитель от него проложен внутри корпуса к передней части (блок питания в данном случае располагается спереди).
Верхняя панель и обе боковины представляют собой цельнолитую алюминиевую П-образную конструкцию. Снимается она сдвигом назад и вверх после откручивания с тыловой стороны трех винтов с накатанной пластиковой головкой, предоставляя доступ к внутренностям корпуса с верхней и боковых сторон.
Эта часть отличилась весьма хлипкой консистенцией: мало того, что при закрытии крышки придется слегка повозиться, подгоняя каждую из сторон в нужный разъем шасси, так еще и верхняя часть норовит все время выскочить.
Сверху корпуса вентиляция не предусмотрена, зато обе боковины оборудованы в передней части вентиляционными решетками в виде крупных сот, без наличия каких-либо противопылевых фильтров. Если в систему будет установлена длинная видеокарта эталонного дизайна, турбина СО окажется аккурат возле вентиляционной решетки.
На днище корпуса, помимо четырех приклеенных невысоких резиновых ножек, есть небольшая вентиляция с правой стороны в задней части. А больше ничего интересного.
Внутренняя компоновка модели Antec необычна для стандартной «башни», но типична для большинства подобных малогабаритных корпусов. Наворотов не наблюдается, все сделано простенько, но со вкусом.
Как и снаружи, внутри ISK600 полностью черный.
Конструкция шасси прочная, кроме того, она дополнительно усилена верхними кронштейнами для накопителей. Собранную систему можно без проблем поднимать за бока, перекосов конструкции не наблюдается вовсе.
Предусмотрен открытый доступ к внутренностям сверху и с обеих сторон, что должно облегчить манипуляцию комплектующими и обеспечить удобную сборку системного блока.

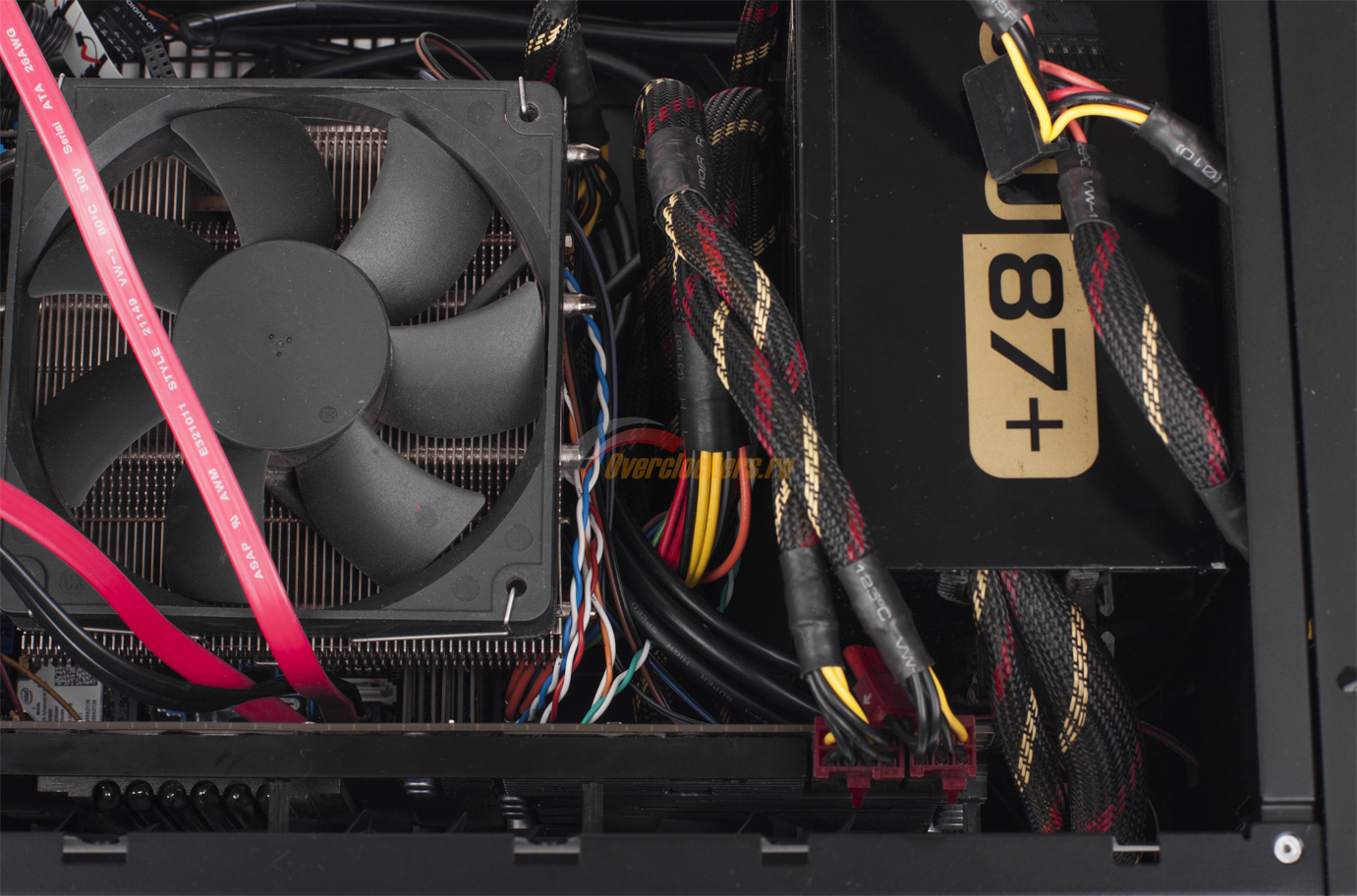

Блок питания располагается в передней части в вертикальном положении на мягких прокладках. С передней стороны корпуса БП окружают мягкие прокладки, дабы снизить передаваемую от него вибрацию.
Стоит отметить, что блок питания требуется устанавливать вентилятором к фронтальной стороне, где он будет осуществлять забор прохладного воздуха через передние боковые вентиляционные прорези. Подключается он проложенным с тыловой стороны удлинителем, где выведен соответствующий разъем для подключения сетевого кабеля 220 В.
Заявленная производителем максимальная длина модели блока обозначена как 140 мм, но на деле можно вместить и 160 мм БП. И даже не придется мудрить с прокладкой проводов от него. Как видно на фотографии ниже, установленная длинная видеокарта совсем не мешает выводу проводов.
Прочие провода легко прокладываются под ней.
Да и свободного места для размещения их внутри корпуса достаточно.
Все провода без проблем удалось разместить возле блока питания. С этим у Antec ISK600 все продумано гладко.
Для материнской платы предназначено место в задней части корпуса на днище, куда она прикручивается в горизонтальном положении на припаянные к нему стойки. Поддерживается лишь один форм-фактор системных плат – Mini-ITX.
Благодаря высоте корпуса в него можно установить процессорный охладитель высотой 170 мм, что не часто встретишь не только в подобных малогабаритных решениях, но и не в каждой «средней башне».
Длина видеокарты может быть до 317 мм.
Обратите внимание, что установленный двухслотовый графический адаптер располагается заподлицо с боковиной. Если учесть, что на боковой панели вентиляционная решетка предусмотрена только в передней части, да и то небольшая, то вердикт прост – должного охлаждения ускорителя не будет. Это можно уверенно сказать уже сейчас. Во всяком случае, будет справедливо для модели оригинального дизайна.

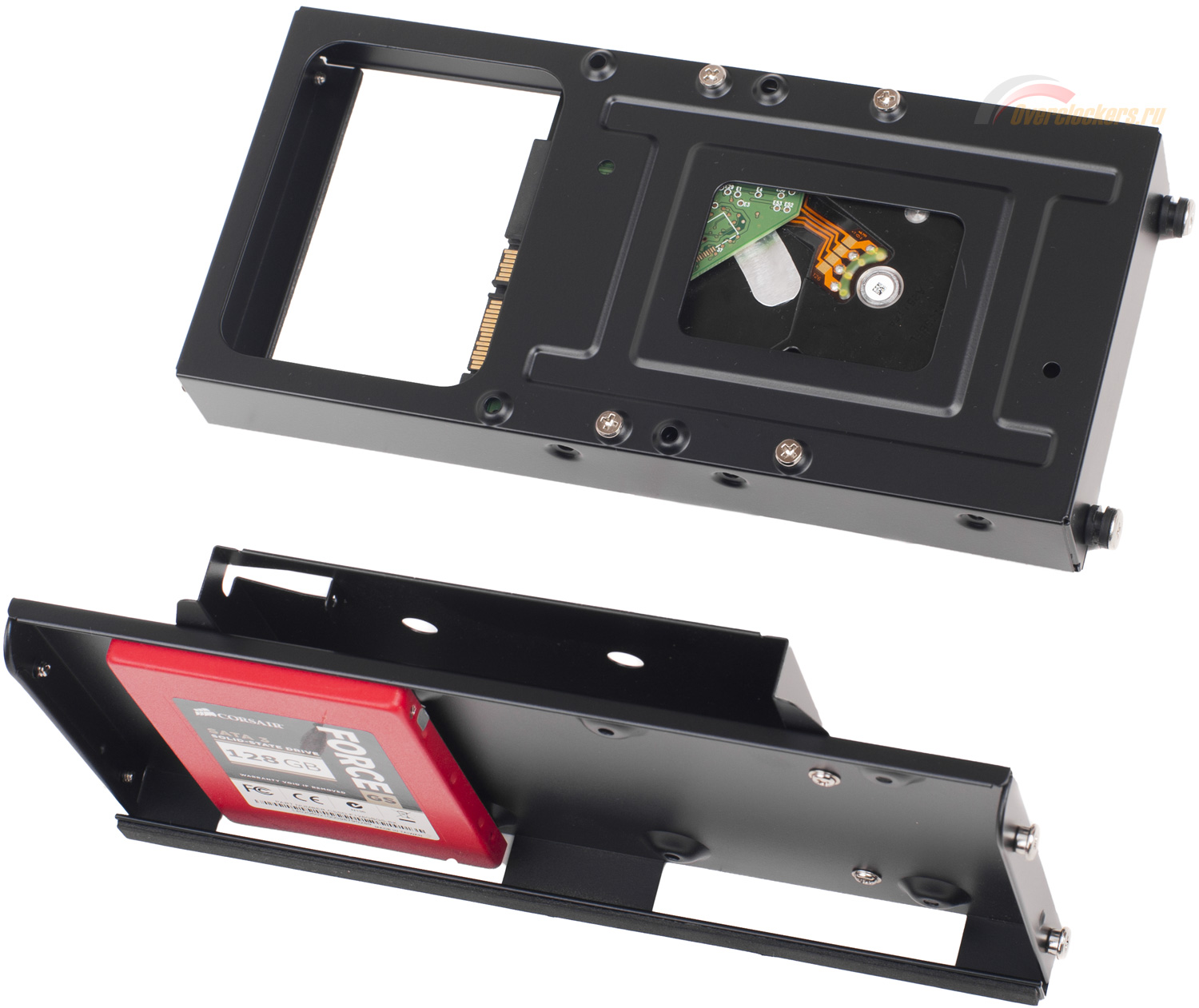

Интересно в Antec ISK600 реализовано крепление накопителей. Всего их можно установить до трех штук: один 3.5-дюймовый и два 2.5-дюймовых. Для них предназначены установочные места в самой верхней части корпуса, на специальных съемных кронштейнах, куда диски прикручиваются винтами, без применения антивибрационных прокладок.
Оба кронштейна вставляются в специальные пазы в шасси, без применения винтов. Средний, предназначенный для 3.5-дюймового жесткого диска, в месте соприкосновения с боковинами оборудован силиконовыми прокладками, обеспечивающими защиту от вибрации.
Кроме того, на обоих кронштейнах сверху есть мягкие прокладки, которые контактируют с верхней панелью и снижают передаваемую от HDD вибрацию.
В случае с ISK600 доступна установка лишь низкопрофильного оптического привода. Для него предусмотрено место в передней верхней части, куда он прикручивается посредством винтов в специальный отсек, расположенный под передним кронштейном для накопителей.
Особых проблем при сборке компьютера в Antec ISK600 выявлено не было. Да, за счет плотной компоновки собирать ПК не очень удобно, как и в других подобных корпусах, но ничего неординарного встретить не пришлось.
Как и в случае с ними, следует заранее подключить к плате SATA-кабели, а также все необходимые порты. Потом это сделать будет непросто.
Система вентиляции Antec ISK600 наделена одним фирменным семилопастным вентилятором на гидродинамическом подшипнике (FDB), расположенным на тыловой панели и функционирующим на выдув.
Его типоразмер – 120 х 120 х 25 мм (иные типоразмеры в корпусе не предусмотрены), номинальная скорость вращения крыльчатки – ~1200 об/мин. Разъем питания – трехконтактный.
Вентилятор оборудован двухпозиционным переключателем скорости вращения, который выведен на отдельном проводе и болтается внутри. При переключении в режим Low происходит снижение оборотов до 800 об/мин. Все бы ничего, да только для переключения скоростей придется снимать верхнюю крышку.
В плане расширения СО корпусу похвастать практически нечем, за исключением поддержки им двухсекционного Slim 240 мм радиатора системы жидкостного охлаждения на правой боковой панели. Вместо него здесь можно разместить и два 120 мм вентилятора. Но из-за практически отсутствующих на боковинах вентиляционных решеток, вряд ли стоит заниматься чем-то подобным.
| Название модели | Antec ISK600 |
| Тип конструкции | Mini Tower |
| Габариты корпуса (Ш х В х Г), мм | 260 x 195 x 369 |
| Масса корпуса (нетто), кг | 3.0 |
| Материал корпуса | Сталь / Алюминий / Пластик |
| Цветовая вариация | Черный |
| Внешние 5.25" отсеки, шт. | 1 (низкопрофильный оптический привод) |
| Внутренние 3.5" отсеки, шт. | 1 |
| Внутренние 2.5" отсеки, шт. | 2 |
| Слоты расширения, шт. | 2 |
Внешние порты |
1 x USB 3.0 1 x USB 2.0 HD Audio |
| Поддержка материнских плат | Mini-ITX |
| Штатная система охлаждения | Тыловой вентилятор: 1 x 120 мм (~1200/800 об/мин, выдув) |
| Расширение СО | Боковой вентилятор: 2 х 120 мм |
| Поддержка СЖО | 240 мм радиатор на боковой панели |
| Максимальная длина видеокарты, мм | 317 |
| Максимальная высота кулера CPU, мм | 170 |
| Максимальная длина блока питания, мм | 140 (160 реальная). |
Во время испытаний в Antec ISK600 собиралась следующая система:
Эффективность системы охлаждения Antec ISK600 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска. Во время испытаний на открытом стенде материнская плата располагалась горизонтально. Компоненты тестировались в двух режимах: при наличии одного штатного вентилятора при его оборотах ~1200 об/мин (режим «H» на графиках) и ~800 об/мин (режим «L»).
Стоит сразу отметить, что из-за не самого лучшего охлаждения видеокарты, температурные режимы CPU и HDD тестировались с демонтированным видеоускорителем, из-за создания им внутри корпуса паразитных повышенных температур.
Стендовый процессор был разогнан до частоты 4300 МГц путем увеличения множителя до 43. Напряжение Vcore поднималось в BIOS материнской платы до 1.33 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z в нагрузке составляло 1.32 В. Оперативная память функционировала на частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева ЦП применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный «запасной» прогон.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 минут. Температурные показатели с «винчестера» снимались с помощью программы HWMonitor 1.24.
Видеокарта функционировала на частотах 783 МГц по ядру и 4020 МГц по памяти. Напряжение ядра в нагрузке составляло 1.05 В.
Для ее прогрева использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
Скорость вращения крыльчаток вентиляторов системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – ~1800 об/мин (50%). Также использовался режим Auto, где скорость вращения при максимальных 100% оборотах составляла ~3300 об/мин.
Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.1. Стоит учесть, что стендовый видеоускоритель получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого им воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.5 |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.69.0 x64 |
| Нагрев GPU | Heaven Benchmark 4.0 |
| Мониторинг GPU | MSI Afterburner 3.0.1 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | HWMonitor 1.24. |
Температура окружающей среды в районе тестового стенда поддерживалась равной 29°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/- 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CВ режиме High температура процессора в Antec ISK600 оказывается меньше по сравнению с открытым стендом на два градуса по Цельсию, что является отличным результатом. При включении Low температура повышается, и теперь уже Open Stand превосходит корпус на 4°C. Собственно – и там, и там придраться не к чему, полный порядок.
Зато с охлаждением видеокарты нереференсного дизайна дело обстоит не так хорошо. Она расположена вплотную к боковине, что практически блокирует нормальный забор воздуха. Во всех режимах температура подскакивает до 97°C, после чего срабатывает защита от перегрева. И, несмотря на то, что в режиме Auto вентиляторы СО раскручиваются до максимальных оборотов ~3300 об/мин (100%), все равно наблюдается полный провал. Теоретически модель эталонного дизайна с турбинной системой охлаждения способна показать результат лучше.
С охлаждением жестких дисков ситуация в порядке. Температура HDD в нагрузке в режиме High составляет 41°C, в то время как на открытом стенде она подскакивает до 52°C. В режиме Low охлаждение «винчестера» ухудшается на четыре градуса – до 45°C, что является нормой даже с учетом жаркого помещения, где проходило тестирование.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Задача – исследовать шумность системы в целом и сравнить ее с шумом от открытого стенда. Скорость вращения крыльчатки вентилятора процессорного кулера не изменялась, шпиндели жесткого диска продолжали функционировать, а обороты СО видеокарты оставались минимальны (~1200 об/мин). Тестирование проводилось в двух режимах: High и Low.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~27 дБ. Замеры проводились на расстоянии 1 м от системного блока, так как именно на таком расстоянии пользователь чаще всего находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов и вверх на 20 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБВ плане шумности показатели корпуса можно назвать неплохими. В режиме High ситуация не идеальная, но приемлемая – находиться возле ПК комфортно. В режиме Low субъективно наблюдается полный комфорт.
Активное перемещение головок HDD привносит несильное стрекотание, причем какое-либо «громыхание» отсутствует, а вибрация на корпус передается слабо. Реализация крепления HDD в Antec ISK600 сделана на довольно хорошем уровне.
Antec ISK600 – хороший корпус для сборки HTPC. А вот собирать в нем игровой ПК не рекомендуется, вследствие непродуманной организации охлаждения видеокарты оригинального дизайна и катастрофического ее перегрева.
Заслуживает похвалы довольно низкий уровень шума, хотя в режиме High в случае тихого ПК он становится заметен. Кроме того, в корпусе неплохо реализовано крепление жесткого диска, обеспечивая его тихую работу.
Недостатком, как было упомянуто выше, является плохое охлаждение нереференсного графического ускорителя. Здесь могло бы помочь удлинение вентиляционной решетки с левой боковой стороны, а лучше и с правой.
Что касается стоимости Antec ISK600, то на момент написания статьи в московской рознице она составляет ~2700 рублей, что весьма неплохо и ниже, чем у многих конкурентных аналогов.
Плюсы Antec ISK600:
Минусы корпуса:
