Компания Thermalright известна каждому оверклокеру, кто хоть раз обращал свое внимание на эффективные процессорные кулеры и вентиляторы. Изначально данная фирма позиционировала себя исключительно как марку для энтузиастов, но впоследствии сменила гнев на милость и выпустила различные линейки продуктов, относящихся к среднему ценовому диапазону. Одним из таких устройств стал кулер True Spirit 140, практически сразу же завоевавший многочисленные награды.
Новая (по временам 2012 года) модель системы охлаждения являлась производной от топового Archon, обладала схожей конструкцией, и вообще, неосведомленный пользователь мог бы и перепутать их. Выпуск такого решения был шагом в верном направлении, благо о компании Thermalright заговорили по-новому. Особенно, если учитывать тот факт, что разница в эффективности между двумя упомянутыми кулерами практически сходит на нет.
Прошло два года, и что-то побудило компанию еще раз обратиться к популярному продукту True Spirit 140. Поскольку весьма успешному образцу не требовалась реальная работа над ошибками, то можно говорить не столько об улучшении устройства, сколько о взгляде на него под другим углом. Был немного переработан дизайн, увеличены тепловые трубки, заменен вентилятор – обо всем этом мы и поговорим подробнее в обзоре.
Начнем, прежде всего, с упаковки и внешнего осмотра устройства.
Кулер Thermalright поставляется в картонной упаковке средних размеров, на которой присутствуют изображения испытуемого.
Если поставить коробку ребром, то можно увидеть краткую таблицу характеристик. К сожалению, компания-производитель известна своей нелюбовью к подробному изложению данной информации о продукте.
Стоит отметить, что за последние пару лет дизайнеры дополнительно поработали над оформлением и яркостью упаковки, и теперь ей намного проще привлечь к себе внимание. По-видимому, компания решила повысить престижность и класс продукта, поскольку многие изменения носят чисто визуальный характер.
Комплект поставки хорошо проработан. Как-никак, современные модели систем охлаждения Thermalright побороли проблему специфических креплений и совместимы со всеми актуальными (да и не очень) платформами.
Помимо радиатора и вентилятора, внутри упаковки пользователь найдет:
Предусмотрено все для установки «с нуля». Руководство скрупулезно описывает однообразный процесс крепления каждого элемента, присутствуют иллюстрации. Словом, даже непродвинутый пользователь ПК сможет провести эту операцию без подготовки.
Что касается расположения внутри упаковки, то оно нисколько не изменилось. Радиатор зафиксирован у основания в пенистом материале, сбоку от него (через тонкую прослойку) находится вентилятор, а сверху – небольшая коробка со всем комплектом поставки.
Радиатор является одной из самых важных и интересных частей в воздушных системах охлаждения.
К несчастью, охлаждающий блок из пластин и ребер претерпел лишь незначительные отличия от оригинала, как вы можете убедиться и сами:
Радиатор практически сохранил физические габариты, составляющие 155 х 53 х 171 мм. Несмотря на «математическую» схожесть, теперь у новинки меньше ребер, но больше масса. Последний параметр значительно вырос, почти на 300 г, что немало для радиатора, весящего около 600 г.
Излишки массы были получены, в основном, за счет измененных тепловых трубок устройства.
Да, тепловые трубки это один из тех немногих элементов конструкции, которые были кардинально переработаны в новой версии. У эталона было шесть относительно небольших медных трубок диаметром 6 мм, теперь же разработчик установил 8 мм трубки с никелированным покрытием.
Теоретически такой подход способен увеличить эффективность переноса и рассеивания тепла, но инженеры должны быть уверены, что такая модификация пойдет системе на пользу. Если вся конструкция уверенно работала с меньшим диаметром трубок, то, учитывая прочие параметры, такие как: толщину пластин, их количество, (которое, к слову, сократилось с 50 до 46 штук) и общую площадь рассеивания, нововведения могут не обеспечить желаемого эффекта.
Верхняя часть ребер обзавелась черной крышкой, вероятно, в угоду косметическим изменениям в дизайне устройства.
Каких-либо значимых изменений не найдешь и при взгляде сбоку.
Стоит отметить, что утолщенные трубки теперь занимают больше места непосредственно у основания, что может дополнительно улучшить их теплообмен с подошвой кулера.
Основание радиатора – это тоже то, над чем немного поработали инженеры Thermalright. Как вы можете помнить, эталонная подошва True Spirit 140 хоть и ровна, но не получила того первоклассного зеркального блеска, который был добавлен в новинке.
Отпечаток подошвы достаточно ровный, явные перегибы теперь отсутствуют. Наконец-то в компании перестали делать выпуклые подошвы, которые якобы «способствовали лучшему прижиму», а на самом деле в редких случаях кулер даже не мог стоять ровно на обычном столе.
Хотя на официальном сайте значится, что у Spirit 140 Power в комплекте вентилятор TY-140, на самом деле это ошибка, и он оснащен более новой моделью – TY-147.
Тем не менее, новинка мало чем отличается от предыдущей версии, исключая окраску. Все технические характеристики и форма полностью повторяются.
Спецификации устройства выглядят следующим образом:
| Характеристика | Значение |
| Маркировка | TR-TY147 |
| Диаметр, мм | 140 |
| Толщина, мм | 27 |
| Диаметр ротора, мм | 42 |
| Длина провода, мм | 250 |
| Скорость вращения, об/мин | 900-1300 |
| Воздушный поток, CFM | 28.3-74.0 |
| Уровень шума, дБА | 17.0-21.0 |
| Статическое давление, мм H2O | н/д |
| Сила тока, А | 0.20 |
| Подшипник | EHFB |
| Масса, г | 140 |
| Наработка на отказ, ч | 100 000 |
| Стартовое напряжение, В | 6.0 |
| Стартовая скорость вращения, об/мин | 600 |
| Минимальное напряжение, при котором крутится, В | 5.4 |
| Минимальная скорость вращения, об/мин | 400 |
| Рекомендованная цена, USD | 15 |
Кабель вентилятора средней длины, он оснащен четырехштырьковым разъемом, поддерживающим управление оборотами методом ШИМ.
Кулер Thermalright True Spirit 140 Power тестировался в составе следующей системы:
После создания универсальных креплений, системы охлаждения Thermalright стали устанавливаться проще и понятнее. После пары таких процедур все операции доходят до автоматизма.

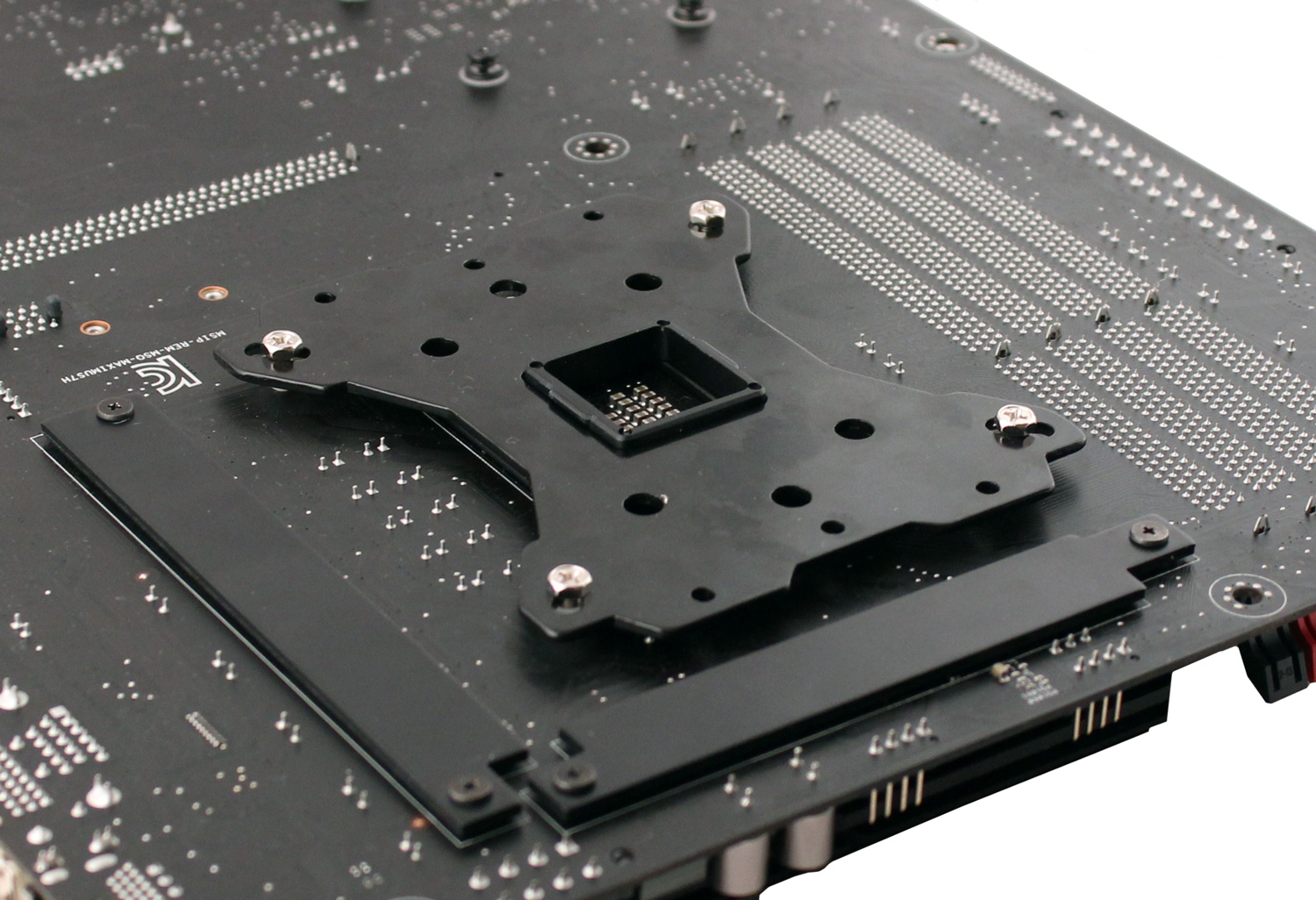

Первым делом необходимо установить крепежную пластину (backplate), вставить в нее винты, а сверху на них закрепить пластиковые шайбы. В комплекте присутствует два набора шайб, но спутать их проблематично: те, что с большим диаметром, используются для установки на платформы AMD.
Далее на винты с шайбами накручиваются крупные гайки, исполняющие роль стоек. Сверху одевается и прикручивается универсальная крепежная рамка.
Дальше все совсем просто. Ставим радиатор и фиксируем его еще одной пластиной, которая прикручивается к рамке. Рамка получила отверстия для крепления с четырех сторон, что позволяет установить радиатор двумя способами: с «выхлопом» на заднюю стенку корпуса или на его верхнюю крышку.
После этих действий остается лишь поставить вентилятор и закрепить его защелками. Стоит отметить, что со времен оригинального True Spirit 140, конструкция защелок немного изменилась и стала удобнее. Теперь они используют полукруглую форму, повторяющую таковую на самих вентиляторах Thermalright, а также более острые уголки, точнее попадающие в пазы.
При работе с открытым стендом установка кулера займет не более пары минут. Вентилятор может мешать модулям оперативной памяти с высокими радиаторами, но все будет зависеть от их «ветвистости». Обычные планки памяти встают без проблем и даже не мешают установке.
Если говорить о качестве крепления, то оно отлично фиксирует радиатор, после чего тот не двигается, особенно если его хорошенько закрутить. Все части выполнены из металла, поэтому никаких проблем с надежностью быть не может.
Естественно, что все пользователи захотят узнать, насколько новинка стала лучше (если стала) за счет всех изменений, а главное – увеличения диаметра тепловых трубок. Поэтому прямым соперником для True Spirit 140 Power станет эталонная версия True Spirit 140. Помимо нее, для сравнения будет добавлен Ice Hammer IH-4800, который во многом похож на эту пару участников, хотя и сделан проще, и стоит дешевле.
Если вспомнить о прямом сравнении с предыдущей версией True Spirit, то стоит учитывать тот факт, что новинка хоть немного, но дороже оригинала, а это выливается в разницу, составляющую около $5-10. Если сравнить характеристики, то «на бумаге» обновленный кулер кажется немного лучше, что оправдывает такие изменения в ценовой политике. С другой стороны, True Spirit 140 в любом случае уже практически пропал из продажи и попросту заменен новинкой.
Сведем технические характеристики соперников в одну таблицу:
| Параметр | Thermalright True Spirit 140 Power |
Thermalright True Spirit 140 |
Ice Hammer IH-4800 |
| Габариты, мм | 171.2 х 155 х 53.4 | 170 x 155 x 53.4 | 170 x 155 x 55 |
| Масса, г | 880 + 160 | 605 + 160 | 600 + 160 |
| Материал основания | Никелированная медь |
Никелированная медь |
Никелированная медь |
| Материал ребер | Алюминий | Алюминий | Алюминий |
| Количество пластин, шт. | 46 | 50 | 50 |
| Расстояние между ребрами, мм | 2.90 | 1.90 | 2.0 |
| Толщина пластин, мм | 2 | 2 | 0.5 |
| Площадь рассеивания, см2 |
≈7000 | ≈9000 | ≈9000 |
| Материал тепловых трубок | Никелированная медь |
Медь | Медь |
| Диаметр тепловых трубок, мм | 8 | 6 | 6 |
| Количество тепловых трубок, шт. | 6 | 6 | 6 |
| Типоразмер вентиляторов, мм | 140 | 140 | 140 |
| Максимальное количество вентиляторов, шт. | 2 | 2 | 2 |
| Вентиляторов в комплекте, шт. | 1 | 1 | 1 |
| Скорость вращения, об/мин | 900-1300 (PWM) | 900-1300 (PWM) | 800-1600 (PWM) |
Совместимость с процессорами |
Intel LGA 775/ 1155/ 1156/ 1366/ 1150/ 2011; AMD Socket AM2/ AM2+/ AM3 |
Intel LGA 775/ 1155/ 1156/ 1366/ 1150/ 2011 AMD Socket AM2/ AM2+/ AM3 |
Intel LGA 775/ 1155/ 1156/ 1366/ 1150/ 2011 AMD Socket AM2/ AM2+/ AM3 |
| Рекомендованная стоимость, USD | 50 | 55 | 40 |
| Прогрев CPU | LinX AVX 0.6.4. |
| Мониторинг температур CPU | RealTemp 3.70. |
| Дополнительный мониторинг CPU | CPU-Z 1.67. |
Методика тестирования была несколько изменена, в частности, используется современный процессор – Intel Core i7-4770K (Haswell). Для того чтобы получать более точные результаты температур, с него была снята крышка, вычищена стандартная термопаста и заменена на жидкий металл. После всех изменений процессор отлично разгоняется, естественно, выше среднего уровня. Тем не менее, мы должны тестировать разные кулеры по единой методике, следовательно, не можем рассчитывать только на устройства топового уровня.
В результате были выбраны следующие параметры: частота процессора увеличена до 4400 МГц, а напряжение повышено на 0.70 В от номинального. Такие значения частот и напряжений позволяют, с одной стороны, серьезно прогревать тестовые системы охлаждения, а с другой – тестировать кулеры среднего уровня при тех же настройках.
Большинство остальных параметров BIOS выставлено в стандартное положение. Версия BIOS была прошита до (0609) и в дальнейшем меняться не будет, равно как и версии драйверов и утилит, чтобы все тестируемые оказались в одинаковых условиях.
Для оперативной памяти просто применяется профиль X.M.P.: частота 2133 МГц, задержки 11-12-11-30-2T, напряжение 1.65 В.
Тесты проводились в 64-битной Windows 7 Ultimate. Центральный процессор прогревался с помощью LinX AVX 0.6.4. Во всех случаях на графиках приводится температура самого горячего ядра. За мониторинг состояния CPU (частота, напряжение и температура) отвечали утилиты RealTemp и CPU-Z. Тестирование систем охлаждения проводится только на открытом стенде.
Температура в помещении («Ambient» на графиках) в ходе всего тестирования поддерживалась в пределах 26 градусов по Цельсию. Если во время теста температура изменялась, необходимые условия восстанавливались.
Несколько слов о вентиляторах. Все кулеры тестируются вначале с комплектными вентиляторами в их диапазоне работы оборотов. При наличии двух «посадочных мест» и пары вентиляторов они тестируются как с одним, так и с парой вертушек. После чего вентиляторы заменяются на эффективные модели TY-143 для 140 мм кулеров.
Изначально с Thermalright True Spirit 140 Power поставляется TY-147, работающий на 1300 об/мин и способный (методом управления ШИМ) снизить скорость вращения своей крыльчатки до 900 об/мин. После подключения вентилятора к реобасу стало возможным дополнительно понизить обороты до 600 об/мин, что и стало нижней границей тестирования.
Для начала тестирование со штатными вентиляторами, у каждого участника по одному:
Температура CPU, °CСо штатными вентиляторами новинка показала небольшое преимущество в 1-2 градуса Цельсия. Надо учитывать, что характеристики вертушек во многом схожи, следовательно, отыгрыш произошел за счет конструкции радиатора. Но это мы сможем подтвердить, либо опровергнуть при сравнении устройств с одинаковыми вентиляторами. Модель Ice Hammer ощутимо уступает своим оппонентам.
А теперь посмотрим на уровень шума. Измерения производились с расстояния в 0.3 метра, открытый стенд был скомпонован так, чтобы именно система охлаждения CPU была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient» на графике) составлял 26 дБ. Все прочие комплектующие подобраны таким образом, что охлаждаются пассивно и не производят шума, а вместо жесткого диска используется твердотельный накопитель.
Звуковое давление, дБВентиляторы TY-140 и TY-147 действительно похожи не только в эффективности, но и по уровню шума, разница (в некоторых случаях) достигла лишь 1 дБ.
Теперь самое время взглянуть на результаты эффективности кулеров при использовании одного и того же производительного вентилятора. Модель вертушки Ice Hammer оказывается шумнее на высоких оборотах, но оно и понятно.
Температура CPU, ° CВо-первых, смена вентилятора обоим True Spirit пошла только на пользу, так как позволила даже при равных оборотах получить лучшие показатели температур, а вот IH-4800, очевидно, использует очень схожую разновидность вентилятора, поэтому особой разницы в показаниях нет. Во-вторых, разница между оригинальным True Spirit 140 и модификацией Power по-прежнему сохраняется, причем примерно в том же соотношении. Проще говоря, True Spirit Power действительно оказался лучше, поскольку при использовании одинакового вентилятора его преимущество сохранилось.
Напоследок посмотрим, как выглядит график зависимости температуры от уровня шума:
Наглядно видно все то, о чем говорилось ранее. При равном уровне шума новинка оказывается незначительно, но все же эффективнее, примерно на 1-2 градуса. Еще лучше выглядят показатели радиаторов с надетыми на них TY-143, но за низкие температуры приходится платить возросшим уровнем шума.
Система охлаждения Thermalright True Spirit 140 Power вышла отличным идейным продолжателем базового продукта. Впрочем, рассматривать ее как замену «старичку» никак нельзя. Уровень шума из-за разницы в вентиляторах неочевиден, а выигрыш за счет увеличения диаметра трубок минимален. Менять хороший кулер на улучшенный смысла нет, а вот в качестве покупки «с нуля» к нему можно присмотреться.
Если говорить о потребительских качествах устройства, то тут есть, где развернуться. Универсальное крепление, качественный вентилятор, возможность установки пары эффективных вертушек и простота монтажа делают свое дело. Приобрела новинка и в визуальном плане. Красивое оформление, никелированное покрытие трубок, черная крышка. Все это ставит True Spirit 140 Power на одну доску с более дорогими решениями. Словом, косметический редизайн приносит свои плоды, как по части эффективности, так и внешнего вида.
Конечно, у него есть множество конкурентов, которые за ту же цену могут предлагать вычурный внешний вид. Или даже немного повышенную эффективность (привет старшим линейкам Ice Hammer), но при этом мы не получаем то самое качество исполнения, ведь, когда держишь True Spirit 140 Power, сразу становится понятно, на что были потрачены деньги.
Плюсы Thermalright True Spirit 140 Power:
