Южнокорейская компания Zalman – известный на мировом рынке производитель компьютерных комплектующих, основный род деятельности которого – производство систем охлаждения, периферии, а также компьютерных корпусов.
В данном обзоре будет рассмотрен новый корпус компании с индексом «Z». В лаборатории Overclockers.ru в свое время побывали модели Zalman Z9 Plus и Z11 Plus, а совсем недавно была протестирована версия Z12. Можно отметить, что благодаря хорошему соотношению «цена/производительность» линейка «Z» пользуется повышенным вниманием среди пользователей.
Новая модель Z5 появилась на свет в сентябре 2012 года. По сравнению с Z9 и Z11, она меньше по габаритам и получила усовершенствованное шасси. Вариаций по-прежнему две – Z5 и Z5 Plus. Последний вариант наделен небольшим прозрачным окошком, дополнительным вентилятором с подсветкой и встроенным реобасом.
Как обычно, первым делом начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Zalman Z5 Plus упакован в коробку небольших размеров, ее габариты составляют 526 x 255 x 575 (Д x Ш x В) мм. Масса брутто ~7 кг. Оформлена упаковка в невзрачном «картонном» стиле, с добавлением синих тонов.
Главные стороны идентичны. Здесь представлена фронтальная панель корпуса, указана его модель, а также приведен список основных конструктивных особенностей продукта.
На боковинах можно ознакомиться с различной технической информацией о Z5 Plus, в том числе на русском языке. И, конечно же, не обошлось без традиционных ручек-отверстий для переноски.
Внутри коробки корпус стандартно упакован в прозрачный полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами. Расположение – фронтальной панелью вверх.
Аксессуары разместились внутри корпуса в картонной коробочке, которая содержит все необходимые приспособления для сборки компьютера. Среди них выделяются удлинитель провода питания процессора, заглушка для 3.5 дюймового устройства в 5.25-дюймовый отсек, и металлический переходник на шестигранник для отвертки.
В руководстве пользователя русский язык отсутствует, но от этого его информативность не страдает, все продемонстрировано черно-белыми иллюстрациями.
В комплект поставки Z5 Plus входит:
«Пятерка» выпускается на рынок в двух вариантах: с прозрачным акриловым окном на левой боковой стенке (модель Z5 Plus) и с полностью глухой боковиной (просто Z5). Цвет в каждом случае только один – матовый черный.
Zalman Z5 Plus выполнен по типу «средняя башня» в форм-факторе Midi Tower. Его габариты: 205 мм в ширину, 460 мм в высоту и 490 мм в глубину. Масса нетто – 6.5 кг.
На первый взгляд, он кажется небольшим, по крайней мере, его размеры немногим меньше, чем у моделей Z9 и Z12. Тем не менее, в него можно установить достаточно длинный видеоускоритель и приличный по высоте процессорный кулер.
Дизайн Z5 Plus можно отметить как строгий, хотя в нем и проскальзывает незаурядность, в основном благодаря наличию ломаных линий на фронтальной и верхней панелях. Хотя скосы плавные и не сильно бросаются в глаза. А за счет выштамповки на боковых дверцах, продукту в какой-то мере придается объемность. Ничего не скажешь, симпатично.
Материал изготовления корпуса – холоднокатаная сталь SECC, толщина которой колеблется от ~0.65 мм (шасси) до ~0.8 мм (боковины). В конструкции присутствует пластик – из него выполнены фронтальная и верхняя накладные панели.
Обе боковые панели полностью закрытые, без каких-либо вентиляционных решеток. В половину своего размера они снабжены выштампованным выгибом в форме трапеции, который частично расширяет корпус, добавляя свободного места за поддоном платы и усиливая жесткость конструкции.
Левая боковина модели Z5 Plus оборудована небольшим акриловым окошком, которое закреплено при помощи восьми пластиковых заклепок. Через окно всего внутреннего убранства не видно, хорошо заметен лишь процессорный охладитель вкупе с синим свечением, исходящим от верхнего вентилятора.
Правая боковая панель выполнена аналогично, но уже без прозрачного окошка.
Для снятия дверки требуется открутить сзади с торца два винта с накатанной головкой и сдвинуть панель чуть назад. Устанавливается панель аналогично в обратном порядке.
Фронтальная часть Zalman Z5 Plus выполнена из пластика и делает корпус похожим на стандартный офисный «кейс». Но сама по себе она интересна. Прежде всего, из-за присутствия множества резаных на скос линий, которые образуют вентиляционную решетку, занимая больше половины всей площади панели. Наделены вентиляцией и заглушки трех 5.25-дюймовых отсеков – здесь применяется мелкоячеистая металлическая сетка, с поролоновыми вставками изнутри. Разбавляет картину серебристый логотип производителя в центральной части.
Органы управления вынесены в переднюю часть верхней панели в небольшое углубление, предназначенное для размещения малогабаритных предметов, вроде флешки или мобильного телефона. Выглядит стильно.
Кнопки включения и сброса разместились на торце верхней панели, а из интерфейсов присутствуют один порт USB 3.0, два порта USB 2.0 и пара стандартных аудиогнезд. Версия Z5 Plus оборудована встроенным реобасом, тумблер которого разместился здесь же. Он может принимать три положения: High, Low и по центру, при котором подключенные к реобасу вентиляторы отключаются.
Звуковая поддержка задействуется по стандарту HDA (AC’97 не предусмотрен), а порты USB 3.0 подключаются к материнской плате посредством внешнего USB разъема, который выводится с тыловой части через предназначенное для него отверстие.
Есть возможность отсоединения фронтальной панели. Для этого ее нужно потянуть на себя за нижнюю часть. За панелью расположена вентиляционная решетка на два вентилятора, закрытая съемным пластиковым мелкоячеистым фильтром.
Тыловая часть Z5 Plus скомпонована по современным стандартам. Отсек для блока питания отнесен в нижнюю часть, место для вентилятора расположено сверху. Из особенностей можно отметить разве что два отверстия для вывода шлангов системы жидкостного охлаждения и небольшое отверстие в верхней части, для прокладки кабеля USB 3.0.
Слотов для устройств расширения семь штук. Они закрыты одноразовыми заглушками, у которых отсутствует вентиляция, но зато видна перфорация справа.
Верхняя панель корпуса выполнена из пластика и помимо уже рассмотренного отсека управления интересна наличием двухсоставной вентиляционной решетки, которая занимает все оставшееся место. Задняя половинка решетки отличается мелкоячеистой структурой, средняя часть (аналогично фронтальной панели) наделена наклонными резаными линиями.
Верхняя панель является съемной. Перед ее снятием требуется отсоединить фронтальную часть.
Нижняя панель Z5 Plus наделена по периметру выгибом – ребром жесткости, и оборудована двумя вентиляционными решетками. Задняя предназначена для забора прохладного воздуха блоком питания, центральная решетка служит посадочным местом для вентилятора. Обе решетки закрыты цельным противопылевым фильтром из пластиковой сетки.
Стоит обратить внимание, что вентиляция для блока питания выполнена в виде круглых отверстий, а не как щелевые наклонные прорези, которыми «болели» модели Z9, Z11 и Z12. Это можно отметить как плюс.
Опорой системному блоку служат четыре пластиковые круглые ножки, расположенные по периметру днища на небольших выступах – еще одна отличительная особенность, поскольку в предыдущих моделях использовались прямоугольные «лапти».
Неприятный момент. Ко мне на тестирование корпус попал без двух передних ножек… Должно быть, их забыли установить на заводе. Быть может, это единичный случай, а возможно – и нет. Стоит обратить на это внимание при покупке.
Внутренняя компоновка Zalman Z5 Plus претерпела значимые изменения по сравнению с предыдущими моделями серии.
В первую очередь это касается передней части корпуса, где корзина для 5.25-дюймовых устройств и накопителей теперь разбита на две отдельные части и не является цельной конструкцией. Разумеется, сократилось количество устройств, зато добавилось место в центральной части, предоставляя возможность улучшить вентиляцию и установить длинную видеокарту.
Поддон системной платы изменился в лучшую сторону. Большой вырез в нижней части производитель убрал, добавив сюда аккуратное отверстие для вывода проводов от блока питания.
Как и снаружи, внутри Z5 Plus полностью черный. Разбавляет цвета лишь белая крыльчатка тылового вентилятора.
Материнская плата закрепляется посредством стандартных семимиллиметровых стоек, четыре из которых изначально вкручены в поддон. Поддерживаемый форм-фактор системных плат: ATX, microATX и Mini-ITX.

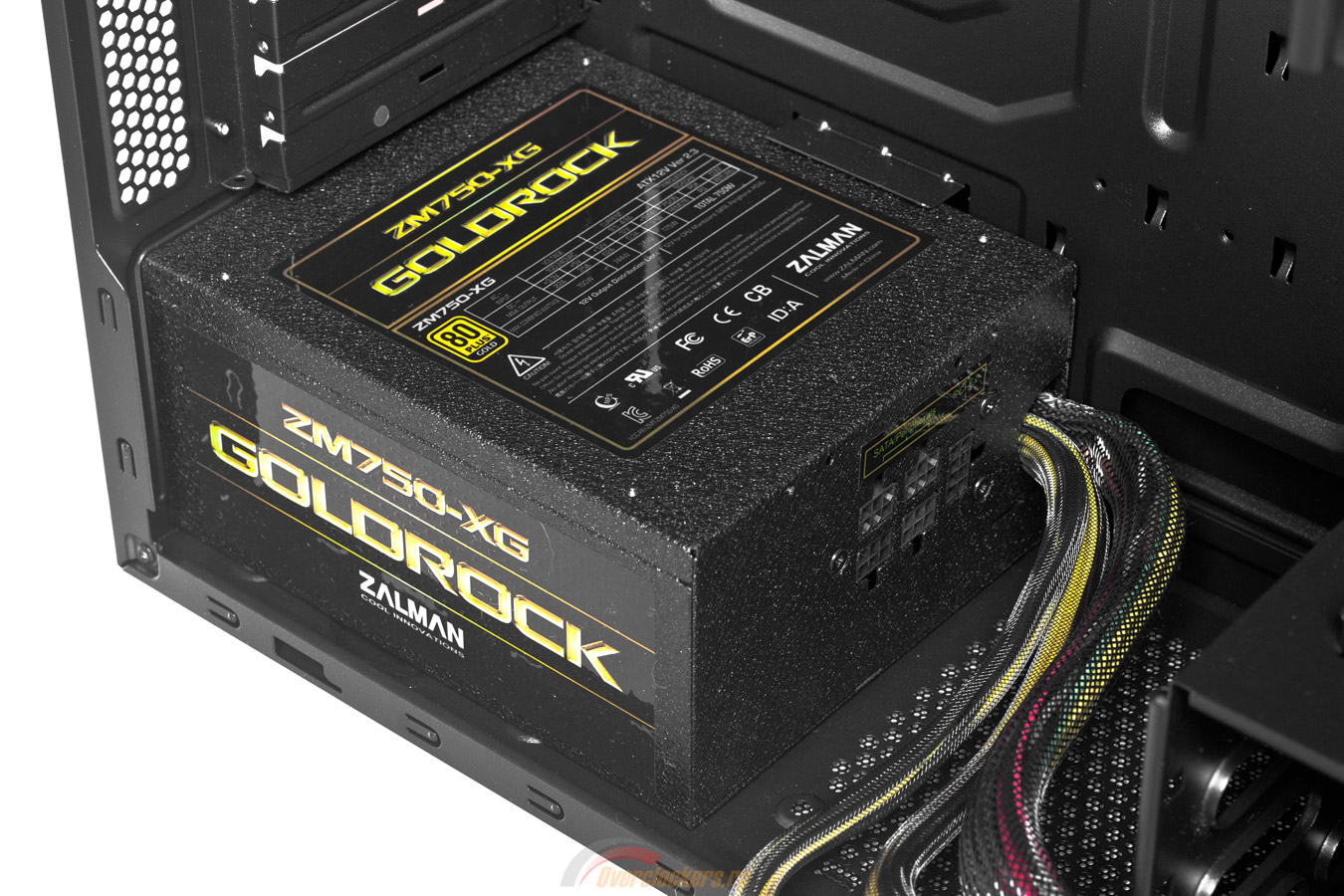

Блок питания располагается в нижней задней части на выгнутых из днища подставках, оборудованных слоем антивибрационной резины. Ориентация БП может быть в обоих положениях. Расстояние до корзины накопителей составляет 305 мм, с учетом этих цифр можно подобрать длину блока.
Однако стоит учесть, что при установленном на днище 120 мм вентиляторе требуется использовать блок питания длиной не более 180 мм, причем даже в этом случае могут мешаться модульные разъемы, если они расположены слишком низко (в зависимости от модели БП).
Что касается остальных устройств, то в корпус может быть установлен графический адаптер длиной до 330 мм и процессорный охладитель высотой до 165 мм. Крепление карт расширения – при помощи винтов из комплекта.
5.25 дюймовые устройства поддерживаются в количестве трех штук в верхней корзине. Крепление устройств – безвинтовое, при помощи специального запорного механизма (в предыдущих моделях использовались винты).
Верхний отсек оборудован съемным переходником для 3.5 дюймового устройства (здесь также требуется использовать заглушку-переходник из комплекта), в который можно закрепить и 2.5 дюймовый накопитель.
Нижняя корзина рассчитана на установку трех 3.5 дюймовых жестких дисков. Ее перфорация сделана в виде крупных отверстий, что должно обеспечить хорошую продуваемость. Расположение дисков в корзине – поперечное, а их установка осуществляется по типу салазок, которые прочно накладываются с обеих сторон HDD. После чего диск задвигается по направляющим в отсек до щелчка. Устанавливать накопитель требуется разъемами к задней стенке.
В Z5 Plus можно установить дополнительный твердотельный 2.5 дюймовый накопитель, который привинчивается с верхней внешней стороны корзины для жестких дисков.
В целом, сборка компьютера в рассматриваемом представителе линейки «Z» затруднений не вызывает. Компоненты устанавливаются и подключаются достаточно быстро и просто.
Провода размещаются за поддоном свободно, помогает в этом выштамповка на боковине. Проблем с прокладкой провода питания процессора ATX12V (которой болели модели Z9, Z11 и Z12) обнаружено не было. При установленной материнской плате провод просовывается абсолютно свободно.
Собранный системный блок на глаз смотрится в меру приятно, а подсветка фронтального вентилятора не сильно бросается в глаза. Что касается свечения от верхней вертушки, то через окошко заметен лишь тусклый рассеянный синий свет. На фотографии ниже разработчик представляет вниманию пользователя интенсивность свечения, но в реальности она на порядок ниже, поскольку здесь на процессорном кулере установлены модели с LED подсветкой.
Система вентиляции Zalman Z5 Plus изначально насчитывает три вентилятора (обычная версия Z5 оборудована двумя вертушками). Один типоразмера 120 x 120 x 25 мм установлен на фронтальной панели в нижней части и функционирует на вдув, создавая в корпусе повышенное давление и охлаждая жесткие диски.
Вентилятор отличился конструкцией из прозрачного пластика и оборудован синей светодиодной подсветкой. Номинальная скорость вращения крыльчатки составляет ~1200 об/мин, разъем питания – трехконтактный.

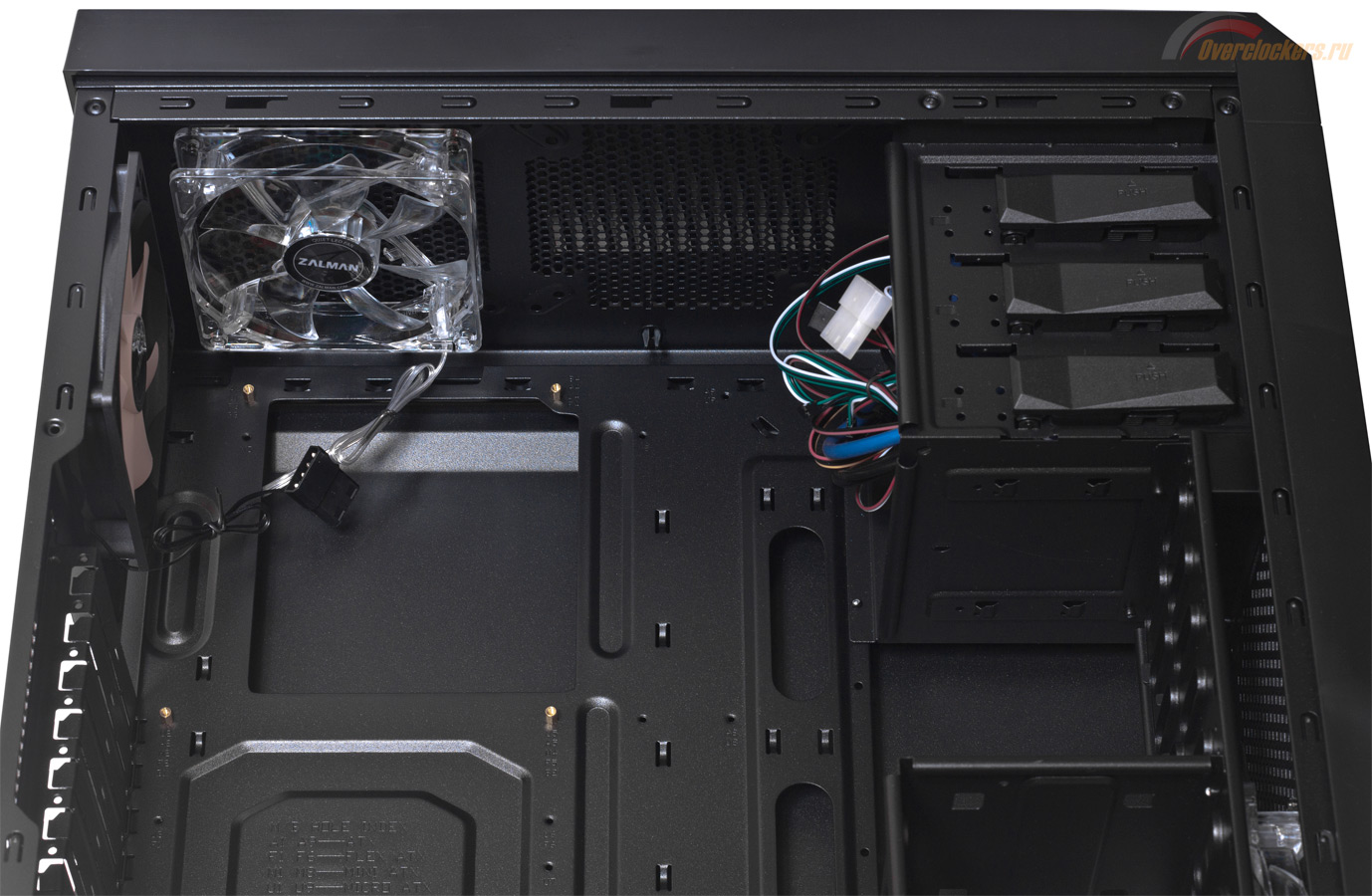

Аналогичный вентилятор, все с той же синей LED подсветкой, разработчики разместили в задней части верхней панели (только в «плюсовой» версии). Этот функционирует на выдув, помогая откачивать нагретый воздух во вне.
Третий вентилятор идентичного типоразмера, с рамкой из черного пластика и белой крыльчаткой, расположен стандартно в задней верхней части корпуса и функционирует на выдув. Номинальная скорость вращения крыльчатки тыловой вертушки составляет ~1200 об/мин, но разъем питания другой – только Molex.
При желании корпус можно оборудовать дополнительными вентиляторами, которых можно установить до шести штук (в предыдущих моделях только пять). Начнем с того, что есть возможность размещения дополнительной 120 мм вертушки на фронтальной панели и установки второго вентилятора сверху, причем здесь есть поддержка как 120 мм моделей, так и «стосороковок». Наконец, на днище корпуса можно разместить один 120 мм вентилятор.
В заключение стоит отметить, что модель Zalman Z5 Plus оборудована штатным контроллером вентиляторов (в версии без приставки «Plus» он отсутствует), с помощью которого можно задавать две фиксированные скорости. К реобасу можно подключить до двух вентиляторов, разъемы – трехконтактные. Они «сидят» на общем проводе, а питание к контроллеру подводится посредством разъема Molex.
| Название модели | Z5 Plus |
| Тип конструкции | Midi Tower |
| Габариты корпуса (Ш х В х Г), мм | 205 x 460 x 490 |
| Масса корпуса (нетто), кг | 6.5 |
| Материал корпуса | Сталь / Пластик |
| Цветовая вариация | Black / Black Window (Z5 Plus) |
| Внешние 5.25-дюймовые отсеки, шт. | 3 |
| Внешние 3.5-дюймовые отсеки, шт. | 1 (трансформация из 5.25) |
| Внутренние 3.5-дюймовые отсеки, шт. | 3 |
| Внутренние 2.5-дюймовые отсеки, шт. | 1 + 1 |
| Слоты расширения, шт. | 7 |
| Внешние порты | 1 x USB 3.0 2 x USB 2.0 HD Audio Контроллер вентиляторов (Z5 Plus) |
| Поддержка материнских плат | ATX / microATX / Mini-ITX |
| Штатная система охлаждения | Фронтальный вентилятор: 1 x 120 мм (~1200 об/мин, вдув, Blue LED) Тыловой вентилятор: 1 x 120 мм (~1200 об/мин, выдув) Верхний вентилятор (Z5 Plus): 1 x 120 мм (~1200 об/мин, выдув, Blue LED) |
| Расширение СО | Фронтальный вентилятор: 2 x 120 мм Тыловой вентилятор: 1 x 120/92 мм Верхний вентилятор: 2 x 140/120 мм Нижний вентилятор: 1 x 120 мм |
| Максимальная длина видеокарты, мм | 330 |
| Максимальная высота кулера CPU, мм | 165 |
Во время испытаний в Zalman Z5 Plus собиралась следующая система:
Эффективность системы охлаждения Zalman Z5 Plus сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемой модели корпуса предустановлен контроллер вентиляторов, тестирование проводилось в двух скоростных режимах – High и Low. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Кроме того, температурный режим видеокарты проверялся в двух режимах: в штатной комплектации вентиляторов, а также с установленной на днище на вдув «стодвадцаткой», скорость вращения которой задавалась как ~1200 об/мин (режим «+Fan» на графиках).
Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на ЦП напряжение Vcore не изменялось.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Одновременно нагружались три жестких диска Western Digital Caviar Blue WD10EALX. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы AIDA64 v1.80.1484.
Видеокарта Zotac GeForce GTX 680 AMP! функционировала на повышенных частотах 1100 (1176) / 6008 МГц – именно таким разгоном наделил ее производитель на заводе. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:
Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчаток вентиляторов системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – 37% (~1680 об/мин). Во время испытания других компонентов обороты СО понижались до минимальных – 30%.
Стоит учесть, что стендовый видеоускоритель Zotac GeForce GTX 680 AMP! получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого картой воздуха может задерживаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
| Нагрев CPU | LinX 0.6.4 AVX Edition |
| Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
| Нагрев GPU | Heaven DX11 Benchmark 2.5 |
| Мониторинг GPU | MSI Afterburner 2.2.3 |
| Нагрев HDD | IOMeter |
| Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 21°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/– 2%.
На графиках ниже представлены результаты тестирования.
CPU Temp, °CС охлаждением у Zalman Z5 Plus не все идеально. Если с температурой процессора все в порядке, и нагрев CPU в корпусе всего на 2 градуса по Цельсию выше, чем на открытом стенде (повышаясь дополнительно на 2°C в режиме Low), то с охлаждением видеокарты все хуже. Температура GPU в корпусе на целых 13°C выше по сравнению с Open Stand даже в режиме High, при этом снижаясь только на 2°C при добавлении на днище вентилятора на вдув. Зато в режиме Low охлаждение GPU ухудшается всего на 1°C по сравнению с High, при этом существенно снижается уровень шума. Возможно, при использование в Zalman Z5 Plus ускорителя референсного типа с турбинной СО, его охлаждение могло быть и лучше.
А вот с охлаждением жестких дисков полный порядок, температура HDD в нагрузке не поднимается выше 35°C в режиме High и не выше 39°C в режиме Low. В то время как на открытом стенде температурный показатель составляет все 44°C. Несомненно, эффективное охлаждение HDD обеспечивается за счет хорошей продуваемости корзины.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Основная задача – исследовать шумность штатной СО. Поэтому скорость вращения вентилятора процессорного кулера снижалась до ~600 об/мин, а все привносящие шум жесткие диски отключались. Обороты СО видеокарты оставались минимальны (30%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБПолученные результаты позволяют говорить, что Z5 Plus отличается даже в режиме High довольно низким уровнем шума. При переключении в Low шум и вовсе сходит к минимуму. Если учесть, что температурные показатели компонентов в этом режиме ухудшаются не так сильно, то рациональнее будет использовать именно Low.
Шумность при работе накопителей можно отметить как низкую. «Грохотания» при частом перемещении головок диска не наблюдается, а передаваемая на корпус вибрация довольно слабая.
Нельзя не отметить, что компания Zalman весьма продвинулась в плане оптимизации конструкции своих моделей. Так, в случае с Z5 Plus изменилось расположение корзин для устройств, изменилось шасси. Воздухозаборная решетка под блок питания наконец-то приняла правильный вид. Этот небольшой корпус отлично подойдет для сборки не сильно «горячего» игрового компьютера или офисного ПК. А вот при желании собрать в нем производительную игровую «машину» лучше обратить внимание на другие устройства, поскольку рассматриваемый продукт показал не слишком эффективное охлаждение графического ускорителя. Но не стоит забывать, что это в штатной комплектации вентиляторов, ведь есть возможность расширения СО. Хотя в большинстве стандартных случаев хватит и трех штатных вертушек.
Правда, любители набивать свой компьютер «хардами» не будут в восторге, поскольку Zalman Z5 Plus поддерживает только три HDD. Хотя, как правило, такого количества вполне достаточно для большинства нужд современного ПК.
Из значимых минусов версии Z5 Plus отметить нечего. Тем более, учитывая стоимость продукта: в московской рознице она составляет всего ~2000 рублей, при этом обычная вариация (не Plus) оценивается еще дешевле. Это на ~500 рублей ниже, чем стоимость ранее рассмотренного Zalman Z12. С моей точки зрения, Zalman Z5 Plus стоит своих денег.
