Не секрет, что жаркие летние дни служат серьезной проверкой для систем охлаждения самого разного рода. Но нас с вами интересуют довольно конкретные вещи. Именно это время японская компания Scythe выбрала для начала продаж своего нового кулера.
После предварительного знакомства с главным героем мне почему-то вспомнилось название фильма ужасов конца 1990-ых годов «Иногда они возвращаются снова». А все потому, что перед нами очередная реинкарнация известного процессорного кулера Mugen с порядковым номером 4!
Он был представлен еще в апреле этого года, но до российских прилавков начал добираться лишь сейчас. Новичок оснащен вентилятором 120 мм и поддержкой всех актуальных процессорных разъемов, а рекомендованная цена покоится на отметке 50 долларов.
Будем надеяться, что в этом случае окажется справедливой пословица «дорого яичко к Христову дню», и новоиспеченный Mugen 4 подобно героям комиксов спасет разогнанные процессоры в жаркие дни.
Открывать знакомство по старинке будет обзор упаковки и комплекта поставки.

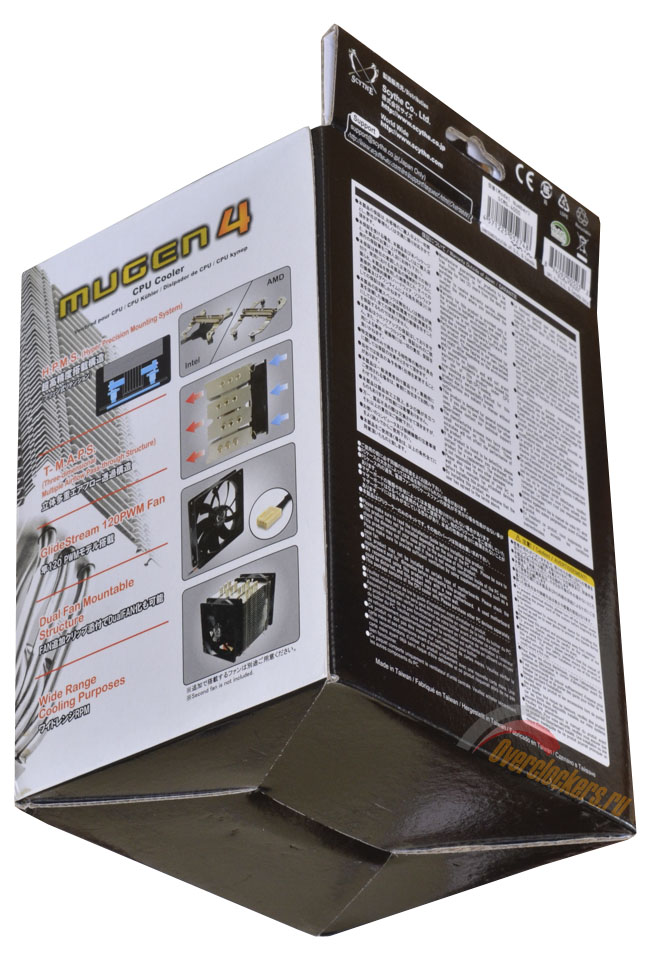

Новый кулер Scythe встречает своего потенциального обладателя в небольшой коробке из плотного картона. Ее размеры составляют 147 х 128 х 190(В), масса в упаковке ~1.2 кг.
Оформление выполнено в традиционном стиле компании, то есть количество информации на один квадратный сантиметр прямо-таки зашкаливает. На одной из фронтальных граней на белом фоне изображен радиатор главного героя. Снимок плавно перетекает на боковую грань, где помимо этого можно найти некоторые особенности модели.
Сзади выведено большое извещение на нескольких языках о гарантийной политике компании. Русскоязычное население осталось обделенным, так что на кириллице здесь только место «рождения» кулера, коим является остров Тайвань.
На еще одной боковой стороне приводятся схематичные изображения самого радиатора с размерами. Кроме этого нашлось местечко и для рисунков вентилятора. А чуть ниже располагается подробная спецификация продукта. Здесь русский язык представлен в полном объеме.
После открытия верхней крышки взору предстает сам радиатор под защитным картонным отгибом.
Но в данный момент нас интересует нечто другое. Комплект поставки обнаруживается только после удаления практически всего содержимого коробки.
Итак, вместе с новичком мы получаем фирменную систему крепления «Hyper Precision Mounting System», сокращенно H.P.M.S. (интересно, все стали повторять за Noctua, или назначение крепежным элементам собственных имен просто стало модной тенденцией?).
В его состав входит набор винтов и пластиковых шайб, сваленных в один пакет с защелкой:
Здесь же находится пакетик со штатной термопастой невзрачного серого цвета. Еще стоит отметить приятный бонус в виде маленького ключика, который может пригодиться при сборке.
Вторым важным элементом H.P.M.S является металлическая опорная крестовина. Такая уже встречалась нам в обзоре другого кулера из Страны восходящего солнца – Ashura.
Третьей составляющей служат монтажные планки под разные платформы и прижимная пластина.
С помощью такого набора Mugen 4 можно установить на сокеты LGA 775/ LGA 1150/ 1155/ 1156/ 1366/ 2011 для платформы Intel и Socket AM2/ AM2+/ AM3/ AM3+/ FM1/ FM2 для AMD. Радует, что все еще поддерживаются устаревающие платформы вроде LGA 775 или AM2, хотя некоторые производители под шумок уже перестали комплектовать свои продукты соответствующим креплением.
Последний элемент в комплекте поставки – четыре проволочные скобы для закрепления вентиляторов. Радует, что в Scythe позаботились о возможностях увеличения эффективности своего продукта.
Для того чтобы все детали были применены по назначению, производитель озаботился составлением подробной инструкции.
Дефицит русского языка здесь ощущается в полной мере, но понять последовательность необходимых действий можно и без этого.
После знакомства с комплектом поставки пора перейти к основному блюду.
В случае с Scythe Mugen 4 он представляет собой башенную конструкцию из U-образных тепловых трубок и одной секции рассеивающих пластин.
Радиатор выглядит как крепко сбитый приземистый толстячок. Его габариты – 130 x 88 x 156 (В) мм, масса – 625 г.
В основе охладителя лежат шесть тепловых трубок диаметром шесть миллиметров. Они лишены какой-либо никелировки и щеголяют ярким цветом начищенной меди.
Чтобы обеспечить равномерность распределения тепловой энергии три теплотрубки изгибаются у основания и проходят сквозь центральную часть, в то время как остальные распределены в крайних частях.
На них запрессованы пятьдесят алюминиевых пластин толщиной 0.5 мм. По хорошей традиции в местах сочленения в ребрах сделаны специальные горлышки, чтобы максимально увеличить площадь соприкосновения.
Межреберное расстояние равняется 2 мм, а высота собственно рассеивающей секции составляет 104 мм.
Охлаждающий массив выполнен по фирменной технологии M.A.P.S. (Multiple Airflow Pass-Through Structure) и слегка отличается от предшественника. Если у Mugen 3 были четыре полноценные «секции», то у новичка центральная часть разделена не так явно. Вспоминаются термины из учебника биологии и изображения начинающегося митоза
Кончики тепловых трубок, как и раньше, закрыты колпачками. Стоит отметить, что высоты радиатору они не добавляют (поскольку идут вровень с вентилятором), но если бы производитель от них отказался, то количество ребер можно было бы увеличить. Скорее всего, эта возможность была принесена в жертву эстетике.
С боков ребра радиатора никак не скрепляются. Из-за этого обращаться с ним стоит аккуратнее – пластины по краям сгибаются довольно легко.
Само основание состоит из двух частей. Одна из них это квадратный теплосъемник, сделанный из меди и покрытый никелем с размерами 38 х 38 мм. Вторая часть более массивная. В ней проделаны желобки, в которые плотно уложены тепловые трубки – расстояние между соседними составляет меньше 1 мм, а от подошвы их отделяют 1.7 мм.
Хочется верить, что в желобах присутствует качественная пайка, но на глаз я ничего такого не увидел.
Качество обработки основания особых нареканий не вызывает. Конечно, до идеальной полировки водоблоков или некоторых кулеров японцам далеко, но результат весьма неплох.
Отпечаток термопасты на поверхности теплосъемника показывает, что одна сторона слегка завалена при производстве, но в остальном претензий нет.
Напоследок стоит отметить, что верхняя часть подошвы снабжена парой «отростков», за которые цепляется прижимная пластина.
После подробного знакомства с радиатором пристальное внимание следует обратить на штатный вентилятор Scythe.
Вопросами перемещения воздушных масс у главного героя занимается один вентилятор размером 120 мм.
В основе лежит подшипник скольжения, а крыльчатка вентилятора состоит из девяти лопастей, на которых нанесены насечки с целью оптимизации воздушного потока.
Модель вертушки относится к собственной серии GlideStream, хотя лопасти очень напоминают продукцию немецкой компании «Be Quiet».
Скорость вращения регулируется посредством широтно-импульсной модуляции в пределах от 400 до 1400 оборотов в минуту. Уровень шума разнится от 5.3 до 28 дБ.
При этом он способен прокачивать от 20.7~79 CFM (или 35.16~134.2 m3/h для любителей метрической системы).
Как уже было сказано, для закрепления пропеллера на радиаторе используются проволочные скобы.
Теперь можно перейти к описанию тестового стенда и установки кулера на материнскую плату.
Я внял сообщениям читателей, которые были недовольны используемым для тестов процессором, поэтому i5-3570K благополучно уступил место проверенному i5-2500K. В остальном система осталась без изменений:
Поскольку тестировалась только процессорная система охлаждения, было решено обойтись встроенным графическим ядром процессора.
Инженерам из Страны восходящего солнца все-таки еще далековато до Thermalright или Noctua по такому критерию, как удобство установки. Но путь выбран правильный.
Первым делом надо взять опорную крестовину, четыре длинных винта из комплекта и белые пластиковые ограничители. Далее следуем инструкции: «бэкплейт» прикладывается к обратной стороне материнской платы, а винты с шайбами вкручиваются в него сквозь текстолит.
На бумаге это выглядит прекрасно, но в реальной жизни получается, что нужно одной рукой держать крестовину и «материнку», а другой пытаться вкручивать винты. При этом нельзя забыть о пластиковых ограничителях. Поэтому удобнее всего производить манипуляции, когда материнская плата расположена вертикально (как показано в руководстве). Винты можно крутить руками, но головка на всякий случай отформована под крестовую отвертку, так что дополнительно подтянуть их никто не мешает.
В случае с сокетом LGA 2011 такие сложности не понадобятся. Особые винты с резьбой с двух сторон вкручиваются прямо в «бэкплейт».
Когда дело сделано, из комплекта поставки извлекаются монтажные планки под необходимую платформу.
Для платформы Intel они прямые, в то время как для AMD применены изогнутые планки.
Теперь пришло время взяться за радиатор. На теплораспределительную крышку наносится термопаста, после чего на нее ставится охладитель. В следующий момент он закрепляется с помощью прижимной пластины и пары винтов. Как раз для этих болтиков с шестигранной головкой в комплекте прописался маленький ключ.
Когда радиатор Mugen 4 расположился на процессоре, словно на троне с подогревом, стоит переходить к монтажу вентилятора. Для этих целей производитель заготовил четыре проволочные скобы.
На самом деле из всех нюансов сборки больше всего нареканий вызывают именно они. Дело в том, что в моем случае скобы просто не держались на вентиляторе! Пару раз даже было так, что в момент заведения скоб в специальные канавки на торцах радиатора они вылетали из рук навстречу приключениям, со скоростью космического шаттла. И ищи их потом по темным закоулкам под столом или креслом. Только после нескольких минут стараний и неоднократного поминания инженеров Scythe, которые, по всей видимости, сами не пробовали устанавливать свой кулер, мне удалось закончить монтаж Mugen 4 на материнской плате.
Перед тем, как перейти к вопросам совместимости, замечу, что все действия были проделаны на открытом стенде, и при мысли о необходимости монтировать вентилятор в условиях корпуса у меня выступал холодный пот. Прикрутить монтажную планку с установленным вентилятором можно, но едва ли это будет легче. Так что проще всего вытащить «материнку» на свежий воздух.
В плане взаимоотношений с остальными частями системы у главного героя есть как положительные, так и отрицательные стороны. Плюс в том, что даже в условиях форм-фактора mATX, он не мешает первому слоту PCI-e.
Минус был предсказуем и заключается в ограничении на высоту охлаждения модулей памяти.
Сам радиатор никаким образом не влияет на этот показатель, но вот установленный вентилятор полностью перекрывает два ближайших слота оперативной памяти. С другой стороны, никто не мешает повесить вентилятор с обратной стороны.
Напоследок представлю главного героя в установленном виде на материнской плате в профиль…
… и анфас.
Одним из соперников Scythe Mugen 4 выступит близкий родственник – Scythe Ashura, который неплохо себя показал в ходе прошлого тестирования. Вторым противником был выбран Thermalright Macho 120.
Технические характеристики всей троицы приведены в таблице:
| Название модели | Scythe Mugen 4 |
Scythe Ashura |
Thermalright Macho 120 |
| Тип конструкции радиатора |
Башня | Башня | Башня |
| Количество секций, шт. | 1 | 1 | 1 |
| Размеры радиатора (ШхВхГ), мм |
130 x 88 x 156 | 145 x 161 x 65 | 120х150х102 |
| Масса радиатора, г | 625 | 750 | 550 |
| Количество тепловых трубок, шт. |
6 | 6 | 5 |
| Диаметр тепловых трубок, мм |
6 | 6 | 6 |
| Материал ребер радиатора |
Алюминий | Алюминий | Алюминий |
| Количество ребер, шт. | 50 | 50 | 30 |
| Типоразмер вентилятора, мм | 120 | 140 | 120 |
| Количество вентиляторов, шт. | 1 | 1 | 1 |
Стендовый процессор был разогнан до частоты 4.8 ГГц при напряжении 1.45 В.
Прогрев осуществлялся утилитой LinX с объемом памяти 2048 Мбайт. Количество циклов равнялось пятидесяти. За контроль температуры отвечала программа RealTemp 3.70.
Фиксировалась температура самого горячего ядра. Замеры проводились в закрытом помещении, чтобы исключить влияние внешних воздушных потоков на результаты. После смены кулера на крышку процессора наносился новый слой термопасты.
Все тесты были проведены в среде операционной системы Windows 7 Максимальная 64 bit с последними обновлениями. Температура воздуха в помещении на момент тестирования составляла ~29-30 градусов по Цельсию.
Замеры шума производились в ночное время при закрытых окнах. Использовался шумомер TENMARS TM-102. Микрофон располагался в метре от вентилятора.
Скорость вентиляторов у всей троицы фиксировалась на 1400 об/мин. Так как комплектный вентилятор у Macho по умолчанию крутится на полутора тысячах оборотов, то его пыл пришлось слегка поубавить. Следующим скоростным режимом для проверки возможностей Mugen 4 стали 1200 об/мин. Тестирование в тихом режиме проводилось на скорости 900 об/мин.
Поскольку второй комплект проволочных скоб производитель положил не для красоты, то было решено задействовать пару Scythe GentleTyphoon. Однако на этом этапе трио участников превратилось в дуэт. Ashura адаптирована под вентиляторы 140 мм, а в случае со «стодвадцатками» как минимум четверть радиатора просто не обдувается. Включать же результаты с парой пропеллеров 140 мм – значит заведомо отдавать победу. Так что в этой номинации система охлаждения Ashura явно лишняя.
После описания нюансов тестирования переходим непосредственно к результатам.
Температура CPU, °CВидно, что в вопросах охлаждения разогнанного процессора наш герой недалеко ушел от своего родственника. А уж соперник из стана Thermalright и вовсе остался позади.
Посмотрим, как на результатах скажется добавление второго вентилятора.
Температура CPU, °CПо сути мало что изменилось. Второй вентилятор позволил скинуть еще градус, но стоит ли такой минус прибавки шума? Macho 120 по-прежнему выглядит бледно по сравнению с главным героем и совсем не оправдывает свое название, хотя удивляться этому не стоит – меньшее количество ребер и масса дают о себе знать.
Раз уж коснулись темы звука, то стоит познакомиться с показателями шумомера.
Звуковое давление, дБА здесь все весьма недурно. Конечно, на максимальных оборотах вы будете прекрасно слышать вентилятор даже на фоне нескольких корпусных пропеллеров, но стоит понизить обороты хотя бы на пару сотен и звуковая составляющая сразу становится более приятной. А уж на минимальной скорости в ночной тишине можно услышать только легкий шорох прокачиваемого воздуха. Посторонних шумов или потрескивания замечено не было.
Нужно сказать, что новичок показал себя неплохо. Он совсем чуть-чуть отстал от более весомого и габаритного собрата в лице Ashura, а уж Macho 120 после сравнения с ним перешел в легкую категорию. Стоит отметить, что Scythe Mugen 4 хорошо справляется со своими обязанностями даже при малых оборотах вентилятора, оставаясь при этом довольно тихим. А рекомендованная цена в 50 долларов не отпугнет покупателя.
Кулер не мешает слотам PCI-e. С другой стороны, с установленным вентилятором можно распрощаться с парой ближайших разъемов для оперативной памяти. Еще к минусам стоит отнести систему крепления, которая могла быть удобнее (всем брать пример с Noctua!), а уж про крепление вентилятора вообще вспоминать не хочется.
В итоге пользователи получили добротный кулер, который отрабатывает свою цену и послужит хорошим жаропонижающим для разогнанного процессора, но для его установки придется повозиться.
Плюсы:
Легко заметить, что в число недостатков попали только субъективные вещи.
Минусы:
