Компания Fractal Design находится на хорошем счету не только у энтузиастов, но и простых пользователей вроде меня. В ее активе присутствуют системы охлаждения, блоки питания и корпуса. Именно один из последних и стал героем данного обзора. Продуманный, стильный, качественный – вот неполный список эпитетов, которые можно смело применять практически к любому продукту, разработанному шведским производителем.
Но сейчас мы познакомимся не с новинкой компании, а с обновлением уже известной средней «башни» – Arc Midi, обзор которой вышел в августе прошлого года. Теперь же будут рассмотрены отличительные особенности посвежевшей версии, которая приобрела довесок к названию в виде индекса R2 – Fractal Design Arc Midi R2.
Официально корпус увидел свет еще в январе этого года, но до сих пор приобрести его на просторах нашей страны не представляется возможным, так что данных о реальной стоимости нет. Остается только довольствоваться значением рекомендованной цены в $110.
Корпус формата Midi Tower, изготовленный из стали и пластика, позволяет разместить полноразмерное «железо», а возможности системы охлаждения вкупе с продуманностью размещения СВО делают его неплохой основой для производительной и тихой системы. Стоит сказать, что после плотного знакомства мысли о новом моддинг-проекте в данном кузове прочно засели у меня в голове.
Так что же в нем такого интересного? Чтобы понять это, начнем наше знакомство с упаковки и набора дополнительных аксессуаров.
От возможных транспортных проблем главного героя защищает коробка из плотного картона с размерами 550 х 330 х 620 (В) и массой около 12 кг.
В отличие от прародителя коробка Arc Midi R2 стала более блеклой и без изысков. А вот с точки зрения информационного наполнения полный порядок. Есть подробная спецификация, на одной из боковых граней можно найти рисунок самого корпуса. С противоположной стороны представлен он же, но уже в разобранном виде, каждая деталь пронумерована, а выше приведено ее назначение.
Правда, переводом на русский производитель не озадачивался, так что придется практиковать знание иностранного языка.
Для облегчения транспортировки в торцах присутствуют привычные отверстия. Внутри продукт Fractal Design завернут в прозрачный полиэтиленовый пакет и зажат парой пенопластовых демпферов.
Кроме самого подопытного внутри скрывается руководство пользователя. Стоит отметить, что оно запаковано в отдельный пакетик.
Здесь на русский язык производитель уже не поскупился. Остальные аксессуары располагаются внутри корпуса.
Черная коробочка с большим названием компании содержит следующие компоненты:
Все виды крепежных элементов расфасованы по отдельным пакетикам с защелкой. Думаю, за такую заботу об удобстве сборки производителю стоит дать еще один плюсик.
Комплект поставки слегка обеднел по сравнению с предыдущей версией. Нас лишили заглушки для передней панели, которая позволяла устанавливать устройства 3.5”. Обидно, досадно, но ладно. В остальном, придраться особо не к чему.
Внешние изменения можно пересчитать по пальцам. Размеры корпуса: 230 x 462 x 515 (В), масса: 10.7 кг, что полностью соответствует оригиналу.
Версия R2 по-прежнему поставляется исключительно в черном цветовом исполнении. Строгий дизайн остался нетронутым.
Ярким отличием, сразу бросающимся в глаза, стало наличие окна в боковой дверце. Напомню, что раньше на этом месте была глухая стенка. Для защиты оно обклеено с двух сторон тонкой пленкой.
Стекло затемненное и это, на мой взгляд, минус, поскольку в сочетании с черным цветом внутреннего убранства окно начинает работать как зеркало, из-за чего вы скорее увидите собственное лицо, нежели установленные внутри «железки».
Его размеры составляют 287 на 268 мм. Изнутри оргстекло закреплено на пластиковой рамке и держится отгибами металла.
Передняя панель Arc Midi R2 обошлась без существенных модификаций. Разве что логотип компании трансформировался в пластиковый шильдик и переехал в самый низ фронтальной части. При первом взгляде она производит впечатление анодированного алюминия, но на самом деле это толстый пластик.
Вверху располагаются две заглушки отсеков 5.25”, в то время как остальное пространство отдано под мелкоячеистую сетку, за которой скрывается нагнетающий вентилятор. Вынуть решетку можно, нажав на пару верхних углов. Для защиты от пыли за ней уложен слой пористого материала толщиной несколько миллиметров.
Вся фронтальная часть держится на защелках и снимается изнутри. Именно на нее осуществляется установка обоих передних пропеллеров.

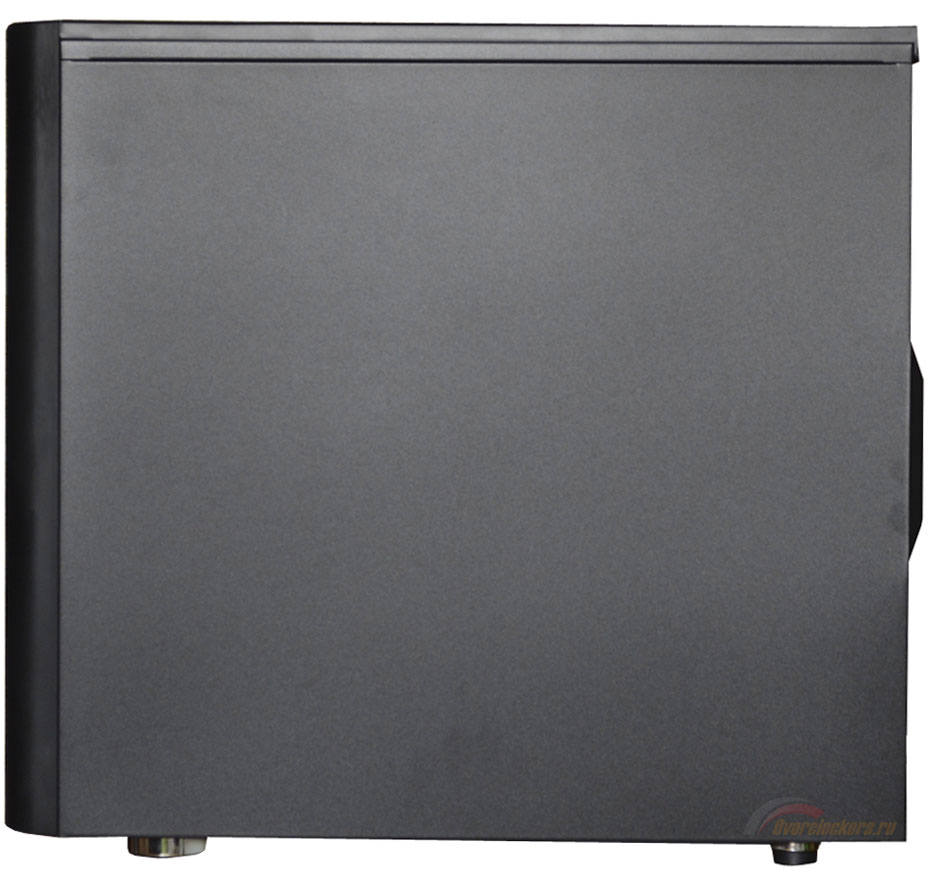

Другая боковая стенка претерпела незначительные визуальные изменения. Посадочное место для вентилятора было удалено, и сама стенка стала полностью глухой.
Верхняя часть модели Fractal Design выполнена в виде пластиковой накладки, большую часть которой занимает вентиляционная решетка.
Спереди располагаются элементы управления корпусом.
Количество разъемов слегка поменялось. Помимо стандартных кнопок включения и перезагрузки здесь расположились только два порта USB 3.0 и набор аудиоразъемов. Однако приятной обновкой стал переключатель встроенного контроллера вентиляторов.
Пластиковая накладка верхней панели закреплена всего двумя винтами. Изнутри она выстлана слоем пористого материала для защиты от пыли, причем даже более плотным, чем спереди.
После ее снятия обнаруживается еще один комплектный вентилятор. Обратите внимание, что он слегка смещен к одной стороне.
Однако для более близкого знакомства со всеми нюансами системы охлаждения стоит добраться до соответствующего раздела.
За устойчивость Arc Midi R2 отвечают четыре ножки, причем непосредственно с полом они контактируют через мягкие прокладки.
Основное пространство днища занимают вентиляционные отверстия, которые в свою очередь закрыты фильтром. Он представляет собой мелкую сетку на пластиковой раме, закрепленную в направляющих пазах так, что для извлечения достаточно потянуть за язычок.
Задняя часть корпуса выглядит весьма стандартно. Блок питания устанавливается снизу, число слотов расширения равно семи.
Еще один слот вынесен вбок и располагается перпендикулярно. В него можно, например, установить планку с дополнительными портами USB. А справа от выреза для панели I/O материнской платы установлен третий вентилятор, который обеспечивает удаление нагретого воздуха за пределы корпуса.
Как видно, изменений мало, да и те чисто косметические. Теперь можно снять боковые стенки, на каждую из которых приходится по два винта с накатанной головкой, и заняться осмотром внутреннего устройства нашего героя.
Расположение элементов внутри корпуса совершенно стандартно. Черный цвет слегка разбавлен белизной лотков для HDD и заглушек слотов расширения. Все в лучших традициях Fractal Design.
Толщина стали, из которой изготовлено шасси, составляет 0.8 мм. Стоит отметить, что при снятых боковых стенках Arc Midi R2 все же слегка «поигрывает» в руках.
В передней части располагаются отсеки для разнообразных накопителей. Жесткие диски устанавливаются перпендикулярно.
Корпус позволяет разместить до восьми HDD/SSD форм-фактора 3.5/2.5”. Для этого используются металлические лотки.
Безвинтовое крепление жестких дисков для шведов во всей видимости роскошь, так что стоит держать отвертку под рукой. Корзина сегментарная и состоит из двух независимых частей, в одной из них три лотка, в другой – пять. Верхнюю (большую) часть можно снять, открутив всего два винта с накатанной головкой.
А вот для удаления нижней части придется поработать. Ее удерживают четыре винта снизу и еще пара, прикрученная к передней панели.
Одна замечательная особенность новой версии состоит в том, что освободив место в передней части (например, для радиатора СВО), корзину совсем не обязательно удалять! Ее можно передвинуть ближе к блоку питания и закрепить на посадочном месте для вентилятора.
А что делать, если все лотки заняты жесткими дисками, а у пользователя остались SSD, которые все чаще предлагают использовать под операционную систему и программы? В случае с нашим героем не придется городить огород и заниматься инженерными разработками, все, как говорится, придумано до нас. С обратной стороны поддона для материнской платы можно разместить дополнительно два твердотельных диска форм-фактора 2.5”. В итоге общее количество «винчестеров» и SSD может достигать десяти штук! И это при скромных размерах. Вот он – действительно продуманный дизайн с использованием максимума возможностей при существующих ограничениях.
Выше размещены два отсека для оптических накопителей. Малое количество может стать минусом, но для установки реобаса и DVD-привода место найдется, а большего, на мой взгляд, среднестатистическому пользователю и не нужно.
Здесь для закрепления по-прежнему используются только винты только hardcore.
Внутри можно разместить материнские платы форм-фактора ATX/ mATX и mini-ITX. Радует, что производители наконец-то позволяют себе делать действительно больше отверстия под «бэкплейт» системной платы. Кроме этого в поддоне сделаны отверстия для вывода кабелей, которые закрыты резиновыми заглушками.
Напоследок отмечу, что блок питания можно установить в двух положениях на мягкие ножки.
Комфортный тепловой режим, особенно в условиях наступившего лета, очень важен и у Arc Midi R2 есть, что предложить в этом плане. Охлаждением компонентов занимаются три вентилятора типоразмера 140 мм.
Один смонтирован спереди и занимается нагнетанием холодного воздуха, попутно обдувая накопители.
Он закреплен винтами на съемной фронтальной панели.
Еще один пропеллер расположен на крышке корпуса и работает на выдув.

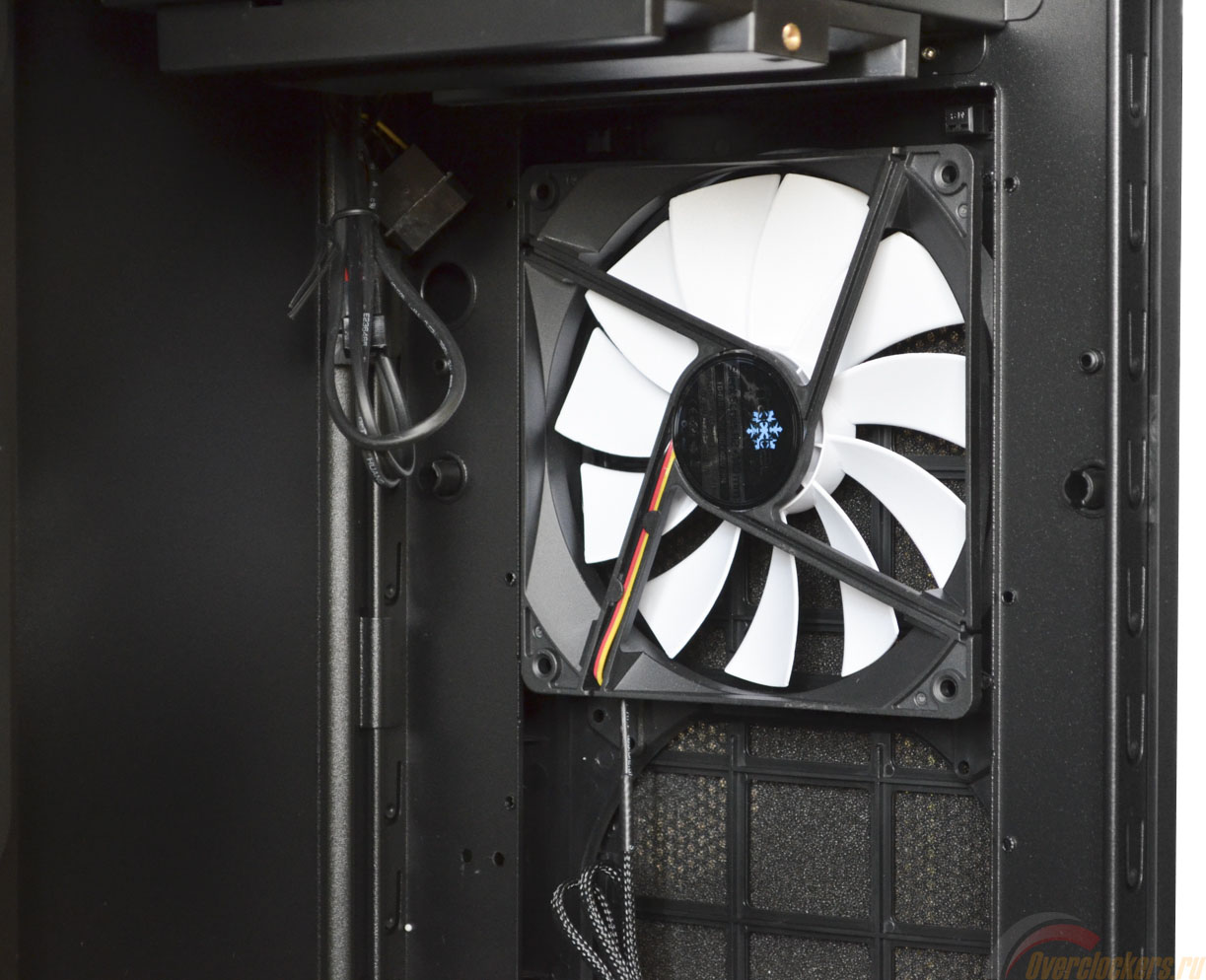

По части удаления нагретого воздуха ему помогает еще одна вертушка, которая занимает место на задней стенке.
Вся троица принадлежит к серии «R2». Крыльчатка состоит из одиннадцати лопастей, выкрашенных в белый цвет. Скорость вращения равна 1000 об/мин, как всегда есть погрешность +/- 10%. Объем прокачиваемого воздуха равен 66 CFM при уровне шума в 18.5 дБ.
Все вентиляторы снабжены разъемом 3 pin, провод убран в нейлоновую оплетку черного цвета. Регулировать скорость вращения можно как с помощью материнской платы, так и встроенным реобасом (что более логично).
Несложно подсчитать, что в объеме корпуса из-за преобладания выдува образуется пониженное давление, что грозит засасыванием пыли. Именно по этой причине почти все вентиляционные отверстия в Arc Midi R2 закрыты слоем пористого материала.
Обратимся к возможностям расширения систем охлаждения. Если считать предустановленные пропеллеры, то общее количество посадочных мест внутри главного героя достигает семи штук:
Стоит отметить, что третий вентилятор на крышке устанавливается уже в отсек 5.25”. Поддерживается установка не только моделей 120 мм, но и 140 мм, что дает гораздо больше гибкости в вопросах организации охлаждения.
Но меня, как обладателя системы водяного охлаждения, больше волнует другой вопрос. Сколько и какого размера радиаторы можно разместить внутри? И тут есть чему удивиться, ведь инженеры Fractal Design обратили серьезное внимание на этот вопрос.
На передней панели может быть установлен радиатор 2х120/2х140 мм. Для этого придется пожертвовать корзинами для HDD, но не полностью. Как уже упоминалось, можно сдвинуть нижнюю часть с тремя лотками ближе к блоку питания. Еще один радиатор 2х120/2х140 мм размещается на верхней крышке. Причем посадочные отверстия здесь идут не по центру, как в большинстве других моделей, а смещены к одной стенке. Это позволяет установить даже толстые радиаторы без опасности для материнской платы. Правда, чтобы полностью исключить проблемы, для верхней крышки лучше использовать радиаторы под «стодвадцатки».
Подводя промежуточный итог, можно сказать, что шведы смогли угодить всем. Хотите мощное воздушное охлаждение? Вот вам семь посадочных мест. А для приверженцев водяного охлаждения предусмотрено создание довольно эффективной СВО для разогнанного процессора и пары видеокарт.
В корпусе Fractal Design Arc Midi R2 была собрана следующая система:

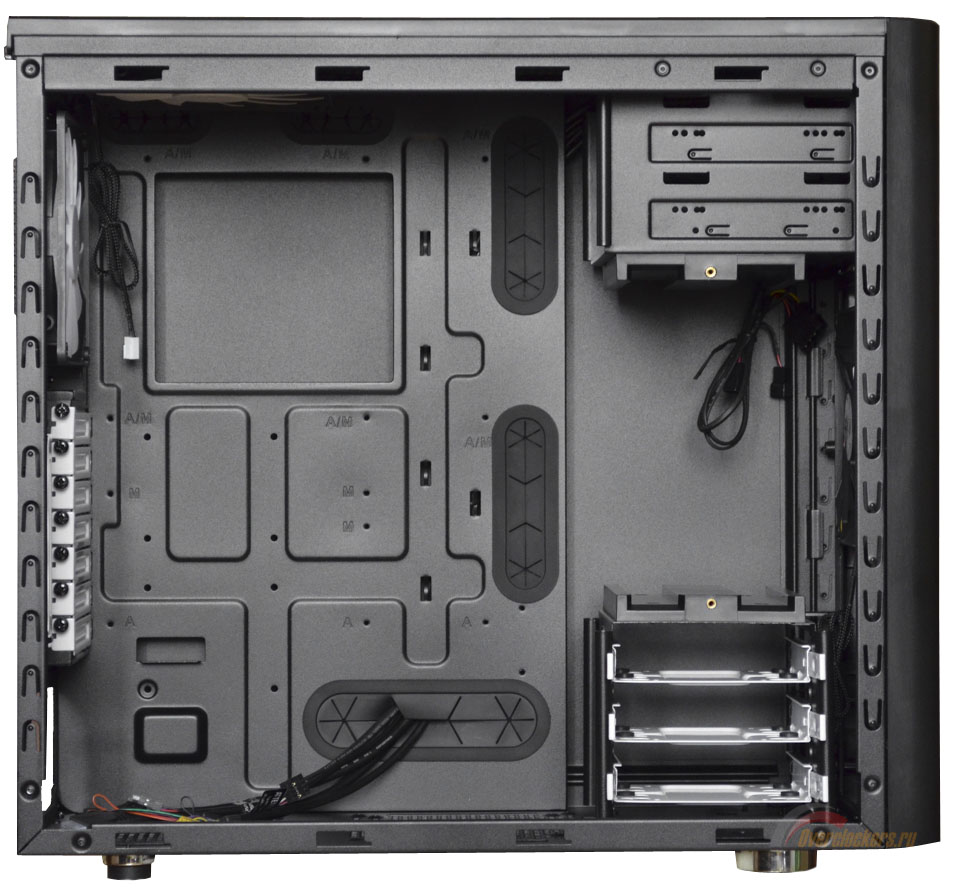

Материнская плата в Arc Midi R2 ставится на стандартные латунные стойки. Никаких промашек в данной операции производитель не допустил. Процессорную систему охлаждения при необходимости можно устанавливать даже внутри корпуса.
Далее следует открутить пару винтов с накатанной головкой, которые удерживают заглушки слотов расширения, и установить видеокарту.
Для установки HDD придется воспользоваться отверткой. Жесткие диски прикручиваются длинными винтами через резиновые прокладки. В эти же лотки можно устанавливать твердотельные накопители.
Когда диски прикручены, их следует вставить в направляющие пазы корзины. Держатся лотки очень прочно.
DVD-приводы устанавливаются спереди, для чего потребуется демонтировать фронтальную панель. Закрепляются они с помощью отвертки и винтов.
Монтаж блока питания не представляет сложностей. После укладки кабелей получилась весьма симпатичная сборка.
Практически все кабели удалось расположить за поддоном системной платы.
Процесс сборки занял около получаса. Все края корпуса завальцованы, так что порезаться не выйдет. От себя замечу, что контраст белого и черного в корпусах Fractal Design стал уже фирменной фишкой, но смотрится он хорошо только в пустом «системнике». Например, после сборки тестовой конфигурации цветовой акцент был перенесен на красные тона материнской платы и видеокарты, а белые лотки были уже совершенно не в «кассу».
Но оставим придирки. При установленной корзине HDD максимальная длина видеокарты, которую вмещает Arc Midi R2, составляет 300 мм.
Корпус позволяет устанавливать длинномерные блоки питания, но только при условии, что посадочное место для вентилятора пустует.
Стендовый процессорный кулер не достает до стекла на боковой стенке всего около 10 мм.
Теперь пришло время проверить, как справляется со своими обязанностями система охлаждения корпуса.
| Название модели | Fractal Design Arc Midi R2 |
| Тип конструкции | Midi Tower |
| Размеры (ШхВхГ), мм | 230 x 462 x 515 |
| Масса корпуса, кг | 10.7 |
| Материал изготовления | Сталь, пластик |
| Толщина стенок, мм | 0.8 |
| Внешние отсеки | 2 отсека 5.25” |
| Внутренние отсеки | 8 отсеков 3.5/2.5” + возможность установки 2 дисков размера 2.5” за поддоном |
| Внешние порты | 2 USB 3.0, микрофон, наушники |
| Слоты расширения, шт. | 7+1 |
| Поддержка материнских плат | ATX/ mATX/ mini-ITX |
| Максимальная длина видеокарты, мм |
300/ 440 |
| Максимальная высота процессорной СО, мм |
170 |
После снятия корзины для HDD.
Для серьезной проверки охлаждения центральный процессор i5-2500K был разогнан до частоты 4.8 ГГц при напряжении 1.45 В.
Оперативная память работала в номинальном режиме на частоте 1333 МГц с задержками 9-9-9-24-1Т. Стендовая видеокарта функционировала без разгона, ее стандартная частота составляет 900 МГц.
Прогревом ЦП занималась утилита LinX с поддержкой AVX версии 0.6.4. Задействовались 2048 Мбайт памяти, а количество циклов тестирования равнялось пятидесяти. Мониторинг температуры CPU осуществляла программа RealTemp версии 3.70.
Тестирование видеокарты проводилось с помощью программы MSI Kombustor 2.3.1. Обороты турбины были принудительно выставлены на 80%.
Испытание жесткого диска заключалось в копировании нескольких файлов общим объемом ~ 300 гигабайт на другой раздел. Замеры температуры HDD производились с помощью программы AIDA 2.70.220. Все тесты были проведены в среде операционной системы Windows 7 Максимальная 64 bit с последними обновлениями.
Поскольку Arc Midi R2 снабжен встроенным реобасом, то тестирование проводилось на максимальных, средних и минимальных оборотах корпусных вентиляторов.
Температура в помещении в процессе тестирования составляла 26 градусов. Замеры шума производились в ночное время при закрытых окнах. Использовался телефон HTC Desire SV с бесплатной версией программы Smart Tools. Микрофон располагался в метре от передней панели корпуса.
Предлагаю посмотреть на показатели температуры в ходе тестирования.
Температура CPU, °CНа максимальных оборотах корпусных вентиляторов корпус проигрывает открытому стенду всего 1 градус по температурам CPU, что весьма неплохо! А вот отрыв в 3 градуса при минимальной скорости это уже серьезнее, но здесь нет ничего критического.
Не грозит перегрев и видеокарте – преимущество открытого стенда по сравнению с Arc Midi R2 на максимальных оборотах составляет все тот же градус. При минимальных оборотах отрыв увеличивается до 5 градусов, но это опять же не представляет опасности.
Хорошо себя чувствует под опекой фронтальной «стосороковки» и жесткий диск, хотя при максимальных оборотах он прогревается до 34 градусов. В других корпусах видел я значения и поменьше. В минимальном режиме температурные показатели ползут вверх до значения в 38 градусов, что уже не сказывается положительно на самочувствии накопителей. Выходит, что проблемы, которые были выявлены еще в первой версии, никуда не делись.
А теперь обратимся к шумовым показателям корпуса.
Звуковое давление, дБНа максимальных оборотах шум заметен, но шумит только поток воздуха. Звук подшипника можно услышать, но лишь в том случае, если прикладывать ухо близко к вентиляционным решеткам. Сомневаюсь, что большую часть времени обладатель Arc Midi R2 будет проводить в таком положении, поэтому этим фактом можно пренебречь.
На минимальной скорости корпус можно отнести к разряду тихих. Однако не стоит забывать о температурных режимах установленных комплектующих при таких оборотах.
При весьма скромных габаритах Fractal Design Arc Midi R2 способен не только вместить полноразмерное «железо», но и охладить его жаркий пыл при незначительном уровне шума. Особо хотелось бы выделить возможности системы охлаждения – мало того, что для желающих организовать мощное воздушное охлаждение есть семь посадочных мест, так еще и разработчики Fractal Design предусмотрели установку радиаторов СВО. Без какого-либо ущерба радиатор 2х140 мм ставится на переднюю панель, а под крышу можно навесить 2х120 мм. Причем ограничение на толщину в обоих случаях как таковое отсутствует! Такие возможности позволяют собрать в корпусе производительную СВО, не выходя за его рамки.
Помимо этого не стоит забывать, что внутри главного героя можно разместить восемь HDD/SSD в корзинах и еще для двух дисков размера 2.5” предусмотрено место с обратной стороны поддона материнской платы.
При необходимости выделить минусы пришлось серьезно почесать в затылке. Можно отметить лишь не очень комфортные показатели температур (особенно это касается жесткого диска) на минимальной скорости корпусных вентиляторов. Да упомянуть крепление «винчестеров» и оптических приводов, для которого придется использовать отвертку и винты. Все-таки безвинтовое крепление уже прочно вписалось в нашу жизнь
В целом получилось очень достойное решение, так что, на мой взгляд, корпус полностью отрабатывает каждый из 110 долларов своей рекомендованной цены.
