Не каждый день на тестирование попадают платы стоимостью свыше 20 000 рублей, но сейчас как раз такой случай. И если уже никого не удивишь процессором за 999 условных единиц и видеокартами с ценником около 30 000 рублей, то про материнские платы этого не скажешь. Исключение составляют разве что серверные продукты, но там совершенно другой порядок цен, да и в роли покупателя выступает обычно какая-нибудь организация, а не частное лицо.
Когда уже поутихли страсти вокруг платформы LGA 2011 и удивлять стало просто нечем, компания ASRock представила материнскую плату X79 Extreme11. На первый взгляд может показаться, что увеличился только индекс, а принципиально ничего не поменялось. Однако это не так. Перед нами действительно уникальное решение, которое сочетает в себе интегрированный SAS2 контроллер, аудиокодек дискретного уровня и сразу семь слотов PCI-e x16.
Но один вопрос остается нераскрытым – это позиционирование платы или, иначе говоря, ее целевая группа. Возможно, она идеально подойдет для высокопроизводительной рабочей станции или компьютерных баталий? Да и разгон должен быть на высоком уровне, ведь производитель декларирует наличие 24 фаз питания процессора. Постараемся разобраться с этой моделью в ходе тестирования.
Коробка достаточно большая, но все-таки чуть меньше, чем у ASRock Z77 OC Formula, да и пафоса здесь не так много.
Никакого намека на эксклюзив, просто очередной номер в линейке. Да, теперь это «11» . На лицевой части находится большой логотип с тремя пятерками. Помнится, раньше было такое же число троек, и мотивировались они наличием современных интерфейсов. Здесь же во многом это притянуто за уши. Например, «5х Lan Speed». Как же она может быть быстрее в пять раз, если это все тот же гигабитный адаптер? Пусть их даже два, но тогда надо было так и написать «2х». То же самое можно подметить и про другие цифры.
Оставим это на совести маркетологов и двинемся дальше. Лицевая часть по совместительству является крышкой.
Под ней прячется прозрачное пластиковое окошко, через которое видно саму плату. Рядом же, как обычно, разместилось несколько вставок с описанием ключевых технических решений. С обратной стороны коробки это буйство продолжается.
Количество самих вставок с подписями возросло, а их размеры уменьшились. Краткая спецификация размещена на одном из торцов, а вот ее полный вариант не найти днем с огнем, что неприятно удивляет. Его отсутствие лишает многих пользователей возможности еще раз проверить технические характеристики продукта. Теперь посмотрим, что находится внутри.
Здесь спрятаны две черные картонные коробки. В одной из них скрывается материнская плата, упакованная в каркас из вспененного полиэтилена.
В другой можно обнаружить комплект поставки.
Считается, что если уж заплатил кучу денег, то комплект должен, да просто обязан быть большим. Практически все так и есть, за исключением того, что никакого эксклюзива здесь нет. Среди информационных носителей обнаружилось следующее:
Приведу их список в виде перечня:
Ни тебе наклейки, ни приложения со сравнением всей линейки моделей. Посмотрим теперь, как обстоят дела с аксессуарами.
В их число вошли:
На первый взгляд, есть все самое необходимое. Но почему-то нет мостика 4-WAY SLI или специализированных SAS кабелей. Я уже не говорю об эксклюзивной составляющей. Такое впечатление, что это не передовая, а самая заурядная модель продуктовой линейки. Комплект поставки вышел обычным и ничем не выделяющимся среди решений такого класса.
Материнская плата ASRock X79 Extreme11 получилась очень большая и тяжелая, но по-прежнему укладывается в формат ATX, хотя все же немного раздалась в ширину.
Однако маловероятно, что кто-то будет втискивать ее в компактный Midi Tower. Вот и я, подумав так, смонтировал плату в корпус Corsair 600T, где она превосходно разместилась.
На снимках выше можно рассмотреть ее во всех подробностях. На черной печатной плате с черными разъемами и черными радиаторами твердотельные конденсаторы смотрятся вставленными золотыми инородными телами. Проще говоря, получилось не очень гармонично, а самое главное - неинформативно. Вдобавок маленький вентилятор, размещенный на чипсете, не предвещает тишины в системном блоке.
Питание на плату подается через основной 24-х и два дополнительных 8-ми контактных ATX разъема. Такая комбинация наблюдается далеко не у каждого блока питания. К счастью, в данном случае можно обойтись формулой 24+8.
Кроме этого на плате присутствуют два MOLEX разъема. Они необходимы для дополнительного питания шины PCI-e при установке двух и более видеоадаптеров.
Для памяти типа DDR3 распаяно восемь слотов, разделенных на две группы по четыре разъема.
Плохо то, что каналы никак не выделены цветом. Поэтому при установке четырех модулей придется постоянно сверяться с подписями на плате. Конечно, в случае занятия всех слотов такой проблемы не будет. Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2500 (разгон) МГц со штатным напряжением 1.5 В. Максимальный допустимый объем составляет 64 Гбайта. Поддерживаются также небуферизированные модули с коррекцией ошибок ECC, но только при установке процессоров Xeon.
Производителем сообщается, что питание процессора реализовано по формуле 24+2, эту информацию можно найти как на сайте компании, так и на упаковке.
В качестве основного ШИМ-контроллера здесь используется микросхема Intersil ISL6367.
С обратной стороны можно найти семь удвоителей фаз Intersil ISL6611.
Там же находятся двенадцать двухслойных транзисторов NexFET Texas Instrument 87350D.
Еще четырнадцать штук размещены на лицевой стороне.
Применены катушки индуктивности в ферритовых корпусах, причем кроме обычных конденсаторов установлены и танталовые. Они встречаются с обеих сторон платы. Силовые элементы спереди накрыты радиатором системы охлаждения, а сзади роль теплоотвода и крепежа играет специальная пластинка.
В качестве термоинтерфейса используется терморезинка. Упомянутая выше пластинка также необходима для крепления основного радиатора на лицевой части. Вся конструкция жестко фиксируется при помощи двух небольших винтиков.
С лицевой стороны находится система охлаждения, которая представляет сложную конструкцию.
Два радиатора соединены между собой тепловой трубкой, верхний из них отвечает за отвод тепла от силовых элементов. На нем прикреплена декоративная пластинка с надписью X79.
В качестве термоинтерфейса используются голубые терморезинки толщиной около 1 мм. Крепление, как уже отмечалось выше, осуществляется жестко при помощи двух винтов. Другой радиатор достаточно большой и плоский, да к тому же еще с маленьким высокооборотистым вентилятором.
Причем есть определенные трудности с установкой графического ускорителя. Так, например, один раз видеокарта не включилась, а в другой она задевала вентилятор. Это свидетельствует о том, что конструкция не самая удачная. Но, к сожалению, другого варианта, наверное, и нельзя было придумать, поскольку под ним находятся сразу четыре микросхемы. Каждая контактирует с поверхностью через терморезинку, а крепится вся система при помощи двух подпружиненных винтов.
Что же скрывается под этим монстром? Прежде всего, сам чипсет Intel X79.
Помимо него, здесь прячутся две микросхемы PLX PEX8747, которые являются гибко конфигурируемыми коммутаторами шины PCI-e 3.0. Каждая из них превращает шестнадцать линий в тридцать две.
Там же под радиатором расположена микросхема SAS контроллера.
Это контроллер LSI SAS 2308. Он обеспечивает восемь портов SAS/SATA 6 Гбит/с и работает через интерфейс PCI-e 3.0. Рядом находится его ПЗУ, представленное микросхемой Macronix MXIC MX29GL128F.
С обратной стороны находится микросхема памяти nvSRAM Cypress Perform CY14B256LA.
Таким образом, вбок смотрят семь сдвоенных портов SATA, что позволяет подключить четырнадцать устройств.
Сверху одной группы можно заметить наклейку. Она сообщает о том, что эти порты относятся к интегрированному в чипсет контроллеру, который обеспечивает четыре SATA II и два SATA 6 Гбит/с. Поддерживаются различные уровни RAID. Порты, не отмеченные наклейкой, относятся к контроллеру LSI SAS 2308. Соответственно они поддерживают устройства стандартов SATA 6 Гбит/с и SAS 2. На них также можно создать RAID массив уровней 0, 1, 1E и 10.
Еще одной особенностью платы является наличие семи слотов PCI-e x16.
Первый, третий, пятый и седьмой получают по шестнадцать линий PCI-e. Как раз для этих целей на плате распаяно две микросхемы PLX PEX8747. Одна из причин этого то, что встроенный в процессор контроллер шины PCI-e обеспечивает только сорок линий, а здесь уже на четыре слота получается шестьдесят четыре.
Поддерживаются самые различные мультиграфические технологии: SLI, 3-WAY SLI, 4-WAY SLI, CrossFire, 4-WAY CrossFire, CrossFireX. Линии распределяются по слотам согласно следующим формулам: x16+x0+x16+x0+x16+x0+x16 или x16+x8+x8+x8+x8+x8+x8. Куда же ушли еще восемь процессорных линий? Все просто - на них повесили SAS контроллер.
В правом нижнем углу находятся две кнопки: Power и Reset, а также индикатор, отображающий POST-коды загрузки и инициализации.
Там же, по нижнему краю, разместились три колодки USB 2.0 для подключения шести устройств. Кроме них еще есть два специальных разъема USB 3.0, которые установлены рядом с основным коннектором питания ATX.
Они обеспечивают поддержку еще четырех устройств. Одна панель с двумя портами поставляется в комплекте, да и некоторые современные корпуса уже оборудуются такими коннекторами. Упомянутые выше разъемы реализованы при помощи отдельного контроллера Texas Instrument TUSB7340, который распаян рядом.
Еще одна такая микросхема находится за разъемами задней панели.
По нижнему краю платы можно обнаружить разъем для подключения кнопок и индикаторов корпуса.
Рядом расположен коннектор MOLEX для обеспечения дополнительного питания на шине PCI-e и джампер ClrCMOS. Левее - колодка IEEE1394 вместе с контроллером VIA VT6315N.
В левом нижнем углу находится микросхема PLX PEX8605 и разъем передней аудиопанели.
Выше разместился звуковой кодек Creative Sound Core 3D.
Под декоративной крышкой, которая крепится с обратной стороны двумя маленькими винтами, можно обнаружить саму микросхему звукового контроллера.
Как можно видеть, это Creative CA0132, который уже встречался в обзоре ASRock X79 Extreme6/GB. Но там он располагался на отдельной плате по соседству с дополнительным сетевым адаптером.
Выше расположена микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6776D.
Ближе к задней панели можно обнаружить Marvell 88SE9172, который обеспечивает на ней два eSATA порта.
Два гигабитных сетевых контроллера на этой стороне не поместились. Поэтому их можно обнаружить на обратной.
Оба представлены микросхемами Broadcom BCM57781.
Теперь обратим взор на разъемы, расположенные на задней панели, среди которых затерялась одна кнопка.
| Поддерживаемые процессоры | Intel Xeon, Core i7 второго поколения в исполнении Socket 2011 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel X79 Express |
| Оперативная память | 8 x 240-pin DDR3 DIMM, четырехканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2500 (разгон), поддержка ECC с процессорами Xeon |
| Слоты расширения | 7 - PCIe 3.0 x16 (1, 3, 5, 7 - x16, остальные - х8) |
| Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, Quad SLI, 3-WAY SLI (x16+x16+x8). |
| Поддержка SATA/RAID | 8x SATA3/SAS2 6.0 Гбит/с портов – ; RAID 0, 1, 5, 0+1, JBOD 2x SATA 6.0 Гбит/с порта – Intel X79; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel X79; RAID 0, 1, 5, 0+1, JBOD; |
| Поддержка IDE и eSATA | нет; 2x eSATA Marvel 88SE9172; |
| Сеть | 2х Broadcom BCM57781; |
| Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
| USB 2.0 | 8+6x USB 2.0 (Intel X79) |
| USB 3.0 | 4+4x - 2х Texas Instrument TUSB7340 |
| IEEE-1394 | 1+1x VIA VT6315N |
| Системный мониторинг | Nuvoton NCT6776F |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V + 8-pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 клавиатура 8x USB 2.0/1.1 4х USB 3.0 1x IEEE 1394 2x eSATA 2x RJ45 1x optical S/PDIF Out 5x 3,5 мм Jack 1x кнопка ClrCMOS |
| Фирменные технологии | Extreme Tuning Utility (AXTU) Instant Boot Instant Flash APP Charger XFast USB XFast LAN XFast RAM X-FAN Crashless BIOS OMG (Online Management Guard) Internet Flash Системный Браузер UEFI Easy RAID Installer Interactive UEFI CPU Frequency Stepless Control ASRock U-COP Boot Failure Guard (B.F.G.) Ночная подсветка |
| Размеры, мм | 305 x 267 |
| Форм-фактор | ATX. |
С BIOS платы ASRock X79 Extreme11 можно ознакомиться при помощи видеоролика ниже.
Графическая оболочка похожа на ту, что используется в ASRock Z77 OC Formula. Здесь также есть звуковые эффекты, отличия кроются только в нескольких пунктах, а в остальном все без изменений.
Первая открывающаяся страница называется Main.
Но здесь же внизу это можно исправить, выбрав любую другую в качестве стартовой. Далее следует вкладка OC Tweaker.
Здесь есть две ссылки. Первая - DRAM Configuration.
Вторая - Voltage Control.
Здесь находятся пункты по регулировке напряжения.
Далее следует вкладка Advanced.
Здесь находятся девять ссылок. Первой сверху следует CPU Configuration.
Затем - North Bridge Configuration.
South Bridge Configuration.
Storage Configuration.
Super IO Configuration.

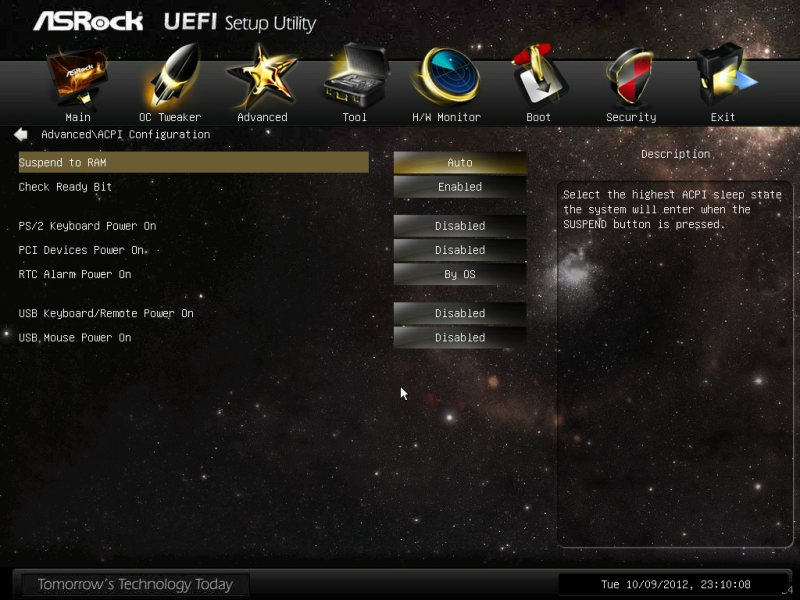

ACPI Configuration.

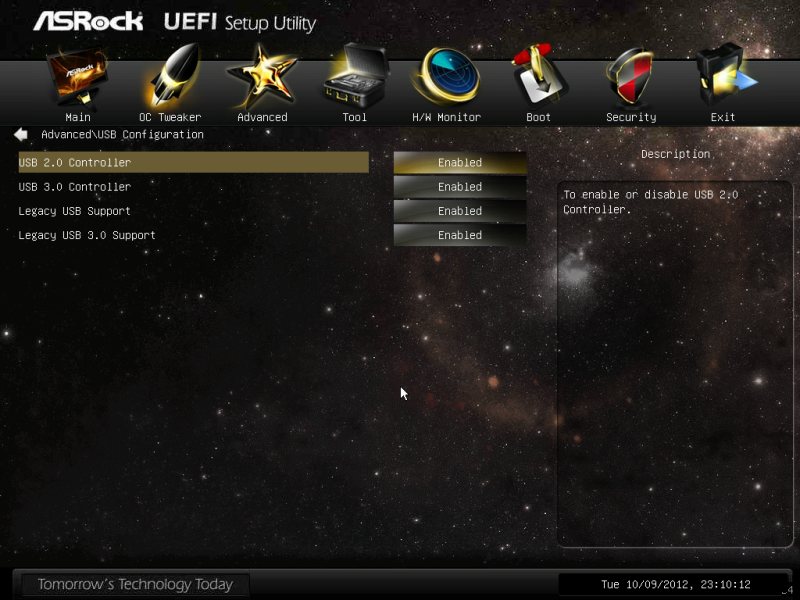

USB Configuration.

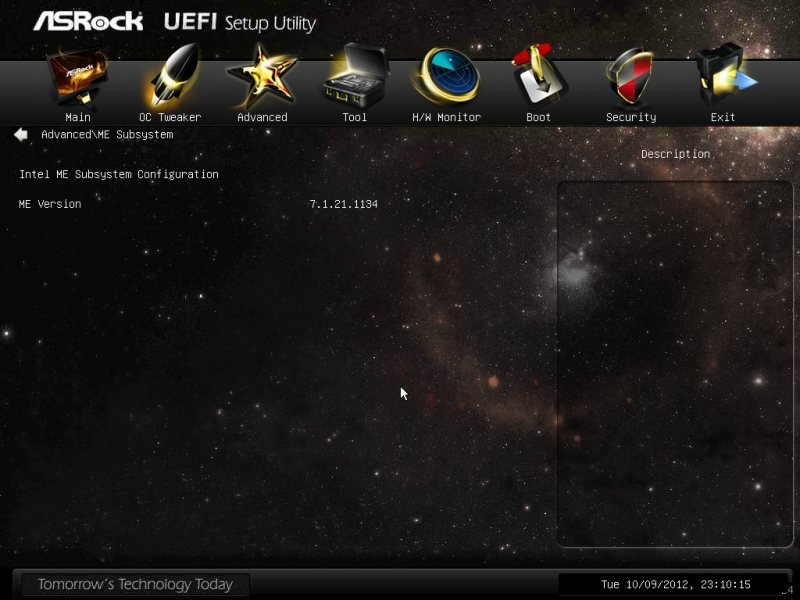

ME Subsystem.

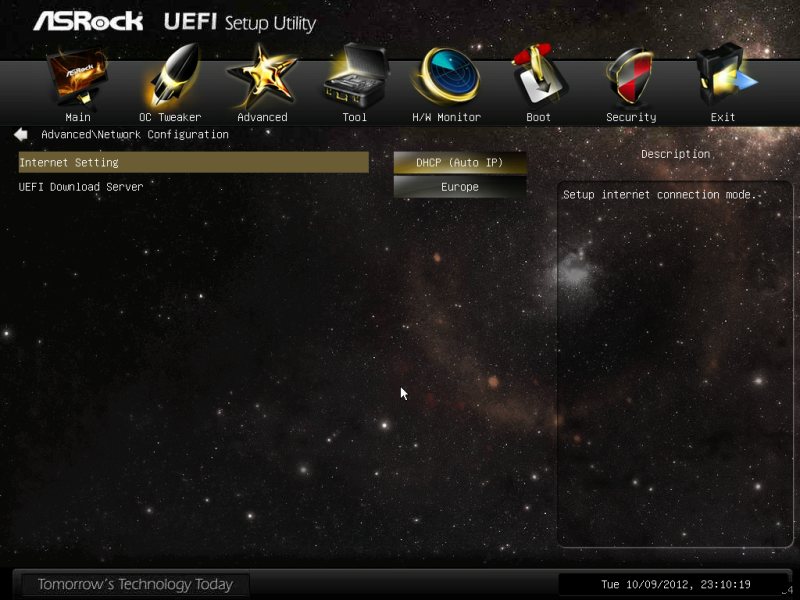

Network Configuration.

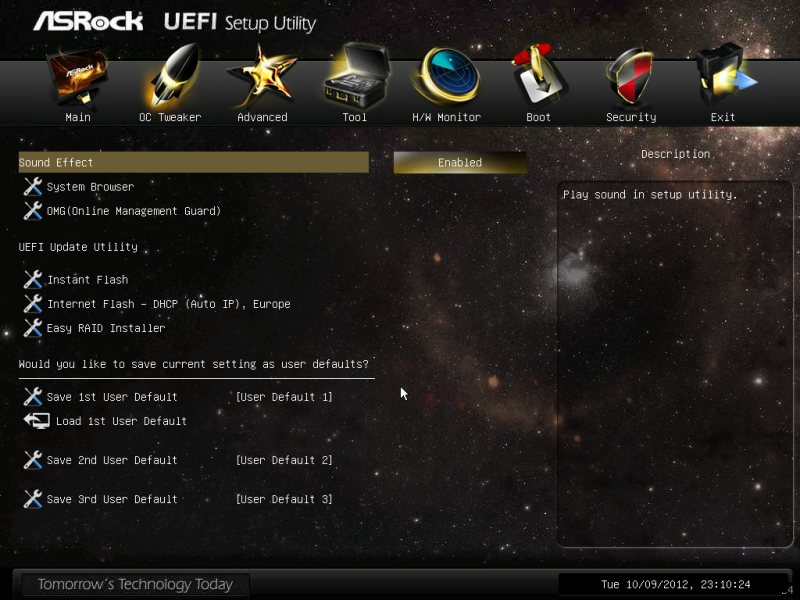

Далее идет вкладка Tool.

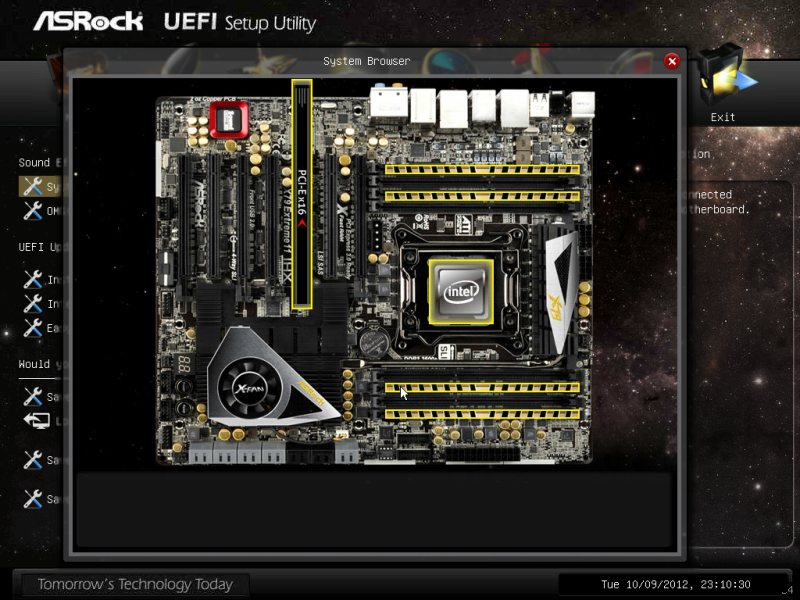

Здесь также несколько ссылок. Первая - System Browser.

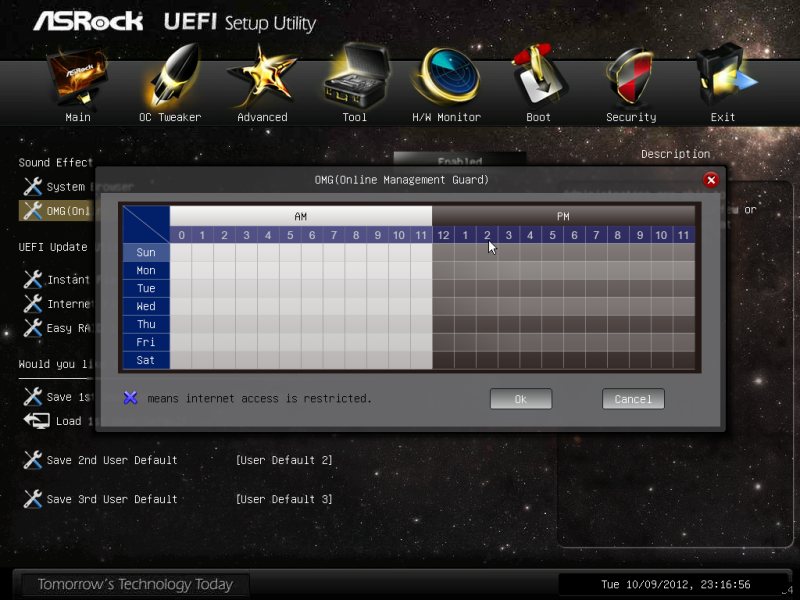

Следом Online Management Guard.

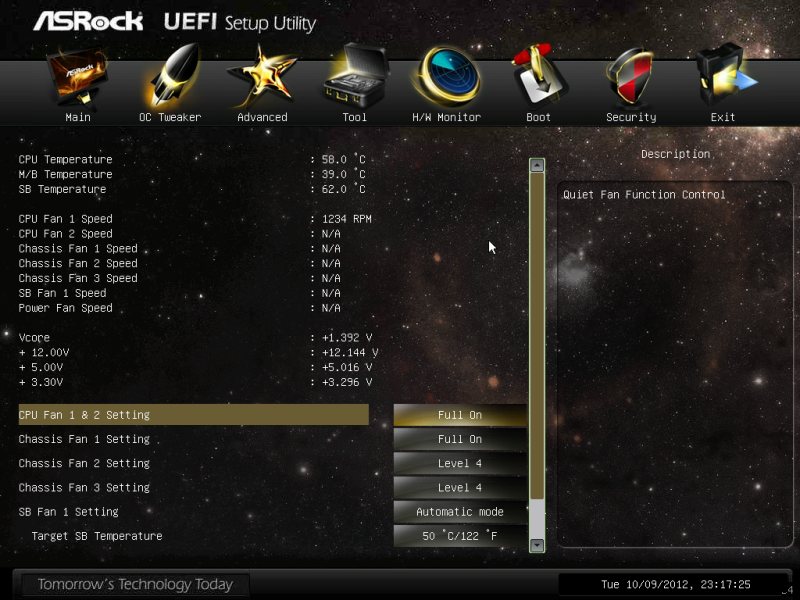

Дальше идет вкладка H/W Monitor.

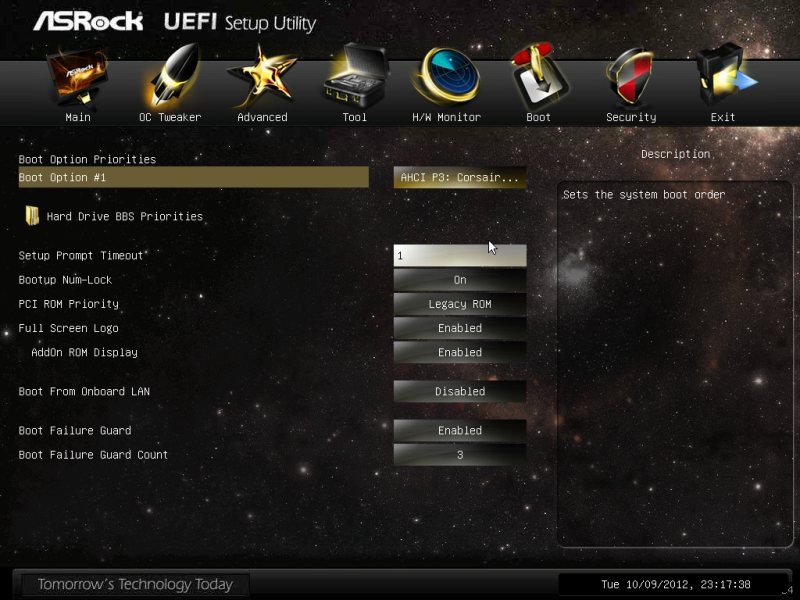

Затем следует вкладка Boot.

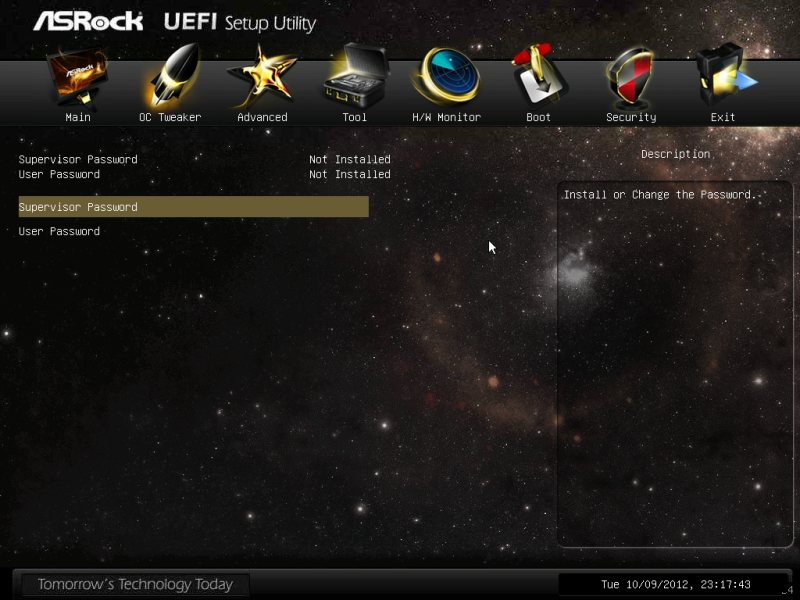

За ней Security.

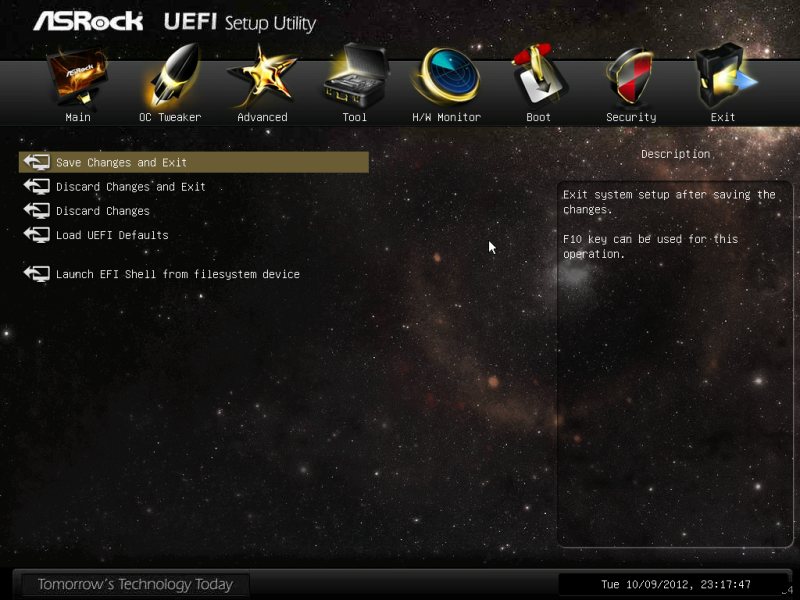

А В самом конце Exit.
Тестирование материнской платы ASRock X79 Extreme11 проводилось в составе следующей конфигурации:
Возможности стендового процессора мне хорошо известны, в лучшие свои дни он покорял 4700 МГц на нескольких платах. Для этого нужно было просто увеличить напряжение на CPU до 1.375 В.
А здесь все как-то сразу не заладилось. Для начала я долго возился с памятью, ведь все мои восемь модулей Samsung M378B5273DH0-CH9 без особого труда практически на любой платформе и без поднятия напряжения брали 2133 МГц с таймингами 10-10-10-27-1Т. Тут же пришлось экспериментировать. Я действовал комплексно и не сразу понял секрет успеха. Во-первых, были перебраны разные комбинации модулей, во-вторых, вторично обновлен BIOS с версии 1.30 до 1.40, а напряжение выставлено как 1.6 В с одновременным ослаблением задержек до 10-10-10-28-1Т.
С процессором вышла такая же суета. После эйфории от использования OC Formula захотелось повторить опыт с автоматическим разгоном, но здесь этот фокус не удался. Я начал с 4.8 ГГц, потом 4.6 и наконец опустился до 4.4, и все равно неудача. Пришлось вспоминать навыки ручных настроек. Чуть поколдовав с напряжениями, удалось заставить работать i7-3930K только на частоте 4500 МГц.
Что касается увеличения частоты шины, то удалось загрузиться только на следующем «страйпе» в 125 МГц.
В процессе эксплуатации был замечен ряд неприятных моментов. Для начала - заморочки с установкой видеокарты в первый слот. Обнаружились проблемы совместимости с кулером, пришлось переставить ее в третий разъем. Но в таком случае длинная видеокарта пересекала вентилятор на радиаторе чипсета. При первичной установке она встала не очень ровно, хотя уже легла нижней кромкой на радиатор и, как следствие, просто не включилась. Дальше я уже смонтировал ровнее, и она заработала, но не крутился вентилятор на чипсете.
Ну и пусть, подумал я, продолжив тестирование. Отвлекшись ненадолго, при последующем мониторинге радиатора системной логики выяснилось, что его температура тем временем подросла до 75°C. И тут уже вентилятор проснулся, а поскольку видеокарта все-таки мешала, то его лопасти цеплялись за корпус ускорителя, издавая неприятный шум. Вот и получается, что без вентилятора нельзя, а с ним шумно, и вообще он может в таком режиме сломать лопасти или просто сгореть.

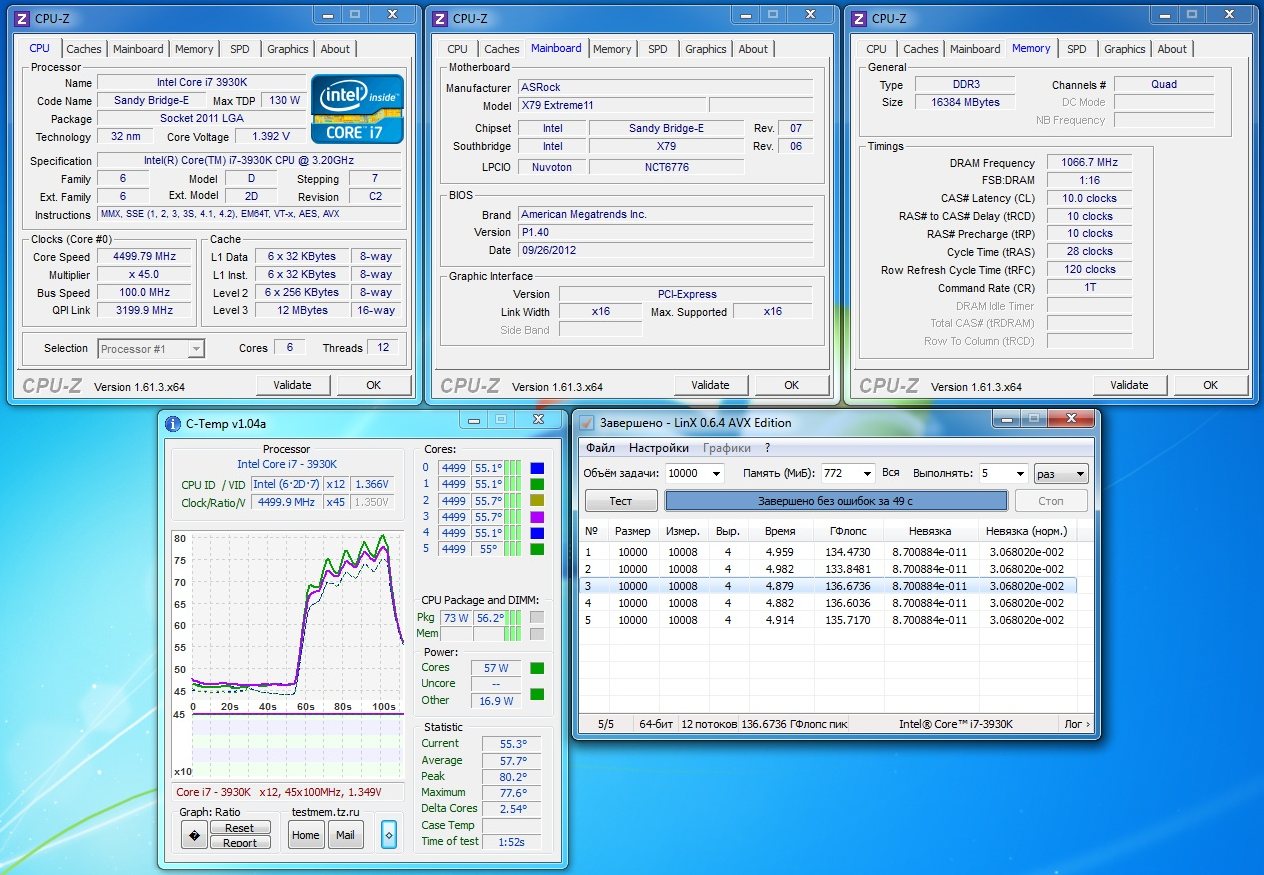

Тестирование ASRock X79 Extreme11 проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
Посмотрим теперь на температуры радиаторов.
Температурные показатели находятся в норме, даже если вентилятор полностью остановлен.
Звуковой кодек представлен микросхемой Creative CA0132. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Как отмечалось выше, подобное решение уже встречалось на плате ASRock X79 Extreme6/GB. Поэтому все достоинства и недостатки наблюдаются и здесь. Разве что заметно улучшилось качество драйверов. Скорее всего, за прошедшее время их доработали.
Платформу Intel LGA 2011 язык не поворачивается назвать бюджетной. Судите сами, самый дешевый процессор - Core i7-3820 оценивается в 8500 рублей. А тут еще материнскую плату предлагают за 20 000 рублей. Но стоит ли она того? И здесь не все так однозначно. Самый простой вопрос, заданный в начале обзора: для кого она предназначена?
По идее, в первую очередь ASRock X79 Extreme11 должна привлечь профессионалов. Семь слотов PCI-e x16 и восемь портов SAS2 будут здесь как нельзя кстати, да и цена в таком случае не столь критична. А зачем же тогда такой интегрированный звуковой контроллер? Чтобы слушать интернет-радио на рабочей станции? Нет, что-то не вяжется.
Может быть, плата предназначена для продвинутых энтузиастов, которые смогут заполнить все семь слотов видеоадаптерами? Но для них звук тоже не так важен. Или для каких-то геймеров, которых устроит и аудиоконтроллер, и наличие большого количества слотов PCI-e? Все это так, но зачем им тогда контроллер SAS2?
Вот и получается, что конечный покупатель не идентифицирован, поскольку неясно кто может задействовать сразу весь функционал. К тому же системная плата премиум-сегмента должна как-то выделяться на фоне своих собратьев, а здесь этого не наблюдается. А скучный комплект поставки, упаковка и информационное сопровождение просто не позволяют занять плате высшую ступеньку.
Зато есть прецедент, который ставит перед производителями новую планку стоимости топовых материнских плат, а опустить ее поможет только крайне низкий спрос на подобные решения.
