Каждый производитель старается выделить свое устройство среди прочих равных. Зачем это нужно? Вопрос банален, но и ответ столь же очевиден - чтобы привлечь интерес покупателя. А на войне (как и в конкурентной борьбе) все средства хороши. И здесь на первые роли выходят маркетинг и раскрученность бренда. Малоизвестному продукту (даже с низкой относительно соперников стоимостью) спрос отнюдь не гарантирован. Еще сложнее конкурировать в верхнем ценовом сегменте, где есть явные лидеры, и у каждого производителя уже выстроились сформировавшиеся линейки.
И совсем непонятно, как продвигать свою продукцию для энтузиастов. Оверклокер - что это за персонаж? Офисный работник, который в свободное время увлекается разгоном? Или студент, который хочет повысить производительность своего «железа», чтобы комфортно поиграть в современные игры? Профессионал, для которого каждый мегагерц - это дополнительная секунда в поставленных задачах? Аудитория очень обширна, как здесь угодить всем? К тому же в наш век постоянной нехватки времени есть и люди, желающие по максимуму упростить сам процесс разгона.
Последнее приводит нас к дилетантам: нажал кнопку, выбрал значение, и система автоматически подстроилась под существующее «железо». Кто-то возразит, что разгон это искусство, креатив, дух соревнований и вообще очень интересный и увлекательный процесс. Конечно, так оно и есть, но ведь можно же найти компромисс в этом вопросе и даже здесь предоставить свободу выбора. Ценителю - тонкую настройку, а любителю - автоматические предустановки.
Этим руководствовались инженеры компании ASRock при создании материнской платы Z77 OC Formula. Модели, предназначенной для разгона, требовалось знаковое имя, причем именно специалиста в данной области, а не геймера Fatal1ty. Поэтому было решено привлечь новых людей для разработки продукта, который если и не сделает переворот, то точно достигнет поставленной задачи. Таким человеком стал NickShih. Имя, конечно не столь громкое, как у k|ngp|n, Shamino или Slamms, но почему бы и нет?
Коробка очень большая и несколько превосходит по габаритам упаковку другой передовой платы ASRock X79 Extreme 11.
Мрачные и невзрачные тона, использованные в оформлении, смотрятся даже как-то нехарактерно для производителя.
Обычно все ярко и красочно, а здесь лишь желтая машинка на черном фоне, пара надписей да кучка значков с краю. Однако лицевая часть является крышкой, под которой спрятано много интересного.
Во-первых, есть смотровое окошко, в котором виднеется система охлаждения. Кроме этого здесь размещено множество различных вставок с описанием технических решений. С обратной стороны открывается не менее интересная картина.
Здесь также визуально показаны ключевые особенности продукта и приведена небольшая фотография платы. Настал момент заглянуть внутрь.
Сверху находится каркас и вставка из мягкого пористого материала, который обеспечивает защиту от механических воздействий.
После уборки этих элементов перед нами предстает сама плата, которая лежит на схожего типа подложке. Под ней скрывается черная картонная коробка с двумя распашными крышками.
Там можно обнаружить инструкции, диск и черный мешочек с логотипом OC Formula. Среди информационных носителей находится следующий набор:
Приведу их список в виде перечня:
Черный мешочек похож на рог изобилия или подарок от Деда Мороза.

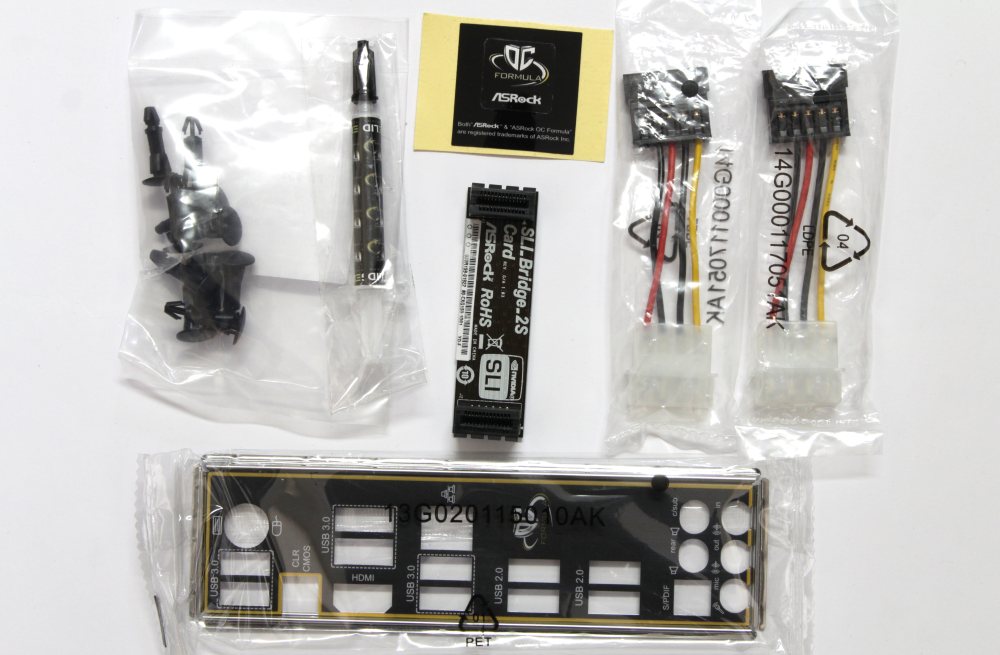

В нем оказался солидный набор аксессуаров.
В их числе:
В комплекте есть практически все, кроме разве что бутылки шампанского, которую можно либо разбить об плату, чтобы она лучше работала, либо просто отпраздновать с ее помощью приобретение этого устройства. Среди инструкций и брошюр не хватает напутствий и наставлений известного оверклокера. Видимо, производитель счел, что пользователям ASRock Z77 OC Formula хватит и простого автографа на самой плате, и оставил историю создания продукта и совместного сотрудничества за кадром.
О вкусах не спорят, поэтому, на мой взгляд, плата кажется очень привлекательной.
Сочетание черного и желтого цветов само по себе эффектно, а добавление сюда золотистых тонов придает модели ASRock вид дорогого продукта.
При этом у платы внушительные габариты и вес. Здесь дают знать о себе восьмислойная печатная плата и очень массивный радиатор на силовых элементах с интегрированной трубкой для СВО. Кроме этого в глаза бросается маленький вентилятор, который не внушает доверия. Эффективность такого решения сомнительна, а вот шума точно не избежать и в итоге его все равно придется отключить. Настораживает и подозрительно малое количество слотов расширения.
Питание на плату подается через три коннектора: основной 24-х и два дополнительных 4-х и 8-ми контактных. Кроме этого внизу есть один Molex разъем. Он предназначен для дополнительного питания шины PCI-e.
Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 /1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2800 (разгон) МГц со штатным напряжением 1.5 В. С процессором Ivy Bridge значения в BIOS можно выставлять вплоть до 3000 МГц. Кроме этого в полной мере поддерживаются профили XMP. Максимально допустимый объем составляет 32 Гбайта.
Производитель рапортует о наличии 12+4 фаз.
В качестве основного ШИМ-контроллера используется микросхема CHiL 8328, а там такого их количества не предусмотрено.
А вот если предположить (12+4)/8, то картина станет немного яснее. Действительно, при внимательном осмотре силовой части сразу бросаются в глаза эти восемь удвоителей IR3598.
Транзисторы, по заверению производителя, здесь также какие-то волшебные.
Это больше похоже на маркетинговую уловку и экономию площади размещения. Называются они NexFET или силовой блок. Эти микросхемы произведены компанией Texas Instrument и снабжаются маркировкой 87350D.
Разумеется, применены катушки индуктивности в ферритовых корпусах, а все установленные конденсаторы твердотельные. И здесь не обошлось без волшебства. Перед нами пример технологии MFC.
Ее суть состоит в использовании конденсаторов разного типа, коих на плате действительно великое множество. Силовые элементы можно обнаружить и на обратной стороне платы.
Там они закрыты пластинкой из алюминиевого сплава.
В качестве термоинтерфейса используется терморезинка. Эта пластинка также необходима для крепления основного радиатора на лицевой части. Конструкция жестко фиксируется при помощи четырех небольших винтиков.
Основной радиатор большой и тяжелый (около 1 кг), вдобавок он оборудован вентилятором.
Главная особенность радиатора заключается в том, что внутри проходит трубка, к которой можно подключить СВО. Для этого предусмотрены два штуцера, закрытые пластиковыми заглушками. В качестве термоинтерфейса используется терморезинка.

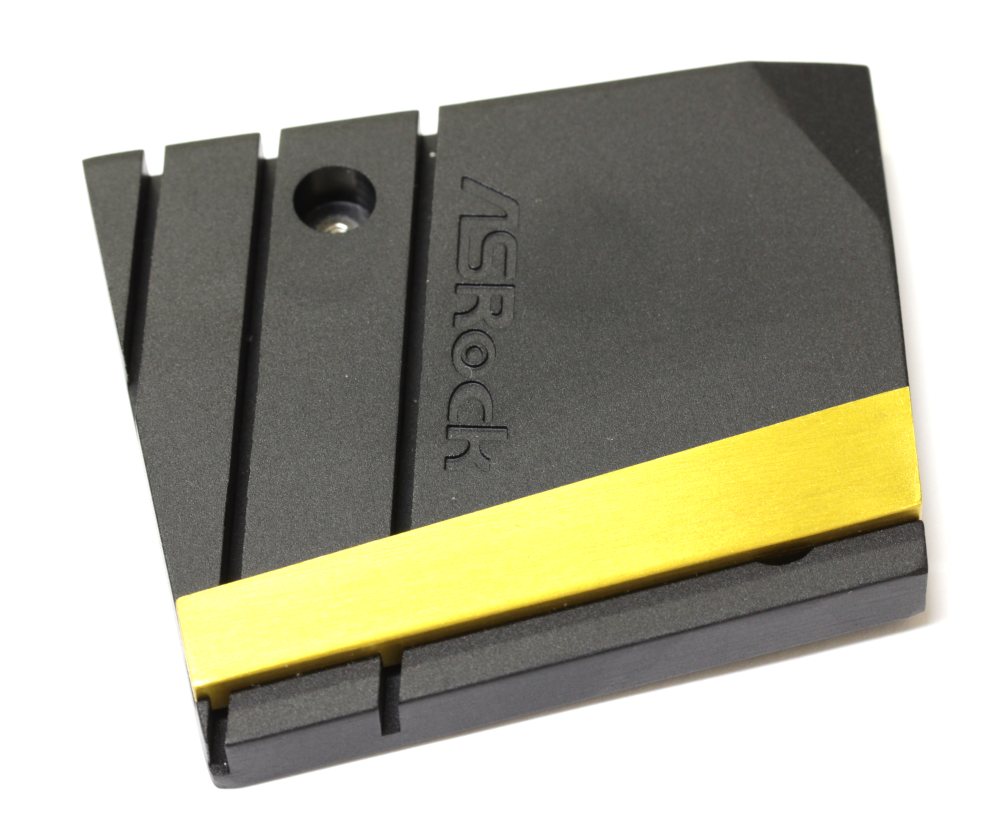

Еще один теплорассеиватель отвечает за охлаждение набора системной логики Intel Z77.
Как и предыдущий, он изготовлен из алюминиевого сплава и отличается от аналогов малым числом ребер. На его лицевой поверхности есть позолоченная декоративная пластинка и логотип производителя. В качестве термоинтерфейса применено серое твердое вещество. Никакой защитной рамки не предусмотрено, а крепление осуществляется при помощи двух подпружиненных винтов.
А вот и сам чипсет Intel Z77.
Как уже отмечалось выше, слотов расширения маловато.
Всего три разъема PCI-e x16 и два PCI-e x1. Поддерживаются такие мультипроцессорные технологии как NVIDIA SLI, AMD CrossFireX и Lucid Virtu. Дизайном предусмотрена установка двух видеоадаптеров с трехслотовой системой охлаждения. Для дополнительного питания на шине PCI-e в мультиграфических режимах на плате предусмотрен коннектор Molex.
Зато для поддержки приводов и накопителей портов SATA хоть отбавляй. Целых десять штук.
Разные стандарты отличаются цветами. Так, например, шесть разъемов желтого цвета соответствуют SATA 6 Гбит/с, а оставшиеся четыре черных - SATA II. Разумеется, такое количество не поддерживается чипсетом Intel Z77, о чем предупреждает наклейка сверху, делящая порты на две группы. Четыре разъема слева представлены двумя контроллерами Marvell 88SE9172, которые распаяны неподалеку.
Также есть поддержка и другого современного интерфейса - USB 3.0. Шесть таких разъемов находятся на задней панели. Кроме этого на плате предусмотрена колодка для подключения еще двух портов. В комплекте есть специальный модуль, устанавливаемый в отсек 3.5", который благодаря планке может быть переделан в заднюю панельку. Часть портов реализована при помощи дополнительного контроллера Etrontech EJ188H.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
Неподалеку разместились две кнопки Power и Reset, которые подсвечиваются красными светодиодами.
Еще несколько кнопок находятся в правом верхнем углу.
Там же можно увидеть три DIP переключателя, индикатор, отображающий коды загрузки POST, и два разъема для замера напряжений на компонентах системы.
В левом нижнем углу размещены колодки для подключения передней аудиопанели и COM порта.
Рядом находится полупрозрачное окошко, где цифрами показан каждый слой от первого до восьмого.
Выше по левому краю распаяна микросхема восьмиканального аудиокодека Realtek ALC898.
Гигабитный сетевой контроллер представлен микросхемой Broadcom ВСМ57781.
Между вторым и третьим слотами PCI-e x16 находится контроллер ввода/вывода и системного мониторинга Nuvoton NCT6776D.
Посмотрим теперь на заднюю панель.
| Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel Z77 Express |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) МГц |
| Слоты расширения | 3 - PCIe 3.0 x16 (x8+x8+х4) 2 – PCIe 2.0 x1 |
| Поддержка Multi-GPU | SLI, CrossFireX, Lucid Virtu MVP |
| Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 6.0 Гбит/с порта – 2x Marvell 9272; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD |
| Поддержка eSATA | нет |
| Сеть | 1х Broadcom BCM57781 |
| Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+6x USB 2.0 (Intel Z77) |
| USB 3.0 | 2+2x USB 3.0 (Intel Z77) 4x USB 3.0 (Etrontech EJ188H) |
| IEEE-1394 | нет |
| Системный мониторинг | Nuvoton NCT6776D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V, 4pin ATX 12V |
| Разъемы и кнопки задней панели | 4x USB 2.0/1.1 6х USB 3.0 1x RJ45 1x HDMI 1х Optical S/PDIF Out 5x 3,5 мм Jack 1х кнопка ClrCMOS |
| Фирменные технологии | Formula Drive ASRock Instant Boot ASRock Instant Flash ASRock APP Charger ASRock XFast USB ASRock XFast LAN ASRock XFast RAM ASRock Crashless BIOS ASRock OMG (Online Management Guard) ASRock Internet Flash ASRock Системный Браузер UEFI ASRock Осушитель ASRock Interactive UEFI Разгонные профили NickShih Видеоконтроллер с точной отстройкой Конфигуратор таймингов Lucid Virtu Universal MVP Hybrid Booster ASRock U-COP Boot Failure Guard (B.F.G.) Combo Cooler Option (C.C.O.) Ночная подсветка |
| Размеры, мм | 305 x 267 |
| Форм-фактор | ATX. |
С BIOS платы ASRock Z77 OC Formula можно ознакомиться при помощи видеоролика ниже.
У оболочки UEFI BIOS изменился только внешний вид, а меню и настройки практически не претерпели изменений. Поэтому детально разбирать здесь нечего, да и на скриншотах все интуитивно понятно.
Сначала загружается страница OC Tweaker, но открытие первоначального экрана настраивается на вкладке Main.
Внизу есть пункт Active Page on Entry, который позволяет осуществить эту манипуляцию. Следующей вкладкой идет OC Tweaker.
Внизу находятся пункты по регулировке напряжения.
По середине находится ссылка на страницу настройки таймингов.
Далее следует вкладка Advanced.
Здесь находятся несколько ссылок. Первой сверху следует CPU Configuration.
Затем North Bridge Configuration.
South Bridge Configuration.
Storage Configuration.
Intel RST.
Intel Smart Connect.
Super IO Configuration.
ACPI Configuration.
USB Configuration.
Далее идет вкладка Tool.
Здесь также несколько ссылок. Первая System Browser.
Затем Multi-Thermal Sensor.
Следом Online Management Guard.
Дальше идет вкладка H/W Monitor.
В самом низу есть пункты настройки скорости вращения вентиляторов
Затем следует вкладка Boot.
За ней Security.
В самом конце Exit.
Меню настроек очень простое в восприятии. Кроме этого здесь есть звуковое сопровождение при выборе пунктов, переходах и применении настроек.
Тестирование материнской платы ASRock Z77 OC Formula проводилось в составе следующей конфигурации:
Разгонный потенциал тестового процессора на воздухе мне был хорошо известен, поэтому решено было действовать при помощи встроенных профилей, которые якобы созданы при содействии с оверклокером NickShih. Чем черт не шутит, попробуем сразу 5.0 ГГц. Действительно, система загружается и ... сразу синий экран. Я уже тянусь к кнопке Reset, но компьютер перезагружается сам. Приятный сюрприз. Дальше я решил попробовать 4.9 ГГц. Результат получился более успешным, но на сей раз не было стабильности в тестовых пакетах. Пришлось опуститься еще на ступеньку ниже.
А это как раз тот результат, которого я добивался вручную, причем не на всех материнских платах и не так быстро. А посмотрев на настройки напряжений, которые установились автоматически, я понял, что они оптимальны, а при тестировании понадобилась лишь небольшая коррекция вольтажа на процессорных ядрах всего на 0,05В. Одним словом на NickShih надейся, а сам не плошай.
Тут я подумал: а может и память также хорошо сама разгоняется? И опять начал с более высокого значения 2400 МГц. Не пошло. Три раза система перезагружалась и в конце концов загрузилось окошко в котором сообщалось о некорректном разгоне и загрузке на штатных частотах. Далее я опробовал значение 2200 МГц. При этом плата автоматически выставила тайминги 9-15-15-36-1Т. А я в конечном счете их просто подкорректировал до 9-11-11-33-1Т.
Таким образом очевидно, что разгон стал существенно проще, по крайней мере в моем случае. Разгон по шине улучшить не удалось. Тот же самый результат в 105 МГц который был достигнут на других платах.
Тестирование ASRock Z77 OC Formula проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
Посмотрим теперь на температуры радиаторов.
Температурные показатели находятся в норме, даже если вентилятор полностью остановлен.
Звуковой кодек представлен микросхемой Realtek ALC898. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Вывод прост - интегрированный звуковой адаптер ничем не примечателен и никак не выделяется на фоне аналогичных решений, демонстрируя свойственные данному кодеку достоинства и недостатки.
Это, пожалуй, одна из немногих моделей компании ASRock, которая мне понравилась. И первая модель, которую я действительно хотел бы приобрести. Конечно, здесь во многом преобладает маркетинг. Однако все заявленные функции успешно работают, разгон прост и понятен. Пусть результат не рекорден, но использовалось воздушное охлаждение и впервые только предустановленные режимы. Хотя именно разгон - основное предназначение материнской платы ASRock Z77 OC Formula, для него предусмотрено множество тонких настроек, оптимизированная система питания и подбор компонентов.
Плата выглядит оптимально для поставленных задач. Хотя кому-то может не понравиться водоблок на силовых элементах, который еще и весит около килограмма, средний встроенный звук, маленький шумный вентилятор. Понятно, что в поисках идеала всегда находятся какие-то недостатки, особенно когда перед глазами ценник, а первая мысль - «За что деньги?». Здесь мотивация однозначна, деньги - это время. Да, это именно то время, которое вы сможете сэкономить, не вникая в дебри тонкостей разгона. Можно просто выставить нужные значения, а система либо работает, либо нет. Она корректно перезапускается при невозможности старта или перезагружается после синего экрана.
Здесь не надо быть гуру разгона. Штатные предустановки позволили ASRock Z77 OC Formula полностью раскрыть потенциал процессора и памяти, при этом ничего не мешает вносить свои корректировки. Так, например, я прибавил 0.05 В для стабильной работы процессора и понизил задержки памяти с 15 до 11, оставив все остальное на откуп автоматике. Фактор успеха здесь предельно прост - совокупность корректной работы как аппаратной, так и программной части, причем стоит признать, что последняя сделала существенный шаг в развитии.
Хочется поздравить компанию ASRock c выпуском интересной модели для компьютерных энтузиастов и любителей разгона, пожелать не останавливаться на достигнутых результатах и расширять линейку продукции, одновременно продолжая сотрудничество с оверклокерами для создания новых продуктов для других платформ. Возможно, в дальнейшем нас ждет механизм обмена настройками или загрузки профилей из интернета. Кто знает?
