Ещё не вышел Bulldozer, а рынок уже наводнили множество плат под сокет AM3+. Причём совершенно разных категорий: от бюджетных моделей на предыдущих чипсетах AMD 760G/880G до топовых версий на новейшем наборе логики AMD 990FX + SB950. После знакомства с данным материалом можно будет убедиться, что новый чипсет не такой уж революционный. А если уж до конца быть справедливым, то он и вовсе не заслуживает подобного индекса ввиду отсутствия сколь-нибудь значимых изменений.
Однако производители уже вовсю начали экспансию на рынок новинок, базирующихся на этом наборе логики. Один из лидеров – компания ASUS, подготовившая сразу несколько плат для разных серий и впервые в истории пополнившая помимо привычной линейки ROG (Republic of Gamers, ориентированной на энтузиастов) модельный ряд The Ultimate Force продуктом для поклонников фирмы AMD. Встречаем - ASUS Sabertooth 990FX.
Эту новинку ждали многие поклонники двух компаний. Ведь до недавнего времени серия TUF была прерогативой различных платформ Intel. И вот теперь в лагере «зелёных» пополнение в высшем ценовом сегменте.
Коробка выглядит традиционной для плат серии The Ultimate Force.
Её фон стилизован под фрезерованный металл. В центре крупными буквами надпись Sabertooth 990FX, в левом верхнем углу красуется логотип TUF и эмблема с упоминанием пятилетней гарантии. Лицевая часть откидывается и под ней можно увидеть не ожидаемое окошко с платой, а описание различных технологических решений.
На обратной стороне сверху крупными буквами написано наименование модели – Sabertooth 990FX, а слева - еще одно лого TUF.
Под ним можно увидеть небольшую фотографию платы. Правее от неё есть четыре вставки с описанием особенностей продукта. Ниже, в отдельном окошке приведена краткая спецификация модели.
Теперь настал момент заглянуть внутрь.
Открыв крышку, можно увидеть плату в чёрном картонном лотке и в антистатическом пакете, накрытую пластиковой прозрачной крышкой. Под этим контейнером скрывается ещё один, с инструкциями и аксессуарами.
Среди информационных носителей можно обнаружить следующее:
В очередной раз при обзоре материнской платы линейки TUF в комплекте находится сертификат о прохождении тестовых испытаний. Однако это вовсе не означает, что их прошёл данный конкретный образец, поскольку никакого номера у него нет, и он никак не привязан к серийному номеру платы.
Обратим теперь взор на аксессуары:
Комплект не тянет на эксклюзив. Более того, учитывая высокую стоимость платы, он очень скуден. Можно было расширить комплект, добавив хотя бы парочку дополнительных планок. Или доукомплектовать плату ещё двумя дополнительными портами USB 3.0 (распаянный разъём нового интерфейса есть на плате) с возможностью монтажа их в отсек 3,5” или на заднюю панель.
ASUS Sabertooth 990FX - материнская плата форм-фактора ATX, с соответствующей линейке The Ultimate Force цветовой гаммой. Текстолит тёмно-коричневого цвета; радиаторы зелёно-чёрные, разъемы в свою очередь бежевые, коричневые и чёрные.
Рамка вокруг процессорного разъема несколько необычна и состоит из двух независимых пластиковых креплений. С обратной стороны по-прежнему размещена металлическая пластина, предотвращающая от прогибания текстолита при установке массивного кулера.
Все платы для AM3+ оборудованы подобными устройствами крепления систем охлаждения. Между тем, отверстия и выступы для установки альтернативных кулеров полностью совместимы с прошлым сокетом – AM3. Непонятно, зачем нужно было менять верхнюю часть элементов крепления, но зато это явный элемент отличия от предыдущего процессорного конструктива.
Плата запитывается от двух разъёмов ATX: 24-х контактного и 8-ми контактного, что вполне подходит для современных блоков питания. Можно использовать и старые модели с формулой 20+4, но это может негативно отразиться на разгонном потенциале, поскольку для дополнительного питания процессора предусмотрен 8-ми пиновый разъём. Как и на всех последних моделях плат производства компании ASUS, здесь есть защита от скачков напряжения в сети, которая называется Anti-surge.

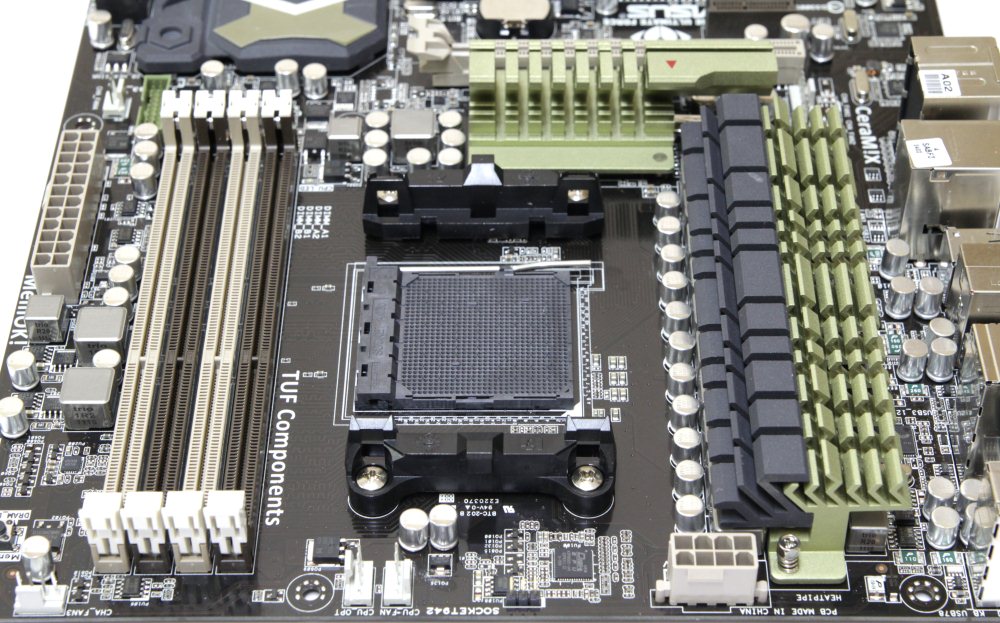

Для памяти типа DDR3 предусмотрено четыре слота бежевого и коричневого цветов. Они оборудованы с одной стороны фиксаторами, а с другой классическими защёлками. Подобная конструкция очень удобна и позволяет легко устанавливать и вынимать планки.
Производителем заявлена поддержка модулей памяти стандарта DDR3 1066 / 1333 / 1600 / 1866 (разгон) МГц. Максимально допустимый объём – 32 Гбайт, он достигается путём установки четырёх модулей объёмом 8 Гбайт, которые все еще не часто встречаются в рознице.

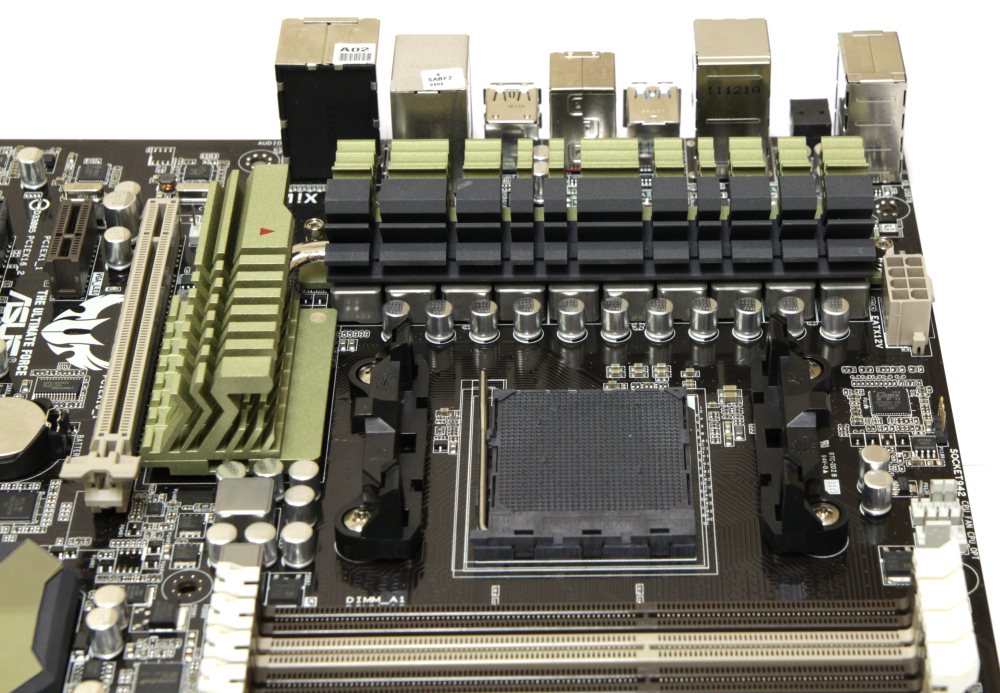

Питание процессора осуществляется по классической схеме 4+1. Но для большей эффективности фазы удвоены до 8+2.
Управляет всем перемаркированная микросхема ASP 1000C-A41.
На каждую из десяти фаз отведено по два транзистора 5030AL на нижнее плечо и по одному 7030AL на верхнее.
Мосфеты самые обычные, точно такие же устанавливаются и на более дешёвые модели плат. Катушки индуктивности с ферритовым сердечником. Необычен только их вид, больше они ничем не примечательны. Все конденсаторы твердотельные, но не танталовые. С обратной стороны платы можно обнаружить часть мосфетов и удвоители – драйверы с маркировкой ASP0A13, которые тоже неоднократно встречались на продуктах ASUS.
Транзисторы накрывает один из радиаторов системы охлаждения.
Он внушительных размеров, да ещё и соединяется тепловой трубкой с другим, отводящим тепло от северного моста. Оба теплосъемника изготовлены из алюминия с применением технологии CeraMIX. Её суть заключается в покрытии металла тонким слоем керамики для придания шероховатости поверхности, вследствие чего увеличивается площадь рассеивания тепла.

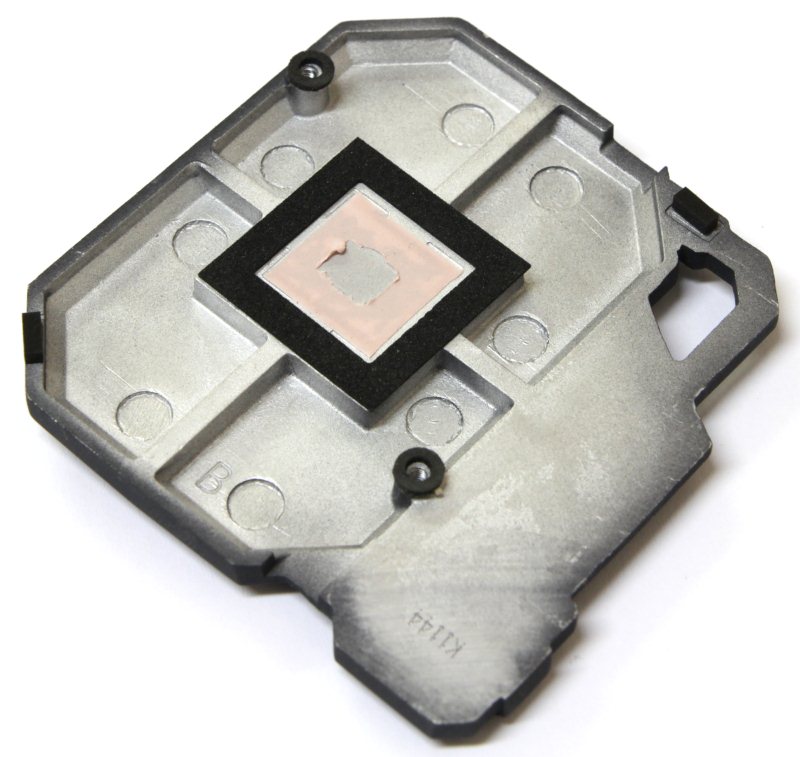

Тепловая трубка уложена в специальный паз и приклеена к радиаторам. В качестве термоинтерфейса используется светло-зелёная терморезинка и твёрдое серое вещество на радиаторе северного моста. Крепится вся система при помощи подпружиненных винтов разного типа.
С обратной стороны мосфеты закрыты специальной алюминиевой планкой с серой терморезинкой.
Ещё один радиатор накрывает южный мост SB950.

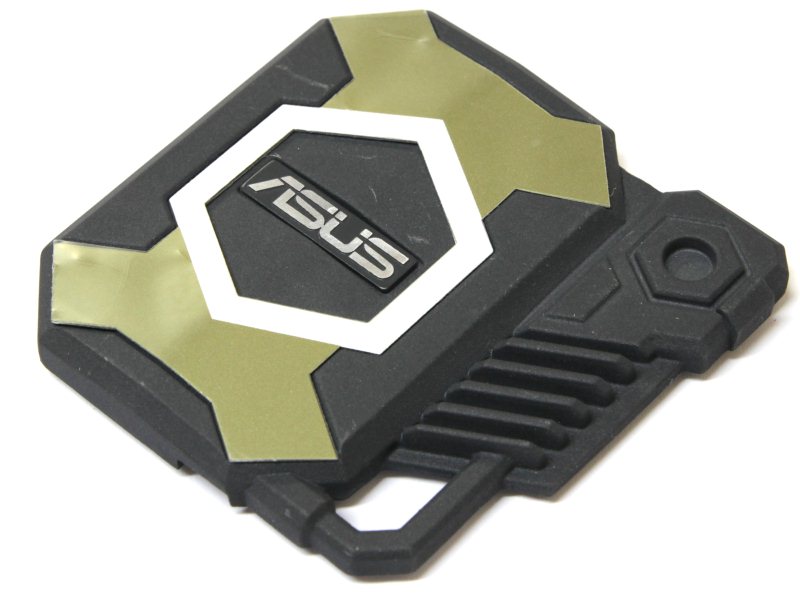

Выглядит очень стильно, а вот как отводит тепло, выяснится при тестировании. В качестве крепления используются подпружиненные винты, которые завинчиваются с обратной стороны платы, термоинтерфейсом служит розовая «терможвачка».

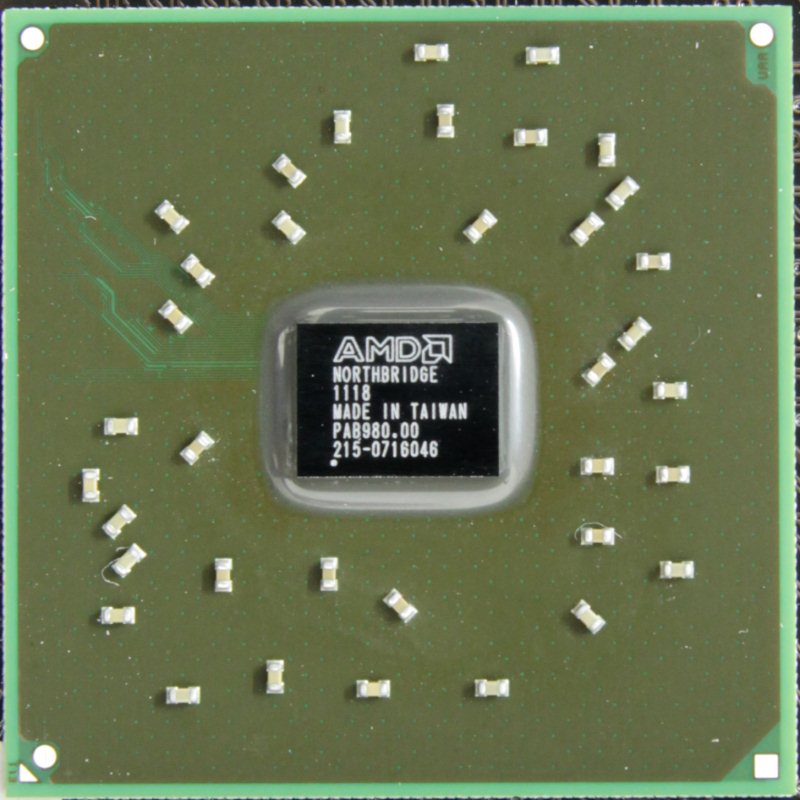

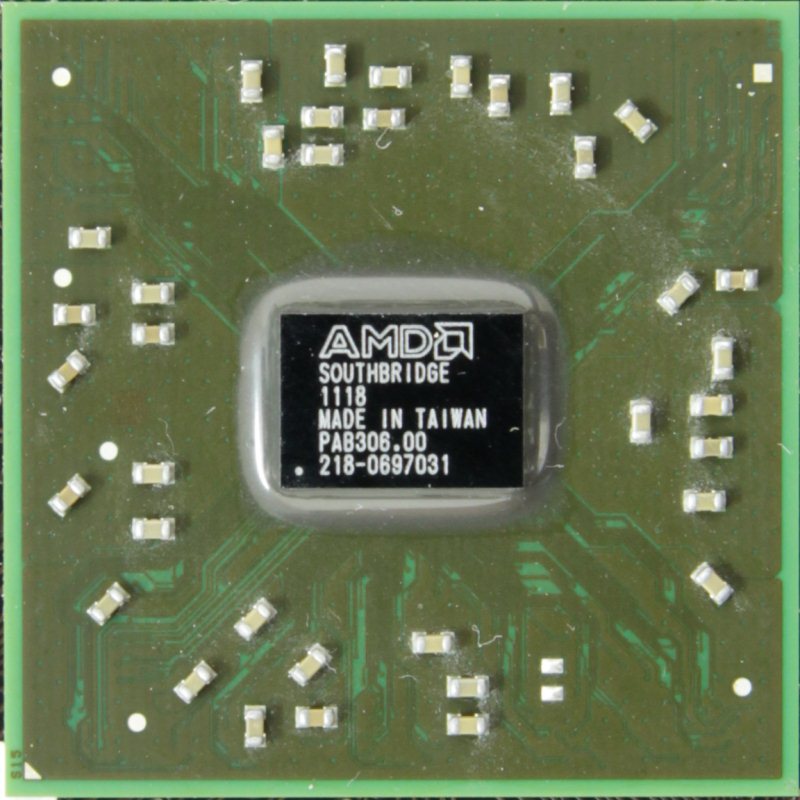

Взглянем на спрятавшиеся логические чипы AMD 990FX и SB950.
Размеры кристаллов совпадают по габаритам с 890FX и SB850 соответственно. Да и отличий в их характеристиках практически нет.
Для поддержки накопителей распаяно четыре сдвоенных разъёма SATA. Шесть портов соответствуют стандарту SATA 3 (6 Гбит/с), а ещё два SATA II (3 Гбит/с). Первые реализованы интегрированным в южный мост SB950 контроллером, а последние представлены отдельной микросхемой JMicron JMB362, расположенной неподалёку от разъёмов.
Ещё один такой же «чип» находится недалеко от задней панели, для обеспечения на ней двух интерфейсов eSATA.
Конечно же, есть и разъёмы шины USB. В самом низу платы размещены две колодки для подключения четырёх устройств USB 2.0.
Ещё десять портов этого типа можно обнаружить на задней панели. Все они реализованы средствами интегрированного в южный мост контроллера. Есть поддержка и более современного интерфейса, а именно USB 3.0. Два порта расположены на задней панели, ещё одну колодку для подключения двух устройств можно найти с правого края платы между южным мостом и слотами для оперативной памяти.
Реализован современный интерфейс посредством двух контроллеров Asmedia ASM1042, распаянных неподалёку от самих портов.
В правом нижнем краю платы расположен разъём для подключения кнопок и индикаторов корпуса.

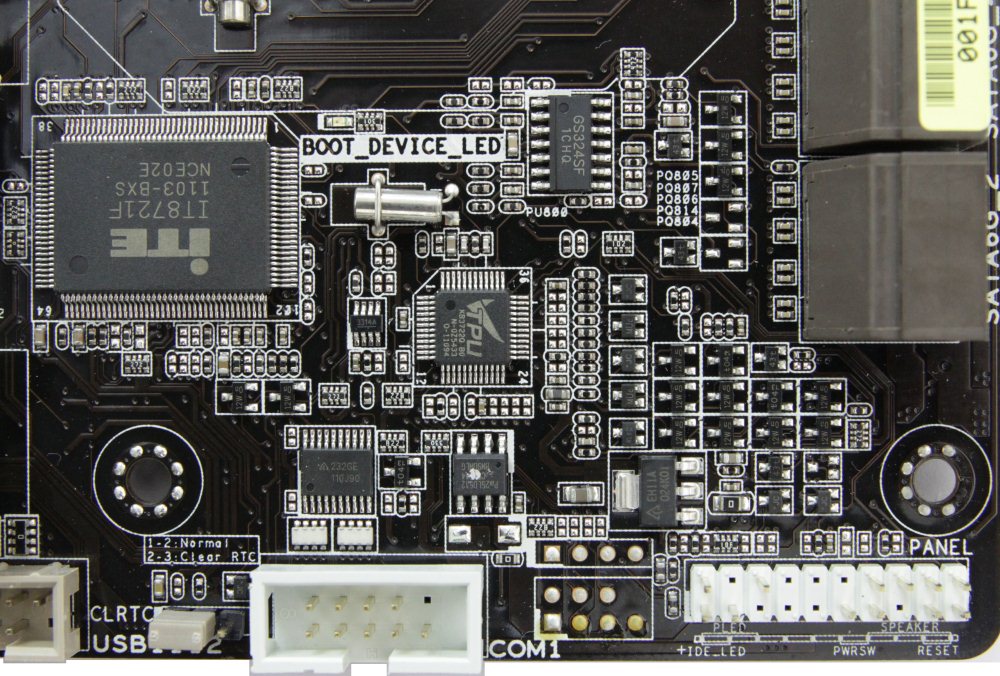

Рядом находится колодка COM порта, микросхема TPU, контроллер ввода/вывода и мониторинга ITE IT8721F, и джампер сброса настроек BIOS.

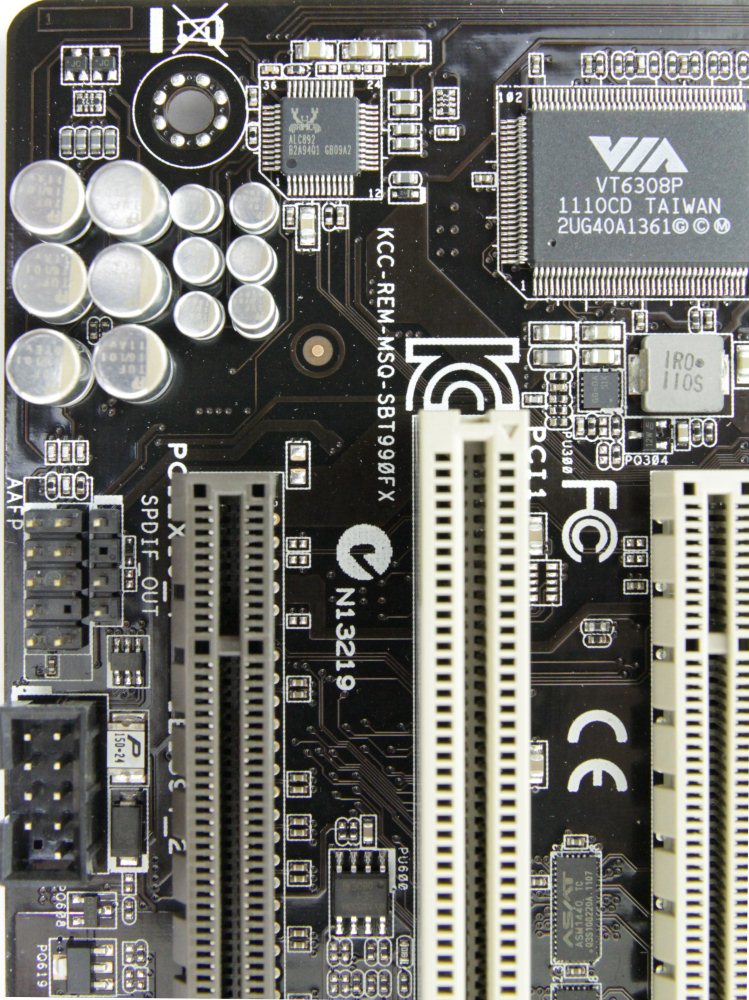

В левом нижнем углу размещен восьмиканальный звуковой кодек Realtek ALC892. Недалеко от него по нижнему краю можно обнаружить следующие разъёмы: SPDIF Out, передней аудиопанели и IEEE1394. Последний реализован контроллером VIA VT6308P, который распаян неподалёку.
Он поддерживает два порта этого интерфейса, ещё один находится на задней панели.
Сетевой адаптер представлен чипом Realtek RTL8111E, размещенным по левому краю платы.

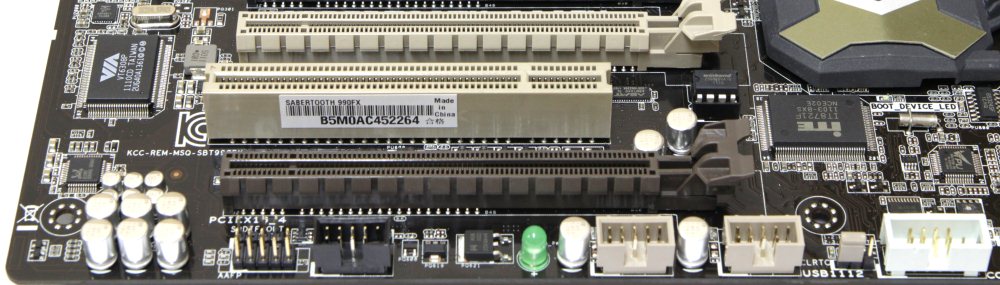

Для поддержки карт расширения на плате предусмотрено четыре слота PCI-e x16 и по одному PCI-e x1 и просто PCI.
Поддерживаются технологии AMD CrossFireX и NVIDIA SLI. Верхний слот PCI-e x16 (бежевого цвета) работает с полной скоростью. С той же скоростью работает и четвёртый сверху, такого же цвета, но при условии, что в самый нижний коричневый разъём не вставлена карта, иначе он будет работать лишь как х8. Чёрный независимо ни от чего ограничен на x4. Таким образом, можно установить три видеоадаптера и они будут функционировать в режиме x16+x8+x8.
Недалеко от слотов памяти спряталась кнопка MemOK!
Она позволяет улучшить совместимость модулей.
На задней панели разместились следующие разъёмы:
| Поддерживаемые процессоры | AMD AM3+ FX / Phenom II / Athlon II /Sempron 100 Series |
| Системная шина, частота | Hyper Transport 5.2 ГТ/с |
| Системная логика | AMD 990FX + SB950 |
| Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 (разгон) МГц. |
| Слоты расширения | 4 - PCIe 2.0 x16 1 - PCIe 2.0 x1 1 - PCI 2.2 |
| Поддержка Multi-GPU | SLI, CrossFireX, (x16+x8+x8). |
| Поддержка SATA/RAID | 6x SATA 6.0 Гбит порта – AMD SB950; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 3.0 Гбит порта – Jmicron JMB362; RAID 0, 1, 0+1 |
| Поддержка IDE и eSATA | нет; 2x eSATA 3.0 Гбит - Jmicron JMB362; |
| Сеть | 1х Realtek RTL8111E |
| Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+10x USB 2.0 (AMD SB950) |
| USB 3.0 | 2+2x USB 3.0 (Asmedia ASM1042) |
| IEEE-1394 | 2x 1394a (VIA VT6308P) |
| Системный мониторинг | ITE IT8721F |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 Клавиатура или мышь 10x USB 2.0/1.1 2x USB 3.0 2х eSATA 1х IEEE1394 1x S/PDIF Optical Out 1x RJ45 6x 3,5 мм Jack |
| Фирменные технологии | TUF Components ASUS DIGI+ VRM Utility E.S.P. : Efficient Switching Power Design TUF CeraM!X Heatsink Coating Tech TUF Thermal Radar MemOK! AI Suite II Anti-Surge ESD Guards Front Panel USB 3.0 Support ASUS UEFI BIOS EZ Mode ASUS Q-Shield ASUS O.C. Profile ASUS EZ Flash 2 ASUS MyLogo 2 Multi-language BIOS ASUS Q-LED ASUS Q-Slot ASUS Q-DIMM ASUS Q-Connector |
| Размеры, мм | 305 x 245 |
| Форм-фактор | ATX |
После запуска на экране появляется экран приветствия с логотипом TUF и надписью, говорящей о необходимости нажать кнопку Del для входа в меню настроек.
Если последовать этому совету, то сразу попадем на страницу EZ Mode, где отображается информация о системе, температурный режим и напряжения.
Подобный графический интерфейс есть на всех новейших платах производства ASUS. В приведённом ниже видеоролике можно пробежаться по всем пунктам BIOS.
Для перехода в расширенный режим настроек необходимо нажать кнопку Exit/Advanced Mode, расположенную в правом верхнем углу.
Попадаем на страницу, открытую на вкладке Main верхнего меню бара. Здесь отображается информация о версии BIOS и объёме набортной памяти. Там же можно выбрать язык, установить время и дату, а в самом низу есть ссылка на страницу с настройкой парольной защиты. Следующая вкладка называется Ai Tweaker. Этот раздел посвящён разгону системы.
В самом верху жёлтым цветом отображаются частотные характеристики процессора, памяти, шин NB и HT. Далее следуют пункты изменения частот, а в самом низу регулируются напряжения на компонентах в следующих диапазонах:
В середине есть две ссылки на страницы управления таймингами памяти.
Следующая вкладка верхнего меню бара - Advanced.
На этой странице расположено семь ссылок, первой из которых идёт CPU Configuration.
В открывшемся окне есть три пункта для управления технологиями процессора и подробная информация о нём.
Далее - North Bridge.
Здесь представлена информация о модулях памяти и о том, в какие слоты они установлены. Вдобавок можно задать порядок инициализации интерфейса видеоадаптера.
Затем следует ссылка SATA Configuration.
В этом окне производится настройка накопителей. Чередует её пункт USB Configuration.
Здесь настраивается работа контроллеров USB и содержится информация о подключенных в данный момент устройствах.
Затем идёт ссылка CPU Core On/Off Function.
На этой странице есть два пункта, посвящённых разблокировке процессорных ядер и кэша памяти.
Далее следует ссылка Onboard Device Configuration.
В этом окне производится включение/отключение различных периферийных устройств.
Завершает меню ссылка APM.
За ней скрывается только один пункт, изменяющий настройки режима питания во время сна S5.
Следующая закладка в основном меню называется Monitor.
Несложно догадаться, что страница посвящена мониторингу системы и настройке оборотов вентиляторов. За ней идет Boot.
Здесь все установки связаны с загрузкой и инициализацией системы.
Замыкает верхнее меню пункт Tools.
Он содержит в себе три ссылки на различные встроенные утилиты. Первая из них под названием ASUS EZ Flash 2 Utility запускает интегрированную программу-прошивальщик BIOS. Вторая - ASUS SPD Information.
Данная утилита позволяет считывать информацию из SPD модулей памяти. И последней в этом списке значится ASUS O.C. Profile. Это не что иное, как профили, куда можно сохранять конфигурации, а также загружать их.
В целом BIOS интуитивно понятен и удобен в работе.
Тестирование материнской платы ASUS Sabertooth 990FX проводилось в составе следующей конфигурации:
Тестирование материнской платы прошло гладко без каких-либо трудностей, благодаря BIOS’у, позволяющему легко и просто все настроить. Без особых усилий удалось разогнать процессор до его предела. Для этого системная шина была установлена на 250 МГц, коэффициенты NB и HT на 11 и 10 соответственно. Напряжения на компонентах принимали следующие значения:

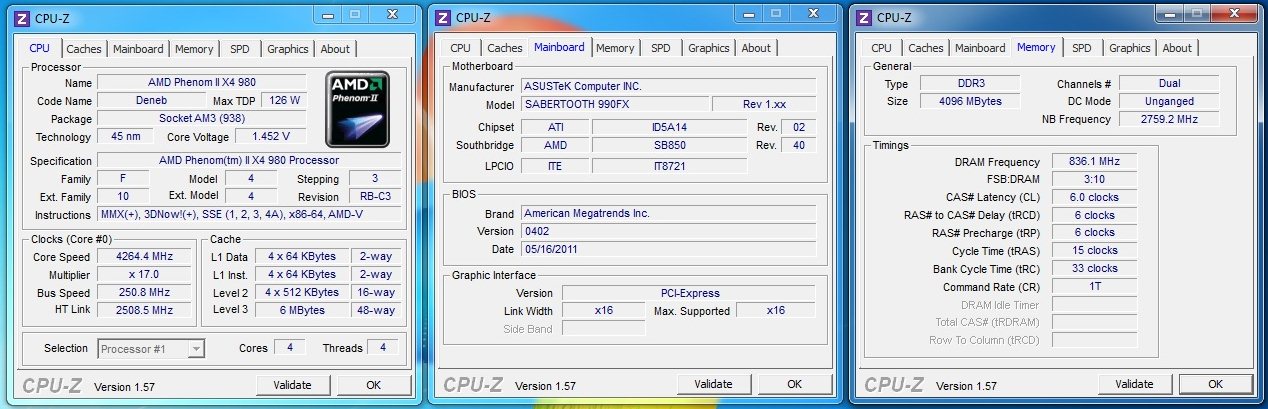

На более высоких частотах стендовый Phenom II x4 980 не хотел работать ни при каких условиях. Можно считать, что в данном случае весь разгон уперся в него. Максимальная частота шины, на которой стабильно работала система, составила 305 МГц. Это опять-таки предел процессора.
Единственный казус случился с совместимостью модулей памяти. По неизвестной причине планки памяти Corsair CMT4GX3M2A2133C9 не пришлись по вкусу плате, хотя и основаны на чипах PSC. На выручку в сложившейся ситуации пришли модули Kingston KHX16000D3ULT1K3/6GX на Elpida Hyper и легко взяли 1666 с таймингами 6-6-6-15-1T.
Тестирование ASUS Sabertooth 990FX проводилось на открытом стенде при комнатной температуре 25°C в следующих режимах:
Сами тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
После разгона система вырывается вперёд, но все же до рекордов ей далековато. Анализируя полученные результаты, можно смело сказать, что процессор явно слабоват и не демонстрирует такого же уровня быстродействия, как Sandy Bridge на частотах 4500 – 5000 МГц. Остаётся только дождаться новых процессоров на ядре Zambezi и оценить их конкурентоспособность на рынке.
Посмотрим теперь температурный режим.
Радиаторы системы охлаждения не обжигают пальцев. Немного теплее всех остальных южный мост, но температура не критична. Однако следует учитывать, что тестирование проходило на открытом стенде, поэтому внутри плохо вентилируемого корпуса картина может кардинально измениться.
Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Встроенный звук не выделяется звучанием на фоне аналогичных решений. Звук чистый, ровный, но при этом слабые басы. Позиционирование в играх и фильмах посредственное. Погружения в атмосферу добиться не получается.
Эта ситуация с кодеками особенно непонятна на фоне доступных аудиокарт с великолепным для своей категории звуком. Взять например карточки, основанные на микросхемах VIA VT1723 Tremor. Почему нельзя установить его в качестве встроенного звука, ведь звучание не в пример лучше, чем любой Realtek?
Да, хороша плата. Пожалуй, это лучшее, что мне доводилось видеть для процессоров AMD. Достоинства можно перечислять долго. Прежде всего – это полный набор современных интерфейсов, стабильная работа, хороший разгонный потенциал, замечательный дизайн, удобный, понятный, а самое главное - корректно работающий BIOS, стильная и эффективная система охлаждения, полезный в работе программный комплекс AI Suite. Единственный недостаток - цена. В рознице плату можно найти за 6300 рублей, что даже несколько дороже ASUS Sabertooth P67 для Intel s1155.
Здесь потенциальный покупатель может задуматься над вариантами. Но если до конца быть справедливым, то маловероятно, что кто-то купит «материнку» уровнем выше, чем «камень», а значит, выбор очевиден – платформа Intel. В модельном ряду AMD пока нет решений, соответствующих протестированной плате. Поэтому на данный момент её приобретение не совсем разумно. Нужно ещё понять уровень производительности новых CPU, основанных на архитектуре Bulldozer, выход которых покрыт тайной и постоянно откладывается.
И что в сухом остатке? Стендовый Phenom II x4 980 так и не раскрыл потенциала ASUS Sabertooth 990FX, что позволяет уверенно утверждать, что данная материнская плата является одной из лучших для платформы AMD AM3/AM3+.
Плюсы ASUS Sabertooth 990FX:
Выражаем благодарность:
