Вот уж, действительно, правду говорят, что история развивается по спирали. За последние несколько недель ко мне на тестирование поступили сразу несколько «железок», так или иначе связанных с теми, обзоры которых вышли из-под пера клавиатуры вашего покорного слуги примерно в это же время год назад.
В течение следующего месяца вас ждет еще как минимум два таких «циклических» материала. А открывает данную импровизированную серию статья, посвященная маленькому красному корпусу Lian Li. Постоянные читатели overclockers.ru наверняка помнят прошлогодний обзор аналогичной модели – PC-V351R. Но «V»-серия – это Micro-ATX корпуса. А в последнее время наиболее активно развивается сегмент решений в форм-факторе Mini-ITX.
Так, совсем недавно мы познакомились с материнской платой Gigabyte GA-H55N-USB3 и корпусом SilverStone Sugo SG07, которые действительно могут стать основой для очень компактной и вместе с тем производительной оверклокерской системы. Альтернативу данной материнской плате найти сложно, а вот «продвинутые» Mini-ITX корпуса встречаются. Например, в соответствующей (она обозначена литерой «Q») продуктовой линейке Lian Li.
Знакомство с ассортиментом самых маленьких «ящичков» этого, пожалуй, самого именитого тайваньского производителя было решено начать с модели PC-Q08. А то, что корпус, как и PC-V351, поставляется в том числе и в красном цвете (также доступны традиционные черный и серебристый варианты), прямо-таки не оставило нам выбора :). Поэтому сегодня мы предлагаем вашему вниманию обзор именно PC-Q08R.
Начнем, как обычно, с упаковки и комплекта поставки тестируемого корпуса.
Корпус поставляется в некрупной коробке из плотного картона. Она цветная, но не глянцевая, выполнена в темных тонах и выглядит достаточно привлекательно.
Судя по тому, что на основной фотографии здесь изображен черный корпус, а конкретный цвет прячущегося внутри экземпляра помечен галочкой от руки, коробка общая для всех вариантов Lian Li PC-Q08.
Фотографии остальных (правда, мелкие) также присутствуют – на боковинах. Под ними – технические характеристики изделия, причем сразу на шести языках (однако русского среди них нет).
Без перечисления основных особенностей продукта также не обошлось. Они проиллюстрированы на больших гранях коробки.
Хотя «больших» – это сильно сказано. Размеры упаковки: 280 мм (Ш), 350 мм (В), 410 мм (Г). Масса брутто корпуса тоже невелика – около 4.5 килограммов. И совсем уж без проблем транспортировать Lian Li PC-Q08 «на себе» позволит пластиковая ручка, которой оснащена коробка.
Внутри корпус дополнительно упакован в полиэтилен и зажат между пенополиуретановых фиксаторов.
Листок руководства пользователя на четырех языках (русского снова нет) расположился тут же. А вот остальной комплект поставки Lian Li PC-Q08R обнаружился внутри корпуса: объемная коробка с ним притянута здесь к направляющей корзины для жестких дисков:
В ней содержатся:
С упаковкой и комплектом разобрались, давайте взглянем, наконец, на сам корпус.
Lian Li PC-Q08 – очень небольшой корпус. Его габариты составляют 227 мм (Ш), 282 мм (В), 345 мм (Г). А масса всей конструкции и вовсе смешная – менее трех килограммов.
Прямо-таки типичная «средняя башня» по ширине, только в полтора раза ниже и менее глубокая:
Передняя панель это впечатление только усиливает. От нее как будто отрезали верхнюю часть со всеми пятидюймовыми отсеками, кроме нижнего.
Единственный оставшийся слот предназначен только для привода, он оборудован соответствующей фальшпанелью с кнопкой. Это правильно – в том же PC-V351R черный привод на фоне остальной красной «морды» смотрелся не слишком уместно.
Как и весь корпус, заглушка сделана из алюминия, она обладает такой же текстурой. В этом вопросе PC-Q08 представляет собой типичный Lian Li, его алюминиевые бока с отделкой под «нержавейку», как всегда, радуют глаз. Правда, и пыль с отпечатками пальцев традиционно же собирают нещадно. Но это тот случай, когда производимый эффект того сто́ит.
Под пятидюймовым отсеком располагается крупная штампованная вентиляционная решетка фронтального 140-мм вентилятора. И справа от нее сгруппированы все элементы управления корпуса. Кнопки включения и сброса с внешними портами разнесены на группы, но выстроены в одну линию.
Выглядят «Power» и «Reset» очень интересно, они совмещены с индикаторами питания и активности жестких дисков (соответственно). Последние благодаря этому не слепят глаз, как оно нередко бывает с открытыми диодами; но и синяя лампочка Power LED, и красная – HDD LED отлично видны при любом освещении.
А вот портов на панели быстрого доступа в Lian Li PC-Q08 не самый большой набор, тестируемый корпус может предложить пользователю лишь по паре USB и аудио-разъемов. Зато первые – самой новой, третьей версии. Да и вторые не отстают – они поддерживают только современный стандарт HDA. Правда, на фоне ярко-синих USB портов слабо промаркированные звуковые разъемы выглядят как-то блекло.
Но все вышеперечисленное делает переднюю панель Q08 строгой и лаконичной. И даже – в красном цвете :).
А вот о верхней такого не скажешь. Хотя, казалось бы, здесь располагается лишь вытяжной 120-мм вентилятор.
Дело в том, что данная «вертушка» прикрыта мелкой черной сеткой. Кроме того, что эта решетка изрядно «добавит громкости» довольно высокооборотной «стодвадцатке», она еще и внешний вид корпуса, мягко говоря, не украшает. К счастью, сетка съемная, так что ничего не мешает заменить ее нормальным «проволочным грилем».
Еще одна вентиляционная перфорация обнаруживается на левой (если смотреть спереди) боковой панели. Эта уже просто штампованная, она пригодится блоку питания с большим вентилятором – именно сюда им его лучше и развернуть. Кроме того, что это улучшит температурный режим БП, так еще и его «вертушка» не будет внутри корпуса «бороться за воздух» с активной системой охлаждения центрального процессора.
Вторая боковая стенка полностью сплошная. Обе крепятся к шасси шестью мелкими винтами с потайной головкой. Только они все равно заметны в красном корпусе, потому что черные :).
Винты в новом корпусе закручены, что называется, «от души». А еще они мягкие, такие легко «сорвать». Пришлось искать идеально подходящую для них крестовую отвертку.
Но вот, наконец, мы с вами добрались до самого интересного – задней панели Lian Li PC-Q08 и сможем получить первое представление о внутреннем строении корпуса.
Материнская плата формата Mini-ITX или Mini-DTX устанавливается в нем вертикально, она буквально жмется к боковой панели корпуса. А все потому, что сбоку ее будет подпирать блок питания. Корпуса «Mini Tower» с вертикальным расположением БП возвращаются!
Вытяжного вентилятора, по понятным причинам, здесь нет. Все пространство между вырезами для I/O-панели платы и БП, а также (на удивление) никак не задействованную широкую полосу сверху заполняет вентиляционная перфорация.
Ну, и завершают картину два слота расширения, расположившиеся снизу. Формат Mini-ITX предполагает наличие на материнской плате лишь одного, но тут не сто́ит забывать о видеокартах с двухслотовыми системами охлаждения (и соответствующими заглушками). Радует, что помнят о них и в Lian Li.
Уверен, мы еще не раз увидим в Mini-ITX корпусах механизм крепления карт расширения с выдвинутым назад отгибом планки. Это позволяет сэкономить столь ценные здесь пару сантиметров глубины корпуса.
Дно PC-Q08 также перфорировано практически целиком. Впрочем, эта решетка здесь необходима – именно через нее будет забирать воздух система охлаждения видеокарты.
Важную роль тут играет расстояние до поверхности, на которую установлен корпус. То бишь, высота ножек. И она в целом достаточная – около полутора сантиметров. Но, конечно, на мягкие поверхности (вроде ковра) Lian Li PC-Q08 с горячей видеокартой внутри лучше все же не ставить.
Не подвел и внешний вид ножек. Они в тестируемом корпусе крупные, обернуты по боку полоской полированного металла «под хай-фай» и дополнительно оклеены снизу резиной. Практичное и очень эффектное внешне решение.
На этой позитивной ноте завершаем внешний осмотр Lian Li PC-Q08R, самое время заглянуть внутрь. Но прежде, как всегда, фотографии тестируемого корпуса со всех сторон:

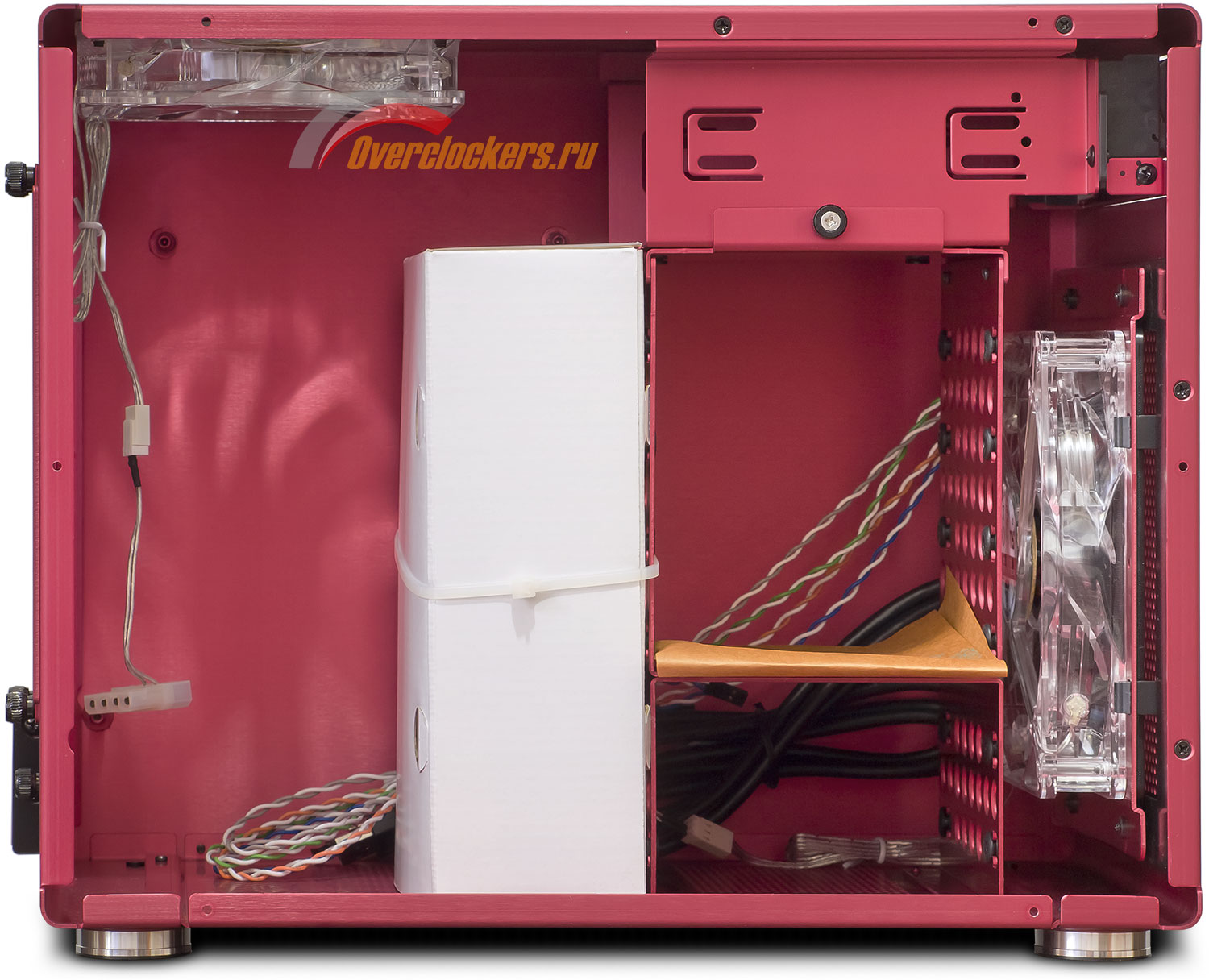

Откручиваем шесть винтов, фиксирующих боковую панель... и видим все то же царство малинового цвета – вот и в Lian Li начали красить свои корпуса изнутри:
Если же заставить себя обратить внимание на компоновку Lian Li PC-Q08, то становится понятно, что этот корпус не так уж сильно отличается по своему внутреннему строению от стандартной «башни». Вертикальная стойка корзины для жестких дисков делит его практически поровну. Левая половина (она же задняя) отводится материнской плате и висящему рядом с ней сбоку блоку питания. Из-за него вытяжного вентилятора сзади здесь нет, только верхняя «стодвадцатка». Ну, да мы об этом уже говорили...
В левой половине расположились уже упомянутая «винчестерная» корзина, сразу под шесть 3.5”-накопителей. А над ней – единственный пятидюймовый отсек. Между ними осталось место для мобильного HDD или SSD в формате 2.5” (скорее, последнее, так как фронтальный вентилятор туда не «дотягивается», а жесткий диск все же нуждается в охлаждении, даже ноутбучный).
С противоположной стороны в корпусе обращает на себя внимание разве что обилие проводов. Их здесь действительно много:
Но Lian Li PC-Q08 только на первый взгляд кажется обычным корпусом. На деле же разработчикам пришлось изрядно потрудиться, чтобы при таких скромных габаритах создать подобную видимость. Так, например, стойки материнской платы в корпусе «растут» прямо из боковой панели. А чтобы они не торчали снаружи, эти «штырьки» к стенке просто припаяны. Признаться, такое интересное решение мне встречается впервые.
Далее, карты расширения. Они в тестируемом корпусе, напоминаю, прикручиваются снаружи к отогнутой от задней панели планке. А чтобы над ней в стенке не образовывалась уродливая дыра, там присутствует дополнительная подвижная заглушка.
Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–500 КБайт). Размер и разрешение обеих версий картинки, как всегда, прописаны в блоке ALT тега IMG; обычно браузеры показывают их во всплывающей подсказке.
Lian Li вообще славится своим вниманием к мелочам. Так, общеизвестно, что сорвать резьбу в тонком алюминии – проще простого. Поэтому некоторые соединения данного типа в тестируемом корпусе усилены стальными вставками. Правда, касается это только резьбы M3.5, а винты M3 так и вкручиваются в «голый» алюминий. А ведь именно с помощью таких фиксируется в корпусе, например, карта расширения. Правда, вот конкретно ее здесь можно вообще не прикручивать: упомянутая планка и без того неплохо фиксирует заглушку карты.
В целом шасси Lian Li PC-Q08 из полуторамиллиметрового алюминия обладает на удивление нормальной жесткостью. А с установленными боковыми панелями корпус и вовсе производит впечатление этакого плотного «кирпичика».
Собственно, больше описывать здесь нечего, можно приступать к сборке в Lian Li PC-Q08R тестового стенда.
Но перед тем, как перечислить входящие в него компоненты, по традиции приведем фотографии тестируемого корпуса изнутри с разных сторон:
В тестируемом корпусе собиралась следующая система:
| Материнская плата: | Gigabyte GA-H55N-USB3 (Intel H55 Express, версия BIOS F5B). |
| Центральный процессор: | Intel Core i5 750 (ревизия B1, штатное напряжение 1.1875 В, фото экземпляра). |
| Охлаждение CPU: | Радиатор Thermalright AXP-140; крепление под LGA 1156 самодельное, описано в отдельной заметке; вентилятор Thermalright TY-140 (140 x 140 x 25 мм), PWM (≈900–1300 RPM); термоинтерфейс Arctic Cooling MX-2. |
| Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля). |
| Видеокарта: | ATI Radeon HD 5850 Asus 1 Гбайт (reference). |
| Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт, 4 шт. |
| Блок питания: | FSP Everest 88 Plus, 600 Вт. |
| Привод: | Pioneer DVD±RW «Radical Black» :). |
Как обычно, сборку системы начинаем с установки материнской платы. Ее поддон в Lian Li PC-Q08, напомним, совмещен с правой боковой панелью: соответствующие стойки к ней просто припаяны. Они, кстати, заметно выше стандартных шести миллиметров. Зачем это сделано, непонятно. Уменьшение стоек позволило бы снизить ширину корпуса или предоставить больше места процессорной системе охлаждения внутри. Впрочем, это я забежал вперед.
Начнем по порядку.
Откручиваем вторую стенку (еще шесть винтов) и прикручиваем к ней плату (тут, к счастью, всего четыре):
Далее лучше сразу подключить корпусные шлейфы. Просто кладем боковую панель с материнкой рядом с корпусом – длины всех кабелей для этого вполне хватает. Проблема в другом, и связана она как раз с одной из главных «фич» тестируемого корпуса – портами USB 3.0 на панели быстрого доступа.
Дело в том, что данные разъемы как минимум в подавляющем большинстве представленных к настоящему моменту материнских плат с поддержкой третьей версии «универсально-последовательной шины» выведены на I/O-панель.
Разработчики Lian Li PC-Q08 об этом знали – они оснастили соответствующий шлейф в корпусе простыми USB-коннекторами. И даже положили в комплект специальную заглушку разъема расширения с вырезом для вывода их туда. Только вот при использовании в системе видеоускорителя с двухслотовой системой охлаждения «воткнуть» ее становится некуда. А иначе толстые корпусные кабели портов USB 3.0 наружу можно вывести разве что при поднятой заглушке над картой расширения.
Но зачем, если можно задействовать комплектный же переходник на разъем для материнской платы? Правда, при этом приходится смириться с тем, что разъемы на панели быстрого доступа стали соответствовать второй версии интерфейса. Однако сзади-то порты USB 3.0 все равно останутся, так что ничего страшного. А всего USB разъемов станет доступно больше.
Еще одна проблема возникает при попытке установить боковую панель с материнской платой обратно в корпус. Ме́ста по глубине для нее здесь очень мало – то, что процессорный кулер Thermalright AXP-140 на Gigabyte GA-H55N-USB3 выступает на добрый сантиметр вперед, приводит к тому, что в процессе установки плата цепляется за заглушку своей же I/O-панели. Кстати, в собранном виде эта заглушка в Lian Li PC-Q08 располагается непривычно далеко от материнки – в нескольких миллиметрах. Впрочем, использовать разъемы в моем случае это не мешало.
Зато по высоте плате в корпусе очень просторно: с обеих сторон от ближайших элементов ее отделяет около пяти сантиметров. Что ж, тут лишь остается еще раз посетовать на недальновидность инженеров Gigabyte, зачем-то сдвинувших процессорный разъем на стендовой материнке в правый нижний угол.
Впрочем, к разработчикам Lian Li PC-Q08 у меня также есть претензия: верхний вентилятор в корпусе ничто не мешало также сделать 140-миллиметровым. Подобная унификация пошла бы корпусу только на пользу.
Далее устанавливаем жесткие диски. Их корзина в тестируемом корпусе разборная. Точнее, это даже две отдельных корзины. И обе съемные.
Четыре винчестера поместятся в верхнюю. Она выдвигается, сто́ит лишь открутить винт с накатанной головкой сверху (он при этом остается на корзине, так что вы его не потеряете):
Еще два винта фиксируют корзину в глубине, но их и вовсе не нужно откручивать:
А вот нижнюю корзину – еще для двух жестких дисков – извлечь не так просто, для этого придется открутить сразу четыре винта, да еще и снизу:
Кроме них, корзины «сцепляют» еще два винта, на этот раз почему-то серебристые, а не черные. Их-то как раз, возможно, придется открутить. Чтобы переставить на комплектную П-образную планку, если вы захотите заменить ею в Lian Li PC-Q08 нижнюю корзину.
Это позволит освободить место для длинных карт расширения. Если с нижней корзиной в корпус не поместится видеоускоритель длиннее 18 сантиметров, то упомянутая планка позволит отодвинуть данную границу до 30 сантиметров.
Правда, Radeon HD 5970 их все равно не хватит. Чтобы все-таки «впихнуть» его в корпус, придется убрать из него фронтальный вентилятор, а этого делать явно не сто́ит. Но со всеми остальными присутствующими в данный момент на рынке видеоадаптерами, включая Radeon HD 5870 и GeForce GTX 480, проблем не будет.
Так, 24-сантиметровый Radeon HD 5850 от передней «вертушки» в Lian Li PC-Q08R отделяло более пяти сантиметров.
Хотя, несомненно, корпус смотрелся бы гораздо выигрышнее, если бы был буквально на сантиметр глубже.
Только не забудьте прикрутить планку снизу теми же четырьмя винтами, что фиксировали нижнюю часть корзины. Я вот, например, когда фотографировал процесс, это сделать забыл :).
В корзине винчестеры располагаются плотно, расстояние между соседними не превышает нескольких миллиметров. Фронтальной «стосороковке» продуть их будет нелегко. Зато так все они, хотя бы частично, но попадают в ее «сферу ответственности».
Жесткие диски в Lian Li PC-Q08 прикручиваются в корзине через резиновые прокладки (довольно жесткие, нужно сказать, – вряд ли они способны полностью погасить вибрации). Для этого используются специальные винты. Их в комплекте достаточно, тут главное - не потерять неиспользуемые: место для их хранения прямо в корпусе не предусмотрено.
Ну, с жесткими дисками вроде разобрались, переходим к приводу. И вот тут оказывается, что, на самом деле, с него-то и нужно было начинать! А все потому, что снаружи, как в большинстве других корпусов, 5.25”-устройство сюда не заведешь: соответствующая заглушка в Lian Li PC-Q08 хоть и съемная, но внутри корпуса ее не демонтируешь. Так что привод устанавливается только сверху. А для этого нужно снять всю пятидюймовую корзину, которая прикручена парой винтов... с каждой стороны! В закрытом корпусе они скрыты под боковыми панелями. Значит, уже одетую правую придется снимать. А она же, напоминаю, играет здесь еще и роль поддона материнской платы...
Но, к счастью, чтобы добраться до упомянутых винтов, оказалось достаточно просто открутить стенку и немного сдвинуть ее вниз, даже отсоединять ничего не пришлось.
Зато теперь можно как следует рассмотреть пятидюймовую корзину. Привод прикручивается к ней самым что ни на есть обычным способом. А снизу присутствует четверка монтажных отверстий для фиксации 2.5”-накопителя.
По глубине ме́ста для пятидюймового устройства в корпусе не так много – чуть больше 20 сантиметров. Но если учесть, что данный отсек предназначен только для приводов, то этого должно хватить. Более того, большинство из современных дисководов – не более 18 сантиметров глубиной, поэтому я продолжаю настаивать, что «стодвадцатку» с Lian Li PC-Q08 нужно было заменить на «стосороковку».
Тем временем нам осталось разобраться лишь с блоком питания. Его в тестируемом корпусе предлагается крепить с помощью отдельной рамки, располагающейся снаружи на задней панели. Прикрутив блок питания к ней, можно заводить всю конструкцию в корпус сзади. Бесспорным плюсом такого решения является то, что процесс установки БП никак не побеспокоит уже установленные компоненты.
Только вот при этом может быть неудобно подключать кабели. Лучше положить блок питания сбоку и спокойно все соединить. И только затем, придерживая его изнутри, прикрутить к уже зафиксированной в корпусе рамке. Кстати, собственно нужность здесь отдельной рамки крепления блока питания не обсуждается. Она, как минимум, увеличивает жесткость конструкции в месте его контакта с шасси. Качественные блоки питания обычно довольно тяжелые, полуторамиллиметровая алюминиевая задняя панель Lian Li PC-Q08 под их весом запросто могла бы погнуться. В текущем же варианте БП держится надежно, не вызывая никакой деформации корпуса.
Но возвращаемся к проводам. Несмотря на все старания, «спокойно все соединить» не получается. Так, например, жесткие диски лучше изначально устанавливать разъемами в сторону правой боковой панели, чтобы их провода свернулись за корзиной и не мешались в главном объеме корпуса. Даже несмотря на то, что тогда для подключения к ним питания корзину придется еще раз извлекать из корпуса.
Непросто в тесном корпусе дотянуться и до разъема процессорного питания (ATX12V). Он на стендовой материнской плате Gigabyte GA-H55N-USB3 расположен неудачно и оказывается «похоронен» под радиатором Thermalright AXP-140:
Блок питания для установки в Lian Li PC-Q08 должен иметь глубину не более 150 миллиметров. Он здесь висит сбоку от процессорной системы охлаждения, оставляя ей не так много места – чуть более 11 сантиметров. Из низких башенных кулеров на память приходит разве что Scythe Ninja Mini, он имеет высоту 115 мм и в принципе должен здесь поместиться, но проверить это предположение на практике у меня, к сожалению, не получилось (по причине отсутствия данной системы охлаждения). Будет обидно, если кулеру не хватит нескольких миллиметров – ведь именно на столько стойки материнской платы в тестируемом корпусе выше стандартных.
Остаются только низкопрофильные системы охлаждения CPU топ-конструкции (с вентилятором параллельно материнской плате). Стендовый Thermalright AXP-140 – именно такой, он даже со стандартным 25-миллиметровым вентилятором менее 10 сантиметров высотой – самое то для Lian Li PC-Q08.
Провода в корпусе девать особенно некуда. Тут основная задача – распихать их так, чтобы они не перекрывали главные воздушные потоки. Наибольшие сложности возникают с неиспользуемыми шлейфами блока питания, но и для них при желании можно найти место, например, непосредственно под БП. В результате получившаяся у меня система выглядела достаточно аккуратно:
На этом сборка завершена. Прежде, чем перейти к тестированию, попробуем обобщить наши сведения о системе охлаждения Lian Li PC-Q08.
Система охлаждения тестируемого корпуса состоит из двух вентиляторов. Первый установлен на вдув перед корзиной для жестких дисков, он ограничен размерами 140 x 140 x 25 мм, промаркирован как LI121425QE-R4-A. Вентилятор прозрачный, его семилопастная крыльчатка вращается со скоростью порядка 1000 оборотов в минуту. Соответственно, максимальное заявленное потребление по линии 12 В невелико – 0.14 А.
Данная «стосороковка» крепится к съемной алюминиевой рамке. Чтобы извлечь всю конструкцию, достаточно потянуть ее вбок.
Спереди на рамке установлен пылевой фильтр, выполненный в виде мелкой сетки (такие обычно легко чистятся). Он держится здесь за счет пластиковых защелок и также легко снимается. Только вот до всех этих «легко» нужно сначала открутить шесть винтов боковой панели :(.
Кроме того, остальные многочисленные отверстия в корпусе фильтрами не оборудованы, так что всерьез говорить о защите от пыли в случае с Lian Li PC-Q08 не приходится.
Второй вентилятор установлен под верхней крышкой корпуса, он поменьше – 120 x 120 x 25 мм. И крутится быстрее – его заявленная скорость 1500 RPM (+/– 10%). Это повлекло за собой закономерный рост энергопотребления – более чем двукратный – до 0.29 А. Вентилятор промаркирован как LI121225BL-R4-C.
В остальном он очень похож на фронтальный – здесь та же прозрачная рамка с семилопастной крыльчаткой, тот же серебристый кабель, заканчивающийся трехштырьковым разъемом для подключения к материнской плате, тот же переходник на четырехконтактный коннектор блока питания (molex) и те же четыре светодиода по углам.
Здесь, как обычно, добавим, что переходники оснащены «сквозными» разъемами, что позволяет подключить оба вентилятора к одному molex-у.
Да-да, и передняя «стосороковка», и верхняя «стодвадцатка» снабжены подсветкой. В красной версии она под стать самому́ корпусу. А черный и серебристый варианты довольствуются вентиляторами с четырьмя синими лампочками.
Впрочем, на мой взгляд, выглядят они от этого только выигрышнее. Насыщенная красная подсветка «вертушек» и более спокойный (хотя, это еще смотря с какой стороны оценивать) малиновый цвет корпуса в тестируемой его версии сочетаются не слишком хорошо. А отключить подсветку вентиляторов ни в одном варианте Lian Li PC-Q08 не получится.
| Прогрев CPU: | LinX 0.6.4. |
| Прогрев GPU: | Fur Mark 1.8.2 («бублик»). |
| Прогрев HDD: | Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел. |
| Мониторинг температур CPU: | RealTemp 3.4. |
| Мониторинг температур HDD: | SpeedFan 4.41. |
| Разгон и мониторинг видеокарты: | MSI Afterburner 2.0.0. |
Уровень шума и эффективность системы охлаждения Lian Li PC-Q08R оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Также для сравнения на всех диаграммах приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core i5 750 был разогнан по базовой частоте до 200 МГц при напряжении 1.3 В. Штатный множитель (20) не повышался, технология Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц. Прогревался он с помощью LinX 0.6.4 (64-битный, 2048 Мбайт, 20 проходов) и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.4. Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.
Разгон видеокарты осуществлялся под штатной системой охлаждения и составил скромные 920 и 1200 МГц по чипу и памяти соответственно. Для разогрева Radeon HD 5850 использовалась утилита FurMark версии 1.8.2 со следующими настройками:
Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Система охлаждения графического ускорителя работала в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения ее турбины.
Из винчестеров там представлен тот, что прогрелся до наибольшей температуры.
В помещении в ходе всего тестирования поддерживалась температура в интервале 25–26 градусов Цельсия.
Шум
Для проверки акустических параметров система как в Lian Li PC-Q08R, так и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения вентилятора процессорной системы охлаждения и турбины референсного Radeon HD 5850 на время тестирования фиксировались на минимальном доступном уровне – соответственно 900 RPM и 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Для начала – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
Звуковое давление, дБИспользованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Результаты не слишком впечатляют. Впрочем, сложно ожидать, что корпус окажется тихим при наличии в нем «стодвадцатки» на 1500 RPM. И субъективное прослушивание это подтверждает. Вой 120-мм вентилятора Lian Li PC-Q08R на равных соперничает с шумом турбины Radeon HD 5850 в 3D-режиме, а это уже само по себе говорит о многом. Аэродинамическую составляющую шума этой «вертушки» наверняка увеличивает и мелкая решетка, через которую она вынуждена проталкивать воздух. В общем, тестируемой корпус в штатном состоянии любителям тишины вряд ли подойдет. Им как минимум придется замедлить в нем «стодвадцатку».
И вот если это сделать, то все становится неплохо. Заметных артефактов в «звучании» обоих вентиляторов нет, а «стосороковка» в PC-Q08 и так не самая шумная, с ней при желании ужиться можно. Хотя лучше, конечно, поменять сразу обе «вертушки». Таким образом удастся избавиться еще и от не самой удачной подсветки :).
Давайте посмотрим, как у героя сегодняшнего тестирования обстоят дела с охлаждением доверенных ему компонентов:
Охлаждение
Idle | BurnПервый же тест – на «прогрев» CPU – и первый же провал. По этому показателю Lian Li PC-Q08R уступил открытому стенду сразу восемь градусов. Конечно, глупо ожидать от корпуса подобной компоновки каких-то особых достижений в плане охлаждения компонентов. Но это, на мой взгляд, все же перебор. Понятно теперь, почему вентилятор над процессорной системой охлаждения такой скоростной. Будь он медленнее, CPU пришлось бы совсем тяжко.
Хорошо хоть за видеокарту в тестируемом корпусе всерьез переживать не придется. Если, конечно, вы не поставите его на ковер: мощному графическому ускорителю здесь необходим доступ к нижней вентиляционной решетке. Именно она помогает Lian Li PC-Q08R демонстрировать лишь минимальное отставание от открытого стенда по температуре GPU. А турбина кулера Radeon HD 5850 и вовсе в обоих режимах крутится в корпусе с той же скоростью.
Неплохо в нем «живется» и жестким дискам. Даже их чрезвычайно плотное расположение не слишком мешает фронтальному 140-мм вентилятору продувать винчестеры. Тут уже открытый стенд остается далеко позади. Приятно, что главную «фичу» PC-Q08 – возможность установить в корпус сразу шесть жестких дисков – инженеры Lian Li реализовали на должном уровне.
Вот мы и рассмотрели еще один очень интересный Mini-ITX корпус. Сразу скажу, что, несмотря на все свои недостатки, он произвел на меня сугубо позитивное впечатление. В таких случаях нет ничего лучше, чем остановиться и оглядеться по сторонам в поисках подходящего объекта для сравнения. И такой (какая неожиданность! :)) сразу находится. Совсем недавно в нашей лаборатории побывал еще один Mini-ITX корпус для энтузиастов – SilverStone Sugo SG07. И вот, если попытаться сравнить Lian Li PC-Q08 с ним, то явного лидера обозначить сложно.
Главный плюс героя сегодняшнего тестирования – возможность установить в систему сразу шесть жестких дисков. А если вам обязательно нужна длинная видеокарта, то четыре (и это неплохо). Причем инженеры Lian Li еще и не забыли, что винчестеры тоже греются, и их нужно охлаждать. В седьмом Sugo же накопители явно размещали по остаточному принципу.
Зато в корпусе SilverStone лучше организована защита от пыли. Плюс, сюда поместится Radeon HD 5970 – именно эта видеокарта единственная не влезет в PC-Q08. Да и «горячие» центральные процессоры будут чувствовать себя в SG07 лучше. А главное, все эти рассуждения вполне имеют смысл, ведь штатного 600-ваттного блока питания седьмого Sugo хватит любой системе, какую вы только сможете в нем собрать. C учетом наличия такого БП даже цена корпуса SilverStone выглядит вполне оправданной.
Но его минус в том, что альтернативы у пользователя нет – формат блока питания нестандартный. А в корпус Lian Li можно установить свой БП с единственным ограничением – он должен быть не более 150 миллиметров по глубине.
То есть получается, что будь PC-Q08 на сантиметр глубже, и сумей инженеры Lian Li получше организовать в нем защиту от пыли, а также охлаждение центрального процессора (например, заменив верхний вентилятор на второй 140-миллиметровый, оснастив его фильтром и развернув внутрь), герой сегодняшнего тестирования был бы идеальным универсальным Mini-ITX корпусом.
Правда, и дорогим – все-таки 150 долларов (и это только рекомендованная производителем цена, в реальности у нас она может быть заметно выше) – это совсем немало за маленький корпус без блока питания.
Но и в нынешнем виде для некоторых применений Lian Li PC-Q08 представляет собой безальтернативный вариант. А значит, он обязательно найдет своего покупателя.
Мы же на этом знакомство с Mini-ITX корпусами данного производителя не заканчиваем. Совсем скоро вас ждет обзор еще одной модели. Не менее яркой. В прямом смысле этого слова :).
Плюсы корпуса Lian Li PC-Q08R:
Минусы корпуса:
Особенности, субъективные замечания и рекомендации:
Благодарности:
| Форм-фактор | Mini Tower. |
| Материнская плата | Mini-ITX / Mini-DTX. |
| Материалы | Алюминий. |
| Разъемы на передней панели | 2 x USB 3.0; 2 x аудио разъемы 3.5 мм (только HDA). |
| 5.25" внешних | 1. |
| 3.5” внешних | 0. |
| 3.5” внутренних | 6 (с длинной видеокартой – 4). |
| 2.5” внутренних | 1. |
| Система охлаждения | Вдув: 140 x 140 x 25 мм вентилятор на передней панели (≈1000 RPM). Выдув: |
| Размеры нетто / брутто | 227 мм (Ш), 282 мм (В), 345 мм (Г) / 280 мм (Ш), 350 мм (В), 410 мм (Г). |
| Масса нетто / брутто | 2.7 кг / 4.5 кг. |
