Третьи версии последовательных интерфейсов – USB 3.0 и SATA 6 Gb/s (именно так официально называется SATA 3.0) – «не успели» к появлению процессоров Intel с разъемом LGA 1156 и, соответственно, первых плат для них. Но это не беда, потому что производители материнок не преминули обновить свои линейки продуктов на P55 Express. Так поступила и компания ASRock. Сразу несколько моделей плат этого производителя обзавелись парой соответствующих чипов и получили дополнительный числовой суффикс в названии.
Наиболее интересной для рачительных оверклокеров в этой группе является плата ASRock P55 Extreme4. Ее предшественницу без «сиквельного» индекса мы уже рассматривали, поэтому из обновленного семейства решили взять на тест старшую модель – P55 Deluxe3. Она не настолько дороже своей «экстремальной» товарки, как раньше (причем речь идет о первой версии платы – P55 Extreme4 еще не появилась у нас в продаже): в середине августа 2010 года их цены отличались примерно на 30 долларов (в московской рознице). Но вот настолько ли ASRock P55 Deluxe3 лучше и без того неплохой P55 Extreme, мы сегодня и постараемся выяснить.
Начнем, как всегда, с упаковки и комплекта поставки материнской платы.
ASRock P55 Deluxe3 дожидается своего покупателя в типичной для материнской платы небольшой коробке. «Делюксовость» проявляется уже здесь – в появившейся пластиковой ручке. Что ж, в самом деле, удобно.
Коробка оформлена в общем стиле последних материнских плат ASRock. Ее белые глянцевые грани буквально пестрят разнообразными логотипами, а на крышке в центре красуется огромный индекс набора логики Intel, на котором основана плата.
С обратной стороны все «еще запущеннее». Хотя, кроме описания «фирменных технологий» ASRock и длинного списка наград (почему-то всех материнок производителя, а не этой конкретной или хотя бы серии, в которую она входит), в правом нижнем углу нашлось место для краткого перечня основных характеристик P55 Deluxe3 на нескольких языках. Среди них обнаружился и наш с вами «великий и могучий».
В инструкции по эксплуатации русскоязычный раздел также присутствует.
А на комплектном DVD, кроме обязательных драйверов подо все операционные системы MS Windows, начиная с 2000-й, записаны:
А также набор фирменных утилит ASRock:
В комплекте с ASRock P55 Deluxe3 поставляются:
А вот комплект поставки о суффиксе «Deluxe» никак не напоминает: богатым его не назовешь при всем желании. По этому показателю ASRock P55 Deluxe3 недалеко ушла от P55 Extreme.
Сама плата внутри коробки вдобавок к антистатическому пакету дополнительно обернута пенополиуретаном.
Рассмотрим ее подробнее.

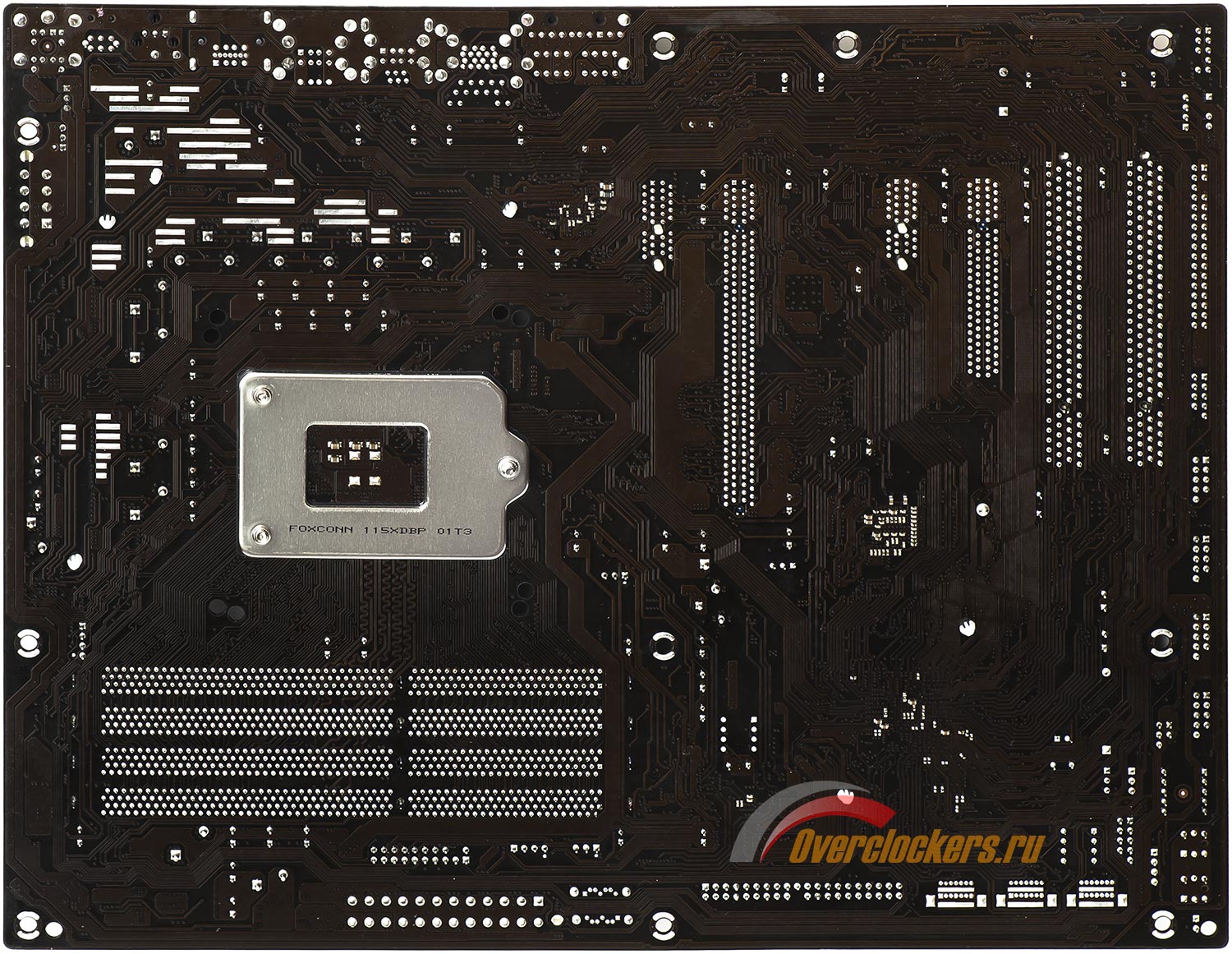

Компоновка P55 Deluxe3 на первый взгляд не вызывает вопросов. Плата не выглядит ни излишне перегруженной, ни «полуголой», а ее система охлаждения хоть и смотрится массивной, обходится без лишних блоков.
Как всегда у ASRock, в документации присутствует внятная графическая схема:
|
Показать легенду
|
Набор слотов расширения более чем достаточный. Кроме пары полноразмерных PCI-E, здесь нашлось место еще двум односкоростным. Увеличилось их количество по сравнению с P55 Extreme за счет потери одного PCI. Вообще, конечно, логично: более дорогой плате – более современные слоты расширения. Да и пары PCI должно быть достаточно большинству пользователей. Правда, один из них расположен непосредственно под нижним слотом для видеокарт.
Многочиповые конфигурации поддерживаются (как NVIDIA SLI, так и ATI CrossFireX), но набор логики Intel P55 Express в состоянии обеспечить только 20 линий PCI-Express 2.0, из-за чего два ускорителя будут работать в режиме 8 + 8.
Радует, что первый полноразмерный слот PCI-E сдвинули немного вниз, теперь он второй сверху, и процессорной системе охлаждения на ASRock P55 Deluxe3 будет более просторно, чем на P55 Extreme. Да и нижние фиксаторы слотов памяти не упрутся в видеокарту.
А вот от процессорного разъема слоты памяти отодвинуть отнюдь не помешало бы. При использовании крупных CPU-кулеров как минимум ближайшие к сокету разъемы DDR3 SDRAM окажутся под ними. Большинство производителей систем охлаждения стараются оставлять достаточно места для планок памяти, но только обычных: с модулями, оснащенными высокими радиаторами, будут проблемы.
Тем более обидно, что никаких объемных элементов на плате сбоку от слотов «оперативки» нет. Как раз преобразователь питания памяти прекрасно разместился бы с другой стороны от них. А 24-контактный разъем питания и SATA-порты, даже стандарта 6 Gb/s, не занимают много места.
Дополнительные четверки контактов в разъемах питания ASRock P55 Deluxe3 закрыты не обычными пластиковыми заглушками, а тонюсенькими наклейками. Не глядя, их можно случайно и продавить разъемом. Что с некоторой вероятностью закончится весьма плачевно.
Массивные радиаторы преобразователей питания вряд ли будут конфликтовать с системой охлаждения CPU: они не самые высокие.
С процессорным кулером связан и, пожалуй, самый интересный момент в дизайне ASRock P55 Deluxe3: на плату можно установить радиатор с креплением под разъем LGA 775. Как известно, Intel при разработке платформы LGA 1156 + P55 Express в третий раз за год изменила расстояние между монтажными отверстиями процессорных систем охлаждения.
Сначала, напомню, стали неактуальны крепления под LGA 775 с их 72 миллиметрами между соседними дырками: для установки кулера на LGA 1366 нужно было 80 мм. Большинство производителей систем охлаждения выпустили дополнительные крепления и обновленные версии своих самых интересных продуктов. А некоторые материнские платы на Intel X58 Express могут похвастать наличием двух наборов монтажных отверстий: разницы между 72 и 80 мм для этого достаточно. Такие универсальные платы быстро завоевали признание бережливых пользователей, не желавших тратиться на новую процессорную систему охлаждения.
Но когда с выходом LGA 1156 появился третий вариант – 75 миллиметров между соседними монтажными отверстиями, казалось, что плат на Intel P55 Express с возможностью установки кулера от LGA 775 мы не увидим. Просто «вытянуть дырки внутрь» не получится, т.к. данный подход лишит нас совместимости с системами охлаждения, крепящимися при помощи стандартных пластиковых защелок. Это, например, большинство продуктов Scythe. А еще – Sanyo Denki, чьи кулеры наиболее часто используют с процессорами Intel. Они еще называются «боксовыми».
Но инженеры ASRock и тут нашли выход: большинство их плат на P55 Express все-таки может похвастать вторым набором монтажных отверстий с расстоянием между соседними в 72 мм. Просто он «повернут» на несколько градусов по часовой стрелке. Выглядит это достаточно интересно.
И, конечно, не является универсальным решением: хоть с размещением на плате самых массивных процессорных систем охлаждения в таком положении проблем быть и не должно (благо процессорный разъем от ближайшего PCI-E отодвинут достаточно далеко), но сам сокет Intel LGA 1156 оснащен стальной пластиной снизу, которая помешает воспользоваться большинством креплений для LGA 775, использующих backplate (монтажная крестовина с обратной стороны платы).
Раз уж повернутый немного IFX-14 от видеокарты в первом PCI-E отделяет пара сантиметров, то с процессорными кулерами проблем быть не должно.
Видеокарта XFX GeForce GTX 275 попала в кадр случайно. Собственно в тестах она не используется, но ее видеовыход полезен для снятия скриншотов BIOS Setup. Карты Radeon HD 58xx соответствующими аналоговыми разъемами, к сожалению, обделили.
Думаю, читателям уже стало понятно, что несмотря на громкое название, тестируемая плата по всем признакам относится скорее к среднему сегменту. Впрочем, элементная база «высокому» статусу ASRock P55 Deluxe3 соответствует. На ней не обнаружить конденсатора с жидким электролитом – все твердотельные, а питание CPU выполнено по схеме 8 + 2 – этого обычно более чем достаточно даже для серьезного разгона четырехъядерных процессоров. Хотя, например, преобразователь питания памяти по сравнению с «экстремальной» версией даже «полегчал» – он здесь однофазный. Нет и приятных мелочей вроде удобных защелок слотов расширения и пластиковой защиты на текстолите под рычажком открытия процессорного разъема.
В правом верхнем углу материнской платы можно обнаружить кнопки включения системы и сброса. Их серебристые квадратики одинаковые по форме, но внятно промаркированы. Третья кнопка – обнуления BIOS Setup – расположилась на I/O-панели ASRock P55 Deluxe3. И «Power», и «Reset», и «Clear CMOS» подсвечиваются яркими красными диодами.
Также на панели ввода-вывода платы разместились следующие разъемы:
Один из USB 2.0 совмещен с eSATA. Еще три разъема, позволяющие подключить остальные шесть «универсально-последовательных» портов, можно обнаружить в нижней части платы. Там же находится и второй Firewire, а также коннектор для вывода на заднюю панель COM-порта (соответствующая планка в комплекте отсутствует).
Поддержка IEEE 1394a реализована при помощи контроллера VIA VT6315N. За локальную сеть отвечает чип Realtek RTL8111DL. Шесть портов SATA 3 Gb/s (2.0) на плате берут свое начало от единственной микросхемы набора логики Intel P55 Express. А вот IDE и FDD чипсетами Intel давно не поддерживаются, но они на плате также есть, а все благодаря контроллерам Marvell 88SE9128 и ITE IT8720F соответственно.
Разъем для подключения накопителя на гибких магнитных дисках не слишком удачно расположен в самом низу платы под слотом PCI. Впрочем, это типичная для современных материнских плат ситуация.
Хорошо, что PATA на ASRock P55 Deluxe3 находится там, где и должен быть, – на правом торце платы внизу, образуя живописную композицию с «чипсетными» SATA. Чтобы не мешать картам расширения, они все уложены набок.
А вот расположенные выше два порта SATA 6 Gb/s установлены вертикально. Впрочем, они находятся выше первого полноразмерного слота PCI-E и не должны стать источником проблем.
Взглянем на систему охлаждения платы.
ASRock P55 Deluxe3 тестировалась в составе следующей системы:
| Центральный процессор: | Intel Core i5 750 (ревизия B1, штатное напряжение 1.1875 В, фото экземпляра). |
| Охлаждение CPU: | Thermalright IFX-14 с двумя вентиляторами Zalman ZM-F3 120 x 120 x 25 мм (≈1800 RPM). Крепление радиатора под LGA 1156 самодельное, описано в отдельной заметке. |
| Термоинтерфейс: | Arctic Cooling MX-2. |
| Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля). |
| Видеокарта: | ATI Radeon HD 5850 Asus 1 Гбайт, reference. |
| Блок питания: | Enermax Revolution 850 Вт. |
| Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
| Соперники: | ASRock P55 Extreme, Asus P7P55D Premium. |

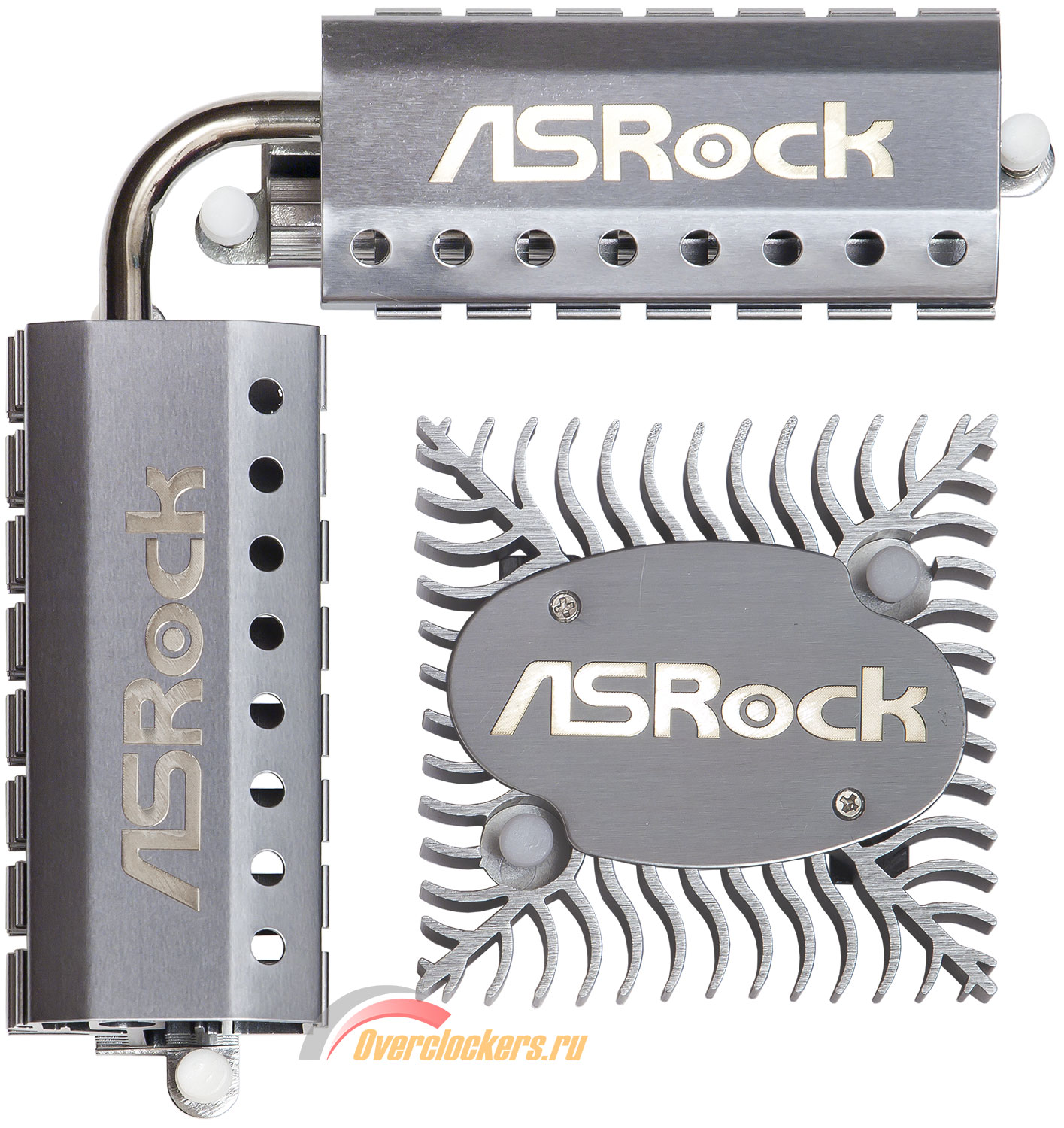

Система охлаждения ASRock P55 Delux3 состоит из двух компонентов.
Угловую, в форме буквы «Г» конструкцию образуют радиаторы, призванные охлаждать элементы процессорного преобразователя питания. Они соединены шестимиллиметровой тепловой трубкой.
Эти радиаторы только выглядят массивными. На самом деле они довольно легкие и не могут похвастать большой площадью оребрения. Усугубляют ситуацию явно декоративные накладки с логотипом производителя, которые только усложняют продув радиаторов. Впрочем, каких бы то ни было признаков перегрева платы во время тестирования (в том числе и в разгоне) отмечено не было.
Радиатор южного моста Intel P55 Express здесь также не самый серьезный. Хотя, надо заметить, по сравнению с P55 Extreme на P55 Deluxe3 все элементы системы охлаждения заметно «подросли». Да и эта микросхема действительно очень «холодная», предъявляемые ею требования к охлаждению минимальны. Так что в данном вопросе инженеров ASRock можно только похвалить за разумный подход. Радиатор низкий и картам расширения никак не помешает.

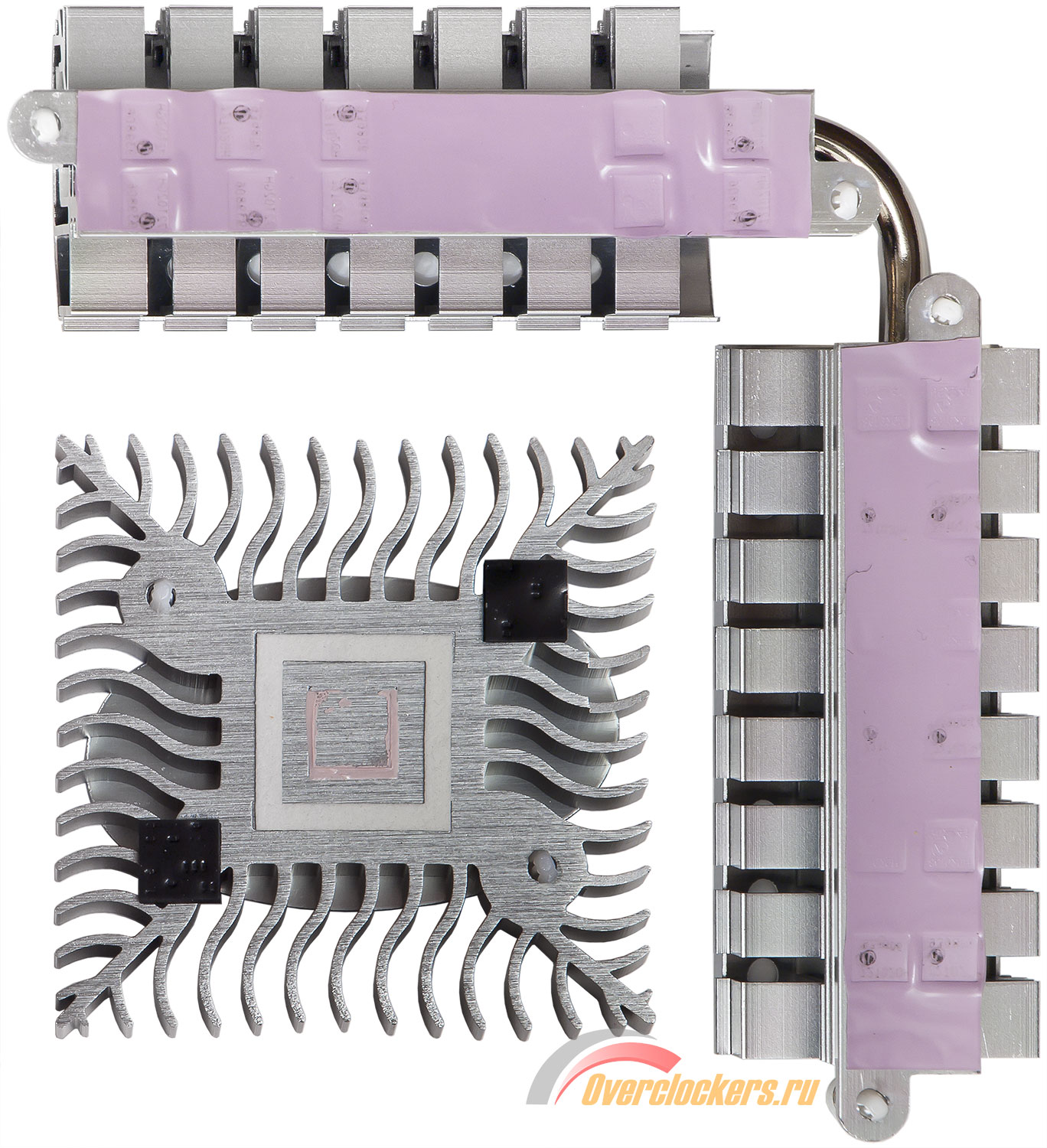

В качестве теплопроводящего интерфейса на всех элементах системы охлаждения платы используется так называемая «термолипучка». А крепятся радиаторы с помощью стандартных подпружиненных пластиковых защелок.
Система охлаждения P55 Deluxe3 обходится без вентиляторов. Уже хорошо, ведь у ASRock бывает и иначе. Зато к плате можно подключить целых пять своих «вертушек». Два соответствующих разъема находятся в ее верхней части и три – в центре. Нижняя половина обделена коннекторами для подключения вентиляторов. Интересно, что на P55 Extreme разъемы для подключения вентиляторов отсутствовали в верхней части платы :).
Четырехконтактные лишь два коннектора из пяти – «процессорный» (CPU_FAN) в верхней части и «первый корпусной» (CHA_FAN1) в центре платы. Остальные коннекторы ШИМ-регулировку не поддерживают.

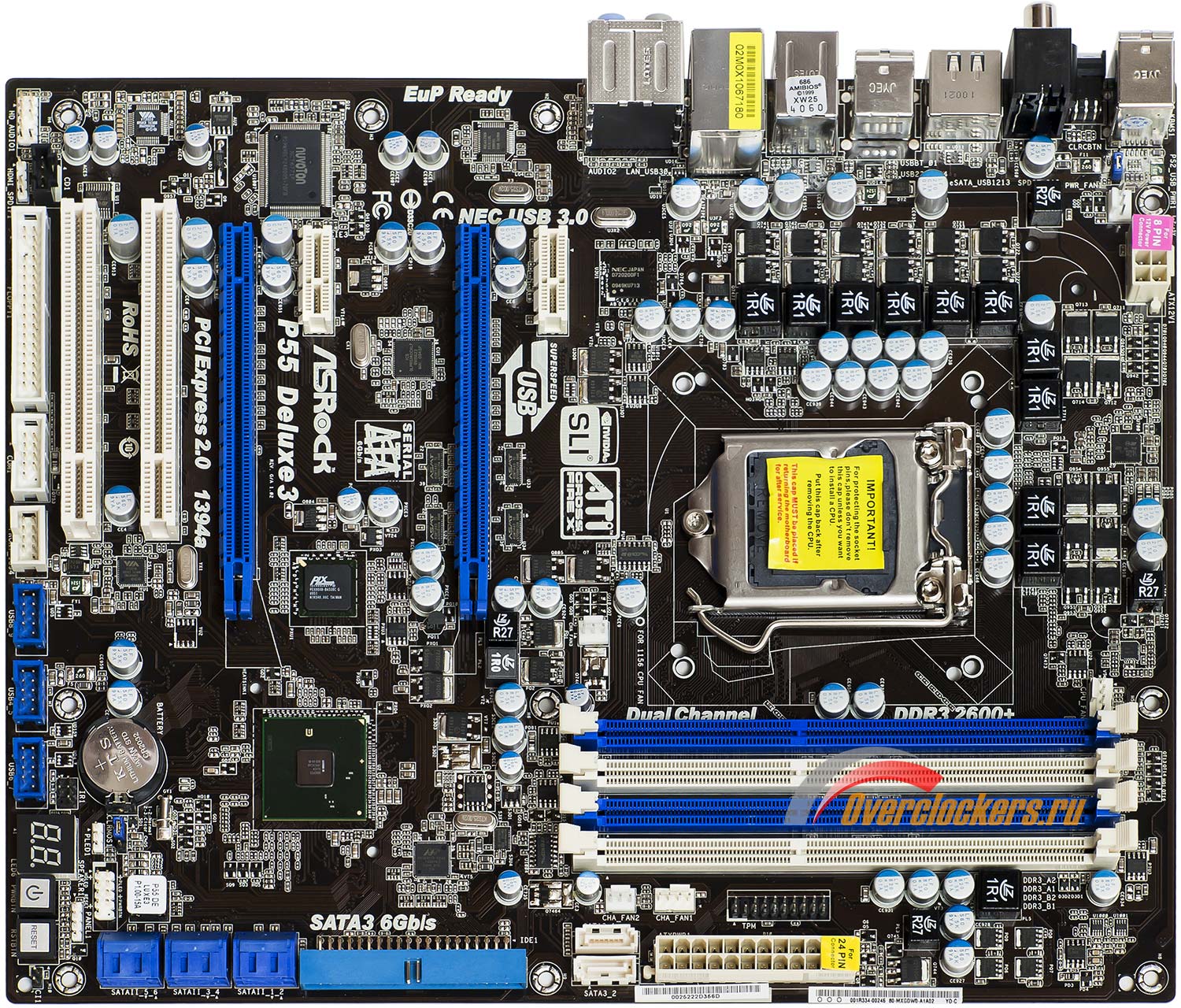

ASRock P55 Deluxe3 с демонтированной системой охлаждения выглядит следующим образом:
Кроме процессорной, плата поддерживает вывод своей собственной температуры – «M/B». Основываясь на ней, мы и провели тестирование эффективности системы охлаждения материнки. Испытания проходили на открытом стенде. Стендовый CPU Intel Core i5 750 был разогнан до 4000 МГц (20 x 200) под напряжением 1.3 В, оперативная память работала в штатном режиме, на частоте 1600 МГц с задержками 7–7–7–18–1N и при напряжении 1.65 В. Температура окружающего воздуха колебалась в районе 30°C. В простое термодатчик показывал 44 градуса, а под нагрузкой с помощью Linpack (LinX, 64-битный, памяти 2048 Мбайт) – 52.
С учетом того, что система охлаждения платы работала практически в пассивном режиме (процессорный кулер Thermalright IFX-14 ее радиаторы напрямую не обдувает), температуры можно назвать неплохими. Еще бы знать, что они показывают :).
Перед исследованием возможностей BIOS Setup тестируемой платы приведем
| Platform | ATX Form Factor: 12.0-in x 9.6-in, 305 mm x 244 mm; All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors). |
| CPU | Supports Intel® CoreTM i7 / i5 / i3 and Pentium® G6950 Processors in LGA 1156 Package; Advanced V8 + 2 Power Phase Design; Supports Intel® Turbo Boost Technology; Supports Hyper-Threading Technology; Supports Untied Overclocking Technology; Supports EM64T CPU. |
| Chipset | Intel® P55 Express. |
| Memory | Dual Channel DDR3 Memory Technology; 4 x DDR3 DIMM Slots; Supports DDR3 2600+ (OC) / 2133 (OC) / 1866 (OC) / 1600 / 1333 / 1066 non-ECC, un-buffered memory; Max. capacity of system memory: 16 GB; Supports Intel® Extreme Memory Profile (XMP). |
| Expansion Slot | 2 x PCI Express 2.0 x16 slots (Single at x16 or Dual at x8 / x8 mode); 2 x PCI Express 2.0 x1 slots (2.5 GT/s); 2 x PCI slots; Supports ATITM CrossFireX (TM) and Quad CrossFireX (TM); Supports NVIDIA® SLI (TM) and Quad SLI (TM). |
| Audio | 7.1 CH HD Audio with Content Protection; DAC with 110 dB dynamic range (VIA® VT2020 Audio Codec); Premium Blu-Ray audio support. |
| LAN | PCI-E x1 Gigabit LAN 10/100/1000 Mb/s; Realtek RTL8111DL; Supports Wake-On-LAN. |
| Rear Panel I/O | 1 x PS/2 Mouse Port; 1 x PS/2 Keyboard Port; 1 x Coaxial SPDIF Out Port; 1 x Optical SPDIF Out Port; 5 x Ready-to-Use USB 2.0 Ports; 1 x Powered eSATAIII/USB 2.0 Connector; 2 x Ready-to-Use USB 3.0 Ports; 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED); 1 x IEEE 1394 Port; 1 x Clear CMOS Switch with LED; 6 x HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line In / Front Speaker / Microphone. |
| SATA3 | 2 x SATA3 6.0 Gb/s connectors by Marvell SE9128, support hardware RAID (RAID 0 and RAID 1), NCQ, AHCI and "Hot Plug" functions (SATA3_2 connector is shared with eSATA3 port). |
| USB 3.0 | 2 x USB3.0 ports by NEC UPD720200, support USB 1.0/2.0/3.0 up to 5Gb/s. |
| Connector | 6 x SATAII 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel Rapid Storage), NCQ, AHCI and "Hot Plug" functions; 2 x SATA3 6.0 Gb/s connectors; 1 x ATA133 IDE connector (supports 2 x IDE devices) (Please use bundled 80-conductor IDE cable); 1 x Floppy connector; 1 x IR header; 1 x COM port header; 1 x HDMI_SPDIF header; 1 x IEEE 1394 header; 1 x TPM header; 1 x Chassis Intrusion header; 1 x Power LED header; 5 x FAN connector: CPU / Chassis / Power; 1 x 24 pin ATX power connector; 1 x 8 pin 12V power connector; 1 x CD in header; 1 x Front panel audio connector; 3 x USB 2.0 headers (support 6 USB 2.0 ports); 1 x Dr. Debug (7-Segment Debug LED). |
| Smart Switch | 1 x Clear CMOS Switch with LED; 1 x Power Switch with LED; 1 x Reset Switch with LED. |
| BIOS Feature | 16Mb AMI BIOS; AMI Legal BIOS; Supports "Plug and Play"; ACPI 1.1 Compliance Wake Up Events; Supports jumperfree; SMBIOS 2.3.1 Support; CPU, VCCM, SB, VTT, PCH PLL Voltage Multi-adjustment; Supports I. O. T. (Intelligent Overclocking Technology). |
| Support CD | Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite and Creative Sound Blaster X-Fi MB) (OEM and Trial Version); ASRock OC Tuner. |
| Unique Feature | Intelligent Energy Saver; Instant Boot; ASRock Instant Flash; ASRock OC DNA; Hybrid Booster: CPU Frequency Stepless Control; ASRock U-COP; Boot Failure Guard (B.F.G.); Combo Cooler Option (C.C.O.); Good Night LED. |
| Hardware | CPU Temperature Sensing. |
| Monitor | Chassis Temperature Sensing; CPU / Chassis / Power FAN Tachometer; CPU Quiet FAN; CPU / Chassis FAN Multi-Speed Control; CASE OPEN detection; Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore. |
| OS | Microsoft® Windows® 7 / 7 64-bit / Vista (TM) / Vista (TM) 64-bit / XP / XP 64-bit compliant. |
| Certifications | FCC, CE, WHQL; EuP Ready (EuP Ready Power supply is required). |
BIOS Setup материнской платы ASRock P55 Deluxe3 основан на микрокоде American Megatrends Inc.
За последнее время мы уже пару раз рассматривали особенности BIOS Setup плат ASRock. Постоянные читатели overclockers.ru могут смело переходить к разделу о разгоне.
Последней на момент тестирования для P55 Deluxe3 была версия прошивки 1.50. Плата тестировалась именно с ней.
Как и большинство других современных материнских плат, продукция ASRock позволяет обновить BIOS множеством разных способов. Да что уж говорить, если даже на сайте производителя каждая новая версия выкладывается в нескольких вариантах – под разные «алгоритмы прошивки».
Для пользователя наиболее удобно автообновление через Интернет или, на худой конец, перепрошивка платы из операционной системы. А для обозревателя, который хочет обновиться при первом же включении платы, не загружая ОС, идеально подойдет встроенная в BIOS Setup утилита. И такая здесь есть – ASRock Instant Flash.
Загрузить ее можно сразу после включения по нажатию F6 (о чем сообщает полноэкранная заставка). А также собственно из BIOS Setup. Тут ссылка на ASRock Instant Flash располагается в разделе «Advanced».
Утилита при запуске сканирует все доступные накопители с файловыми системами FAT (NTFS, в отличие от Asus-овского аналога, не поддерживается) и выводит список найденных файлов. Также Instant Flash «не понимает» русского языка. Впрочем, это никак не мешает ей просканировать все доступные разделы и найти все-таки предусмотрительно сохраненный на флэшку файл. Далее просто жмем Enter, дожидаемся, пока завершится процесс, и перезагружаемся. Все, прошивка обновлена. Процесс занял не более минуты.
Жаль, конечно, что ASRock Instant Flash не позволяет сохранить текущую версию прошивки, утилита предназначена только для обновления. Но такова уж ее суть – ничего лишнего.
Начинаем разбираться с BIOS Setup платы. Его первая страница, как это нередко бывает, посвящена заданию текущих времени и даты. Также здесь выводится основная информация о конфигурации системы: базовые характеристики установленных центрального процессора и модулей памяти.
Конечно, лучше бы первым, как на платах Asus и Gigabyte, шел оверклокерский раздел. «OC Tweaker» в BIOS Setup материнки ASRock P55 Deluxe3 второй по счету. На следующем коллаже он приведен целиком:
Первые три параметра отвечают за быструю установку настроек:
Load CPU EX OC Settings позволяет выбрать желаемую частоту центрального процессора. При этом плата сама подбирает подходящие множитель и BCLK. Список значений впечатляет. При штатной частоте стендового процессора Core i5 750 в 2.66 ГГц предлагается диапазон от 3.6 до 4.2 ГГц. Хотя не удивлюсь, если содержание списка одно и то же для разных моделей CPU.
Что касается 4.2 ГГц, то это практически максимум разгона данного экземпляра с воздушным охлаждением; такая частота требует аккуратного подбора напряжения (чуть ниже – нестабильность, чуть выше – перегрев под Linpack) и работоспособности платы как минимум на 200 МГц по BCLK. Это если процессорный множитель будет установлен в соответствующее активированному Turbo Boost значение 21. А так и вовсе понадобится 210 МГц по базовой частоте.
При попытке установить 4.2 ГГц с помощью Load CPU EZ OC Setting выяснилось, что про Turbo Boost тестируемая плата «знает» и ограничилась BCLK, равной 200 МГц.
Аналогично можно выбрать предпочтительный режим работы памяти.
А следующий параметр – Load XMP Setting – включает Intel Extreme Memory Profile. Если, конечно, в SPD памяти «прошит» соответствующий режим. Оверклокерские модули, предназначенные для работы с процессорами Intel Core i3, i5 и i7, обычно могут похвастать его наличием.
Например, для использовавшейся в тестах памяти Corsair XMS3 это 1600 МГц при задержках 7–7–7 и напряжении 1.65 В. Только вот у стендового процессора Core i5 750 максимальный множитель памяти равняется 10. Что при штатной базовой частоте 133 дает максимум 1333 МГц DRAM.
Но решение существует и для этого случая: нужно повысить базовую частоту. Что и делали последние протестированные нами материнские платы Asus и Gigabyte. Проектировщики ASRock P55 Deluxe3 также реализовали этот способ.
Следующий заслуживающий рассмотрения параметр носит имя Good Night LED. Он позволяет выключить всю иллюминацию на плате. Правда, не очень понятно, почему этот параметр разместили в оверклокерском разделе.
Поддерживает плата и «классический» автоматический разгон. Для этого параметр Overclock Mode нужно установить в значение I.O.T.
Правда, диапазон изменения BCLK и частоты PCI-E совсем несерьезный – увеличить каждую можно максимум на 10%.
Понятно, что полноценный разгон возможен лишь при установке Overclock Mode в Manual. Что я и сделал. После этого базовую частоту можно задавать вручную.
Параметр Boot Failure Guard позволяет деактивировать помощь при старте в случае «переразгона». Как показали дальнейшие тесты, эта функция была доработана со времени тестирования платы ASRock P55 Extreme. Но целиком и полностью на нее положиться все еще нельзя.
Лучше обратим внимание на процессорный множитель. Кроме Auto и всех штатных (от 9 до 20 для стендового Core i5 750), плата позволяет напрямую установить коэффициент умножения CPU в значение, соответствующее активированному Turbo Boost для всех ядер.
Но оказалось, что турборежим сложнее выключить, чем включить. Когда фиксируешь множитель, ожидаешь, что он не будет изменяться. Но ASRock P55 Deluxe3 действует иначе. На ней установленный в конкретное значение процессорный коэффициент умножения перестает уменьшаться в простое, но под нагрузкой все равно увеличивается до 21.
И только при выборе Auto появляется возможность отключить «Intel TurboMode tech». Но не в OC Tweaker, а в подразделе CPU Configuration, расположенном на странице Advanced. Не очень удобно. Это тот редкий случай, когда в оверклокерском разделе стоило хотя бы продублировать ссылку.
Но раз уж мы его все равно нашли, сразу отметим самые интересные параметры CPU Configuration. Например, в нем присутствует возможность отключить три или два процессорных ядра, оставив, соответственно, одно или пару. Некоторые материнские платы Gigabyte позволяют получить даже трехъядерный процессор Core i7. На ASRock P55 Deluxe3 сравнить четырехъядерник Intel с AMD Phenom X3 «в равных условиях» не получится :).
Больший практический интерес представляет выбор режима работы Turbo Boost. За это в ответе параметр «Intel C-State tech». Его включение активирует полноценный Turbo Boost, каким он был задуман самим производителем процессоров. Так, например, при загрузке только одного ядра Core i5 750 его множитель будет увеличен до 24. Да, в штатном режиме такой турборежим может дать неплохую прибавку производительности. А вот при разгоне грозит потерей стабильности.
Но возвращаемся на страницу OC Tweaker. Множители DRAM и шины QPI задаются путем выбора конечной частоты из списка, а рядом с каждым параметром указано его текущее значение. Удобно.
Приятно видеть, что в чем-то ASRock даже опережает Asus. На платах тайваньского гиганта под процессоры Intel (по крайней мере, на всех, что мне встречались до сих пор) текущие значения выводятся блоками в строку, ассоциировать их при этом с конкретными параметрами не слишком удобно.
Аналогично организован выбор задержек памяти. В BIOS Setup тестируемой платы они все вынесены в отдельный подраздел.
Следом в OC Tweaker идет блок напряжений. Первым делом здесь рекомендуется отключить снижение процессорного напряжения под нагрузкой (как называемый Vdroop), активировав Load-Line Calibration.
Процессорное напряжение можно задать двумя способами: вручную (Manual) и с помощью сдвига (Overdrive Offset). В первом случае оно будет жестко зафиксировано и в отсутствии нагрузки снижаться не будет.
Overdrive Offset же подразумевает выбор некоторого «сдвига». Максимальное напряжение под полной нагрузкой будет равно штатному, увеличенному на эту дельту. А в простое оно будет снижаться настолько, насколько и должно. По крайней мере, в теории. Как это работает на практике, мы обязательно проверим. Сохранение работоспособности энергосберегающих технологий при разгоне – полезная возможность, ее отсутствие было бы серьезным минусом материнской платы ASRock P55 Deluxe3.
Что касается напряжения, подаваемого на память, то ее контроллер встроен в процессор, и существует рекомендация Intel, устанавливающая максимальное безопасное значение на уровне 1.65 В. Именно такое напряжение фактически стало стандартом для планок оверклокерской памяти, предназначенной для процессоров Core i7 и i5. Но BIOS Setup платы ASRock P55 Deluxe3, «как и положено», позволяет подать на память более, чем два вольта.
Разумеется, потенциально небезопасные значения при этом выделяются красным цветом.
Для оперативной памяти, начиная с 1.7 В:
Для центрального процессора – с 1.45 В:
Приведем таблицу с диапазонами и шагами изменения основных напряжений:
| Напряжение | Минимум, В | Максимум, В | Шаг, В |
| CPU | 0.84375 | 2.00000 | 0.00625 |
| Memory | 0.99800 | 2.00800 | 0.01325 |
| VTT | 0.81400 | 2.04400 | 0.01325 |
| PCH | 1.06600 | 1.48800 | 0.00625 |
| CPU PLL | 1.81200 | 2.32400 | 0.00800 |
Здесь же в OC Tweaker можно сохранять и загружать профили настроек. Причем не только оверклокерских, а всего BIOS Setup. Максимум три штуки, запись на накопители не поддерживается. Ну, хоть поясняющее суть набора настроек название для профиля ввести можно.
На странице Advanced удивляет отсутствие единого подраздела с возможностью отключения интегрированных контроллеров. Звук и сеть можно деактивировать на закладке Chipset Settings. Контроллеры IDE и Firewire – на Storage Configuration. FDD, последовательный и инфракрасный порты – на Configure Super IO Chipset. Не слишком удобно.
Аппаратному мониторингу посвящена страница H/W Monitor. Здесь представлена лишь самая базовая информация. Особенно скуден блок напряжений. Зато весь раздел умещается на одном экране.
Также в H/W Monitor можно задать алгоритм управления вентиляторами. Почему-то только четырьмя (на плате, напомню, пять разъемов). В ручном режиме доступно девять «уровней» скорости вращения вентиляторов. В автоматическом (исключительно для процессорного) можно соотнести эти уровни с показаниями термодатчика.
В разделе Boot меня заинтересовал блок параметров, посвященный отображаемой при загрузке полноэкранной картинке.
Их на плате ASRock P55 Deluxe3 три разных. Можно выбрать ту, что больше нравится, а можно заставить плату показывать при загрузке случайную заставку.
Одну из трех штатных вы уже видели, остальные выглядят следующим образом:
Отдельно можно отключить подсказку по функциональным клавишам на этой картинке.
Также способно удивить обилие предустановленных наборов параметров BIOS Setup. На закладке Exit предлагается выбор из пяти вариантов:
В целом BIOS Setup тестируемой платы оставляет смешанное впечатление. Вроде все необходимое есть, а некоторые моменты и вовсе реализованы так, что даже «гранды» вроде Asus могут позавидовать. Но группировка параметров заставляет тратить лишнее время на поиски нужных, а кое-какие детали алгоритма задания необходимых параметров и вовсе неочевидны.
Максимальная опорная частота, на которой стабильно заработала ASRock P55 Deluxe3, составила 220 МГц. При этом все напряжения были зафиксированы на своих штатных значениях: их увеличение не приводило к повышению предела стабильности тестируемой платы по BCLK. В данном отношении плата практически в точности повторяла поведение ASRock P55 Extreme. Да и результаты почти совпали.
Стендовый экземпляр Core i5 750 под Thermalright IFX-14 начинает ощутимо «греться» в Linpack только при достижении четырехгигагерцевой отметки. Но очень быстро. В результате этот процессор способен работать на 4200 МГц при напряжении 1.4 В.
С покорением такого результата на плате ASRock P55 Deluxe3 проблем не возникло. Благодаря возможности выставить множитель Core i5 750 напрямую в значение, которое соответствует активированному Intel Turbo Boost, – 21, получить искомые 4.2 ГГц можно было двумя способами: и как 20 x 210, и как 21 x 200 МГц. Во втором случае проверка с помощью утилиты TMonitor не выявила какого-либо снижения процессорных множителей под полной нагрузкой. То ли защиты по энергопотреблению нет, то ли до ограничения по мощности «раскочегарить» Core i5 750 на 4200 МГц при 1.4 В не удается даже с помощью Linpack.
В режиме задания процессорного напряжения «VID» оно устанавливается очень точно и практически не изменяется вне зависимости от нагрузки. Все тесты, само собой, проводились при активированном Load-Line Calibration.
А при задании процессорного напряжения с помощью «Overdrive Offset» и с активированными технологиями энергосбережения Intel, действительно, без нагрузки всегда снижается не только множитель центрального процессора, но и его напряжение – примерно на 0.25 В. Таким образом при разгоне на ASRock P55 Deluxe3 работоспособность энергосберегающих технологий CPU сохраняется полностью.
И даже при этом вольтаж выставляется довольно точно. Предыдущий скриншот соответствует заданию в BIOS Setup платы напряжения со сдвигом +0.1 В. Штатное напряжение стендового Intel Core i5 750, напомню, равно 1.1875 В.
Если ASRock P55 Deluxe3 отказывается стартовать, в большинстве случаев действительно срабатывает защита, которую предлагает отключить пункт Boot Failure Guard на странице OC Tweaker в BIOS Setup. Только почему-то далеко не сразу. Хорошо хоть при этом материнка «приходит в чувство» после выключения/включения, обнулять CMOS не приходится. Тем не менее, во время тестов данной платы пару раз мне пригодилась соответствующая кнопка на задней панели.
Резюмирую: не все гладко, но в целом совсем неплохо. А собственно разгонный потенциал плата продемонстрировала и вовсе достойный. Радует то, что это в принципе типично для последних материнок ASRock.
Теперь нужно, чтобы скорость P55 Deluxe3 не подвела.
Производительность системы на ASRock P55 Deluxe3 проверялась в трех режимах:
Прирост производительности от включения Turbo Boost в режиме увеличения множителя одного или двух ядер до 22 и 24 соответственно в этот раз решено было не измерять: он более или менее детерминирован и из используемых тестовых приложений хоть как-то заметен лишь в известном своей однопоточностью SuperPI да 3DMark 06.
Оперативная память, как видно по скриншотам CPU Tweaker, во всех режимах работала с задержками 7–7–7–18 и Command Rate 1N. При разгоне – на штатных 1600 МГц. А вот в первом режиме, как я уже упоминал, из-за ограниченного множителя памяти Core i5 750 эта частота недоступна. Пришлось довольствоваться 1333 МГц.
Второстепенные задержки оставлялись на усмотрение материнской платы. Что интересно, при разгоне (и увеличении частоты памяти) ASRock P55 Deluxe3 некоторые из них даже немного занизила. Так же поступала и P55 Extreme. Кроме того, обратите внимание, насколько точно плата выставляет базовую частоту.
Вообще платформа на процессорном разъеме с 1156 контактами, как и флагманское решение Intel под LGA 1366, оставляет не слишком большой простор для оптимизации производительности системы. Режим работы процессора да частота и задержки памяти. Во второстепенных таймингах, а также в небольшом разбросе в выставлении базовой частоты обычно и кроется разница производительности разных моделей материнских плат.
Мы будем сравнивать ASRock P55 Deluxe3 по скорости с ее уже неоднократно упоминавшейся сегодня платой P55 Extreme того же производителя, а кроме того – с Asus P7P55D Premium. Эти материнки работали в следующих режимах:
ASRock P55 Extreme Без разгона:Результаты тестов
Все тесты проводились в 64-битной ОС Windows 7. Каждый запускался не менее пяти раз, после чего крайние полученные значения отбрасывались, а остальные усреднялись и округлялись.
Для начала результаты в режиме
Без разгона:| Тест | Deluxe3 | Extreme | Asus | Deluxe3 / Extreme – 100% | Deluxe3 / Asus – 100% |
| 3DMark 06 Overall Score | 17375 | 17364 | 17383 | +0.1% | 0.0% |
| 3DMark 06 CPU Score | 4351 | 4366 | 4352 | -0.3% | 0.0% |
| 3DMark Vantage Overall Score | 14266 | 14275 | 14345 | -0.1% | -0.6% |
| 3DMark Vantage CPU Score | 12907 | 12924 | 13111 | -0.1% | -1.6% |
| Cinebench R11.5, Rendering CPU | 3.69 | 3.71 | 3.76 | -0.5% | -1.9% |
| Everest Memory Read, MB/s | 12655 | 12739 | 12809 | -0.7% | -1.2% |
| Everest Memory Write, MB/s | 9642 | 9641 | 9677 | 0.0% | -0.4% |
| Everest Memory Latency, ns | 53.2 | 52.7 | 52.3 | -0.9% * | -1.7% * |
| Fritz Chess Benchmark, kNodes | 8224 | 8247 | 8305 | -0.3% | -1.0% |
| Super PI 8M, sec | 165.925 | 165.828 | 164.612 | -0.1% * | -0.8% * |
| Winrar 3 Speed Test, KB/s | 3068 | 3075 | 3118 | -0.2% | -1.6% |
| x264 HD Benchmark 3.0, 2nd run AVG FPS | 21.32 | 21.34 | 21.36 | -0.1% | -0.2% |
С Extreme версией платы P55 Deluxe3 идет практически вровень. Ее чуть более высокие задержки сказываются буквально в нескольких тестах. Среднее отставание на уровне 0.3% вряд ли превышает погрешность измерений.
А вот с конкурентом из стана Asus обе платы ASRock тягаться не в состоянии. Как P55 Extreme в свое время проиграла Maximus III Formula, так и P7P55D Premium быстрее обеих плат дочерней компании (субординация? :)). В том числе и потому что на три-четыре десятых мегагерца базовую частоту все-таки завышает. Но и здесь среднее отставание нашей героини не превышает одного процента. Такое заметят только бенчеры.
Посмотрим, проявится ли разница в производительности материнских плат при разгоне центрального процессора.
При разгоне:| Тест | Deluxe3 | Extreme | Asus | Deluxe3 / Extreme – 100% | Deluxe3 / Asus – 100% | Прирост от разгона, Deluxe3 |
| 3DMark 06 Overall Score | 22072 | 22089 | 22261 | -0.1% | -0.9% | 27.0% |
| 3DMark 06 CPU Score | 6244 | 6235 | 6271 | +0.1% | -0.4% | 43.5% |
| 3DMark Vantage Overall Score | 15806 | 15821 | 16036 | -0.1% | -1.4% | 10.8% |
| 3DMark Vantage CPU Score | 18525 | 18530 | 18693 | 0.0% | -0.9% | 43.5% |
| Cinebench R11.5, Rendering CPU | 5.33 | 5.36 | 5.50 | -0.6% | -1.3% | 44.4% |
| Everest Memory Read, MB/s | 17217 | 17268 | 17400 | -0.3% | -1.1% | 36.0% |
| Everest Memory Write, MB/s | 14418 | 14433 | 14480 | -0.1% | -0.4% | 49.5% |
| Everest Memory Latency, ns | 39.8 | 39.7 | 40.4 | -0.3% * | +1.5% * | 25.2% |
| Fritz Chess Benchmark, kNodes | 11797 | 11775 | 11838 | +0.2% | -0.3% | 43.4% |
| Super PI 8M, sec | 117.593 | 117.156 | 116.782 | -0.4% * | -0.7% * | 29.1% |
| Winrar 3 Speed Test, KB/s | 4185 | 4165 | 4166 | +0.5% | +0.5% | 36.4% |
| x264 HD Benchmark 3.0, 2nd run AVG FPS | 30.25 | 30.26 | 30.28 | 0.0% | -0.1% | 41.9% |
Что касается соперничества двух плат ASRock, то тут разрыв еще более сократился. Материнки практически идентичны по скорости. А то, что при разгоне они меньше задирают тайминги, позволило им сократить отрыв от Asus P7P55D Premium до половины процента.
За встроенный звук на материнской плате ASRock P55 Deluxe3 отвечает восьмиканальный HDA кодек VIA VT2020:
Выводить сигнал можно как «по аналогу», так и «по цифре». Мы протестировали работу аналогового выходного тракта. Для его ЦАП-а заявлен динамический диапазон на уровне 110 дБ. Посмотрим, насколько близка к нему действительность.
Тестирование с помощью RightMark Audio Analyzer
Стереосигнал выводился в режиме 16 бит, 44 кГц. В качестве устройства записи использовался профессиональный звуковой интерфейс E-MU 0404 USB. Дополнительно полученные результаты проверялись на карте M-Audio Revolution 5.1.
Результаты тестирования:Что ж, динамический диапазон и правда неплох, хоть и не дотягивает не то, что до 110, но даже и до 100 дБ. Только вот гармонические и интермодуляционные искажения при таких значениях на хорошей технике обычно уже более чем заметны. Впрочем, а вдруг?
Субъективное прослушивание
В ходе дополнительного прослушивания к линейному выходу материнской платы подключались профессиональные активные мониторы Dynaudio BM15A, а также головные телефоны Sennheiser HD-600, Denon D2000 и AKG K-601.
Как всегда, небольшое пояснение: данный раздел описывает субъективные впечатления автора. Излагаются они кратко, в виде суммарной оценки. А список использовавшегося оборудования приведен просто для того, чтобы обозначить «серьезность намерений».
В целом по итогам прослушивания самого разного исходного материала: музыки разных жанров и форматов (от MP3 192 Кбит/c до Lossless форматов), видеофрагментов (от AC3 384 Кбит/c на все шесть каналов до Dolby TrueHD) – можно сказать следующее:
Качество аналогового тракта на ASRock P55 Deluxe3 находится на среднем для современной материнской платы уровне. По назначению его использовать можно, но в паре с качественной акустикой (Hi-Fi среднего уровня и выше, студийные мониторы) недостатки такого решения будут заметны. Не в состоянии материнка и полноценно «раскачать» высокоомные наушники.
Впрочем, как обычно в подобных случаях, поспешу заметить, что при использовании в паре с мультимедийными колонками встроенный звук тестируемой платы не будет узким местом. В этом отношении все современные материнки некоему минимуму удовлетворяют. Да, среди них встречаются и модели с действительно неплохой реализацией аудиоподсистемы, но таких меньшинство. Поэтому и можно говорить о том, что среднему уровню ASRock P55 Deluxe3 в этом вопросе соответствует.
Жаль только, что Extreme версия платы этот самый средний уровень заметно превосходила. Возможно, производителю не стоило менять проверенный временем Realtek-овский кодек на новую микросхему VIA. Если ее преимущества и имеют место быть, то, видимо, реализовать их на практике непросто: большинство оснащенных ею материнских плат из протестированных мною особым качеством аналогового тракта похвастать не могли.
По итогам сегодняшнего тестирования материнская плата ASRock P55 Deluxe3 оставила в целом приятное впечатление. Она не так «вылизана», как топовые продукты ведущих производителей, но и ее ценник заметно ниже. При этом героиня нашего тестирования уверенно справляется со своими прямыми обязанностями. И, что самое главное, не разочарует оверклокеров.
В сравнении с ASRock P55 Extreme она во многих аспектах (в первую очередь, по компоновке) являет собой заметный шаг вперед. Жаль, конечно, что в погоне за высокими паспортными значениями нового звукового кодека VIA производитель умудрился «испортить» встроенный звук P55 Deluxe3. Это, а также на 15–20% более низкая цена P55 Extreme не позволяют мне дать однозначную рекомендацию в пользу какой-то одной из этих плат.
Плюсы ASRock P55 Deluxe3:
Минусы платы:
