Однако, здравствуйте!
Практически каждому человеку, кто хотя бы раз собирал компьютер самостоятельно, наверняка знакомо название Foxconn. Процессорные разъемы, слоты под оперативную память и карты расширения, материнские платы и многое-многое другое выпущено на заводах этой компании.
В 2005 году был налажен выпуск компьютерных корпусов под собственным именем. За прошедшее время модельная линейка насчитывает 11 видов шасси и более 100 лицевых панелей; по заверению производителя, при производстве используется холодно-катанная оцинкованная сталь SGCC и высокопрочный пластик АBS (используемый так же в оружейной промышленности).
Никогда доселе в нашем тестлабе не появлялось стальных представителей этой славной и старейшей тайваньской компании. И мы намерены наверстать это упущение, основательно препарировав анонсированный в мае сего года новый корпус TP-G007, предназначенный для сборки высокопроизводительных игровых машин.
Начнем «разбор полетов» по давно заведенной традиции, с упаковки и комплектации испытуемого. Представлена оная в виде объемной коробки с глянцевой полиграфией, изображающей главное содержимое, его «выдающиеся» части и замысловатое название. Габариты 600 (Д) х 290 (Ш) х 620 (В) вкупе с массой 15 кг внушают уважение и… Правильно, тяжкий вдох - транспортировать сие на «11-ой модели» (сиречь на своих двоих) радости не вызывает. Коробка не снабжена пластиковой ручкой (вполне естественно при такой массе), но оснащена боковые прорезанные «уши».
Извлекаем корпус из коробки. Упакован он не в полиэтиленовый пакет, а в мешок из «укрывочного материала» (так именуемого на садово-огородных рынках), в просторечии именуемого «нетканкой». Вкладыши из толстенного, гофрированного изнутри, картона. Мало того, они еще и сплошные, без вырезов, обычно совпадающих с «ушами» на коробке. В итоге транспортировка коробки с помощью боковых прорезей невозможна.
Комплектация. Памятуя, что обычно вся фурнитура хранится внутри корпуса, я снял с него боковую стенку. Снял, задумался, потом снова закрыл. Заглянул в коробку, внимательно пересмотрел вкладыши, мешок. Кроме выше перечисленного, в коробке больше ничего нет. Ни руководства по сборке, ни винтов, ни стяжек. Пусто, как в гнездах по осени!
Что это? Безалаберность производителя или банальная экономия? Будем надеяться, что это «инженерный семпл» и в конечном итоге до пользователей дойдут корпуса в полной комплектации (привет расхитителям с ул. Толстого).
Модельный ряд данного корпуса (простите за каламбур) представлен тремя моделями: TP-G007 Black, TP-G007 Silver и TP-G007 Side Panel. К нам пришел последний, то бишь с прозрачным окном в боковой стенке. Выполнен в форм-факторе ATX, типоразмер Midi Tower.
Итак, после извлечения и снятия всех упаковочных материалов, на нашем столе появился виновник торжества. «Красавец!» - это то, что пришло в голову при первом взгляде на него. И это же самое слово произнесла жена, глядя на это сооружение тайваньской инженерной мысли. Плавными линиями обводов, минимумом острых углов, черной лицевой панелью с красным кантом он навеял ассоциации с городским полицейским средневекового Китая, стоящим с гордо поднятой головой. Но обо всем по порядку.
С первого взгляда понравилось практически полное отсутствие глянца, которым грешит большинство представленных на рынке корпусов. На этих пластиковых «зеркалах» даже при особенно бережном уходе почти сразу же появляются царапины. А здесь наоборот, ласкающая взгляд, ровная матовая поверхность.
Правая боковая стенка несъемная, выполнена из стали с черным порошковым покрытием. Левая съемная, с декоративным окном, сделанным из прозрачного плексигласа (сиречь оргстекла) и закрепленного пластиковыми заклепками. Фиксирование ее на шасси осуществляется при помощи двух винтов с «ополимеренными» накатанными головками брутально-чОрного цвета. Дверца закрывается на замок, а замок, в свою очередь, на ключ. Правда, ключи, как и всю фурнитуру, кто-то благополучно «пролюбил». Но как бы то ни было, отсутствие ключей на функциональность не влияет и стенка открывается просто: достаточно легко потянуть пальцем ручку на себя (естественно, предварительно отвернув винты).
Передняя панель пластиковая, матово-черного цвета, с мелкой металлической сеткой, призванной выполнять, кроме декоративной, еще и роль «фильтра грубой очистки» (он же и единственный). К сожалению, пыль, проникающую внутрь, это не задержит. На панели так же находятся три заглушки 5,25 дюймовых отсеков, покрытых сверху все той же сеткой. Одна из заглушек сделана откидывающейся, для того, чтобы лоток привода, выдвигаясь, открывал ее. Плюс снизу на сетке наклеена пластиковая накладка с красивым рисунком, который при включении питания подсвечивается красным светом (это мы увидим дальше, когда соберем и включим системный блок). Верхняя часть лицевой панели образует выступ, на котором находятся отверстия под слоты встроенного картридера, кнопка включения питания и красный индикатор активности жесткого диска. Вокруг панели идет красный кант, что как-бы придает корпусу особый шарм.
Верхняя декоративная панель тоже пластиковая, все того же матово-черного цвета, с выступающей под углом вверх глянцевой планкой, на которой расположены четыре USB-порта, один e-SATA, выход на наушники и микрофонный вход. За планкой находится вентиляционная решетка, реализованная все той же мелкой металлической сеткой, под которой скрывается 120-мм семилопастной вентилятор.
И есть еще одна фишка, о которой стоит обязательно упомянуть. Между интерфейсной планкой и картридером есть углубление, в котором вклеен резиновый коврик. На него можно класть флешки, карты памяти и иную часто используемую мелочь. И даже спокойно поставить чашку с кофе или чаем, не боясь, что случайно пролившаяся жидкость зальет нежные внутренности системника. Впрочем, каждый владелец этого корпуса найдет для этого места свое, особое предназначение.
Задняя панель стандартная для большинства корпусов с верхним горизонтальным расположением блока питания. Под вырезом для БП штампованная вентиляционная решетка, окошко под тыловую заглушку материнской платы и семь съемных заглушек под платы расширения.
Рядом с ними выведен наружу выключатель подсветки «внутренностей»:
Нижняя панель декоративная, пластиковая, черного цвета с наклеенными резиновыми полосками для предотвращения скольжения корпуса. Больше ничем выдающимся не выделяется. Да оно ей и не нужно…
Итак, за дизайн, продуманное расположение элементов управления, внешних интерфейсов и в особенности, за коврик корпусу можно поставить твердую пятерку!
Настала пора заглянуть во внутренний мир красивого китайца...
Прежде всего материал, из которого изготовлено шасси корпуса. Это оцинкованная сталь SGCC, толщиной 0,8 мм. Практически все края завальцованы, за исключением мелких вырезов в корзинах для приводов и жестких дисков. В целом конструкция выглядит надежной и крепко сбитой. Нет плохо закрепленных, шатающихся или скрипящих частей.
На верхней панели расположен вентилятор для притока воздуха внутрь корпуса, картридер и интерфейсная панель, которая содержит: 4 порта USB, один e-SATA, выход на наушники и микрофонный вход:
А дальше начинается «интересное» и непонятное…
Передняя панель представлена жестко закрепленными на шасси корзинами для 5,25" и 3.5" устройств. Первая корзина включает в себя четыре пятидюймовых отсека, но реально используется только три, так как над верхним нависает идущий в комплекте картридер. Вторая корзина подразумевает установку двух 3,5" девайсов, таких как флопповод, картридер или порт-панель. На самой передней панели есть две снимаемых заглушки. Но внешняя лицевая панель сразу бескомпромиссно перечеркивает эту возможность - вырезы отсутствуют начисто! Такое впечатление, что шасси делали для одного корпуса, а лицевую панель поставили от другого. Странное и непонятное решение.
Крепление приводов, неустанавливаемых флоппов и жестких дисков организованно системой Toolless (то есть для сборки без использования инструментов, или, говоря по-простому, безвинтовым способом). Причем очень оригинально организованной - При оттягивании защелки в положение «Открыто» штырьки для фиксации привода и жестких дисков втягиваются внутрь, а при закрытии защелки, выдвигаются, прочно фиксируя накопитель в корзине. Фиксаторы выполнены из красного пластика:

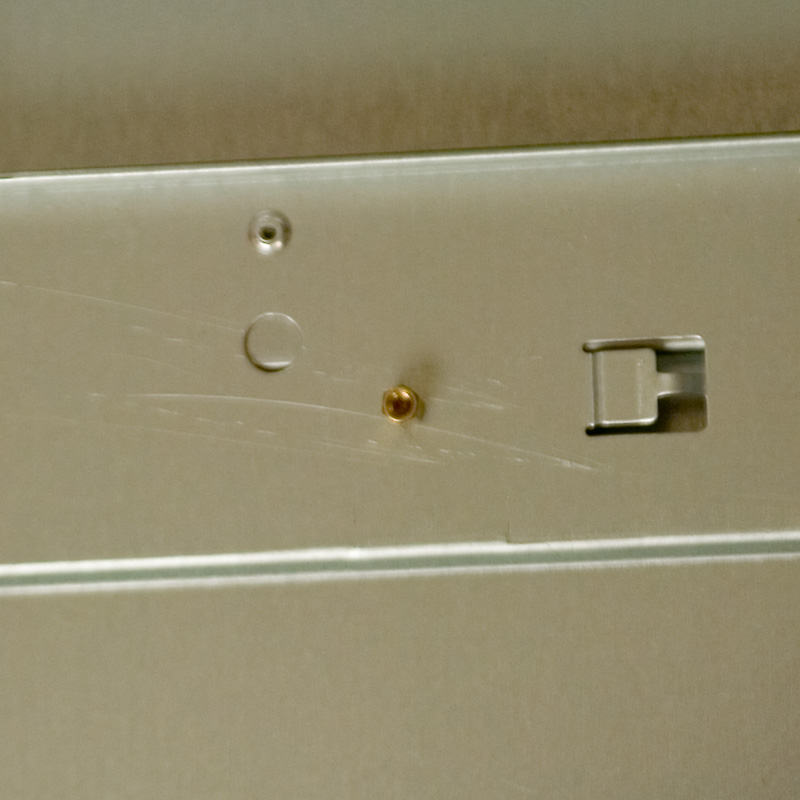

Платформа, на которой будет располагаться материнская плата, несъемная, с заранее вкрученными на место резьбовыми стойками. Монтажные отверстия под стойки позволят посадить на место матплату практически любого форм-фактора. Выреза под процессорный сокет для облегчения монтажа/демонтажа процессорных систем охлаждения при установленной материнской плате производителем не предусмотрено. Даже если бы он и присутствовал, то это все равно не изменило ситуацию при условии несъемной стенки корпуса. Выше платформы есть выступ, играющий роль дополнительной опоры под блок питания, но его размер невелик. По сути, БП будет держаться только на своих четырех винтах:
Заглушки плат расширения закреплены винтами, что исключает проблемы с фиксацией двухслотовой видеокарты:
Внутренняя организация корпуса вызвала недоумение и ощущение какой-то недоделанности и неполноценности…
На этой несколько печальной ноте завершим грустный обзор внутренностей красивого китайца.
Программное обеспечение:
Самое время приступить к сборке.

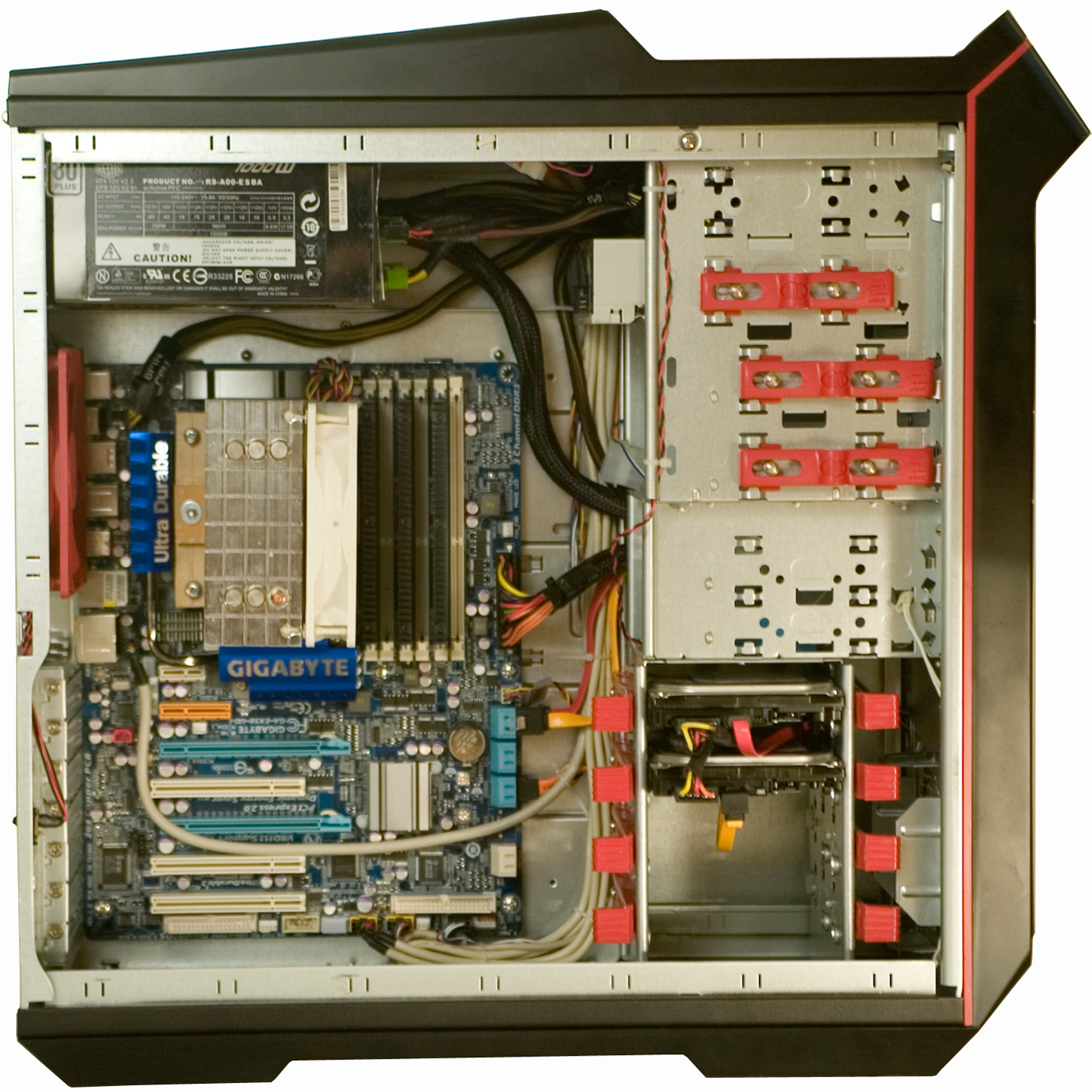

Материнская плата крепится к платформе с помощью винтов, вкручиваемых в стандартные шестигранные резьбовые стойки, кои уже были заранее заботливо установлены на свои места. В частности, под стандартный ATX формат. Посадочные отверстия не промаркированы.
Места в корпусе много, поэтому проблем с установкой матплаты и блоком питания не было. Немного озаботило то, что БП частично перекрывал воздшный поток к верхнему вентилятору. Возможно, это скажется на охлаждении системы в целом. Так же с лихвой хватило места для подключения 8-ми пинового разъема дополнительного питания процессора, привода и жестких дисков...
Как я уже сказал, задняя наружная стенка жестко приклепана к шасси. То есть, неснимаемая. Между ней и корзинами под приводы есть достаточно места (порядка 30 мм), чтобы убрать туда лишние «метры» шлейфов питания. Я попытался это сделать, но из-за несъемной стенки это не получилось - верхняя крышка держится на четырех винтах. И если ее снять, то вполне возможно получить доступ к пространству между стенкой и корзиной для укладки туда лишних кабелей. Выкрутил винты, а крышка не снимается! Стал исследовать более детально. В итоге обнаружил еще винты, с правой и левой верхних "балок" шасси. Правый винт выкрутить можно, а доступ к левому закрыт злополучной несъемной стенкой. Спрашивается: какой смысл было делать верхнюю крышку на винтах, если было принято решение заклепать боковую заднюю стенку? Как понять ход мыли инженеров? Сложилось впечатление, что корпус собирали либо глухой ночью, либо по большой укурке. Очень хотелось запечатлеть этот «шедевр» в назидание потомкам, но подлезть туда с объективом оказалось нев
озможным.
Приводы и жесткие диски устанавливаются на свои места элементарно: достаточно оттянуть защелку в положении «Открыто», вставить устройство, затем вернуть защелку на прежнее место, одновременно регулируя положение устройства. Когда фиксирующие штырьки и посадочные отверстия в устройстве найдут друг друга, раздастся щелчок и все окажется на своем месте. Провода питания и интерфейсные шлейфы для подключения жестких дисков удалось все-таки провести за корзиной.
За нижней передней кромкой шасси скрывается лампа подсветки. Извлечь ее не удалось, т.к. она была слишком хорошо приклеена к донной части корпуса. Подключается с помощью проводов к распределительной «коробке», к которой по желанию, можно подключить еще одну лампу. Кабели от внешних интерфейсов, кнопки включения, лампы подсветки и верхнего 120-ти миллиметрового вентилятора после подключения были аккуратно уложены по краю платформы для крепления материнской платы, стянуты стяжками и спрятаны за кромками боковых ребер шасси.
Установка видеокарты не вызвала никаких трудностей. Закрепилась винтами, по старой, доброй и надежной системе. Кому как, но мне этот способ нравится гораздо больше современных безвинтовых систем типа «Tolles» - так оно надежнее… Но не бывает все идеально: видеокарту, длина которой превышает 300 мм, в этот корпус вы не установите.
Вид корпуса в собранном виде:
Система охлаждения корпуса представлена двумя 120-мм вентиляторами. Один на верхней панели, второй на задней стенке под блоком питания. Верхний черного цвета, задний красного (в тон с системой безвинтового крепления). Питание обоих от 12 вольт, скорость оборотов 1100 и 1200 об/мин соответственно.
СО может быть модернизирована за счет добавления 92-мм вентилятора, призванного охлаждать 3,5" накопители. Способ крепления оригинален: он вставляется снаружи в специальное место, образованное вырезанными и отогнутыми «лапками», а сверху зажимается съемной планкой, которая крепится одним «накатанным» винтом.
Насколько хорошо система будет справляться со своей обязанностью, покажет тестирование.
Так можно установить еще один дополнительный 92-х миллиметровый вентилятор на левую, боковую дверцу (кроме тех случаев, когда на процессоре установлен кулер высотой свыше 160 мм. В тесте использовался Vantec AeroFlow FX 120, высотой 162 мм. Так вот, когда я подумал о возможной установке боковой 92-шке, этот вариант не прошел – от макушки кулера до стенки остается всего жалких 20 мм.
Испытание эффективности СО проводилось в двух режимах: со снятой и с закрытой стенкой. Каждый «пыточный инструмент» запускался по два раза в каждом режиме, данные фиксировались и максимальные значения заносились в диаграммы.
Московское время 02:18. Температура в помещении 24 градуса, за «бортом», то есть, за окном 18°С.
Уровень шума измерялся в ночное время, в помещении без посторонних источников шума, в двух режимах: с открытой стенкой и закрытой. Измерения производились цифровым шумомером Becool BS-8922, диапазон измерений 30 дБ – 130 дБ, с расстояния 30 см, 1 и 3 м от лицевой панели и высоте 50 см от поверхности, на которую ставился испытуемый (стоял на полу).
Процессор. Настройки теста Linpack: Авто, 1 час, Максимум (90% памяти). Температурные показатели следующие: без нагрузки – 37 градусов, с максимальной нагрузкой 68 градусов. «Издевательства» проходили в закрытом корпусе с двумя включенными вентиляторами. С открытой стенкой: 35 и 66 градусов.
Видеокарта. Ее жарил «бублик» в FurMark 1.8.0. Настройки теста: Тест на стабильность – Тяжелый режим, разрешение 1440 х 900, MSAA: 8х, время: 30 минут. Температура поднялась с 42-х до 77 градусов. При открытом корпусе: 43 и 75 градусов.
Жесткий диск был установлен в самый верх корзины, дабы лишиться притока свежего воздуха от дополнительного 92-х миллиметрового вентилятора. Разбит на три раздела: 20 Гбайт под систему, драйверы и необходимый софт и два равных раздела под все остальное. Старая, добрая, «морская щука» с честью выдержала издевательства, в виде копирования с раздела на раздел, восьмидесятигигабайтного контента всякой всячины. Мультимедийные файлы не более 50 Мб каждый (аудиокниги), видеоролики, фотографии в jpeg, техническая литература и прочее в PDF, DOC, XLS и TXT. Диск разогрелся в закрытом корпусе при установленном вентиляторе с 35 до 39 градусов. В открытом: 38 градусов. Далее диск был перемещен на третье посадочное место, прямо под поток воздуха от переднего вентилятора. Температурные показатели: 33 и 36 градусов.
Уровень шума. Корпус оказался вполне тихим, то есть даже ночью рядом с ним можно спокойно спать, когда он будет тащить из интернета разный контент. Беспристрастные цифры: 30 см от лицевой панели – 41 дБ; 1 м – 37 дБ и 3 м – 34 дБ. Да, штампованная решетка с ячейками разного размера немного разбавляет тишину «свистящими» призвуками. В играх или в тяжелых приложениях, можно услышать более высокий «голос» видеоплаты, но в целом, уровень шума не доставляет дискомфорта.
Теперь вкратце о «совместной жизни» разногабаритных соседей, верхнего вентилятора и длинного блока питания. Как я уже сказал, установленный БП закрыл наполовину воздушный поток от верхнего соседа. Насколько сильно это мешает нормальному охлаждению системы в целом, выяснить не представилось возможным ввиду отсутствия короткого, но мощного питальника, способного потянуть стендовую конфигурацию. По субъективным ощущения, это не особо критично, но все равно следует обратить внимание на это факт владельцам PSU, длина которых превышает 140 мм.
Итак, что же таки мы имеем вам сказать? Скрывать нам нечего, ибо все налицо: качественно собранный корпус с продуманной системой охлаждения, удобным доступом к внешним интерфейсам и огромным запасом места. Внушительные габариты дают ему право занять свое место в нише производительных игровых систем.
Отменная система охлаждения не даст горячим внутренностям перегреться, что положительно скажется на продолжительности «жизни».
Выводы: в плане функционала он полностью оправдывает свое предназначение, как завещано ему производителем: быть крепким китайским "агентом G007S", способным нести на своих плечах топовое железо и с легкостью выходить из непростых ситуаций. Вкратце: минимум наворотов, максимум функциональности и надежности.
Что огорчило: несмотря на вышесказанное, производители допустили целую кучу мелких ляпов, которые могут осложнить жизнь пользователя данного компа. Есть надежда, что этот экземпляр все-же является инженерным семплом и конечный потребитель в итоге получит готовый качественный и готовый к готовый к употреблению, продукт. Плюсы:
| Тип корпуса: | Midi Tower |
| Материалы: | Шасси: сталь SGCC, 0,8 мм. Лицевая панель: пластик |
| Форм-фактор: | ATX, mATX |
| 5,25’’ и 3.5’’ устройства: | 3 х 5,25’’ |
| Интерфейсы передней панели: | 4 х USB 2.0, 1 x eSATA, Выход на наушники, микрофонный вход |
| Слоты карт расширения: | 7 |
| Максимальная длина PCI –плат, мм: | 295 |
| Максимальная длина блока питания: | Не ограничена |
| Габариты, мм: | 600 (Д) х 290 (Ш) х 620 (В) |
