Снизу находится небольшая коробочка, в которой лежат инструкция, гарантийный талон, скобки для установки вентилятора и комплекты креплений для платформ LGA775, 1156 и Socket AM2, AM2+ и AM3. В верхней части расположились вентилятор с радиатором. Сначала может показаться, будто вентилятор уже закреплен на радиаторе. На самом деле это не так.
Раз уж речь зашла о вентиляторе, давайте расскажем о нем подробнее. Hyper TX3 комплектуется 7-лопастным вентилятором типоразмера 92мм, основанном на подшипнике скольжения и с ШИМ-регулировкой (PWM) частоты оборотов. Маркировка A9225-28CB-4BP-C1. Скорость вращения варьируется в диапазоне от 800 об/мин до 2800. Максимальный воздушный поток составляет 54.8 CFM, а заявленный производителем уровень шума равен 17 дБ. Субъективно, вентилятор работает тихо вплоть до 1300-1400 об/мин. К радиатору он крепится при помощи пары проволочных скобок, которые включены в комплект поставки. Кроме того, к вентилятору приклеены небольшие резиновые прокладки для гашения нежелательной вибрации, создаваемой вращающейся крыльчаткой.
Вернемся к комплекту поставки. Здесь, на самом деле, ничего особенного: все необходимые элементы и «ненужные» бумажки :) в наличии и ничего лишнего. Жаль лишь, что в Cooler Master решили не оснащать Hyper TX3 креплением для Intel LGA 1366.
Hyper TX3 является кулером башенной конструкции. В его основе 3 медные теплотрубки диаметром 6 мм. Габариты и вес радиатора, состоящего из 42 алюминиевых пластин толщиной 0,3 мм, довольно скромны – «всего лишь» 90 х 51 х 139 мм и 470 гр. Межреберное расстояние составляет 2 мм.
В качестве опоры для скоб крепления используется алюминиевая пластина. К этой пластине припаяны теплотрубки. Надо сказать, качество пайки очень хорошее.
Но самая заметная часть Hyper TX3 - основание. Оно выполнено по технологии прямого контакта, при котором теплотрубки становятся частью основания и контактируют непосредственно с теплораспределителем процессора. Качество обработки на достаточно хорошем уровне, даже несмотря на отсутствие полировки.
К отпечатку тоже никаких претензий:
Hyper TX3 предназначен для установки на материнские платы с разъемами LGA 775/1156 и Socket AM2/AM2+/AM3. Монтаж на материнские платы с поддержкой процессоров AMD осуществляется при помощи стандартной клипсы-качельки. Относительно материнской платы кулер сориентирован так, как это рекомендует делать производитель. В случае с платформой Intel, кулер «цепляется» за материнскую плату при помощи «пуш-пинов» а-ля «боксовый» радиатор от Intel. Не очень надежный тип крепления, надо заметить. Но, как мне кажется, для недорогого и не очень тяжелого кулера, коим является Cooler Master Hyper TX3, это простительно. Относительно материнской платы кулер сориентирован так, как этого рекомендует делать производитель.
Установленный на материнскую плату Gigabyte GA-EP45-UD3LR Cooler Master Hyper TX3 выглядит следующим образом:
Кулер Thermaltake ISGC-200 предлагается покупателям в компактной картонной коробке. Дизайн коробки такой же, как и у остальных кулеров серии ISGC.
В комплект поставки ISGC-200 входит лишь набор креплений для Intel LGA 775, крепежная клипса для установки на материнские платы для процессоров AMD, винтики и термопаста SilMORE, a также гарантийный талон и руководство по установке кулера.
Радиатор ISGC-200 состоит из двух симметричных секций, его габариты составляют 90 x 96 x 140,5 мм.
Благодаря своей двухсекционности, отдаленно напоминает «засушенный» Thermalright IFX-14 или ASUS Triton 88, не правда ли? ;)
68 алюминиевых ребер (по 34 пластины на секцию, толщина 0,45 мм) с торцами переменной высоты напресованны на три медные теплотрубки диаметром 6 мм. Торцы переменной высоты позволяют использовать низкооборотистые вентиляторы, минимизируя потери в эффективности. Расстояние между ребрами в каждой секции составляет 2,5 мм.
Thermaltake ISGC-200 всего на 5 граммов тяжелее чем Cooler Master Hyper TX3: его вес равен 475 граммам.
В качестве основания используется медная пластинка, припаянная к теплотрубкам. Также, в нижней части кулера расположен небольшой дополнительный радиатор из алюминия, к которому прикручиваются крепежные скобы.
Качество обработки основания на отличном уровне. «Зеркало».
А вот отпечаток, увы, совсем не порадовал.
Вентилятор TTB922512HS мы, кажется, уже где-то видели :) ! Напомню его характеристики:
Thermaltake ISGC-200 устанавливается на материнские платы точно так же, как и рассмотренный выше Cooler Master Hyper TX3. Все та же клипса для AMD и все те же пластиковые защелки для Intel. Мы установили кулер в рекомендуемом производителем положении – теплый воздух выдувается в сторону расположенных на задней панели разъемов. Такая ориентация ISGC-200 относительно материнской платы действительно оказалась наиболее удачной: при повернутом на 90 градусов кулере (выдув воздуха в сторону блока питания) эффективность на открытом стенде осталась той же, а в закрытом корпусе температура процессора повысилась на пару градусов.
GlacialTech Igloo 5710 Plus Silent поставляется в картонной коробке средних размеров без "окошка". На лицевой стороне мы видим большое фото кулера «в сборе» и радиатор в отдельности. Ярлычки снизу сообщают нам о возможности установки Igloo 5710 Plus на платформы Intel LGA 775/1366 и AMD AM2/AM2+ (AM3).
На обратной стороне находится список поддерживаемых процессоров и технические характеристики продукта.
В таблице указано, что Igloo 5710 Plus комплектуется термопастой. Но на самом деле, термопаста уже нанесена на подошву кулера. Наш экземпляр уже, видимо, был кем-то ранее протестирован, так что термоинтерфейса и след простыл.
Открываем коробку и сразу же обнаруживаем там вентилятор и руководство пользователя.
Igloo 5710 Plus Silent оснащен вентилятором нестандартного типоразмера – 100 мм. Оригинальный производитель вентилятора – компания Power Logic, маркировка – PLA10025S12L. Вот его характеристики:
Разница между моделями Igloo 5710 Plus Silent и Igloo 5710 Plus PWM заключается лишь в том, что модель с индексом PWM оснащена более скоростным вентилятором с PWM-управлением. Что касается вентилятора PLA10025S12L, то по моему субъективному мнению он целиком и полностью оправдывает индекс «Silent» в названии кулера.
Под вентилятором и инструкцией находится небольшая коробочка с креплениями, винтиками и скобками для вентиляторов. Кстати, количество скобок равно четырем, а это значит, что теоретически на Igloo 5710 Plus можно установить сразу два вентилятора. Igloo 5710 Plus поддерживает все современные платформы кроме Intel LGA 1156.
Как и обе, рассмотренные нами выше, системы охлаждения, Igloo 5710 Plus -один из представителей семейства кулеров башенной конструкции. При размерах 75 x 99 x 139 мм и весе в 425 грамм, Igloo 5710 Plus оказывается самым легким кулером в сегодняшнем тестировании.
Радиатор основан на трех медных никелированных теплотрубках диаметром 6 мм, на которые напресованны 49 алюминиевых пластин толщиною 0,35 мм. Зазор между пластинами составляет ~1,95 мм.
На фото ниже очень хорошо видно, что в Igloo 5710 Plus применены ребра с переменной высотой торцов как и у его сегодняшнего конкурента Thermaltake ISGC-200. Для нашего Igloo это актуально, учитывая низкооборотистость штатного вентилятора.
Никелированные теплотрубки припаяны к основанию:
С таким качеством обработки основания любители полировки останутся не у дел :)
А вот выравнивать здесь есть что…
Из всей троицы только у Igloo 5710 Plus крепление с backplate:
Но омрачает все тот факт, что крепление для LGA 1366 все с теми же пластиковыми защелками. Неприятно, однако!
Установленный на материнскую плату Gigabyte GA-EP45-UD3LR GlacialTech Igloo 5710 Plus Silent выглядит следующим образом:
| Cooler Master Hyper TX3 | Thermaltake ISGC-200 | Glacialtech Igloo 5710 Plus | |
| Вес, г | 470 | 475 | 425 |
| Материал радиатора | Алюминий | Алюминий | Алюминий |
| Материал теплотрубок | Медь | Медь | Медь |
| Материал основания | Медь/Алюминий | Медь | Медь |
| Кол-во теплотрубок | 3 | 3 | 3 |
| Диаметр теплотрубок, мм | 6 | 6 | 6 |
| Толщина ребер, мм | 0,3 | 0,45 | 0,35 |
| Межреберное расстояние, мм | 2 | 2 | 1,95 |
| Тип подшипника | Скольжения | Гидродинамический | Скольжения |
| Типоразмер вентилятора, мм | 92х92х25 | 92х92х25 | 100х100х25 |
| Разъем питания | 4-pin с PWM-управлением | 4-pin с PWM-управлением | 3-pin |
| Скорость вращения, max RPM | 2800 | 1600 | 1300 |
| Поддерживаемые процессорные разъемы | LGA 775/1156, AM2/AM2+/AM3 | LGA 775, AM2/AM2+/AM3 | LGA 775/1366, AM2/AM2+/AM3 |
| Заявленный уровень шума, дБ | 17 | 17 | 25 |
Кулеры Thermaltake ISGC-200, Cooler Master Hyper TX3 и GlacialTech Igloo 5710 Plus Silent тестировались на платформе Intel LGA 775. Процессор Intel Core 2 Duo E8400 был разогнан по FSB до 467 МГц с множителем 9. Итоговая частота составила ~4200 МГц. Напряжение питание ядра составляло 1.450 В, tjmax = 100 C, степпинг E0. Кроме того, поскольку у кулера Cooler Master Hyper TX3 есть набор креплений для Intel LGA 1156, он был дополнительно протестирован на открытом стенде с процессором Intel Core i5 650. В свою очередь, эффективность GlacialTech Igloo 5710 Plus была проверена на открытом стенде с процессором Intel Core i7 920.
Тестирование проводилось как в закрытом корпусе 3Q Wind Tunnel, так и на открытом стенде. Боковые 250 мм вентиляторы в корпусе во время тестирования были выключены. Для выдува горячего воздуха из корпуса был установлен вентилятор Zalman ZM-F3. Для забора воздуха «извне» в передней части корпуса был установлен вентилятор аналогичной модели. Скорость вращения обоих вентиляторов составляла 1300 об/мин. Во время тестирования на открытом стенде поддерживалась комнатная температура ~24,5 – 25,5 градусов Цельсия. Температура внутри корпуса - ~30-31 градус Цельсия.
Дополнительно кулеры тестировались с вентиляторами Zalman ZM-F2 (92 мм). В качестве эталонной системы охлаждения использовался воздушный кулер Thermalright IFX-14 c выравненным основанием. Для обдува радиатора IFX-14 использовался вентилятор Sunbeam SF14025S-1500 (max 1500 об/мин, типоразмер 140 х 140 х 25 мм). Термоинтерфейс – Arctic Cooling MX-2.
Программное обеспечение:
Конфигурация тестового стенда #1:
Конфигурация тестового стенда #2:
Конфигурация тестового стенда #3:
| Idle | Burn | |

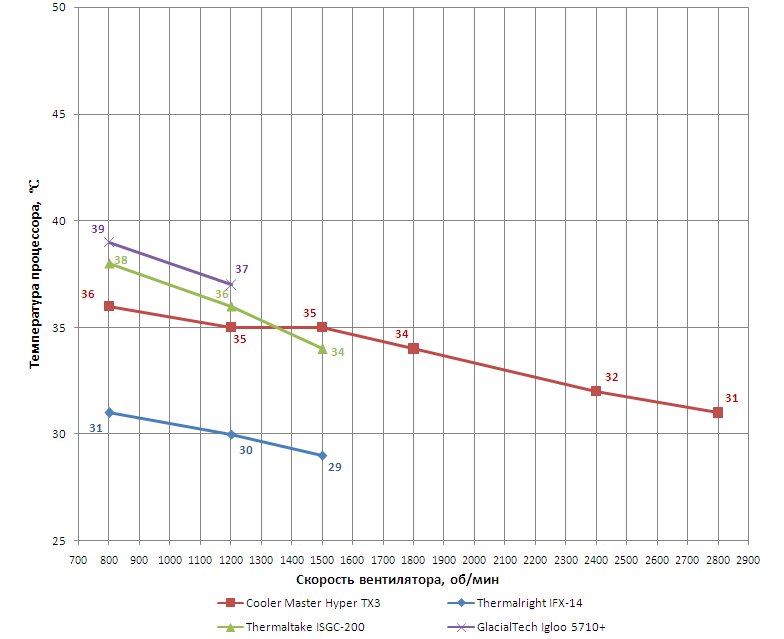

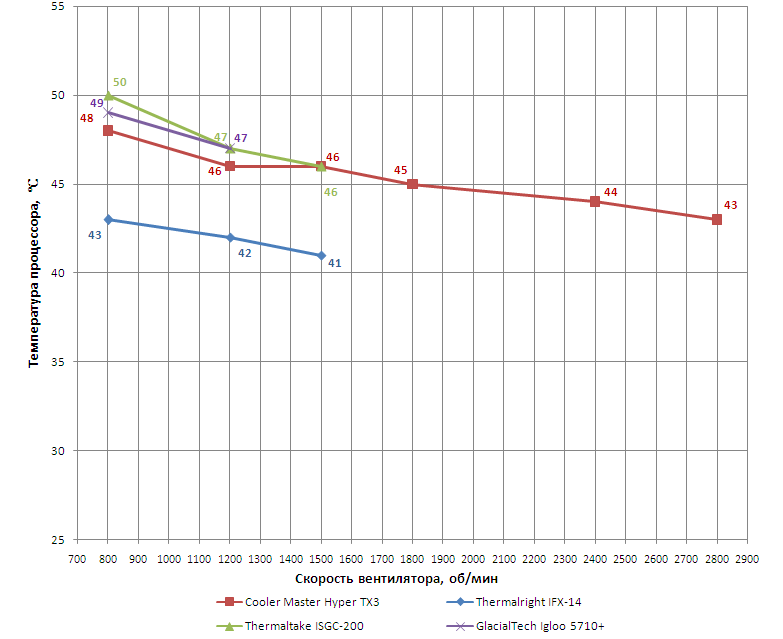

| С2D E8400/3.00 MHz/Open Stand | График 1 | График 2 |

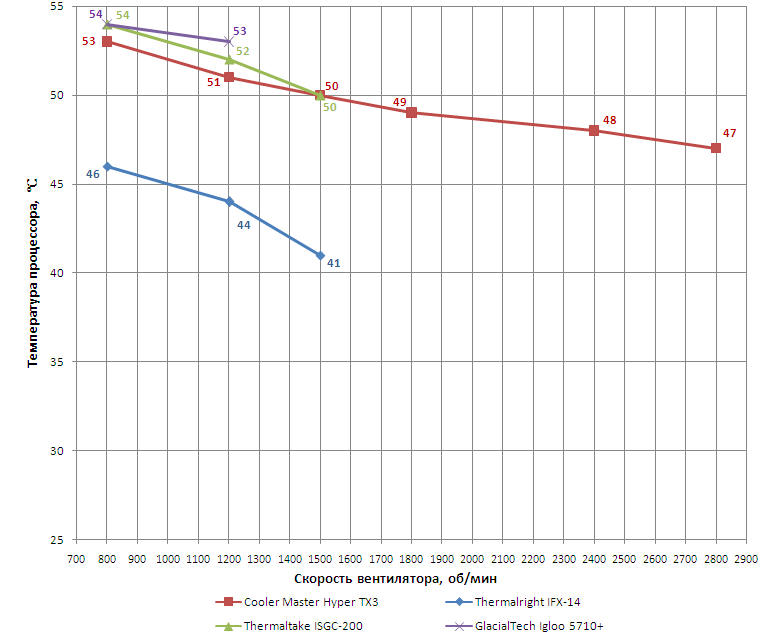

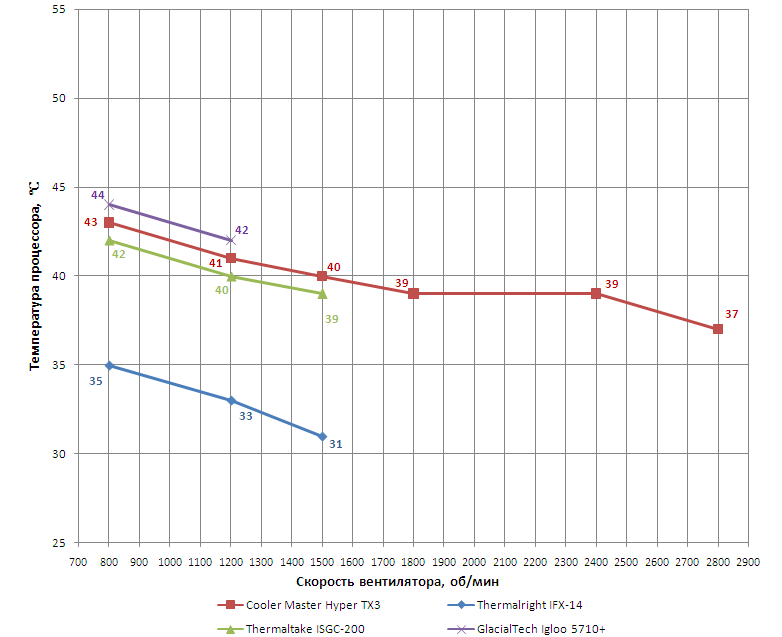

| C2D E8400/3.00 MHz/Closed Case | График 3 | График 4 |

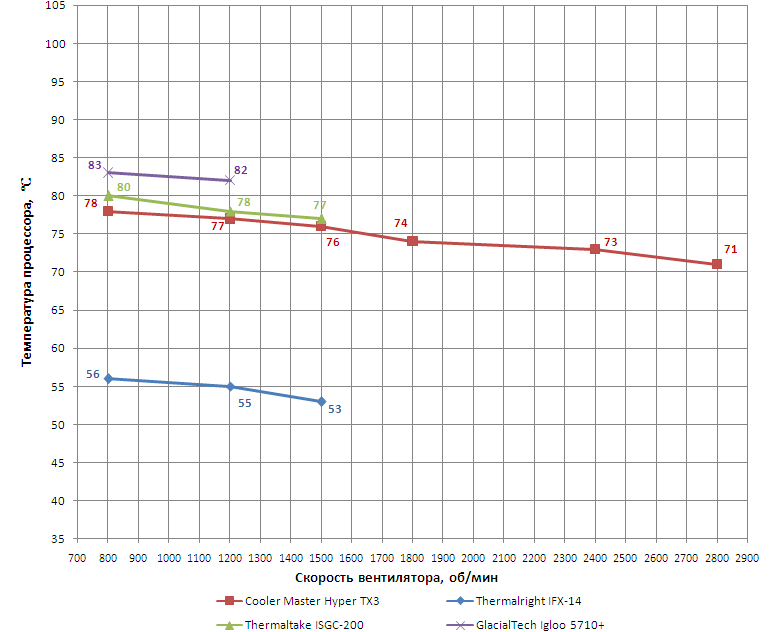

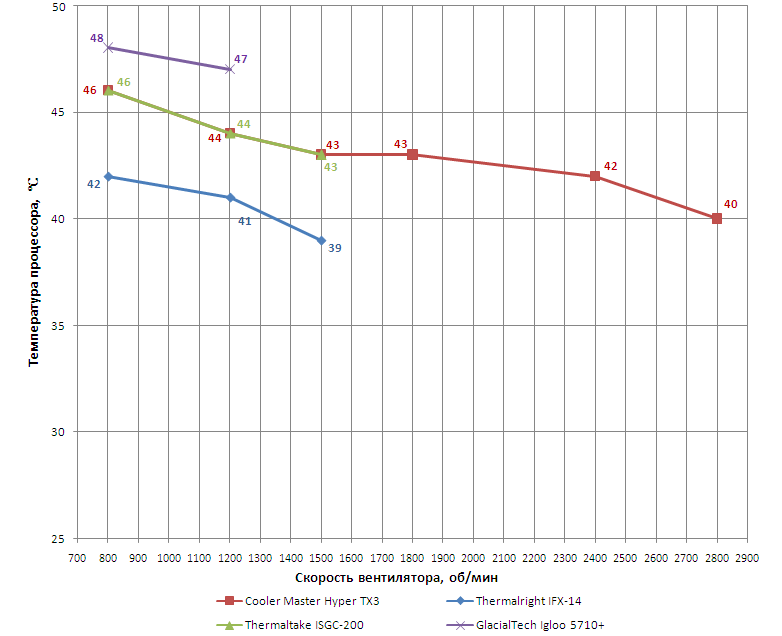

| C2D E8400/4.20 MHz/Open Stand | График 5 | График 6 |

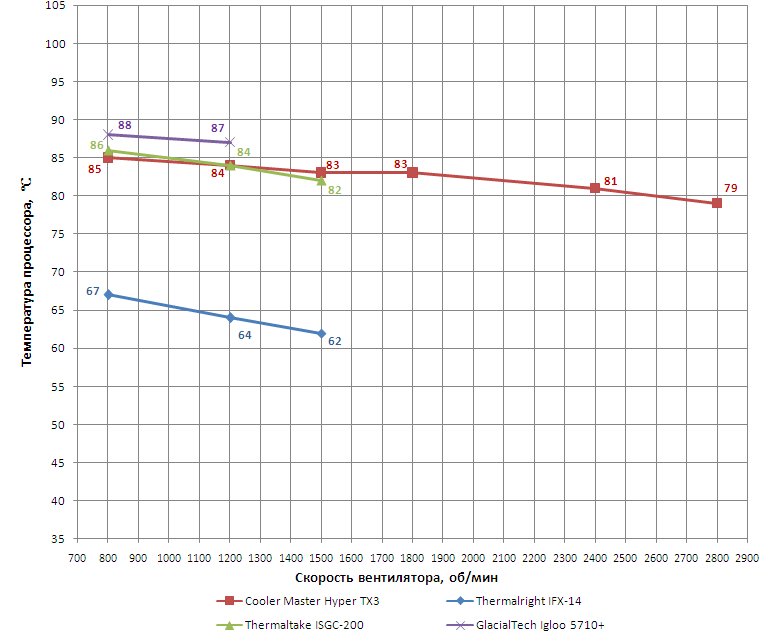

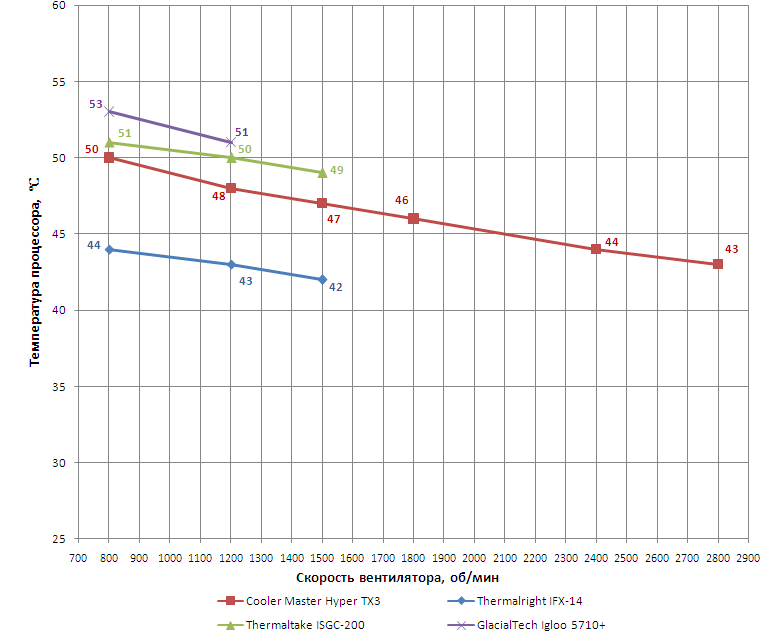

| C2D E8400/4.20 MHz/Closed Case | График 7 | График 8 |
В данном тестировании мы установили по 2 вентилятора Zalman ZM-F2 на каждый кулер. Смотрим результаты:
| Idle | Burn | |

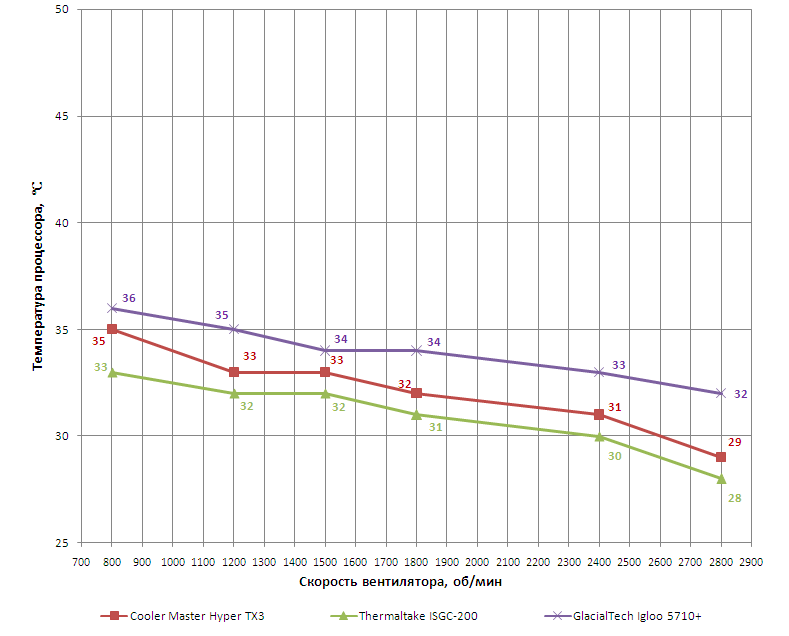

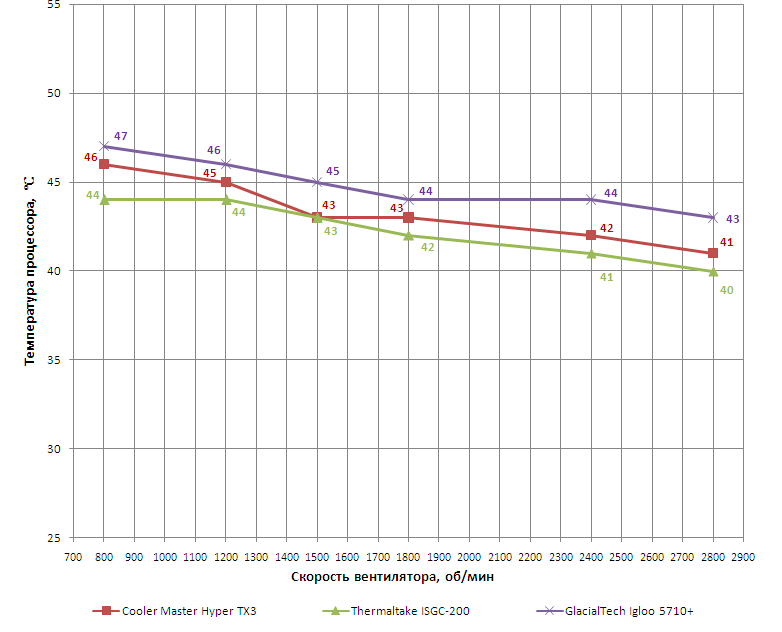

| С2D E8400/3.00 MHz/Open Stand | График 9 | График 10 |

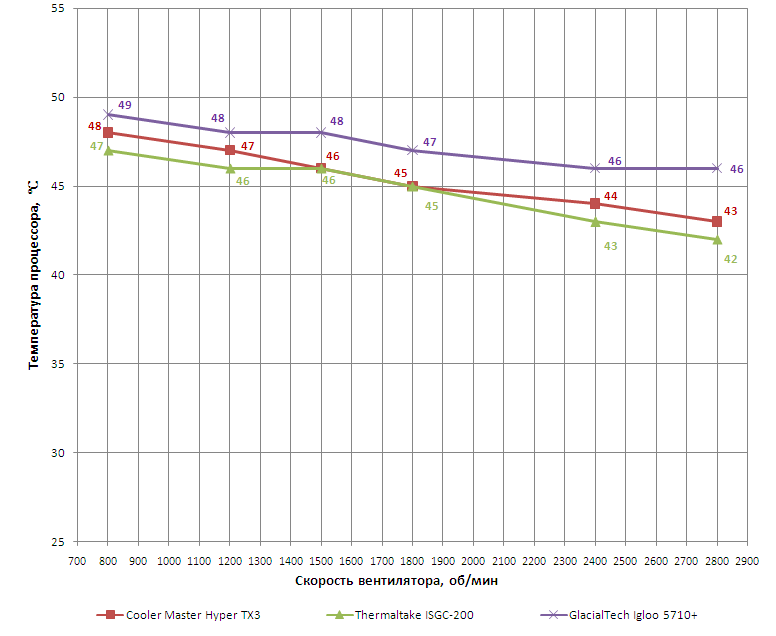

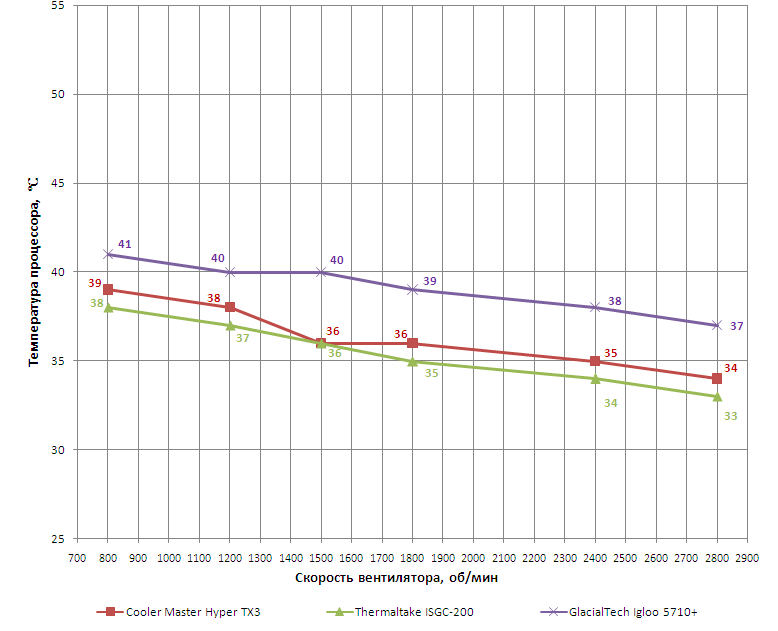

| C2D E8400/3.00 MHz/Closed Case | График 11 | График 12 |

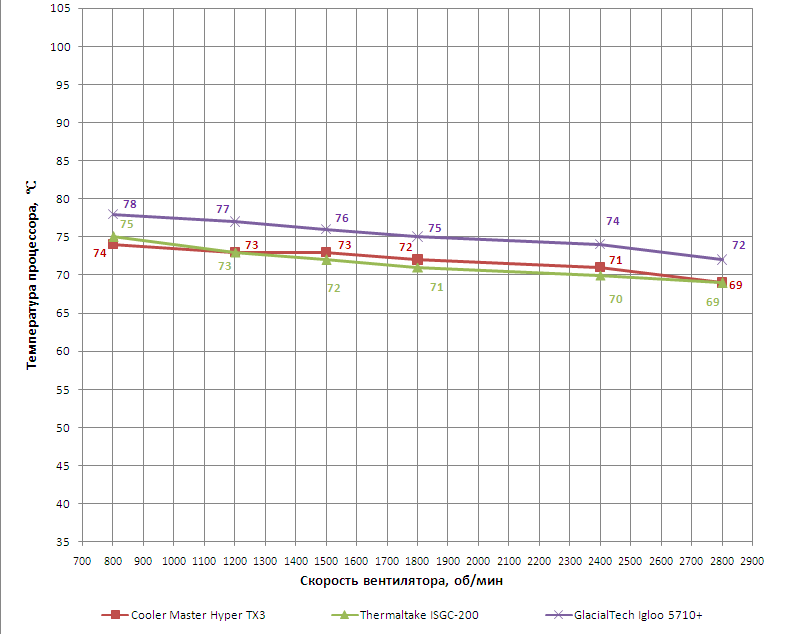

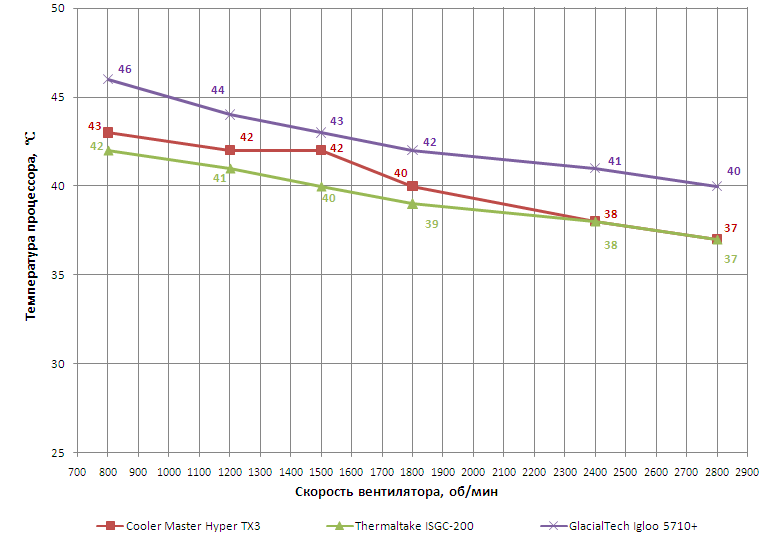

| C2D E8400/4.20 MHz/Open Stand | График 13 | График 14 |

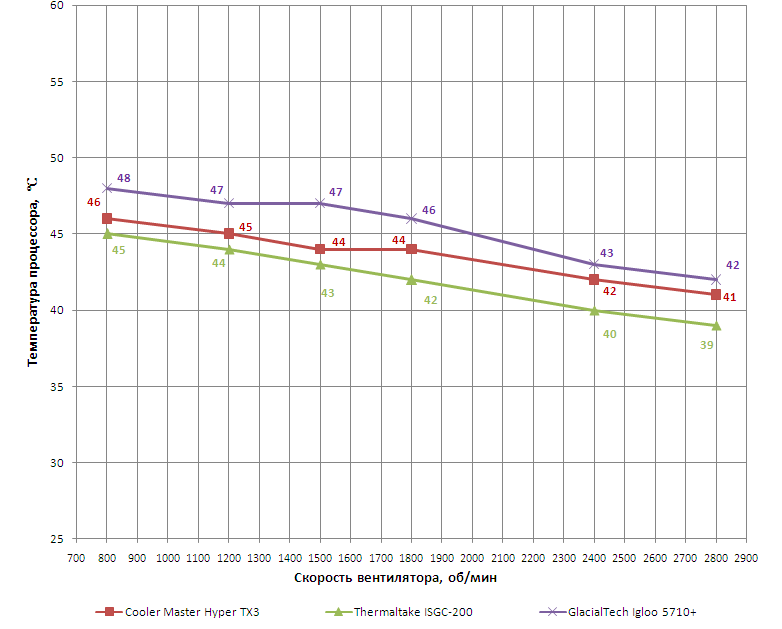

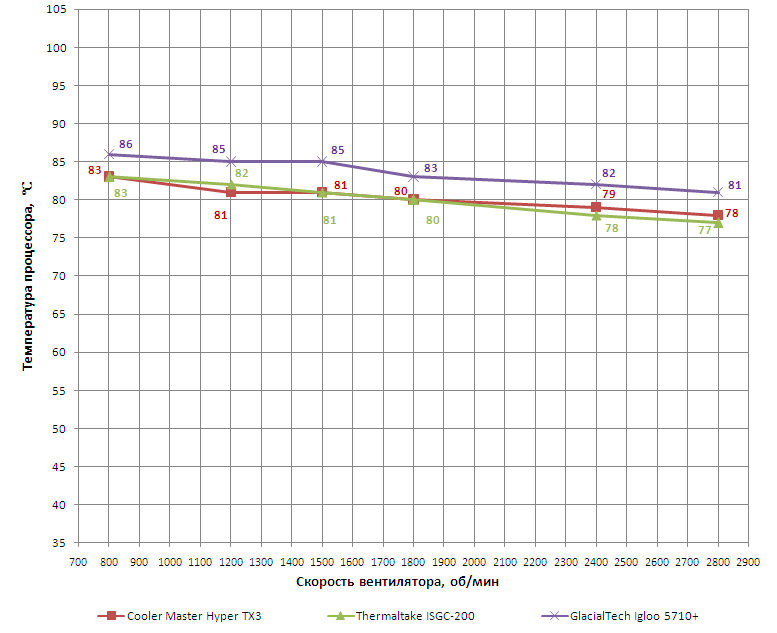

| C2D E8400/4.20 MHz/Closed Case | График 15 | График 16 |
С двумя вентиляторами Thermaltake оказывается чуточку эффективнее Cooler Master’а. А Igloo 5710 Plus Silent так и остался на последнем месте… Как видите, эффективность, показанная всеми тремя кулерами, вполне достаточная для охлаждения довольно сильно разогнанного процессора. Правда, уровень шума при этом выходит за пределы границ комфорта.
Теперь предлагаю взглянуть на результаты тестирования, полученные на тестовых стендах #2 и #3 c кулерами Cooler Master Hyper TX3 и GlacialTech Igloo 5710 Plus соответственно.
| Idle | Burn | |

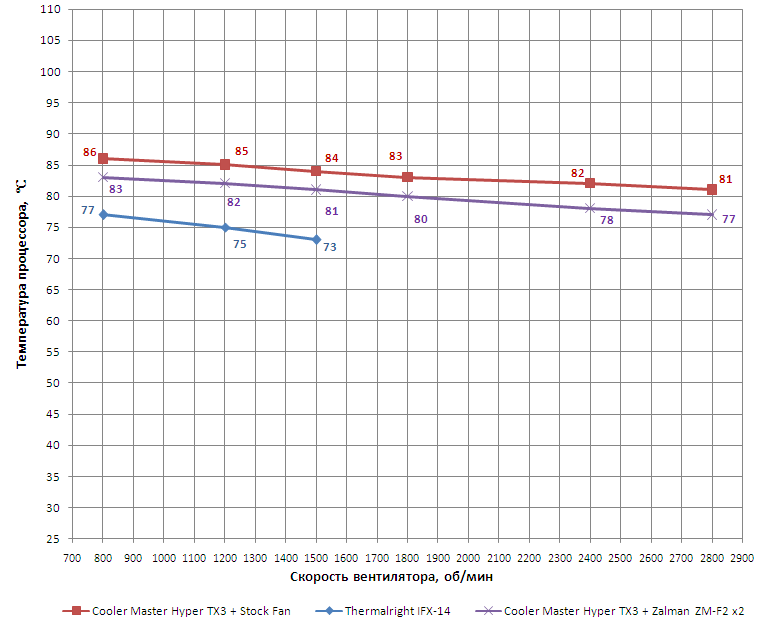

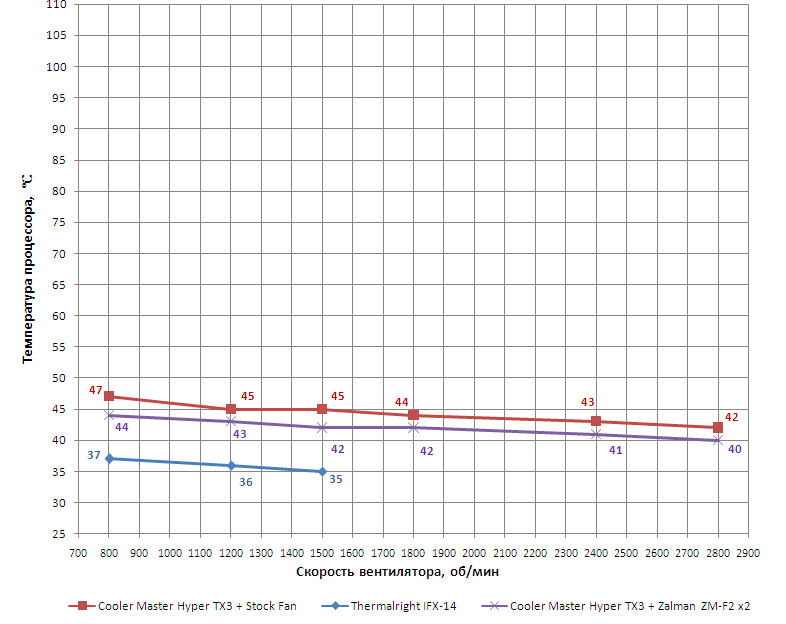

| Сi5 650/4.50 MHz/Open Stand | График 17 | График 18 |

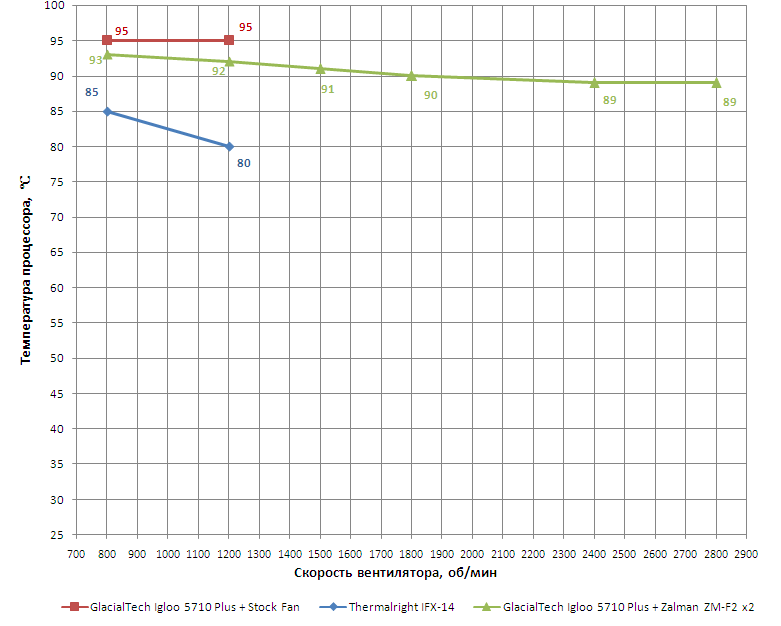

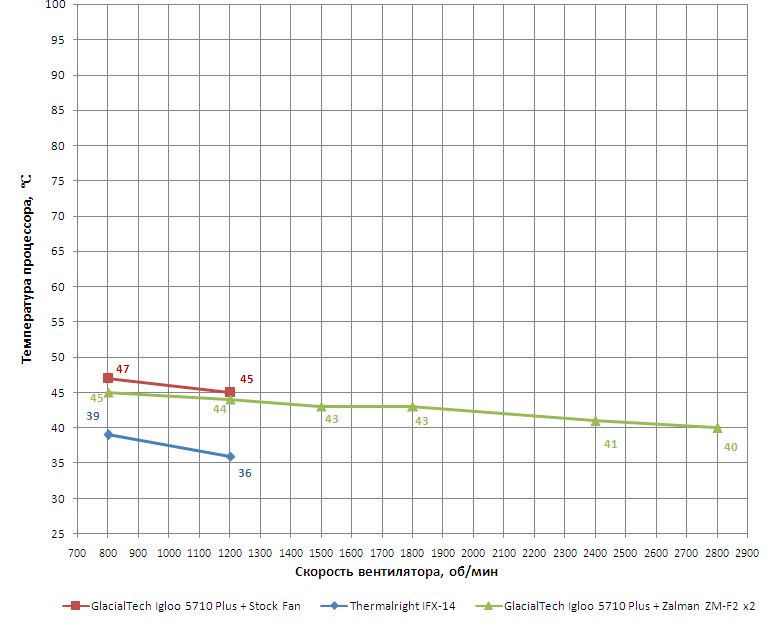

| Ci7 920/4.00 MHz/Open Stand | График 19 | График 20 |
Cooler Master Hyper TX3 без труда справился с разогнанным Core i5 650. А вот у GlacialTech’а возникли некоторые трудности: со «стоковым» вентилятором он не смог умерить пыл разогнанного Core i7 920.
Протестированные сегодня кулеры оказались вполне эффективными среди недорогих и компактных систем охлаждения для центрального процессора.
Cooler Master Hyper TX3 показал себя очень даже неплохим кулером. Я уверен, что эта система охлаждения обязательно найдет своего покупателя в лице «экономного оверклокера» благодаря нормальной эффективности и низкой цене (всего 700-800 рублей). Жаль лишь, что совместимости с Intel LGA 1366 не предусмотрено. Видимо производитель предпочел не увеличивать стоимость продукта, который не нацелен на hi-end сегмент.
Thermaltake ISGC-200 так же показал сегодня вполне достойную эффективность для своих небольших габаритов. Правда, рекомендованную розничную стоимость в почти 55 долларов США никак нельзя записать в плюсы. В добавок к этим $55 можно прибавить стоимость нового вентилятора, поскольку штатная «вертушка», как говорит наш нач.лаб. Mazur, «не торт». Еще один, как мне кажется, небольшой просчет Thermaltake заключается в том, что кулер не предназначен для платформ LGA 1156 и LGA 1366. Ладно, LGA 1366 - это все-таки топовой сегмент, где "рулят" совсем другие системы охлаждения, но все же не совсем понятно, что помешало адаптировать кулер под процессоры Core i3 и Core i5, не отличающиеся особо горячим нравом.
GlacialTech Igloo 5710 Plus Silent на фоне конкурентов вряд ли имеет какие-то преимущества. Этот кулер может подойти лишь для недорогих тихих и компактных систем. Как ни крути, но со штатным вентилятором (да и с нештатным, поскольку существуют другие, более интересные и выгодные решения) GlacialTech Igloo 5710 Plus Silent никак не станет выбором «экономного оверклокера»…
