Видимо, производителям воздушных систем охлаждения пословица "рука бойца колоть устала" не ведома: заполнив самыми разнообразными моделями верхний сегмент, они переключились на средние и бюджетные решения. Так, совсем недавно на нашем сайте появился обзор недорогого воздушного кулера от Thermaltake, а сегодняшний материал посвящен Vantec Aeroflow VAF1225.
Упакован кулер в картонную коробку с небольшим окном, позволяющим в общих чертах рассмотреть содержимое:
Сразу же в глаза бросается яркий стикер, оповещающий о поддерживаемых процессорных разъемах. На нем отсутствует упоминание про LGA1366, и причины такого шага со стороны производителя не совсем понятны - как можно видеть через окно в коробке, габаритами СО не уступает аналогичным кулерам, с успехом охлаждающим даже разогнанные Core i7. Забыли добавить?
На обратной стороне коробки - общий рассказ "в картинках" о системе работы кулера и перечень применяемых технологий:
В комплекте к кулеру идет инструкция, небольшой шприц с термопастой, и набор крепежа под Socket 754 / 939 / 940 / AM2 / 478 / 775:
Не совсем понятно, зачем тратить время на поддержку давно ушедших в прошлое процессорные разъемы - если даже системы на базе Socket 478 или 939 у кого и остались, очень маловероятно, что для них будет приобретен этот кулер. Напрашивается только одно объяснение такому шагу со стороны производителя: система охлаждения была разработана довольно давно, а Vantec решила вдохнуть в неё "вторую жизнь", выпустив на российский рынок.
Vantec Aeroflow VAF1225 внешним видом не впечатляет. Классическая, хорошо зарекомендовавшая себя конструкция башенного типа, приятный внешний вид, и.... Пожалуй, все (о происхождении "неформатных" винтов будет рассказано далее).
Толщина радиатора невелика (50 мм). Благодаря тому, что каждое из 46 алюминиевых ребер загнуто на торцах вниз, околосокетное пространство неплохо обдувается, особенно при вращении вентилятора на высоких оборотах:
Однако, этого "естественного" обдува хватает только для материнских плат с хорошей системой охлаждения чипсета, для плат, оборудованных простым алюминиевым радиатором, слабого сквозняка "из-под крылышек" не хватает.

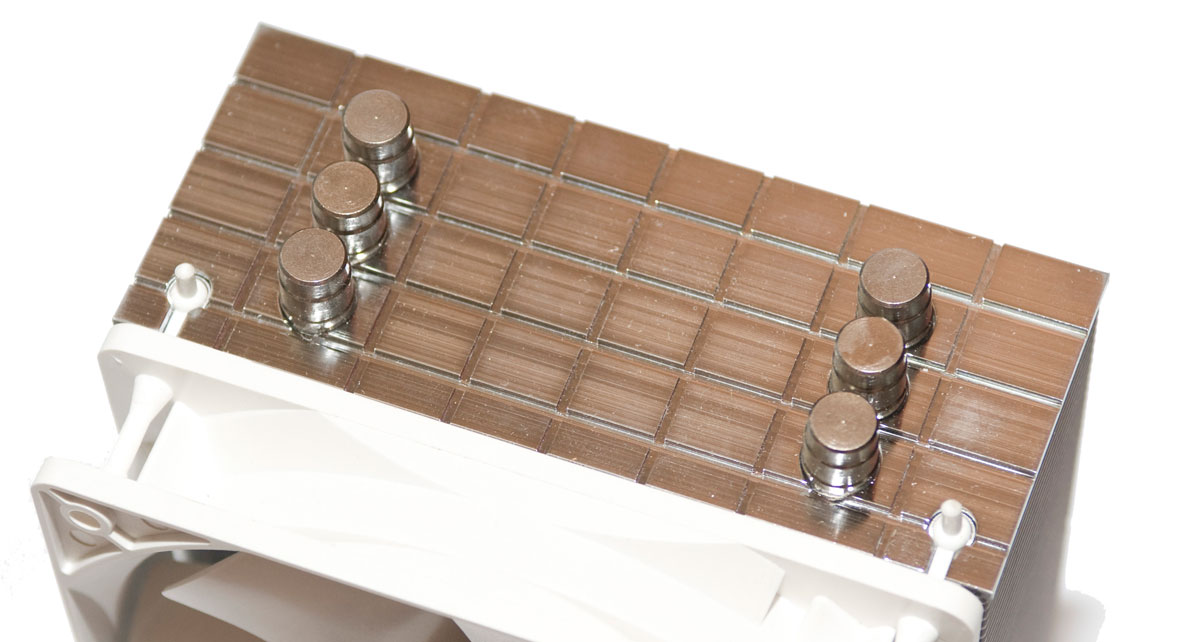

Толщина ребер - 0,4 мм, межреберное расстояние - 2 мм. Все ребра насажены на три теплотрубки диаметром 8 мм, на концы трубок надеты декоративные колпачки. Последнее, 46-е ребро также снабжено алюминиевой декоративной накладкой:
Вентилятор - 120 мм, модель AGE12025F12J, произведен компанией Crown Electronics:
К радиатору вентилятор крепится с помощью четырех резиновых проставок, закрепленных в пазах по углам радиатора:
Расстояние между вентилятором и ребрами 2 мм. Каждая проставка снабжена хвостами, упрощающими их извлечение:
Как впоследствии выяснилось, такие проставки не блажь, а необходимость в этом кулере: вентилятор даже на низких (менее 1000) оборотах прилично вибрирует, и вибрация эта отлично передаетя на все соприкасающиеся с ним объекты из жестких материалов. Собственно, обнаружена эта вибрация была в поисках источника раздражающего потрескивания. Оказалось, пластиковый разъем питания бился о белый корпус вентилятора.
Основание у кулера составное: алюминиевая деталь сложной формы обеспечивает прижатие поверхностей теплотрубок к теплораспределительной крышке процессора. С одной стороны, это хорошо - устраняется лишний переход "подошва радиатора-теплотрубка", с другой - страдает качество полировки:
А вот к ровности основания претензий нет: сколько Я ни проверял проверял отпечатком на стекле и линейкой, никаких видимых глазом неровностей не заметил.
При установке кулера на процессор в форм-факторе LGA775 выявляется большое неудобство системы крепления - для нормального доступа к пластиковым клипсам приходится снимать вентилятор. Резиновые проставки совсем мягкие, вряд ли они выдержат большое количество процедур (де-)монтажа вентилятора. Да и пластиковые клипсы... М-да, на крепление этой СО решили потратить максимально возможный минимум средств.
Для удобства все характеристики кулера собраны в таблицу:
| Габариты кулера | 84 х 120 х 159 |
| Материал радиатора | алюминий |
| Материал основания | алюминий / медь |
| Количество теплотрубок | 3 |
| Диаметр теплотрубок | 8 мм |
| Толщина ребер | 0,4 мм |
| Межреберное расстояние | 2 мм |
| Типоразмер вентилятора | 120 х 120 х 25 мм |
| Скорость вращения | 1000 - 2200 об/мин |
| Поддерживаемые процессорные разъемы | Socket 754 / 939 / 940 / am2 / 478 / 775 |
| Заявленный уровень шума | 20 - 35 дБ |
| Заявленный воздушный поток | 72 - 100 CFM |
В качестве тестового стенда для кулера использовались две системы, одна с Core 2 Duo E8200, разогнанном до 4 ГГц при напряжении питания 1,47 В, второй - с Core i7 920, разогнанном до 4 ГГц при напряжении питания 1,4 В. Поскольку крепление под Socket 1366 не было предусмотрено производителями кулера, пришлось соорудить его самостоятельно из подручных материалов - уж больно велик интерес эффективности данной СО на современных процессорах Intel.
Собственно, фиксирующие винты для этой H-образной рамки из 8-мм фанеры и видны на общей фотографии в начале материала. Для того, чтобы не ошибиться с прижимающим усилием каждого из четырех винтов, система крепления снабжена выступом в середине поперечной планки (на рисунке показан красным):
Полная конфигурация тестовых стендов:
Стенд 1 (Core 2 Duo E8200):
Стенд 2 (Core i7 920):
В качестве оппонентов были взяты два известных кулера - Noctua NH-U12P и Thermalright AXP-140. Первый схож с VAF1225 по конструкции, второй был взят как представитель hi-end систем воздушного охлаждения. На оба кулера устанавливался вентилятор с VAF1225 (AGE12025F12J).
Все измерения проводились на открытом стенде при температуре 26 градусов Цельсия. После установки на процессор и включения системы прогревались в течении 20 минут, после чего снимались показания в простое. Затем запускалась утилита LinX 0.5.8 в режиме x64 с объемом доступной памяти 4 Гбайт (3 Гбайт для системы с C2D) и количеством циклов равным 10. После прохождения всех циклов снимались температурные данные, выданные программой RealTemp. Термоитерфес - Arctic Cooling MX-2.
Как видно, проблем с охлаждением простаивающих процессоров нет. Лучше всех с охлаждением процессоров без нагрузки справляется AXP-140, на втором месте - NH-U12P, на третьем - VAF1225
Предмет обзора, VAF1225, по показателям схож с Noctua NH-U12P, а где-то даже обгоняет его на градус-другой. Thermalright AXP-140 начинает "сдавать позиции" при скорости вращения крыльчатки ниже 1500 об/мин - на невысоких оборотах вентилятор не способен хорошо продуть такой радиатор.
Взглянем теперь на уровень шума VAF1225 при различных оборотах вентилятора (красная черта - фоновый уровень):
Отметка в 1500 об/мин получилась самой выгодной по соотношению "эффективность охлаждения / создаваемый шум" - при использовании в закрытом корпусе рядовой пользователь вряд ли пожалуется на излишний шум, а процессор, будь то хоть Core i7, не будет перегреваться даже при максимальной нагрузке. Эффективнее всего кулер работает при максимальных оборотах вентилятора (кстати, для достижения этой отметки вентилятор пришлось запитать от 12,7 вольт, при 12 В его максимальный показатель составил 2140 об/мин; какого-либо влияния на результаты этой разницы замечено не было), но тогда назойливый гул хорошо различим даже в трех метрах.
Что же, Vantec Aeroflow VAF1225 показал себя неплохо: успешно справился и с разогнанным Core 2 Duo, и c Core i7, который тоже работал не на штатной частоте. И цена у него относительно невелика - 1100 рублей в московской рознице. Думаю, производителю стоит задуматься об оснащении этой модели крепежом для Socket 1366 - она неплохо подходит на звание бюджетной системы охлаждения для Core i7.
Вообще же, очень странно, что товар вышел на рынок с такой задержкой, и дело даже не в явно устаревшем списке поддерживаемых процессорных разъемов. Так, упоминание об этой модели на зарубежных сайтах датируется четвертым кварталом 2008 года, а в Россию его завезли совсем недавно. За полгода вполне можно было адаптировать CO под LGA1366...
