Лаборатория overclockers.ru продолжает знакомить наших уважаемых читателей с компонентами систем на базе LGA775. Не смотря на выход нового поколения процессоров от Intel и AMD, «старички» еще не выдохлись и вполне могут служить основой даже для мощного «игрового» компьютера, тем более что цены на эти процессоры и материнские платы для них опускаются все ниже.
Естественно, что, приобретая не самый «свежий» процессор за умеренные деньги, уважающий себя оверклокер не приметнет выжать из него все соки, достигнув солидных частот. Для подобных экспериментов просто необходима соответсвующая материнская плата. Побывавшая недавно в нашей лаборатории ASRock X48 Turbo Twins, несмотря на солидное название, оказалась весьма посредственным продуктом, имеющим множество конструктивных недочетов. Однако тайваньский производитель приготовил для нас кое-что новенькое. Очередная разработка компании, вышедшая в свет буквально несколько месяцев назад, ASRock P45X3 Deluxe, позиционируется как продукт для энтузиастов. Производитель утверждает, что при проектировании учитывался опыт других производителей и были использованы все наработки компании в сфере оверклокинга. Так ли это, и смогли ли инженеры ASRock создать по-настоящему интересную материнскую плату, проведя серьезную «работу над ошибками»? Наше сегодняшнее тестирование ответит на эти вопросы. Начнем с внешнего осмотра.
Материнская плата поставляется в коробке стандартного размера, выдержанной в светлых тонах со специальным покрытием, радужно переливающимся на свету. На мой личный вкус оформлена упаковка достаточно стильно, без аляповатых картинок вроде «девчонка с пистолетом», что намекает на солидность содержащегося внутри девайса.
Фронтальная поверхность содержит информацию о примененных при создании платы технологиях и основных конструктивных особенностях.
Реверс также информативен: здесь представлена краткая спецификация на 11 языках (!), а также сообщается, что материнские платы ASRock получили хорошие отзывы в прессе, с перечислением сайтов и журналов, проводивших тестирования.
Надеемся, что предприимчивые тайваньцы в будущем не обойдут вниманием и наш ресурс. (Так и будет - прим. DC)
Плата достаточно хорошо укомплектована. Судите сами:
При нашем предыдущем знакомстве с материнской платой ASRock качество перевода инструкции мягко говоря не блистало, вызывая смех. В этот раз все намного лучше, но без забавных словечек вновь не обошлось. Например, слово «overclocking» было переведено дословно как «сверххронометрирование»; неплохо - теперь вы знаете, как быстро объяснить друзьям чем занимаетесь на досуге.
Помимо прочего, в коробке можно обнаружить две брошюры, посвященные фирменным технологиям ASRock - Instant Boot и Energy Saver. За программную реализацию этих технологий отвечают утилиты, содержащиеся на компакт-диске.
Asrock Instant Boot представляет собой «ускоритель» загрузки Windows, выполненный по аналогии с стандартным «спящим режимом».
Загрузка, особенно в режиме «Fast Mode»,и правда происходит очень быстро, занимая не более нескольких секунд. Чудес конечно не бывает, технология не работает при отключении питания компьютера, и не позволяет например выполнить моментальную перезагрузку системы.

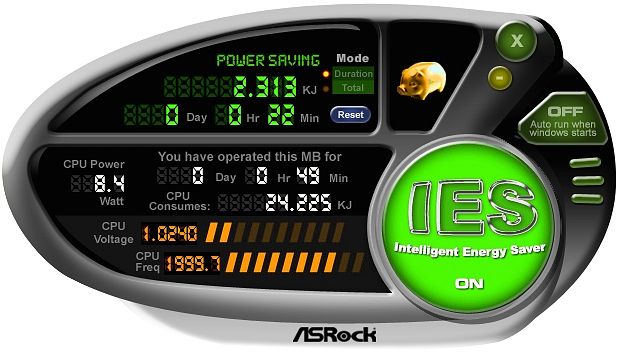

ASRock Energy Saver тоже не предлагает чего-то принципиально нового, подобные утилиты имеются в арсенале практически всех производителей.
Energy Saver умеет динамически понижать напряжение на процессоре и его частоту, экономя таким образом электричество. Размеры экономии мягко говоря не восхищают – сэкономить за месяц непрерывной работы компьютера удастся разве что пару-тройку киловатт.

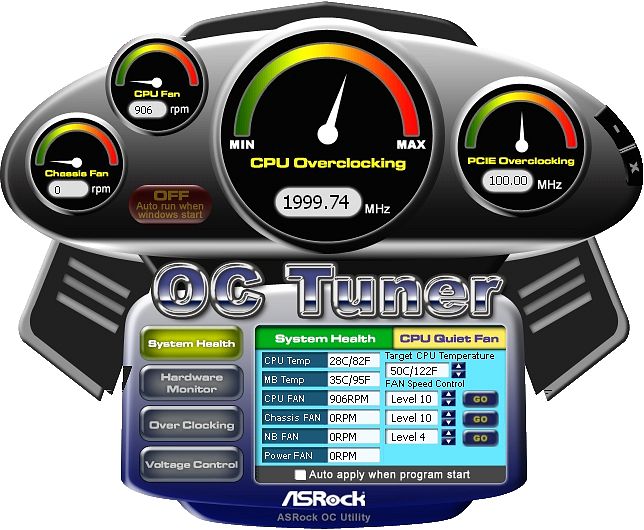

Также упомянем подробно рассмотренный в предыдущем обзоре ASRock OC Tuner, позволяющий проводить разгон системы в среде Windows.
К сожалению, версия программы производителем не указывается, так что мы не можем судить, универсальна она или индивидуальна для каждой материнской платы. Во всяком случае, функционал ее остался неизменным.
На фото ниже вы можете ознакомиться с общим видом материнской платы.
Плата выполнена на коричневом текстолите с практически зеркальной поверхностью. Cистема охлаждения усложнилась со времен X48 Turbo Twins. В частности, материнская плата получила увеличенный радиатор северного моста Intel P45, закрепленный на двух подпружиненных защелках.
Данный чипсет не отличается «горячим нравом», если не сильно задирать напряжение при разгоне, так что такая конструкция радиатора для него вполне достаточна.
Южный мост Intel ICH10 охлаждается стандартным квадратным радиатором, используемым многими производителями.
Кроме того, на данном фото вы можете видеть клавиши Power и Reset, установленные непосредственно на материнской плате. Подобные кнопки уже становятся стандартом не только для оверклокерских плат, эксплуатируемых в условиях открытого стенда. Чтож, всегда приятно наблюдать заботу производителей о комфорте оверклокеров. Третий радиатор, входящий в систему охлаждения, обслуживает подсистему питания процессора.
О ней стоит сказать особо. Производитель даже дал ей собственное имя «Advanced V8 Power Phase Design» проведя параллель между восемью фазами питания и мощным восьмицилиндровым мотором. Распайка системы выполнена очень красиво, строгий ряд силовых элементов резко контрастирует с «разнобоем», который мы видели на предшествующих платах ASRock. Красота, конечно, не залог эффективности, работу этой подсистемы мы оценим отдельно.
В целом система охлаждения оставляет благоприятная впечатление, конечно здесь не идет речь о применении тепловых трубок, но учитывая невысокую стоимость продукта это выглядит оправданно.
В отличие от своей предшественницы на чипсете X48, новое творение ASRock имеет и боле продуманную схему расположения коннекторов питания. 24-pin разъем питания разместился на самом краю материнской платы, а не по центру, как раньше (такая конфигурация заставляла тянуть шнур через всю плату). 8-pin разъем питания процессора больше не притиснут к задней панели, а удачно размещен сбоку и удобен в обращении.
Материнская плата P45X3 Deluxe располагает двумя слотами PCIe 2.0 и поддерживает технологию ATI CrossfireX. Слоты, как и положено в системах на базе «урезанного» P45, не поддерживают работу в режиме PCIe «16+16».
Основной слот (синий) по умолчанию использует 16 линий PCIe, для включения второго (оранжевого) необходимо переставить специальную плату, расположенную между слотами, в соответствующее положение. Жаль, что подобное архаичное решение всё ещё находит место на платах ASRock. В этом случае линии PCIe делятся поровну, по схеме «8+8». Кроме того плата несет 3 разъема PCIe x1 и 2 PCI.
Инженеры ASRock предпочли оснастить свою топовую плату для LGA775 памятью DDR3, что при нынешнем падении цен на последнюю выглядит вполне приемлемо.
Согласно официальноq спецификации P45X3 Deluxe поддерживает до 16 Гб двухканальной DDR3 RAM в четырех слотах. Максимальная частота памяти составляет 1600 МГц.
С чипсетом Intel P45 предсказуемо соседствует южный мост Intel ICH10. Плата оснащается 6 разъемами SATAII для подключения жестких дисков, на заднюю панель, кроме того, вынесен дополнительный коннектор eSATA.
Уже не раз упомянутая X48 Turbo Twins «отличилась» еще и тем, что имела всего два разъема для подключения вентиляторов. «Работа над ошибками» была проведена и здесь, теперь их четыре: 2 х 3-pin и 2 х 4-pin.
Как и раньше, специалисты ASRock доверили обработку звука формата 7.1 чипу от Realtek - ALC888, за LAN-соединения отвечает другой чип того-же производителя Realtek RTL8111DL. Интерфейс IEEE1394 аппаратно обеспечивается контроллером VIA, «свежей» ревизии VT6330.
Задняя панель также претерпела значительные изменения. Количестов разъемов USB2.0 увеличилось до семи, с ними соседствуют 6 аудио-входов/выходов типа «мини-джек», оптический и коаксиальный выходы SPDIF, а также разъемы IEEE1394 и eSATA.
Кроме того, производитель и здесь не упустил случая намекнуть на оверклокерский характер материнской платы, выведя на заднюю панель кнопку «Clear CMOS», позволяющую обнулять BIOS не открывая системного блока.
Как итог, мы можем констатировать, что спецы из ASRock наконец-то взялись за ум. Материнская плата P45X3 Deluxe начисто лишена недостатков своей предшественницы. Новая подсистема питания процессора, удачное расположение основных элементов, приличная система охлаждения, все это позволяет рассчитывать на куда более весомые достижения в разгоне процессора. Особый плюс - производитель наконец-то отказался от использования джамперов для выставления частоты FSB и RAM, отдав это дело на откуп электронике. Однако не стоит забывать, что помимо слабого аппаратного обеспечения модель X48 Turbo Twins в свое время «добил» никудышный BIOS, лишенный возможности адекватной регулировки напряжений и таймингов памяти. Давайте проверим, добрались ли и до него руки тайваньских «рационализаторов».
Схема расположения элементов:
Для удобства изучения технические данные платы сведены в таблицу:
На первый взгляд, картина ничуть не изменилась, BIOS практически идентичен таковому модели X48 Turbo Twins.
Поэтому мы не будем разбирать его подробно заново, а выделим основные нововведения и изменения. (Заинтересованный читатель может ознакомится с основными функциями, обратясь к нашему предыдущему обзору)
К счастью, переработав конфигурацию самой материнской платы, инженеры ASRock не обошли вниманием и BIOS, значительно расширив его возможности. В особенности изменения коснулись самых важных для нас разделов, отвечающих за регулировки напряжений, частот и таймингов памяти.
Вкладка Chipset Settings имеет совершенно новую структуру, регулировки напряжений и таймингов вынесены в отдельные разделы «Voltage Control» и «DRAM Timing Configuration».
Открыв первый, мы получаем возможность изменять сразу 9 напряжений на различных компонентах системы.
От такого богатства настроек поначалу глаза разбегаются. По сравнению с X48 Turbo Twins, умевшей выставлять только основные напряжения, да еще и с огромным шагом, это настоящий прорыв.
Второй раздел - «DRAM Timing Configuration» позволяет регулировать 9 основных и вспомогательных таймингов памяти DDR3.
Кроме того, фанаты тонкой настройки могут обратится к дополнительному подразделу «DRAM RCOMP Settings».
Раздел CPU Configuration также претерпел некоторые изменения. В частности, наконец-то стала доступна регулировка множителя процессора. Частота FSB может выставляться в значения от 100 до 800МГц, а PCIe от 50 до 150 МГц.
Таким образом, специалисты ASRock пошли по эволюционному пути. Сохранив основной функционал BIOS неизменным, материнская плата получила расширенные настройки необходимых оверклокерам параметров. Все это должно значительно улучшить результаты разгона, давайте приступим к тестированию.
В процессе разгона процессора помимо настроек BIOS использовалась утилита ASRock OC tuner, для мониторинга частот и напряжения центрального процессора - CPU-z версии 1.52, для проверки стабильности системы - Linpack в оболочке LinX версии 0.6.1 (размер задачи 1792 Мб, 32-бит, 10-25 циклов). Система функционировала в условиях открытого стенда.
Как мы выяснили выше, конструкция материнской платы и конфигурация BIOS выглядят более чем удачно для разгона. Первым этапом нашего тестирования станет выявление максимальной частоты шины, на которой материнская плата способна нормально функционировать.
Процессор был выставлен на минимальный возможный множитель (6). Для достижения итогового результата понадобилось поднять напряжение на северном мосту до 1.35В, на процессоре до 1.35В, для перестраховки были немного увеличены PLL Voltage и напряжение на юге. Память, во избежание проблем работала с «отпущенными» таймингами (9-9-9-27) в режиме FSB:DRAM = 1:1 при вольтаже 1.7В (номинал 1.5В).
Материнская плата довольно долго капризничала, не желая загружать Windows при частоте FSB более 430 МГц. При этом постепенное повышение напряжений не приводило ни к чему, заставляя поминать производителя «незлым тихим словом». Однако проблема как оказалось таилась вовсе не в железе, а в руках тестера. Но подсказка "звонок DC" исправила ситуацию. Параметр «Strap FSB to MCH», который изначально был выставлен в положение Auto, после перевода в режим «1600МГц» сотворил с платой настоящее чудо. Даже при относительно низких напряжениях Windows последовательно был загружен «на скриншот» при частотах 450, 480 и наконец 500 МГц. После небольшой возни с BIOS удалось снят скриншот на 505 МГц, который предлагается вашему вниманию ниже.
Стабильная частота оказалась не столь высокой, но составила внушительные 485 МГц, что близко к предельным возможностям тестового процессора.
Разгон процессора на максимальном множителе (8.5), выявил интересный факт, касающийся подсистемы питания. Как и у некоторых продуктов других производителей (например, некоторые материнские платы ASUS с чипсетом Intel X58), питание процессора реализовано таким образом, что под нагрузкой напряжение питания не просаживается, как ему "положено", а напротив, возрастает, компенсируя нагрузку. Так при напряжении 1.25В и штатных настройках процессора напряжение в покое падало до 1.16В. Но стоило запустить Linpack или другой тяжелый тест, как материнская плата компенсировала просадку, даже немного повышая вольтаж сверх установленного значения. При напряжении 1.4В в покое наблюдалось значение 1.396В (отличный результат), а под нагрузкой напряжение возрастало вплоть до 1.42В. Тяжело дать оценку такому устройству системы питания. С одной стороны, оверклокер застрахован от просадок, но с другой, при напряжениях близких к максимальным, внезапный скачок напряжения на 0.02-0.03В способен повредить процессор.
Постепенно повышая напряжение и частоту процессора, удалось преодолеть «психологический рубеж» в 4000МГц. При напряжении 1.45В итоговый результат составил 4080МГц, что указывает скорее на предел возможностей четырехядерного процессора а не материнской платы. Скриншот рекорда:
В покое напряжение составляло 1.44В, поднимаясь при тестировании в Linpack до 1.465. Полная стабильность была достигнута только при понижении частоты FSB до 480 МГц, и небольшом уменьшении напряжения. Итоговая частота при этом составила 3915 МГц, а температура процессора доходила в пике до 90 градусов.
Здесь скорее можно говорить о неспособности тестового кулера обеспечить нормальную работу процессора при напряжении 1.46 вольта, но никак не о недостатках материнской платы. При применении СВО или более производительных суперкулеров нового поколения, стабильности можно ожидать и на более высоких частотах. Таким образом, в отличие от своей предшественницы, новая ASRock P45X3 Deluxe смогла даже превзойти возможности тестового стенда. Процессор был разогнан фактически до предельных значений частоты, а возможности материнской платы так и не были исчерпаны полностью.
Материнская плата ASRock P45X3 определенно удалась производителю намного лучше своих предшественниц. Отвечая на вопрос, поставленный в самом начале статьи, можно с уверенностью сказать, что «работа над ошибками» была проведена огромная, причем по всем направлениям. Улучшен дизайн платы, полностью изменены системы охлаждения и питания, доработан BIOS. Результат не заставил себя ждать - данный экземпляр демонстрирует разгонный потенциал на уровне лучших материнских плат от производителей «первого эшелона». Учитывая стоимость P45X3 Deluxe, которая на сегодняшний день составляет порядка $120, этот продукт наверняка заинтересует многих оверклокеров.
Сайт выражает благодарность компании 2L-PR и лично Арсеничу за предоставленную на тест материнскую плату ASRock P45X3 Deluxe.
