Wi-Fi роутер Linksys WRT54GL

19 февраля 2007, понедельник 22:47
для раздела Блоги
Intro

Компания Linksys была основана в 1988 году, с 2003 года является подразделением Cisco Systems по продаже сетевого оборудования для малых офисов и домашнего сегмента. Linksys наиболее хорошо известна своими маршрутизаторами, но также выпускает хабы и VoIP оборудование.

Спецификация

Итак, перейдём непосредственно к виновнику этой статьи - беспроводному роутеру Linksys WRT54GL.
Для начала приведу краткую спецификацию Linksys WRT54GL:

ПараметрХарактеристика
Стандарт беспроводной связиIEEE 802.11b/g
Частотный диапазон2400-2483.5 MHz
Количество рабочих каналов13
Скорость передачи данныхIEEE 802.11g - до 54 Мбит\с
IEEE 802.11b - до 11 Мбит\с
Стандарты шифрованияWPA,WPA2,WEP
Мощность передатчика18 dBM
Порты WAN1x10/100 Ethernet (RJ-45)
Порты LAN4x10/100 Ethernet (RJ-45)
ПитаниеВнешний БП 12 V
Размеры20.0 x 4.8 x 18.6 см


Конструкция и устройство

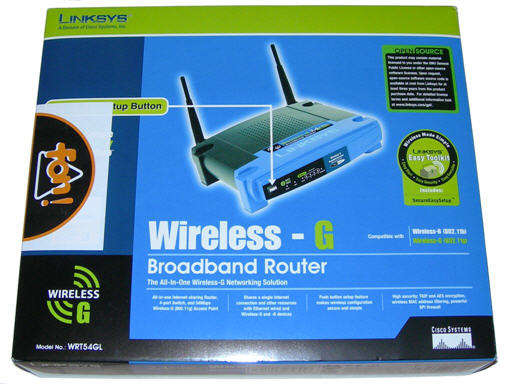

Роутер поставляется в красочной коробке средних размеров; сзади и спереди содержится много информации об основных характеристиках сего девайса.

(кликните по картинке для увеличения)

box
Внутри этой коробки находится обычный картонный бокс, в котором я обнаружил следующее:
  • Сам роутер
  • Инструкция типа "Getting started" ;
  • UTP Ethernet кабель;
  • Внешний БП 12В 1А;
  • CD c мануалом и утилитой для настройки сети.

Собственно так выглядит сам роутер:

(кликните по картинке для увеличения)

Linksys WRT54GL

Корпус роутера выполнен в традиционных для Linksys сине-черных цветах. Сзади располагаются две всенаправленные антенны. Этот параметр был определяющим критерием при покупке, поскольку качество Wi-Fi сети было важно. Как оказалось - выбор был правильным.

На передней панели присутствуют:

(кликните по картинке для увеличения)

Front
  • индикатор питания(2);
  • индикатор статуса DMZ(3);
  • индикатор статуса Wi-Fi соеденения(4);
  • 4 индикатора статуса портов Ethernet(5);
  • индикатор статуса внешней сети(6).
    Помимо индикаторов, на передней панели находится кнопка Secure Easy Setup, которая, по заявлениям производителя, позволяет автоматически построить защищённую беспроводную сеть одним нажатием. Единственным требованием является поддержка этой же технологии подключаемыми устройствами.

    Задняя панель роутера выглядит следующим образом:
  • кнопка сброса всех настроек роутера к заводским(8 );
  • порт RJ-45 для подключения внешней сети (Internet)(9);
  • 4 порта RJ-45 для подключения устройств внутренней сети(10);
  • гнездо штекера БП(11).

    В целом, корпус сделан очень качественно и нареканий не вызывает. Благодаря резиновым ножкам роутер надежно стоит на поверхности.

    Технические характеристики
    Снятие крышки роутера сопровождалось бы потерей 3-х летней гарантии от производителя. Поэтому, для того чтобы узнать, что находится внутри роутера, были использованы фотографии из Сети.


    (кликните по картинке для увеличения)

    Внутри
    В основе роутера лежит процессор Broadcom BCM5352. Это 32-разрядный MIPS процессор, работающий на частоте 200 МГц. В процессор интегрирован контроллер SDRAM памяти, контроллер беспроводных IEEE 802.11 b/g сетей, свитч Ethernet на 5 портов.
    В роутере установлено 16 Мбайт оперативной памяти, которая представлена одной микросхемой DDR SDRAM производства Hynix.
    Управляющая программа (основанная на Linux) хранится в микросхеме flash-памяти емкостью 8 Мбайт.
    Радиомодуль Broadcom BCM2050 прикрыт металлическим кожухом и располагается слева внизу платы.

    Web-интерфейс
    Прежде чем приступить к рассмотрению web-интерфейса управляющей программы, немного остановимся на альтернативных утилитах, которые поставлялись на CD.
    Хотя данный девайс ориентирован явно не на домохозяек, но производитель всячески рекомендовал сначала запустить диск, прежде чем начинать работу с роутером. Задняя панель была заклеена наклейкой, гласящей опять же запустить CD. Не выдержав, и таки запустив этот хваленный CD, ничёго путного обнаружено не было. Я думаю особо не имеет смысла останавливаться на обзоре мастера, предлагающего по пунктам втыкать нужные кабеля и включать роутер

    Поспешно вытащив диск я запустил браузер и набрав "http://192.168.1.1" (а также логин и пароль "admin" по умолчанию) я попал в привычный web-интерфейс.

    (кликните по картинке для увеличения)

    Setup
    После входа мы сразу попадаем на вкладку Basic setup страницы Setup. Интерфейс довольно понятен и интуитивен, а также на каждой странице настроек справа имеется информация обо всех опциях.
    На данной странице имеется возможность выбрать базовые настройки Интернет соединения (внешней сети), локальной сети, DHCP сервера. Роутер изначально настроен на использование DHCP для внешней сети, так что в большинстве случаев менять ничего не придется.
    На странице Setup также могут быть настроено DDNS, клонирование MAC адреса, дополнительные параметры роутинга.

    Следующая страница - Wireless.

    (кликните по картинке для увеличения)

    Wireless
    Данная страница, как следует из названия, позволяет произвести настройку беспроводной сети.
    На первой вкладке устанавливаются базовые настройки Wi-Fi сети:
  • режим сети (b/g/mixed/disabled)
  • название сети
  • номер беспроводного канала
  • вещание названия беспроводной сети (enabled/disabled)
    На этой же вкладке есть программный аналог кнопки Secure Easy Setup (SES), которая расположена на передней панели.
    На следующей вкладке (Wireless secutiry) данной страницы можно настроить методы шифрования сети (WEP, WPA, WPA2) и назначить ключ. На вкладке Wireless MAC filter без проблем настраивается доступ к Wi-Fi сети устройств с указанными MAC адресами. На последней вкладке настраиваются дополнительные параметры беспроводной сети (информация по ним также находится с правой части страницы ).

    Следующая страница - Security.

    (кликните по картинке для увеличения)

    Secutity
    Здесь находится всего лишь 2 вкладки, позволяющие настроить Firewall и VPN. Опять же отмечу, что информация по опциям, доступ к которой можно получить нажав More на правой части страницы, может быть очень полезной при настройке.

    На следующей странице Access Restrictions,

    (кликните по картинке для увеличения)

    Access restrictions
    которая представлена всего одной вкладкой Internet Access, настраиваются ограничения по доступу во внешнюю сеть (Интернет). Здесь присутствует широкий спектр настроек, применимый к определённому списку ПК. Нажав кнопку Edit List of PC's мы попадём на страницу, где можно будет ввести как MAC адреса сетевых устройств, так и их IP адреса или промежуток IP адресов. Ограничение на использование внешней сети может быть задано конкретными днями недели и временем суток (например, запретить использование Интернета по будням ночью ). Также имеется возможность запретить использование двух определённых сервисов сети. Управляющая программа роутера позволяет запретить доступ к web-сайтам, введя их URL, а также фильтровать web-сайты по ключевым словам, находящимся на них.
    Очень порадовала возможность создание десяти(!) профилей с настройками.

    Следующая страница Applications & Gaming

    (кликните по картинке для увеличения)

    Applications & Gaming
    позволяет настроить перенаправление пакетов приложений на промежуток портов , включить DMZ (демилитароризованную зону), настроить QoS.
    Страница состоит из 4-х вкладок: на двух первых настраивается перенаправление пакетов приложений на определённый промежуток портов:

    (кликните по картинке для увеличения)

    Port range forward

    (кликните по картинке для увеличения)

    Port triggering
    Вкладка DMZ отвечает за параметры демилитаризованной зоны: статус (enabled\disabled), IP адрес DMZ хоста.
    На последней вкладке под названием QoS настраивается качественные характеристики в проводной и беспроводной сети.

    (кликните по картинке для увеличения)

    QoS
    Для проводной сети управляющая программа позволяет указать ширину исходящего канала, выбрать приоритет отдельных устройств по их MAC адресу и приоритет для 4-х портов Ethernet, настроить приоритет приложений с указанием порта.

    Предпоследняя страница Administration

    (кликните по картинке для увеличения)

    Administration
    содержит 6 вкладок, по администрированию роутера и управляющей программы.
    На первой вкладке Management содержатся настройки для доступа к роутеру как из внутренней, так и из внешней сети.
    Вкладка Log позволяет посмотреть журнал входящих и исходящих соединений с внешней сетью.
    На вкладке Diagnostics есть возможность потрейсить и попинговать указанный IP адрес или домен.
    Вкладка Factory defaults является программным аналогом кнопки Reset на задней панели и позволяет вернуть все настройки к заводским.
    На вкладке Firmware ugrade можно официально прошить свежую версию управляющей программы.
    И, наконец последняя вкладка на данной странице под названием Config management позволяет сделать бэкап всех настроек роутера в файл *.cfg или восстановить настройки из ранее созданного бэкапа.

    Последняя страница управляющей программы - Status.
    На ней приводятся все основные параметры текущего состояния роутера, проводной и беспроводной сети.

    Web-интерфейс оставил довольно приятное впечатление: все пункты чётко структурированы и их легко найти, даже не заглядывая в мануал. Встроенный Help по параметрам каждой страницы только помогает в быстром освоении управляющей программы роутера. Также порадовало то, что абсолютно все действия над роутером можно произвести из web-интерфейса, не используя сторонних утилит.

    Пришло время, перейти к практической части использования роутера.

    Тестирование производительности

    Тестирование производительности роутера подразумевает тестирование ПСП его интерфейсов - в данном случае проводных и беспроводных.
    Если с тестированием Ethernet портов всё ясно, то в случае Wi-Fi соединения также была важна скорость работы при разной дальности и количестве преград от устройства до роутера.

    Для тестирование применялось следующее оборудование:
  • Настольный ПК с встроенным гигабитным Ethernet адаптером
  • Ноутбук с встроенным Wi-Fi адаптером IEEE 802.11g
  • 2 сетевых кабеля (UTP)

    Для тестирования ПСП интерфейсов производилось копирование файла размером 1.36 Гб с ноутбука на настольный ПК. Состояние сети мониторилось утилитой Bandwidth Monitor.

    Копирование внутри локальной сети LAN-LAN:

    (кликните по картинке для увеличения)

    LAN-LAN
    По подсчётам встроенного секундомера файл был скопирован за 139 секунд, т.е средняя скорость копирования составила ~80 Мбит/с. Неплохо, хоть показания и не рекордные.

    Переходим к тестированию беспроводного сегмента.

    Скорость была протестирована в трёх разных конфигурациях:
    1) ноутбук находится непосредственно возле роутера;
    2) ноутбук находится на растоянии 7 метров, преградой выступают 2 кирпичные стены;
    3) ноутбук находится на растоянии 10 метров, преградой выступают 3 кирпичные стены.
    Во всех конфигурациях использовалось WPA2 шифрование.


    (кликните по картинке для увеличения)

    LAN-WLAN


    (кликните по картинке для увеличения)

    LAN-WLAN 7m


    (кликните по картинке для увеличения)

    LAN-WLAN 10m

    На графике тестирования первой конфигурации средняя скорость была равна ~25 Мбит/с (файл был скопирован за 449 секунд). Результат также является довольно неплохим и получен он был без применения ускоряющих технологий (типа Speedbooster).

    Очень порадовал результат второй конфигурации - даже на растоянии 7 метров и преградой в виде двух(!) кирпичных стен средняя скорость оказалась довольно высокой - ~21 Мбит/с (копирование файла заняло 525 секунд).

    При использовании третей конфигурации с растоянием от роутера равным 10 метров и трема кирпичными стенами, результат превзошел все ожидания. Средняя скорость копирования составила ~14 Мбит/с (файл скопировался за 795 секунд).
    Этой скорости сети с лихвой хватит для комфортного использования Интернета.


    Заключение

    Wi-Fi роутер Linksys WRT54GL представляет собой качественный девайс для дома и малых офисов, обладая всеми необходимыми функциями и показывая неплохую производительность. Роутер настраивается за считанные минуты, чему способствует грамотный web-интерфейс управляющей программы. Отдельно хочется отметить качество Wi-Fi соединения, благодаря которому приличная скорость может быть обеспечена на всей площади квартиры или офиса.

    На момент написания статьи розничная цена роутера составляла 85$


    Статью обсуждаем тут!


    Сильно не пинать, это моя первая статья
