Решился поделиться впечатлениями от перехода на воду-это моя первая статья так что не судите строго
Наступило жаркое лето, а разгон снимать не хочется, да и побенчить охота-я и решил перейти на воду.
СВО обычно состоит из водоблока(ов)(ставятся вместо кулеров ) , бачка(емкость для жидкости), помпы(перекачивает воду из бачка в контур),шланг, радиатор(через него будет проходить вода и охлаждаться ),фитинги, ну и вентиляторы для продувки радиатора.
Подбор компонентов:
Ватер-выбирал я между EK http://www.aquatuning.de/product_info.php/info/p2924_EK-Water-Blocks-EK-Supreme-Acetal-universal.html и Enzotech Saphire второй ревизии, первый более универсален(для 2х ядерных и 4х ядерных процов), второй заточен под квады-я решил остановиться на втором варианте, так как решил для себя, что на 2х ядерные не перейду(максимум для тестов).
Помпа -ну тут конкурентов у фирмы Laing думаю нет, осталось только выбрать какую взять, чтоб и тихо и производительно и на контур с запасом хватило-выпор пал на http://www.aquatuning.de/product_info.php/info/p2294_Laing-DDC-Pumpe-12V-Pro-Light.html
Шланг-Tygon http://www.aquatuning.de/product_info.php/info/p1984_Schlauch-Tygon-R3603-15-9-11-1mm-klar.html , думаю лучше шланга нет и выбор очевиден.
Фитинги http://www.aquatuning.de/product_info.php/info/p1924_13mm--1-2---Schlauchanschluss-G1-4-mit-O-Ring--High-Flow---EK-.html
Радиатор-думал брать 3*120-но там нужны вентиляторы с большим потоком, типа Silverstone th 122, но их к сожалению щас не достать и я решил взять 3*140-среди таких радиаторов выбора особого нет , так что взял http://www.aquatuning.de/product_info.php/info/p3387_Black-ICE-Radiator-GT-Stealth-420---black.html
Вентили http://www.aquatuning.de/product_info.php/info/p3282_140mm-Sharkoon-System-Fan--Power-.html
Конфигурация системника (на момент тестирования)
Борд Asus P5K-E@Bios 1013
Видео MSI 9800GX2 @756/1890/1135
Память CSX Diablo 1200 cl5
Проц Q6600 vid 1.25 Batch 740a @3600(450*8 1.34v)постоянка 4050(1.6) тесты
хард samsung f1 1t
привод pioneer 112
звук x-fi fatality platinum
корпус asus a6r6
Термоинтерфейс MX2(я брал и ЖМ для тестирования-но его приемущество всего 1.5-2 градуса, а недостатков просто уйма-наносить сложнее, снимаеть еще хуже-хана полировке ). сама паста
Начнем)
Водоблок
ватер
Проц , предварительно обезжиренный
цп
Основание ватера
основание водоблока
(после кривого термалрайта ультры 120-очень порадовало)
Теперь жидкость (разводится 1 к 10 с дистилированной водой)
ватер и жидкость
Бачек
бачек xspc
Помпа в сборе(с фитингами и установленной крышкой)
помпа
Радиатор
Ну и вентили
карлсоны
Перейдем к процессу сборки, который интуитивно понятен:
1) устанавливаем фитинги на ватер, радиатор, бачек и помпу.
2)отмеряем необходимую длину шланга для контура(у меня отмеряно с запасом потому, что хочу сменить корпус на кулермастер космос-с )
3)Собираем компоненты(в моем контуре это бачек-помпа-ватер-радиатор-бачек)
В бачек воду нужно постоянно подливать пока не заполним контур.
для проверки на протечки, я выбрал кровать собрал и запустил
протечки
Протечек не было(хотя шланг на фитингах я еще не закреплял стяжками),
затем я решил слить воду из контура , чтоб собрать это все в системнике....
вот тут то я и залил всю кровать

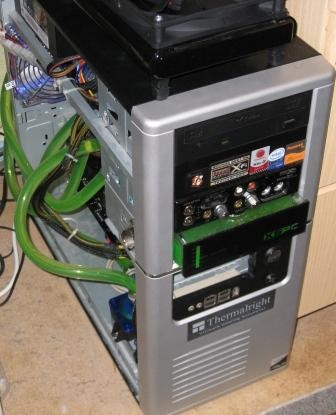

Вот как выглядит система в сборе
инженер2
Ну и в заключении паре резалтов с новым охладом
1) 2006 марк
2006
2)стабильный прайм
prime
3) супер пи на 4150
пи на 4150
4) 2001 марк
2001
5)2005 марк
2005
Температура по сравнению с термалрайт ультра 120 экстрим+сильверстоун th122(120*32) на максимальных 2500 оборотах в нагрузке улучшилась на 15 градусов
в простое на 7(по сравнинию с тем же куллером только на 1150 оборотах).
Меня резалт порадовал)
P.S. Огромная благодарность Сергею Гатилову(PSP-Devices) за помощь в подборе компонентов, и их доставку.
Всем успехов в разгоне.
C уважением
garison87 russian overs team
