Праздничная волокита, сделала так что у меня осталось несколько не собранных компов, а заказчик как-то не особо торопит, сказал 5-6 заберёт. Из всего что было у меня приметны только видеокарты, пара EVGA GeForce GTX 950 FTW ACX 2.0 02G-P4-2958. И глупо было бы не использовать возможность сделать подобный материал, тем более гарантийных наклеек на картах нет. А после недавнего знакомства с отечественным оверклокером под ником Traktor, я решил более активно проявлять участие на HWBOT.org
И я надеюсь GTX 950 принесет мне победу на HWBOT. Ведь если исходить из смысла аббревиатуры FTW, которая расшифровывается как «FOR THE WIN» и переводится как: «ДЛЯ ПОБЕДЫ», то должна. Но тут возможно дела обстоят несколько иначе, GTX 950 FTW это самая разогнанная карта из GTX 950. И среди них она должна быть быстрее всех. Так что сегодня я поучусь делать обзор про видеокарты и попробую немного побенчить.

Внешний вид

Размеры карты составляют 111,5 х 256.5 мм, а занимает она два слота расширения PCIe. Радиатор видеокарты закрывает черно-матовый пластиковый кожух в котором расположено два необычных 92мм вентилятора.

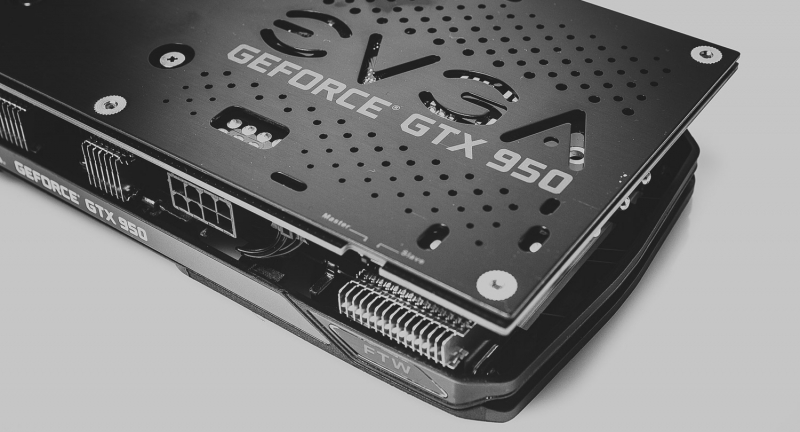

С обратной стороны плата закрыта фирменным бекплейтом, который задействован для отвода тепла.

На пластиковой боковине находится надпись EVGA GeForce GTX 950, ближе к хвосту расположена вставка с голубой аббревиатурой FTW. Но это не самое примечательное тут.
Ближе к хвосту расположен переключатель биосов, подобная опция как правило привилегия только флагманов, а тут такое на карте среднего уровня. А чуть правее находится восьмипиновый разъём питания, что тоже отличает её от обычного GTX 950, у которого используется шестиконтактный разъём. Ближе к видеовыходам находится разъём для объединения видеокарт в SLI связку.
Подключается видеокарта по средствам интерфейса PCI-E 3.0 16x

Приятно видеть такое количество видеовыходов, один DVI-I, три DisplayPort, и один HDMI. Кстати если убрать DVI-I то GTX 950 мог бы стать однослотовой картой, ведь этот чип довольно холодный и тут можно не заморачиваться с системой охлаждения. Но тенденции пока ещё не вернулись в 2003 год когда карты занимающие два слота были редкостью.

Обратная сторона мало чем примечательна, можно отметить только три плотские тепловые трубки, торчащие из-под радиатора.

Система охлаждения

Компания очень много говорит о системе охлаждения ACX2.0 и надеюсь не зря. Сам радиатор крепится на 4 винта, и он охлаждает только GPU. Как можно наблюдать подсистема питания и память лишены радиаторов.

С обратной стороны находится бекплейт, который на удивление сделан не только «для красоты». Тут он выполняет роль теплоотвода от текстолита в районе GPU и охлаждает два чипа памяти. Странно что подобное не было сделано с подсистемой питания, но это я исправлю.
Сам же бекалейт имеет толщину 1,5 мм, и практически вся его поверхность перфорирована, что способствует лучшему рассеиванию тепла.

Кожух радиатора не был бы так приметен если бы не два необычных 92мм вентилятора, которые более детально мы рассмотрим далее.

А вот с внутренней стороны всё на много интереснее. Тут можно наблюдать медное основание и три плоские тепловые трубки, проходящие вдоль радиатора. Немного напоминает принцип Arctic Accelero Xtreme IV, но у последнего тепловые трубки соприкасаются с ребрами с двух сторон.

Медное основание, а именно его обратная сторона так же контактирует с ребрами отдавая им тепло полностью.

Трубки хорошо пропаяны, о чем свидетельствуют следы припоя.

Пожалуй, один недостаток можно отметить, это то что ТТ не в круговую соприкасаются с ребрами. Но на такой шаг разработчики пошли из-за ограничения двумя слотами. Так как трёхслотовый дизайн системы охлаждения для GTX 950 это явный перебор.

И осталось познакомиться только с двумя вентиляторами, который находятся под пластиковым кожухом и крепятся к металлическим рамкам, находящимся на радиаторе. Вентиляторы имеют диаметр 92 мм и высоту 15 мм, на каждом из них расположено по 11 необычно изогнутых лопастей скорость вращения вентиляторов находится в диапазоне 300-4000 Об/мин.

Маркировка вентилятора PLA9215B12H.

Вообще благодаря сочетанию тихих вентиляторов и эффективного радиатора, видеокарта, а точнее вертушки большую часть времени проводят в состоянии покоя. Напоминая о себе только когда температура перешагнёт порог 63 градуса Цельсия.

Печатная плата

EVGA использует печатную плату собственного дизайна. Она значительно длиннее референс версии, её длина составляет 255мм. Так же можно увидеть с обеих сторон ещё посадочные места для двух чипов памяти что делает намёк на GTX 950/960 с приставкой Ti котрые будут отличаться 192 битной шиной и объёмом памяти 3 гигабайта. Но вот кто из них появится на свет пока загадка. Я думаю появление GTX 950 Ti менее вероятно если сравнивать с GTX 960 Ti, так как разрыв между 950-960 небольшой, а вот звена между 960- 970, как раз нахватает.
Но может быть и так что версии с 192 битной шиной и большим объёмом памяти просто появятся в следующем поколении заменив собой GTX 950/960. Думаю, такой расклад тоже возможен, так как с ростом разрешения и требовательности игр, среднему классу следующего семейства GTX нужно быть пожирнее.
А именно тут по мимо размеров и посадочного места под чипы памяти можно увидеть и другие более значимые отличая, о которых я постараюсь вам подробно рассказать далее.

С обратной стороны нет ничего примечательного.

Первым и довольно значимым изменением которое я хотел бы отметить это подсистема питания видеокарты она выполнена по схеме 6+2. Шесть линий питания GPU находятся ближе к видеовыходам, а рядом с ними находится ШИМ-контроллер NCP81174.

Снизу ближе к хвосту печатной платы можно найти ещё две фазы питания памяти.

Маркировка GPU GM206-250-A1, это есть немного обрезанный GM206, его полная версия есть ни что иное как GTX 960. А GTX 950 число CUDA сокращено до 768 штук, площадь GPU составляет 227 мм2. Номинальные частоты видеокарты составляют – 1064 МГц, а в GPU Boost до 1240 МГц. GPU содержит 48 текстурных блоков и 32 блока растровых операций.
Всего на черном текстолите можно найти четыре чипа памяти производства SAMSUNG с маркировкой чипов K4G4132FC-HC28. Они образуют в общем объём равный 2 Gb памяти с шиной 128 bit. Могут работать со скоростью 1750 (7000) МГц, но частоты занижены, до 1650 (6600) МГц что является нормой для GTX 950.

Для подключения питания видеокарты используется 8- контактный разъём. Рядом с ним находится mini4pin для подключения вентилятора. А ещё левее можно увидеть переключатель резервной копии биос, подобное удел флагманов.

Вообще модификаций можно было бы сделать и больше, но время не на моей стороне, поэтому я задействую дополнительно бекплейт для охлаждения подсистемы питания GPU. проложив между ними термопрокладку толщиной 1 мм сложенную в два слоя.

Результаты тестирования и разгон.
Номинальные скорость работы GTX 950 – GPU 1064-1240 МГц и RAM 1650 МГц. А у EVGA GTX 950 FTW – GPU 1203-1405 МГц и RAM 1653 МГц. Разница неплохая, только вот память с завода забыли разогнать.

Качество GPU судя из показаний ASIC Quality равено 70,3%.

А результат разгона оказался не таким уж высоким, чтобы получилось взять золотой кубок на HWbot. GPU 1303-1505 МГц и RAM 2078 МГц. И даже поднятие напряжения до 1,285 mv, не позволило выжать из карт большего.

Но всё же благодаря Core i7-5960X, @4.7 ГГц, 1.301 В. Две бронзы и серебро в с использованием одной карты были у меня.
http://hwbot.org/submission/3069713_barbara_3dmark___fire_strike_extreme_geforce_gtx_950_3589_marks
http://hwbot.org/submission/3081763_barbara_3dmark___fire_strike_geforce_gtx_950_7204_marks
http://hwbot.org/submission/3081762_barbara_3dmark___cloud_gate_geforce_gtx_950_33645_marks
Это не совсем то чего я ждал, так что я попробовал свои силы с двумя GTX 950, пока была возможность.
В SLI частоты видеокарт были GPU 1303-1505 МГц и RAM 2000,5 МГц

http://hwbot.org/submission/3080631_barbara_3dmark___fire_strike_2x_geforce_gtx_950_10988_marks
http://hwbot.org/submission/3080649_barbara_3dmark___sky_diver_2x_geforce_gtx_950_37498_marks
http://hwbot.org/submission/3080656_barbara_3dmark___cloud_gate_2x_geforce_gtx_950_45153_marks
И три первых места мои, на особо выдающийся личный рекорд не тянет, но чуть помочь своей команде лишним не будет.

Тестовый Стенд

• Материнская плата: EVGA X99 Classified, LGA 2011-3, Intel X99, E-ATX;
• Процессор: Intel Core i7-5960X, 8/16 @4.7 ГГц, 1.301 В;
• Система охлаждения процессора: Водяное;
• Оперативная память: Corsair Dominator Platinum CMD16GX4M4A2666C15, DDR4-2666, 4 x 4 Гбайт;
• Видеокарта:
o EVGA GeForce GTX 950 FTW GAMING ACX 2.0 02G-P4-2958
o Palit GTX 660
• SSD: SSD 512Gb Plextor M5 Pro PX-512M5P;
• Блок питания: Corsair AX1200i.

Результаты тестирования

Заключение

Если честно мне понравилась EVGA GTX 950 FTW, поиграться с ней у меня полноценно не было достаточно времени, но познакомиться с младшим Maxwell 2.0 у меня получилось. И мои плохие ожидания, касающиеся сильной образности GTX 950 не подтвердились, это радует. Я ждал что-то вроде GTX 660 может хуже, а получил уровень производительности GTX 760/670. Что весьма-весьма меня удивило. Но тут стоит учитывать, что GTX 950 FTW одна из самых разогнанных версий. Обычная GTX 950 будет на уровне GTX 660Ti. В общем у EVGA получилась приятная потребительская карта начального игрового уровня с тихой, а иногда и бесшумной системой охлаждения.Ну и в плюс GTX 950 можно отнести низкое энергопотребление.
Что касается рекордов, тут спасибо процессору по большей части, видеокарты не были слишком уж отзывчивыми на разгон, но в любом случае, кубки у меня в кармане.
P.S
Приношу извинения за то, что нет в тестировании карт из красного лагеря, как-то я сними не дружу, и у товарищей ни у кого нет, чтобы взять на тест, так что уж без обид.
