Установка радиаторов охлаждения, без потери гарантии.
реклама
Статья не охватывает все модели видеокарт и предназначена только для таких моделей как например у меня - то есть inno 3d geforce fx 5600 ultra (первой ревизии жалко).
В чём зависимость этого способа вы можете увидеть на рис.1 - там показаны характерные дырочки по бокам возле памяти - вот именно с ними и придётся работать . такие же дырочки были замечены на многих видеокартах серии FX особенно с корпусом памяти BGA . если вам нужно сохранить гарантию и у вас на карте такие дырки, то эта статья для вас !
(кликните по картинке для увеличения)
fx 5600 (вроде )
Рис.1
И так нам понадобятся два радиатора от pentium 2 или тому подобных куллеров например таких как на рис.2
(кликните по картинке для увеличения)
радиатор
Рис.2
Вооружаемся ножовкой или тем что есть для распиливания радиатора пополам, и делаем это так - рис.3
(кликните по картинке для увеличения)
разрез радиатора 1
Рис.3
На моей плате я столкнулся с одной проблемой - вблизи чипов памяти, детали выступали выше чем сами чипы, поэтому радиатор пришлось пилить не пополам, (для того чтобы радиатор поместился на памяти и не сел на другие детали), а где то на три части Рис.4 , средняя часть обратно в ящик с радиаторами .
(кликните по картинке для увеличения)
разрез радиатора 2
Рис.4

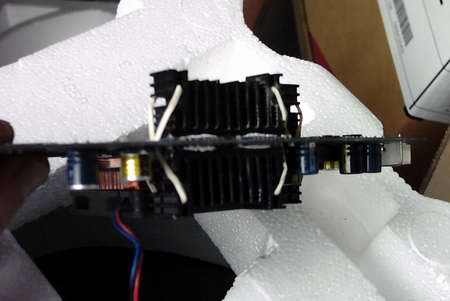

После распиливания обрабатываем всё напильником и шлифуем поверхность , берем термопасту и вот оно чудо ! ищем, покупаем или берём у сестры или у мамы резиновые колечки диаметром 3-4 см (смотря какой высоты у вас радиаторы), крепим радиаторы протягиваем резинку в заветные дырочки - рис.5
(кликните по картинке для увеличения)
радиаторс он боард
Рис.5
И никаких болтов, проволоки и прочей гадости !
Удачного вам разгона уважаемые оверклокеры !!!
Статью написал Gryphan
Gryphan
в миру Гришков Александр .
