Началось все с того, что надо было подсветить кулер, причем так, что бы смотреть сзади. Если использовать метод уже очень распространенный, то получается не очень. В стандартном исполнении хорошо смотреть спереди, но сзади получается картинка совсем не красивая, к тому же, в стандартном лопасти уходят от луча, а тут набегают.
Итак. Подопытный вентилятор. Maxtron на 92мм. 2000rpm, 36.4cfm.
Разбираем кулер.
Заклеиваем те части кот. нам важны. Заклеивается для того, что бы не попала краска.
После красим в 2 слоя с хорошей просушкой, иначе краска будет мягкой, и будет слазить, оставлять на себе отпечатки пальцев.
Крыльчатка. Красим мы ее только с задней стороны, передняя не рабочая. Не забываем так же, после заклейки, обезжирить поверхности под покраску спиртом.
Корпус. Красим тоже только сзади.
Светодиоды мне попались тоже особенные. Это ультраяркие светодиоды с синей колбой и матовым свечением, а не сфокусированным, как обычно.
Собираем кулер обратно, как просохнет. Я сушил по 12 часов между покрасками, и 24 часа после. Сушить можно и меньше времени.

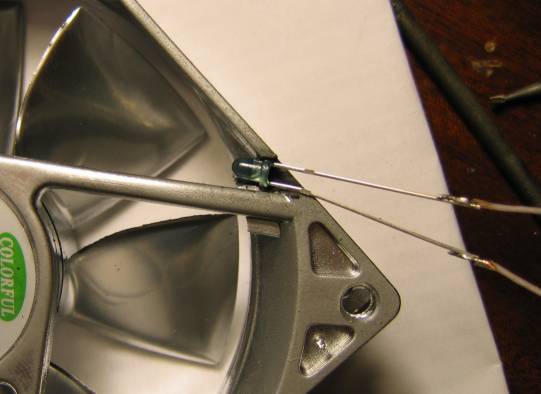

Делаем пропил надфилем, или сначала паяльником, а потом надфилем. Без паяльника проще. Прячем светодиод под потай, так что бы он был направлен чуть вправо от перемычки и чуть вниз. Это можно проверить опытным путем по наибольшему свечению.

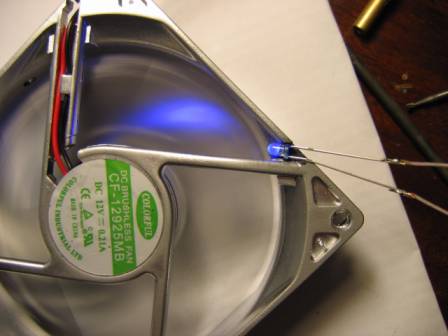

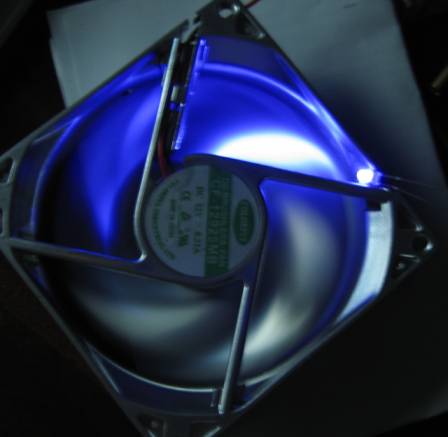

Включаем и смотрим. Сначала настраиваем, а потом клеим суперклеем.

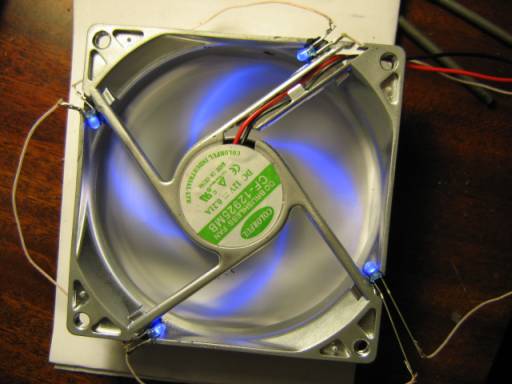

Ставим аналогично оставшиеся 3 светодиода.
Включаем.

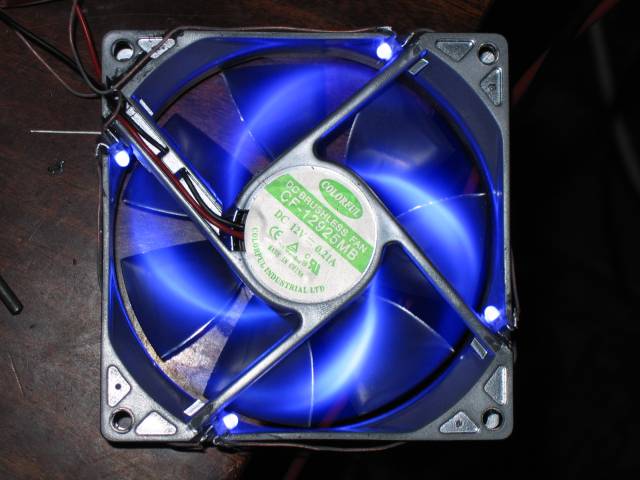

При свете лампы

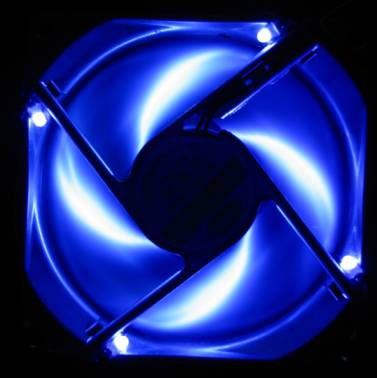

В темноте

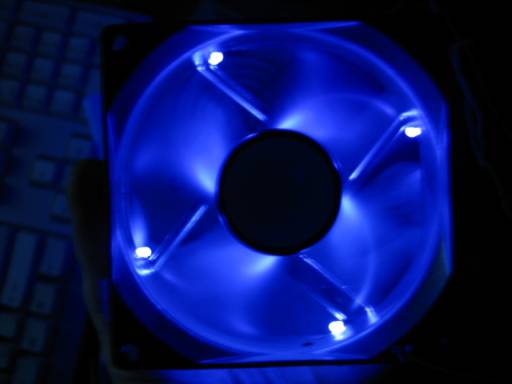

В темноте (вид спереди)
В темноте при фотографировании со вспышкой
В темноте со вспышкой, но сам вентилятор выключен

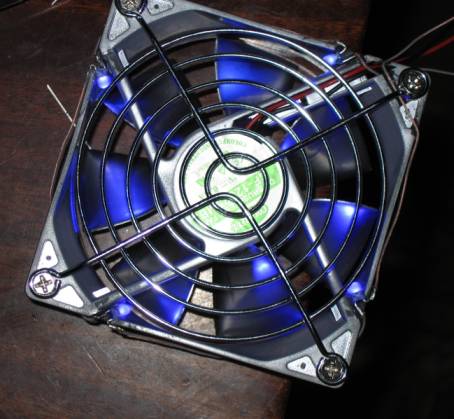

До и после мода
Еще покраска 3 вентиляторов.
Главное отличие такой подсветки в том, что очень красиво смотрится на вентиляторе кот. работает на выдув (просто корпусной, или для БП).
Светодиоды подключены последовательно, на 12В. Примерный ток при этом 20-25млА.
Если закрыть сами источники света, то создается впечатление, что источника как бы и нет, просто светятся 4 дуги уходящие куда то в глубь вентилятора, выходя за его пределы.
Красилось краской под хром, фирма Montana. Это граффити краска и вполне нормально держится.
(краска не рекламировалась, а написана просто для подбора аналога)
