ASUS RT-N10 rev.C1 – Push the limits

для раздела Блоги


Захотелось мне у себя дома роутер завести. Цели вполне обычные - Wi-Fi для смартфона, планшета, ноутбука.
Дело было, кстати, в феврале 2012г.
Выбирал между разными моделями, позже круг сузился до D-Link DIR-620 и ASUS RT-N10. Критерий был один – цена, в районе 1000р. Знакомый выбрал себе DIR-620, а я RT-N10.

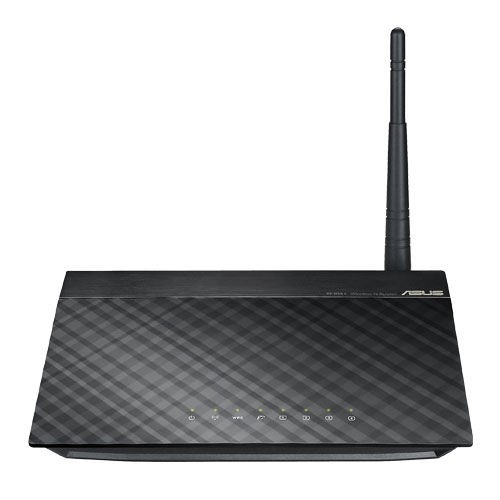

Купил, оказался совсем не такой, как на фото в описании товара. Там обычный RT-N10, а у меня Ревизия C1.
Сейчас ДНС уже сделали новое описание и страницу товара.
Как оказалось данный роутер тот - еще тормоз («ну а что вы хотели, сколько стоит так и работает, особенно в режиме PPTP» - таков был ответ многих специалистов на форумах). Начал прочесывать интернет, в надежде, что не один я такой, и решение уже найдено. Как оказалось, нет.
По отзывам у многих резалась скорость, и не только по Wi-Fi но и по сети. В том числе и у меня.  Пробовал различные прошивки. Как оказалось на мой роутер подходят прошивки от C1 и B1, от обычного RT-N10 не подойдут.

RT-N10

CPU: Broadcom BCM5356 300MHz

Flash: 4MB

RAM: 16MB

Wireless: 802.11n up to 150Mbps

Ethernet: 1 x WAN / 4 x LAN 10/100Mbps

RT-N10+

CPU: Ralink RT3050F 320MHz

Flash: 4MB

RAM: 32MB

Wireless: 802.11n up to 150Mbps

Ethernet: 1 x WAN / 4 x LAN 10/100Mbps
На Wi-Fi мне было побоку (для просмотра роликов Youtube на смартфоне/планшете хватает, HD фильмы по Wi-Fi я не смотрю), а вот скорость при работе в сети интернет основного PC напрягала. Проверял падение скорости довольно просто – вначале скорость при подключении через роутер в сетевой порт, затем напрямую через сетевую карту.
Роутер: ASUS RT-N10 F/W Ver.:2.0.2.1 H/W Ver.:C1
Провайдер: Уфанет, PPTP, тариф 30мбит/с (Входящая скорость с 12:00 ч. до 00:00 ч., до 30Мбит/с, Входящая скорость с 00:00 ч. до 12:00 ч., до 100Мбит/с)

Прошивка ver.2.0.2.1 дефолтная.


Прошивка ver.7.0.2.61 от RT-N10 rev B1.

Далее я проверил роутер в ночное время:

Напрямую через сетевую карту


Через роутер, прошивка ver.7.0.2.61 от RT-N10 rev B1.
Как видно скорость закачки остается в пределах погрешности , а вот отдача сильно урезается в 4,5 раза, с 30 мбит до 6.7

А теперь взглянем на результаты speedtest mini, которые размещены на официальном сайте моего провайдера, при этом, как я понимаю, тестируется скорость лоальной сети оператора (к примеру локальные ресурсы торренты и прочее качаются с большей скоростью чем с внешних ресурсов), и только их они берут в качестве официальных результатов скорости:

Напрямую через сетевую карту


Через роутер, прошивка ver.7.0.2.61 от RT-N10 rev B1.
Скорость закачки урезана почти вдвое , отдача также с 30 до 7.....

Также проверил скорость копирования файлов по сети (один порт – PC, второй Ноутбук):


Конечно, при обычном web-серфинге разница не заметна, но вот торренты (особенно их отдача) сразу ставили все на свои места.  Скорость резалась в несколько раз. Пробовал альтернативные прошивки – DD-WRT встала, но я так и не смог поднять PPTP (не один такой криворукий, знакомый тоже не смог на своем ASUS 520), от Олега не встает (подходит только для ASUS RT-N10, а RT-N10 revB1 и C1 идут лесом).
Хорошо хоть скорость на 7.0.2.61 стала лучше чем на 2.0.2.1. В общем, остановился на 7.0.2.61 от ASUS, она получше работала, по сравнению со стоковой, и благополучно забыл об этой проблеме.

Недавно, случайно наткнулся на дальнейшее обсуждение этой модели, и варианта исправления ситуации – универсальной прошивки от Wive-NG RTNL. Некоторые ставили ее, скорость действительно поднимается на порядок. Но при этом, были отзывы, что прошивка портит роутер: через какое-то время (от месяца до года) роутер начинал глючить, спасала перезагрузка и то, ненадолго. Подумал о перегреве чипа, высыхании электролитов от повышенного нагрева.
Начал читать инструкции по прошивке. Написано «Разработчики не советуют прошивать роутеры на чипе RT305x где производитель сэкономил и не установил радиатор. Ярким примером служит D-Link DIR-620». Разбираю роутер, проверяю догадку – да, охлаждения (радиатора на чипе) нет.
Прикидываем в голове плюсы и возможные минусы прошивки:
+ Скорость должна возрасти
- Возможен перегрев чипа (как я понимаю, данная прошивка по полной использует чип, выжимая из него все что возможно) – соответственно возможны зависания / глюки / высохшие электролиты (после некоторого времени работы в данном режиме).
Чтобы избавится от минусов пробуем повесить радиатор для дополнительного охлаждения чипа – увеличим площадь рассеивания тепла, и, возможно, сведем минусы на нет.

Разбираем роутер.
Роутер разбирается несложно, 4 шурупа под резиновыми накладками на ножках, главное не забыть про защелки.




Выбираем радиатор.
Критерий – чтобы подходил по высоте, не мешал закрыть верхнюю крышку роутера, а также чтобы не был слишком большим (в обвязке чипа стоят smd конденсаторы / резисторы) чтобы не замкнуть их. У меня под рукой нашлось 2 кандидата. Один был от по моему от охлаждения чипсета МП какой-то, другой завалялся со времен моего увлечения усилителями (стоял на транзисторе). Первый квадратный, пошире, но поменьше по высоте. Второй прямоугольной формы, поуже но повыше, ребра побольше. Примерил их, выбрал второй, от транзистора.


Налепил на смесь термопасты и суперклея (термопаста посередине, по краям 4 капельки суперклея).



Прошивка
После этого прошился (предварительно замерил скорость на старой прошивке), интерфейс вполне понятен, вбил настройки, поднялся PPTP.
Настройки:  IP прописываем вручную 192.168.1.2, шлюз 192.168.1.1, маска подсети 255.255.255.0.
Прошиваем через программку от ASUS «Firmware restoration».
http://192.168.1.1 – заходим и настраиваем свое подключение (логин/пароль - Admin / Admin,)
Если прошиваете первый раз то подробности по ссылке в конце.
Скорость увеличилась, нагрев стал побольше (думаю, чип нормально охлаждается, электролиты в случае чего можно будет перепаять). Да и еще в этой прошивке, можно изменять мощность Wi-Fi сигнала.
Тариф у меня за это время изменился, стал 50мбит/с с 12.00 дня и до 0.00 ночи, в ночное время и до 12.00 100мбит/с
Результаты последних тестов:


Прошивка ver.7.0.2.61 от RT-N10 rev B1


Прошивка ver. Wive_WR-150N-4.0.4.RU.08042013
Как видно скорость закачки возросла почти в два раза, и достигла своего теоритического максимума.
Прошло уже более двух месяцев, с моей переделки, пока полет нормальный, поэтому решил выложить пособие для других товарищей, имеющих роутер схожий с RT-N10 C1.

На данный момент ASUS выпустила новую прошивку для C1:
ASUS RT-N10 C1 firmware version2.0.3.2 от 29.05.2013
1. Fixed loading issue in repeater mode

2. Improved URL filter and connection stability

3. Upgraded
libupnp

4. Updated PPTP driver

5. Improved PPPD/PPPoE performance
Можно конечно попробовать сравнить скорость с ней, но мне пока не до этого, Wive нормально работает.
Дерзайте.
Засим, прошу откланяться.
