Модернизируем кулер с прямым контактом. II часть. The User Strikes Back!

для раздела Блоги

Недавно стал обладателем пафосной марки Matrix от ASUS, а конкретно Asus R9 290X Matrix Platnium.
Упаковка совершенно не впечатлила как и бомжовская комплектация: пара переходников доп. питания, инструкция и диск с дровами. Никакого сравнения с комплектацией старого матрикса 7970 — там было все включая доп. радиатор на ВРМ.
комплект от 7970

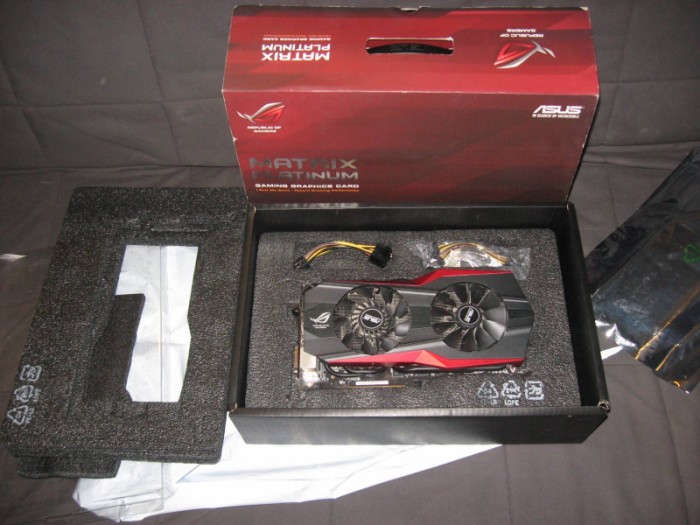

и новый комплект для 290х
Ну реально жмоты!
Но все эти претензии померкли когда я столкнулся с работой СО. Конечно меня предупреждали что карта горячая, но я отнес это на обычные претензии к HAWAII. С референсами я знаком не по наслышке, но чтобы приличный на первый взгляд кулер, причем на оверской карте оказалс на уровне рефа как по температурам .так и по шуму оказалось выше моего понимания. Вот не укладывается у меня в голове как можно такое барахло на рынок выкидывать! Вроде нормальная контора — ведь буквально пару лет назад не поленились припаять пластину на кулер 7970 matrix
а тут просто позор какой то!

В кулере 5теплотрубок причем одна толщиной аж 10мм (хз на кой, но пусть) и при этом прямой контакт! Причем не просто прямой контакт с голым чипом а прямой контакт с голым прямоугольным чипом расположенным вдоль трубок! ...нормальные такие зазорчики? Но хоть поверхность ровная.
Кстати сравните с теми что асус выдавал для обзоров: 1. 2. — трубки идут без зазоров не то что на гражданской версии!
Реально чип соприкасается с 1 тт полностью и еще с 2я наполовину! Крайние трубки только для галочки.
И это на самом горячем чипе! Асус выпей йаду!
Или хотя бы уволь того кто ЭТО спроектировал и того кто дал добро на производство.
Но вернемся к суровой действительности, об которую вдребезги разбиваются наивный мечты Асуса что кулер с прямым контактом может нормально охлаждать HAWAII! Все на что оказалась способна поделка Асуса это не уступить референсу. На стоковых 1050мгц этот шедевр либо жестко тротлит спасаясь от перегрева снижением частоты до 900 с хвостиком, либо с трудом удерживает 90гр раскручивая свои гламурные вентиля под 3000об что по шуму не сильно лучше турбины (если вообще лучше!).
Ну и на закуску полное отсутствие регулировки напряжения в АБ и частично мониторинга в АБ и в ГПУ-З! только в асусовской проге!
Короче позор! просто позор!

Еще приколол крашеный кулер! Тоже поди офигенно способствует охлаждению! Впечатление что нормальных сотрудников по увольняли и наняли за кормежку безграмотных идиотов! Нормальные люди припаяли бы медную пластину на основание — как раньше на 7970 Matrix! — и все было бы хорошо!

Но бог с ними убогими. Мы и сами с... руками! Тем более соответствующий опыт имеется.
Перебрав закрома нахожу несколько медных пластин: крышка от 570, основание реф кулера 8800gtx, основание реф кулера 8800gt... Кастинг показал что крышка 570 слишком толстая 1.8мм примерно, основание gt маленькое и тонкое, хотя в принципе подходит. А вот основание 8800gtx просто идеально: покрывает все основание матрикса и имеет толщину ровно 1мм. Итак победитель основание реф кулера 8800gtx!
Интересно насколько опозорится асус?!

На подготовку ушло несколько дней. В качестве припоя взял ПОСК 50-18 плавится при 145гр
Начинаем:
Заготовки — пластина уже с припоем, на кулер нанесена канифоль и 2 пластинки для прижима.

пластины выгнуты для лучшего прижима.

Сам процесс пайки описан у меня в предыдущей статье на ПС, поэтому повторяться не стал. Скажу только что новая технология с прижимом себя оправдала — просто стоял и смотрел как по мере прогрева вытекает сперва канифоль а потом припой, а сама пластина прижимается к кулеру. Вот такая она страшная теперь!
На этом снимке хорошо видно что пластина и основание сошлись практически без зазора:

Процесс шлифовки также опускаю — все давно известно.
Отражения почти нет, но впереди еще полировка.

Ну и наконец готовый продукт.

Фух! Осталась сборка и тестирование!

Продолжение следует...

А вот и результаты по переделке кулера matrix:

Небольшая подборка скринов комбустера
Стоковое СО matrix с прямым контактом (до переделки) — 914Мгц 2900об\м 89гр http://i-fotki.info/19/60bf10d893f7a024feab542438625f0105904a224948908.jpg.html
А теперь с припаянной пластиной которая задействует все 5 теплотрубок
Спецом подогнал параметры под старый тест: 914Мгц 2900об\м 72гр http://f19.ifotki.info/org/b48cc36cc493923e0ddeb601adb7155805904a224948908.jpg
17гр! отвалились как хвост от ящерицы! Прямой контакт давай до свидания!
Теперь поднимаем частоту и... карта с легкостью держит при тех же 2900об\м 1050Мгц с температурой 85гр
http://i-fotki.info/19/450456229a9a94a50f083c92b33251a805904a224948908.jpg.html
Ну и на закуску полный автомат: 1050Мгц 88гр и внимание 2280об\м
http://i-fotki.info/19/00662a8728bd2ff8428d84acc91e4c1c05904a224948909.jpg.html
Собственно тот факт что +600об дают снижение в 3гр! говорит о том что про охлаждение можно забыть: теперь его вполне достаточно!
В простое 36гр. В играх (WoT) 70гр и 1700об\м
Вот такие пироги.

Небольшое дополнение. Протестировав как следует карту, решил не только снизить напряжение но и убавить частоты до уровня обычного не платинового матрикса: 1000Мгц и память 5000Мгц напряжение 1.137в (сток 1.25в)
В итоге получил 78гр в комбусторе:
http://f19.ifotki.info/org/756f92f898f47aeee5b54d5ef0b5908b05904a225484394.jpg
