MSI+KT600 Лучшее бюджетное решение для процессоров AMD
реклама

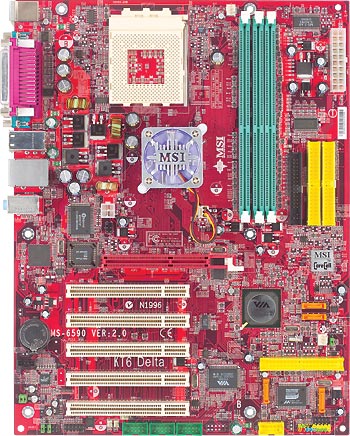

Вот она:
(кликните по картинке для увеличения)
MSI-6590 v.2.0
Фото правда, для KT6 Delta-FIS2R, а мы приобрели KT6 Delta-SR, поэтому нет 2 Serial ATA и 1 Ultra ATA 133 портов, Гигабитного LAN и на чипсете вместо неонового кулера стоит внушительный игольчаты радиатор.
Южный мост VT8237 обладает стандартным для нашего времени набором функций:
- IDE контроллер Ultra DMA 66/100/133.
-Встроенный двухканальный контроллер Serial ATA/RAID обеспечивающий скорость передачи данных 150MБ/с и поддерживающий RAID 0 и RAID 1
- Поддерживает 8 портов USB 2.0.
Так же на борту аудио контроллер 6-ти канальный программный аудиокодек на микросхеме C-Media 9739A, на мой взгляд достаточно неплохой звук для рабочей и игровой станции.
Размер платы стандарта ATX: 30.5 cm (д) x 23.5 cm (ш).
Плата досталась OEM , поэтому помимо самой платы в комплекте: 2 SATA шлейфа, 1 PATA шлейф (аэродинамический), 1 FDD шлейф (аэродинамический),планка за заднюю стенку, диск с драйверами и программами и дискета для SATA RAID. Мануала нам не дали , сказали что не привезли их с платами и дали мануал от MSI KT3-Ultra .
На диске обнаружилась интересная утилитка Core Center для получения всей необходимой информации о температурах, напряжения, частотах и конечно же возможность гнать систему прямо из Windows. Я не сторонник таких решений, лучше по старинке:из BIOS'а.
На плате обращает на себя внимание микросхема Core CellTM. Вот выдержка "Анализируя текущую загрузку системы с помощью
CoreCell. системная плата выбирает наиболее адекватный режим работы, что обеспечивает снижение шума, более долгий срок службы, экономию электроэнергии и большую производительность".
Вот компоненты CoreCell.:
Speedster
-- Специально разработана для оверклокинга
-- Превосходные возможности оверклокинга
-- Больше методов оверклокинга
PowerPro
-- Экономит 65% электроэнергии.
-- Улучшает стабильность работы системной платы
-- Увеличивает возможности оверклокинга
BuzzFree
-- Анализирует степень загрузки системы и температуру процессора.
-- Управляет вентилятором процессора и вентилятором Северного моста.
-- Снижает шум на 50%.
LifePro
-- Продлевает срок службы системной платы, процессора и вентилятора.
-- Поддерживает постоянную температуру системной платы и процессора.
-- Защищает компоненты системы от работы в нештатном режиме.
Вот такая "интеллектуальная" плата.
Для подключения S-Bracket и D-Bracket есть соответствующие распаянные разъемы, но в комплекте выкидыши не прикладывались (в комплектеKT6 Delta-FIS2R присутствуют).
Теперь переходим в BIOS.
BIOS AMIBIOS.
SDRAM Frequency - Частота SDRAM
Допустимые значения: 200MHz, 266MHz, 333MHz, 400MHz, Auto.
SDRAM CAS# Latency - Задержка сигнала CAS для SDRAM
Этот параметр управляет временной задержкой (в тактах) до начала чтения данных памятью SDRAM после их получения. Значения: Auto, 1.5, 2, 2.5, 3.0 Row Precharge Time - Время подзаряда сигналом RAS
Определяет количество тактов задержки, после установки сигнала RAS, необходимых для подзарядки ячейки динамической памяти, перед началом цикла обновления. Допустимые значения: Auto, 2, 3, 4, 5.
RAS Pulse Width - Ширина импульса RAS
Этот параметр позволяет выбрать количество тактов отведённых для импульса RAS при формировании временной диаграммы памяти DRAM Допустимые значения: Auto, 6, 7, 8, 9.
RAS to CAS Delay - Задержка между сигналами RAS и CAS
Когда память находится в режиме регенерации, строки и столбцы адресуются раздельно. Этот параметр позволяет задать время перехода от сигнала RAS (row address strobe) к сигналу CAS (column address strobe).. Допустимые значения: Auto, 2, 3, 4, 5.
Write Recovery Cycle - Цикл регенерации
Здесь можно задать длительность цикла регенерации DRAM. Допустимые значения:Auto, 1T, 2T.
Bank Interleave - Чередование банков памяти
Этот параметр задаёт позволяет выбрать чередование либо 2-х
либо 4-х банков памяти. Допустимые значения: Disabled, 2-Way и 4-Way.
CPU FSB Clock - Частота системной шины процессора
Допустимые значения: 100~280MГц.
Frequency/Voltage Control -
Управление частотой/напряжением
Default Vcore - Значение Vcore по умолчанию
Здесь отображается значение по умолчанию напряжения питания ядра
процессора Vcore, только для чтения.
VLink Voltage (V) - Напряжение питания интерфейса VLink (В) Допустимые значения: Auto, 2.60, 2.70, 2.80.
DDR Voltage (V) - Напряжение питания памяти DDR
Допустимые значения: Auto (авто), 2.55, 2.60, 2.65, 2.70, 2.75, 2.80, 2.85, 2.90, 2.95, 3.00, 3.05, 3.10, 3.20, 3.25, 3.30.
AGP Voltage (V) - Напряжение питания шины AGP (В) Допустимые значения: Auto (Авто), от 1.55В до 2.10В с шагом 0.05В.
CPU Ratio/Vcore (V) - Выбор коэффициента умножения
процессора и напряжения питания ядра процессора
Значения: вплото до 15x
Установленные значения CPU Vcore (V), VLink Voltage (V),DDR Voltage (V) и AGP Voltage (V) отображаются различными цветами в зависимости от того, насколько установленные соответствуют спецификации.
Белый: Стандартные значения (Безопасные). Жёлтый: Значения для высокой производительности.
Красный: Не рекомендуемые значения, система может быть нестабильной.
Удобная система для новичков.
Плате обязательно требуется +12V иначе, она не запуститься.
Вот что было собрано:
Материнская плата - MSI 6590 v.2.0
Память - 2х256 МБ PC3000 Kingston HyperX
Видеокарта - ATI Radeon 9100 64Mb (275/275)
Жёсткий диск - WD Cavair 80BB
Процессор - AMD Athlon XP 1800+ (Thoroughbred, 1.5V)
Кулер - Titan D5TB/G/Cu35/SC (работал на 3800 оборотов)
Термопаста - Titan
Операционная система - Windows XP, DX9.0a, VIA Hyperion 4.49v, Catalyst 3.8.

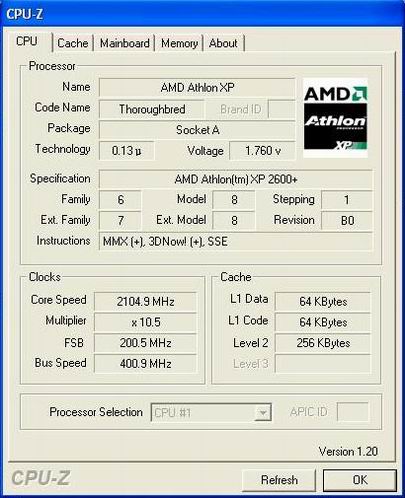

Плата сразу стартовала с FSB 100MHz и была изменена на 133 с коэффициентом 11,5x. Система работала стабильно, без глюков и с таймингами 2,5-2-2-6 частотой DDR400. Но какойже Овер не любой быстрой езды! Ну лезем в БИОС ставим FSB 166 коэффициент на 10x и: БИОС грузиться и в нём же висит! Пришлось перемычку искать и вынимать. Опять все параметры выставляем и тут я соображаю что напряжение я-то и не поднял на проце ставим всё тоже и Vcore 1.650, рестарт AthlonXP 2000+ и всё летает в течение нескольких часов. Перезагружаемся опять поднимаем напряжение до 1,675 и ставим FSB 200, созраняем и рестарт::. AthlonXP 2400+ и опять многочасовые тесты: И тут я решил отдохнуть и машине дать отдохнуть. Врубаю её через 30 минут и чёрный экран, рестарт и БИОСе виснем , опять очистка ставлю сразу FSB200 10x и:. опять чёрный экран!!! Похоже процу надо " прогреться" чтобы работать на таких частотах. Плавно меняю FSB c 133 и дошёл до 200 опять у меня 2400+. Маловато. При FSB 200 ставим 10,5x и Vcore 1.750 получаем 2600+.
При этой частоте на ATI 9100 я выжал максимум
Работал проц стабильно. Дальше гнать проц хозяин не захотел, аргументировав это тем, что "мне на нём ещё пахать, а вам только гнать". Но похоже что из проца можно ещё выжать.

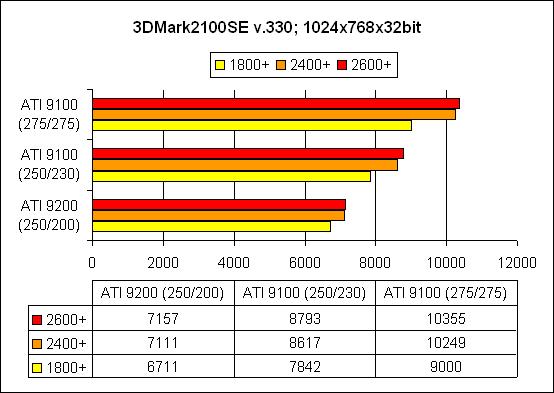

Итак результаты тестов:
Память на 9200 с временем выборки 5нс даёт знать , частота памяти я выставил 200, хотя в стандарте стоит 189(!) и AGP8x не особо спасает, ну и конечно же на каждый из 4-х конвейеров рендеринга приходится 1 блок текстурирования у ATI9200, когда у ATI9100 наследника ATI8500LE 4 конвейера рендеринга, 2 блока текстурирования на каждом конвейере, ну и конечно же частоты неплохие для ATI 9100. Такой разрыв между 2400+ и 1800+ обусловлен не только тем что частота увеличилась на 460MHz, но и увеличение пропускной способности памяти, при увеличении FSB, следующий тест это подтверждает
Вот такая вот платка, на мой взгляд обладает хорошими функциями разгона, хорошим дизайном платы, неплохой производительностью и низкой ценой. Я бы рекомендовал её я для покупки широким массам пользователей: от офисных компьютеров, до оверклокерских машин...
