Обзор и тестирование видеокарты ASUS ROG Strix GeForce RTX 2060 Super OC: чемпион в среднем весе

Оглавление

• Вступление
• ASUS ROG Strix GeForce RTX 2060 Super OC
• Технические характеристики
• Внешний вид и размеры
• Система охлаждения
• Печатная плата
• Комплектация
• Тестовый стенд
• Инструментарий и методика тестирования
• Тест ASUS ROG Strix GeForce RTX 2060 Super OC
• Стандартные частоты – Quiet mode
• Стандартные частоты – Performance mode
• Разгон ASUS ROG Strix GeForce RTX 2060 Super OC
• Результаты протестированных видеокарт
• Исследование потенциала системы охлаждения
• Уровень потребляемого электричества
• Заключение

Вступление

Текущий год для компании AMD является если не решающим, то существенным благодаря анонсу центральных процессоров Ryzen 3000 серии и видеокарт поколения Navi 10. Ее действия заставляют таких гигантов, как Intel и NVIDIA, перейти к более решительным действиям и ускорить выход новых продуктов.

Первой смогла ответить компания NVIDIA, которая заранее подготовилась к выходу новинок конкурента, и ее реакцией стали видеокарты GeForce RTX 2060, RTX 2070 и RTX 2080 с приставкой Super, предлагающие еще больше CUDA-ядер и производительности (причем у младшей модели возрос объем видеопамяти). Тогда мы кратко осветили события последних месяцев, не вдаваясь в технические особенности и детали.

Пока наверху ведется борьба за рынок, производители-партнеры зря время не теряют и анонсируют на базе новинок собственные продукты…Особенно отличилась компания ASUS. Не размениваясь на решения младших линеек, ее инженеры представили графические ускорители старших серий ROG Strix и Dual EVO, предлагающие максимальную производительность и эффективность в своих сегментах.

Не будем больше затягивать вступление, а перейдем к знакомству с топовым представителем GeForce RTX 2060 Super. ASUS ROG Strix GeForce RTX 2060 Super OC предлагает высокий уровень быстродействия и эффективную систему охлаждения, которая легким щелком переключается в один из режимов (Quiet или Performance mode).

ASUS ROG Strix GeForce RTX 2060 Super OC

Полное название: ASUS ROG Strix GeForce RTX 2060 Super OC; код производителя: ROG-Strix-RTX2060S-O8G-Gaming.

Технические характеристики

Внешний вид и размеры

Несколько лет упорной работы, проб и ошибок позволили разработчикам ASUS вывести заветную формулу, позволяющую задействовать ресурсы графического ускорителя на полную. Это стало возможным за счет баланса между качественным оснащением печатной платы и системой охлаждения необходимой эффективности.

Новинка ASUS отнесена к фирменной линейке Republic of Gamers и получила знакомый, ставший классическим кулер с тремя крупными вентиляторами.

Вычерненный дизайн новинки подчеркивают три вентилятора типоразмера 90 мм с светодиодной подсветкой Aura, располагаемой по периметру кожуха и регулируемой одноименным приложением (ASUS Aura).

Тыльную часть прикрывает металлический «бэкплейт» с гербом линейки ROG Strix, получивший собственную нотку визуализации.

Новая видеокарта предлагает несколько интересных фишек и возможностей, которые мы детально разберем.

Дополнительное питание ASUS ROG Strix GeForce RTX 2060 Super OC реализовано двумя коннекторами «8+6» pin, располагающихся на краю печатной платы защелками вверх для удобства подключения. Каждый из них снабжен диодом для отображения подключения питания.

Официально энергопотребление видеокарты GeForce RTX 2060 Super заявлено на отметке 175 Вт. Инженеры из компании ASUS не стали ограничивать графический ускоритель и установили лимит TDP в 215 Вт, позволяющий раскрыться GPU в полном объеме. В максимальной своей конфигурации данный лимит может увеличиваться до впечатляющих 269 Вт!

Справа от разъемов питания располагаются коннекторы вентиляторов FanConnect II для подключения корпусных вентиляторов и разъем Aura Sync для подключения подсветки.

Младшее поколение NVIDIA RTX не может похвастать коннектором NVLink. Чтобы зря не терять драгоценное место, у ASUS ROG Strix GeForce RTX 2060 Super OC на данном участке расположены контактные точки замера напряжений, что поможет оверклокерам, кнопка активации/отключения подсветки и двойной переключатель BIOS с режимами «Quiet» и «Performance», которые значительно влияют на поведение системы охлаждения.

Задняя интерфейсная панель раскрашена в матовый черный цвет и несет на борту следующие порты:

• Два DisplayPort 1.4;
• Два HDMI 2.0b;
• Один USB Type-C.

Система охлаждения

Большому кораблю – большое плавание. Такое можно сказать про топовые графические ускорители, например, GeForce RTX 2080, 2080 Ti и Radeon Vega 56, 64. Но компания ASUS снова ломает стереотипы и оснащает видеокарту ASUS ROG Strix GeForce RTX 2060 Super OC своим самым производительным и эффективным решением, которое только есть в ее ассортименте, что позволяет добиться максимального положительного эффекта.

Чтобы грамотно зафиксировать кулер подобного рода используются несколько точек крепления для распределения нагрузки.

В качестве термоинтерфейса применяется фирменная серая термопаста с высокими теплопроводными свойствами и достаточно жидкая на ощупь.

Технология MaxConnect подразумевает использование медного никелированного основания в подошве кулера с отличным уровнем полировки, которую смело можно ставить в пример другим производителям.

Охладитель представляет собой крупный двухсекционный радиатор, занимающий 2.5-слота расширения. Его пронизывают 6 тепловых трубок диаметром 6 мм каждая круглой формы без опрессовки. Все соединения тщательно пропаяны, что говорит о высоком качестве сборки.

За охлаждение подсистемы питания отвечает вторая секция радиатора с напаянной пластиной и желтой термопрокладкой. Отпечаток мосфетов достаточно четкий.

Пластиковый декоративный кожух накрывает основной кулер. Под ним прячется отдельная печатная плата с RGB подсветкой и две светорассеивающие полосы.

Вентиляторы крепятся к радиатору и разведены в разные стороны. Их широкая крыльчатка должна обеспечивать хороший воздушный поток.

Инженеры задействовали раздельное управление вентиляторами, которое стало применяться с приходом поколения Turing. Боковые вертушки, модель FDC10U12S9-C, вращаются со скоростью 0 – 3100 об/мин, центральная функционирует в диапазоне от 0 до 2000 об/мин (модель FDC10H12S9-C). Они изготовлены компанией FirstD.

Оголенная печатная плата остается не такой уж и пустой. Отдельное место занимает усиливающая рамка, придавая прочности и жесткости, и по сути также является радиатором для микросхем памяти.

Из-за особенности конструкции PCB она накрывает чипы не полностью.

Последним элементом служит металлический бэкплейт с подсветкой логотипа ASUS ROG, не контактирующий с печатной платой термопрокладками.

Подводя итоги, система охлаждения новинки – это сложное переплетение различных конструкций из радиатора, рамы и других деталей, которые в значительной степени влияют на эффективность, а вместе с ней и конечную производительность.

Печатная плата

ASUS ROG Strix GeForce RTX 2060 Super OC построена на оригинальной печатной плате своих предшественниц ROG Strix RTX 2060/2070 и задействует многие пустующие нераспаянные ранее элементы.

В соответствии со стандартом Super Alloy Power II используются высококачественные электронные компоненты.

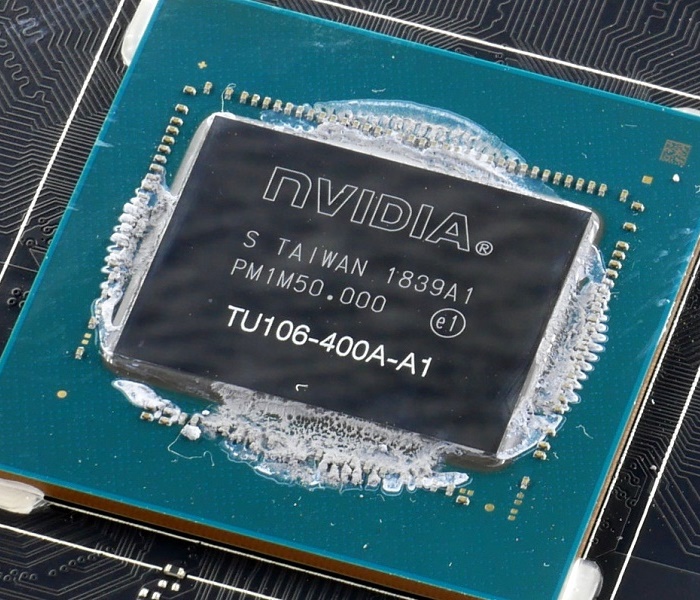

Сердцем героя обзора стал графический процессор TU106-400A-A1, что и на видеокартах серии GeForce RTX 2070. Теоретически единая платформа позволяет задуматься о перепрошивке одной видеокарты в другую, но времени на подобные эксперименты не оставалось.

Данный GPU произведен по 12 нм техпроцессу на 39-й неделе 2018 года и включает 2176 шейдера, 64 блока растеризации и 136 текстурных блока.

Подсистема питания насчитывает десять фаз: восемь отведены на графический процессор, две – на видеопамять. Применяются силовые элементы NexFET сборки Texas Instruments 95481RWJ (60А) и TDA21462 (60A) производства Infineon Technologies AG.

За управление питанием отвечает ШИМ-контроллер MP2888A от Monolithic Power Systems.

В качестве видеопамяти выступают микросхемы Samsung стандарта GDDR6 с маркировкой K4Z80325BC-HC14. Их тактовая частота составляет 1750 МГц (эффективная частота 14000 МГц). Официальный сайт Samsung не предоставляет информацию о рабочих температурах чипов, рабочее напряжение и т.п.

Комплектация

Видеокарта ASUS ROG Strix GeForce RTX 2060 Super OC поставляется в огромной красочной упаковке с фирменной стилистикой производителя.

В комплектации вы не увидите знакомый многим DVD-диск с драйверами: его место заменил переходник питания 2x6-pin >> 8-pin. Также пользователь получит мануал, благодарственную брошюру и пару фирменных стяжек Republic of Gamers.

Тестовый стенд

Конфигурация

• Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
• Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
• Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
• Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
• Блок питания: Corsair RM850x, 850 Ватт;
• Корпус: Phanteks Evolv ATX Black;
• Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

• Операционная система: Windows 10 x64;
• Драйвер видеокарты: Nvidia GeForce 431.60;
• Вспомогательные утилиты:
• GPU-Z;
• Heaven Benchmark 4.0;
• MSI Afterburner;
• MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты – Quiet mode

Видеокарта ASUS ROG Strix GeForce RTX 2060 Super OC наделена отличным заводским разгоном с тактовой частотой ядра 1830 МГц, что на 180 МГц выше эталонной модели.

По умолчанию переключатель BIOS переведен в положение Q_Mode, что соответствует режиму «Бесшумность». В таком состоянии система охлаждения переходит в миролюбивое состояние с плавной кривой вентиляторов и отключением при низкой нагрузке. Такой режим работы показал следующие результаты:

• 37°C и 0 об/мин при работе с документами MS Office;
• 38°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

Теперь приведем подробные характеристики микропрограммного обеспечения ASUS ROG Strix GeForce RTX 2060 Super OC. Показатель ее уровня TDP равен впечатляющим 215 Вт с возможности увеличения до 269 Вт!

В тесте устойчивости 3DMark Fire Strike Extreme с 20 прогонами новинка показывает следующие результаты: ASUS ROG Strix GeForce RTX 2060 Super OC бустит до 1980 МГц, среднее значение составляет 1920 МГц. Температура графического процессора едва достигает 71°C, а силовой части – 74°C. Система охлаждения «вяло» раскручивается до 1300 об/мин, делая видеокарту бесшумной. Отличные показатели.

Запас прочности у кулера просто огромный: боковые вентиляторы взлетают до 3100 об/мин, центральный – до 1950 об/мин. В таком случае температуры GPU и VRM падают до 57°C и 59°C соответственно.

Тест удается завершить с оценкой 97,4%.

Стандартные частоты – Performance mode

Переходим к более естественному поведению видеокарты и переключим ASUS ROG Strix GeForce RTX 2060 Super OC в режим «Производительность».

Кривая вентиляторов вырисовывается совершенно иная, более агрессивная, при этом другие параметры остаются схожими. В таком случае новинка демонстрирует следующие результаты:

• 31°C и 1040 об/мин при работе с документами MS Office;
• 31°C и 1050 об/мин при просмотре видеороликов и интернет-серфинге.

Показатели уровня TDP идентичны: 215 Вт для повседневной работы и игр, 269 Вт – для разгона.

С новыми настройками кулера ASUS ROG Strix GeForce RTX 2060 Super OC ведет себя совершенно иначе. Видеокарта бустит до 1995 МГц, средний показатель и устойчивый для всех проектов – 1935 МГц. Вентиляторы агрессивнее ведут себя с самого начала и в пике раскручиваются до 1770 об/мин, что заметно на фоне ПК. Однако температура графического процессора не превышает 62°C, нагрев силовой части достигает лишь 66°C!

ASUS ROG Strix GeForce RTX 2060 Super OC удается завершить тест устойчивости с оценкой 99,1%.

При полной скорости вентиляторов максимальная эффективность кулера не изменились и достигнуты прежние значения.

Переходим к оптимизации, если она вдруг потребуется. И здесь ситуация такая, что особой нужны в этом нет: разработчики уже сделали все за нас в «P_Mode». При 937 мВ частоту ядра зафиксирована при 1920 МГц, кулеры – авто, температуры GPU и VRM опускаются до 58°C и 61°C.

Разгон ASUS ROG Strix GeForce RTX 2060 Super OC

Максимальный разгон видеокарты ASUS ROG Strix GeForce RTX 2060 Super OC составил 2025 МГц по ядру и 16600 МГц по памяти.

Оверклокинг добавляет 6-7% производительности к результатам ASUS ROG Strix GeForce RTX 2060 Super OC из коробки.

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

Голубым выделен режим Quiet, оранжевым – Performance.

Уровень потребляемого электричества

К сожалению, время на тестирование видеокарты было ограничено и замер энергопотребления не производился. По объективным показателям он сопоставим с графическим ускорителем уровня GeForce RTX 2070.

Что касается игровой производительности GeForce RTX 2060 Super, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Модель ASUS ROG Strix GeForce RTX 2060 Super OC является квинтэссенцией разработок инженеров ASUS с добавлением фирменных технологий и функций, позволяющих добиться отличных результатов производительности и требуемой эффективности системы охлаждения.

С одной стороны, новинка задает конкурентам новую планку качества, что приведет вендоров к очередному витку противостояния и выходу на рынок новых интересных предложений. С другой – ASUS ROG Strix GeForce RTX 2060 Super OC слегка перегружена разными фишками. Это массивный графический ускоритель длиной 30 см, который перекрывает 2.5 слота расширения, поэтому назвать его «малышом» можно только в кавычках.

Вывод прост: ASUS ROG Strix GeForce RTX 2060 Super OC это одна из самых интересных и производительных видеокарт своего класса, которая обязательно привлечет внимание энтузиастов.

Выражаем благодарность:

• Компании ASUS за предоставленную на тест видеокарту ASUS ROG Strix GeForce RTX 2060 Super OC.
• А также лично donnerjack за помощь в подготовке материала.
