Обзор и тестирование видеокарты MSI GeForce RTX 2070 Ventus 8G: размер имеет значение

Оглавление

Вступление

С выходом графических ускорителей серии GeForce RTX (Turing) компания MSI разработала понятную и вполне логичную структуру линеек, где каждая видеокарта относилась к определенному классу, демонстрируя уникальные для своего уровня производительность и возможности. На первых порах общая концепция выглядела следующим образом:

  • Aero – позиционируется для системных интеграторов, для установки в стойки или компактные корпуса.
  • Ventus – одно из наиболее бюджетных решений и базируется на оригинальном дизайне модели Nvidia.
  • Armor – выполнена по лекалу предыдущей серии Gaming и обладает отлично зарекомендовавшей себя системой охлаждения.
  • Duke – оснащена более эффективной и массивной трехвентиляторной системой охлаждения.
  • Gaming – наиболее популярная видеокарта MSI, обладающая более совершенной системой охлаждения Twin Frozr 7.
  • Gaming Trio – по сравнению с серией Gaming получила более эффективную трехвентиляторную систему охлаждения.
  • Sea Hawk – ключевой особенностью этой серии стало водяное охлаждение.





Однако после анонса моделей младшего поколения GeForce GTX 1660 и GeForce GTX 1660 Ti тайваньские разработчики стали терять хватку, и чем далее в лес, тем больше дров… Началось складываться мнение, что в компании сами запутались, анонсируя продукты разной категории, ранее им не предписанные.

450x300  56 KB. Big one: 1000x652  310 KB

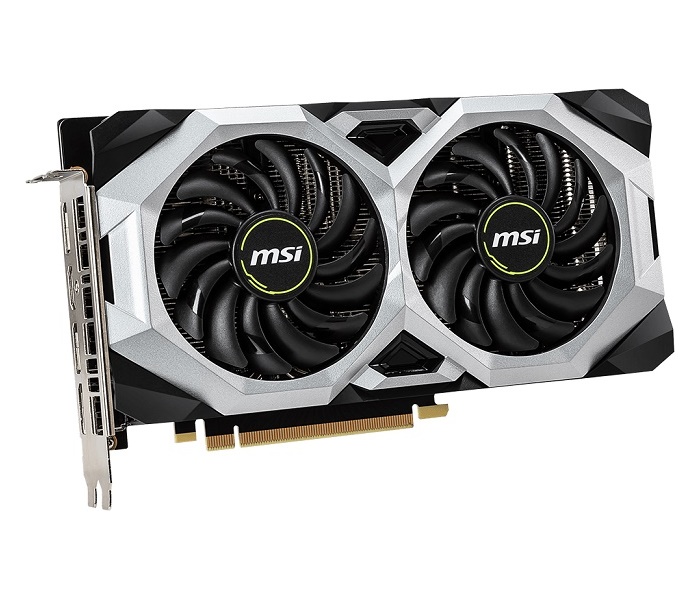

Это коснулось и MSI GeForce RTX 2070 Ventus 8G, которая задумывалась как элегантное доступное решение в серии GeForce RTX 2070 с чертами своей предшественницы Ventus, но что-то пошло не так.

Благодаря нашему партнеру – компании Регард, мы познакомимся с новинкой поближе и сравним ее с другими моделями данного класса.

Обзор MSI GeForce RTX 2070 Ventus 8G





Полное название: MSI GeForce RTX 2070 Ventus 8G; Код производителя: GEFORCE RTX 2070 VENTUS 8G.

Технические характеристики

НаименованиеGeForce RTX 2070 Ventus 8GGeForce RTX 2070 Aero 8GGeForce RTX 2070
ПроизводительMSIMSINVIDIA
Графический процессорTU106TU106TU106
Частота ядра, МГц141014101410
Частота ядра (Turbo), МГц162016201620
Заводской разгон ядра, МГцОтсутствуетОтсутствуетОтсутствует
Частота памяти, МГц140001400014000
Заводской разгон видеопамяти, МГцОтсутствуетОтсутствуетОтсутствует
Тип памятиGDDR6GDDR6GDDR6
Объем памяти, Гбайт888
Шина памяти, бит256256256
Разъемы интерфейсов3 х DP, HDMI3 х DP, HDMI, Type-C2 х DP, HDMI, DVI, Type-C
Питание, разъемы Pin86 + 88
Количество вентиляторов/диаметр, мм2 х 771 х 672 х 95
Конфигурация подсистемы питания (vGPU+vMem), фаз5 + 26 + 26 + 2
Power Limit (штат/макс), Ватт175 / 185175 / 200175 / 185
Формат СО2 слота2 слота2 слота
Размеры видеокарты, мм226 х 128268 х 102229 х 112

Внешний вид и размеры

После знакомства с моделью MSI GeForce RTX 2080 Ventus 8G остаются приятные впечатления о добротной модели с оптимальной базой и эффективной системой охлаждения. Это же чувство ожидалось и от младшей видеокарты, но уже на первых порах перед нами совершенно иной продукт.





450x307  33 KB. Big one: 1500x1023  207 KB

В первую очередь отметим разницу в размерах MSI GeForce RTX 2070 Ventus 8G, которая стала значительно короче и шире, получила собственный кулер. И, как следствие, полноценно относиться к ней, как к модели «Ветер» из прошлого обзора, стало сложнее.

450x425  79 KB. Big one: 1060x1002  297 KB

В длину графический ускоритель потерял 42 мм, стал компактнее и совершенно другим. Ширина MSI GeForce RTX 2070 Ventus 8G составляет 128 мм и перекрывает два слота расширения.

Пересобрав заново знакомую концепцию, разработчики отошли от своих же эталонов, поэтому знакомиться с новинкой приходится заново.





450x295  34 KB. Big one: 1500x984  231 KB

В модели MSI GeForce RTX 2070 Ventus 8G едва узнаются прежние черты, но дизайн в мнималистическом варианте повторяет старшие поколения. Фирменные вентиляторы Torx 2.0 используют лопасти двух различных конструкций.

450x282  36 KB. Big one: 1500x941  248 KB

Обратную сторону украшает (именно украшает!) пластмассовый «бэкплейт», который носит декоративный характер.

450x274  23 KB. Big one: 1500x912  220 KB







За дополнительное питание отвечает восьмиконтактный коннектор, размещенный на краю печатной платы. Потребление видеокарты ограничено на отметке 175 Вт с возможностью повышения Power Limit до 185 Вт.

450x257  21 KB. Big one: 1500x857  151 KB

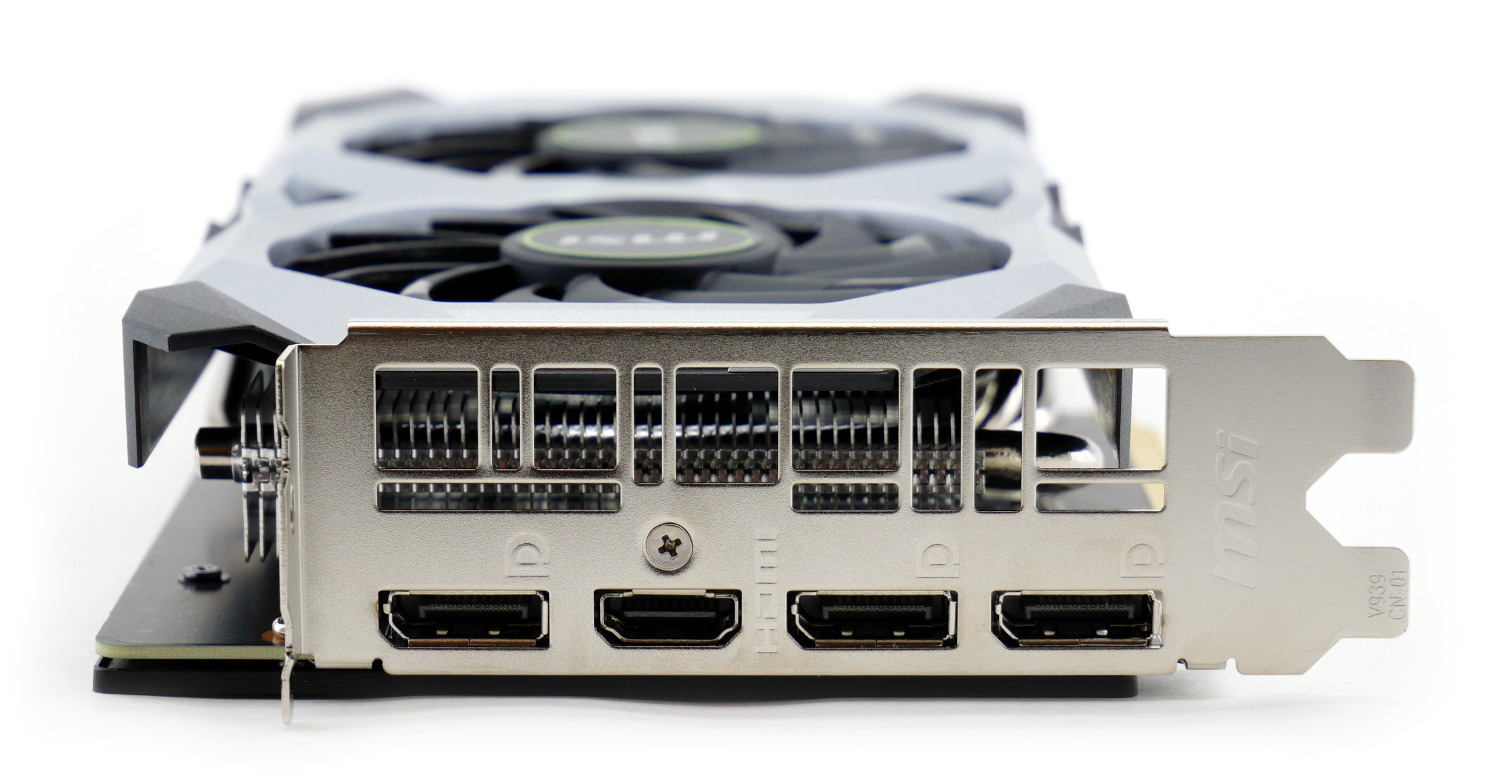

Интерфейсная панель переработана и повторяет ранее изученную модель MSI GeForce RTX 2070 Aero ITX 8G, где сохранены три DisplayPort и один HDMI.

450x235  26 KB. Big one: 1500x783  201 KB

Перед нами магазинный образец, поэтому с мечтами о разборе системы охлаждения и изучении печатной платы можно попрощаться. Однако в обход пломбы можно демонтировать кожух с вентиляторами и заглянуть внутрь.



Главный охладитель представляет односекционный радиатор, набранный 44 алюминиевыми пластинами без следов пайки. Кулер пронизывают четыре тепловых трубки диаметром 6 мм каждая, применяется технология прямого контакта.

450x308  51 KB. Big one: 1500x1026  407 KB

Отдельный низкопрофильный радиатор отвечает за охлаждение подсистемы питания. Однако его площадь очень мала для поставленной задачи.

450x197  23 KB. Big one: 1500x658  158 KB

С анонсом двадцатой серии GeForce RTX видеокарты получили раздельное управление вентиляторами, что разработчики использовали на MSI GeForce RTX 2070 Ventus 8G.



Основной вентилятор обдувает секцию с графическим процессором, второй – зону над силовой частью (работая на повышенных оборотах, что компенсирует замечания к радиатору VRM).

450x334  33 KB. Big one: 1500x1114  259 KB

Полноценно изучить печатную плату MSI GeForce RTX 2070 Ventus 8G нет возможности. Отметим нереференсную PCB и переработанную подсистему питания, насчитывающую пять фаз для GPU и две для памяти.

450x172  35 KB. Big one: 1500x573  279 KB

Сердцем героя обзора стал графический процессор TU106-400-A1, произведенный по 12 нм техпроцессу и включающий 2304 шейдера, 64 блока растеризации и 144 текстурных блока.



Восемь гигабайт видеопамяти набраны микросхемами Micron с тактовой частотой 1750 МГц (эффективная частота 14000 МГц).

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 419.17;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования



Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.



Тест MSI GeForce RTX 2070 Ventus 8G

Стандартные частоты

Модель MSI GeForce RTX 2070 Ventus 8G не предлагает заводской разгон (в отличие от версии GeForce RTX 2070 Ventus 8G OC) и функционирует на эталонных тактовых частотах.

Различные технологии остановки вентиляторов в простое не заявлены, разработчики пошли иным путем, сделав видеокарту тихой. При малой нагрузке крыльчатка вращается лишь на 550 об/мин, делая кулер бесшумным. Были получены следующие результаты:

  • 29°C и 550 об/мин при работе с документами MS Office;
  • 30°C и 550 об/мин при просмотре видеороликов и интернет-серфинге.

450x298  122 KB. Big one: 779x516  73 KB



Теперь приведем подробные характеристики микропрограммного обеспечения MSI GeForce RTX 2070 Ventus 8G. Видеокарта не предназначена для разгона, о чем сообщает и уровень TDP: он равен 175 Вт с возможностью повышения лишь до 185 Вт. Для хорошего разгона – мало.

450x298  63 KB. Big one: 779x516  42 KB

В бенчмарке Heaven Benchmark 4.0 новинка показывает средние результаты, вызывающие смешанные чувства. MSI GeForce RTX 2070 Ventus 8G прогревается до 69°C при 2000 об/мин основного вентилятора, но дьявол кроется в деталях: вторая вертушка, что над зоной VRM, вовсю работает выше 2300 об/мин, стараясь охладить силовую часть до 74°C. Средняя частота также не доходит до ожидаемой и лишь слегка превосходит модель MSI GeForce RTX 2070 Aero 8G с турбиной.

С такими настройками сложно бороться, и видеокарту следовало бы оптимизировать лучше.

450x252  201 KB. Big one: 1920x1078  1811 KB

Как следствие, MSI GeForce RTX 2070 Ventus 8G не проходит тест устойчивости 3DMark Fire Strike Extreme с 20 прогонами и получает оценку 96.7%.

600x309  204 KB. Big one: 2009x1035  930 KB

Максимальная скорость вентиляторов равна 3300 об/мин. Нагрев удается сбить, но ненамного: до 62°C по видеоядру и до 67°C по зоне VRM.

405x226  143 KB. Big one: 1918x1074  1439 KB

MSI GeForce RTX 2070 Ventus 8G не помешает даунвольтинг и настройка оборотов вентиляторов. Понизив уровень PL до 85% и скорость вентиляторов до 1800 об/мин, делаем то, что не захотели разработчики, а именно, оптимизируем данную модель.

450x252  216 KB. Big one: 1916x1076  2076 KB

Теперь и комфортный уровень шума с приемлемой производительностью, да и температуры в порядке.

Разгон MSI GeForce RTX 2070 Ventus 8G

На видеокарте MSI GeForce RTX 2070 Ventus 8G установлен графический процессор TU106-400-A1 без улучшенного разгонного потенциала: напомним, им оснащены ускорители с приставкой ОС в наименовании. Помимо заводского повышения частот, такой кристалл обладает лучшими способностями.

Новинка позволила повысить частоту GPU на 90 МГц, что в бусте составило 1875 МГц, а память – разогнать до 1950 МГц (эффективная частота 15600 МГц). Кулер функционировал в автоматическом режиме при скорости вентиляторов 2150/2450 об/мин и уровне шума выше среднего. Температуры составили соответственно 70°C и 79°C.

450x252  178 KB. Big one: 1914x1076  1386 KB

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

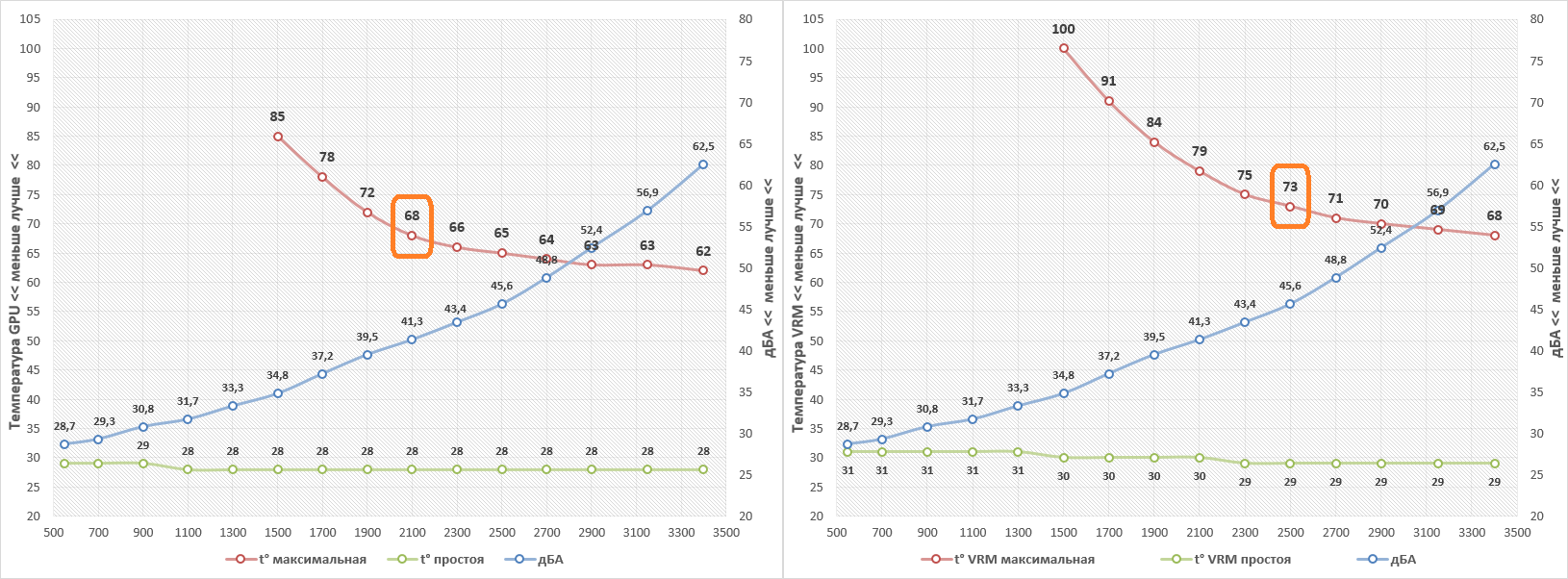

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  99 KB. Big one: 1630x602  122 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Что касается игровой производительности GeForce RTX 2070, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

С момента создания MSI GeForce RTX 2070 Ventus 8G разработчики отошли от общей концепции серии Ventus, сохранив лишь родное название, что и отразилось на ее дальнейшей судьбе. В итоге новинка занимает промежуточное положение в арсенале MSI и предлагает неплохие характеристики за свою цену, но ожидать чего-то большего не стоит.

В штатном состоянии новая видеокарта показывает температуры, сравнимые с другими моделями, едва подбираясь к отметке 70°C, но пострадал акустический комфорт, которым разработчики пожертвовали ради лучшего охлаждения силовой части. В разгоне ситуация усугубляется, хотя кое-какой запас у системы охлаждения остается.

В сухом остатке получаем видеокарту MSI GeForce RTX 2070 Ventus 8G, которую не назовешь ни уникальной, ни оптимальной, но своего покупателя она найдет.

go.d-bq


Выражаем благодарность:

  • Компании Регард за предоставленную на тест видеокарту MSI GeForce RTX 2070 Ventus 8G;
  • А также лично donnerjack за помощь в подготовке материала.
