Обзор и тестирование видеокарты MSI GeForce RTX 2080 Ventus 8G OC: куда дует ветер

Оглавление

Вступление

На мероприятии «Укрощая свет», прошедшем в Москве 8-го ноября 2018 года, компания MSI представила новую линейку видеокарт поколения Turing. Настоящий фурор среди приглашенных гостей вызвала обновленная сегментация графических ускорителей, которая насчитывает ни много ни мало семь основных серий:

  • Aero – позиционируется для системных интеграторов, для установки в стойки или компактные корпуса.
  • Ventus – позиционируется как одно из наиболее бюджетных решений и базируется на оригинальном дизайне Nvidia.
  • Armor – выполнена по лекалу предыдущей серии Gaming и обладает отлично зарекомендовавшей себя системой охлаждения.
  • Duke – имеет более эффективную и массивную трехвентиляторную систему охлаждения.
  • Gaming – наиболее популярная видеокарта MSI, обладающая еще более совершенной системой охлаждения Twin Frozr 7.
  • Gaming Trio – в сравнении с серией Gaming получила более эффективную трехвентиляторную систему охлаждения.
  • Sea Hawk – ключевой особенностью этой серии является водяное охлаждение.

Одни наименования нам хорошо известны, с другими мы уже познакомились в рамках тестирования оригинальных графических ускорителей (MSI GeForce RTX 2070 Gaming Z, GeForce RTX 2070 Armor и GeForce RTX 2070 Armor OC, GeForce RTX 2080 Gaming X Trio и GeForce RTX 2080 Ti Duke 11G), а оставшиеся модели ждут своего часа, и мы с удовольствием приступаем к их представлению.

450x269  65 KB. Big one: 1500x897  395 KB

Линейка Ventus занимает не самые верхние строчки в новой иерархии и предназначена для геймеров, требующих от своих «ласточек» оптимальных возможностей и достойных для бюджетных решений результатов. Именно такой является видеокарта MSI GeForce RTX 2080 Ventus 8G OC, способная стать лучшей среди нереференсных версий GeForce RTX 2080, и в данном материале я постараюсь ответить почему.

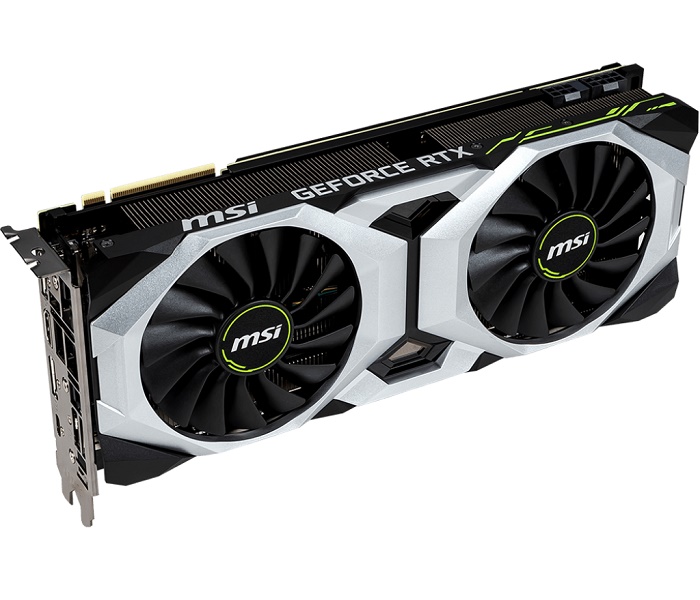

Обзор MSI GeForce RTX 2080 Ventus 8G OC

450x360  166 KB. Big one: 1024x819  672 KB

Полное название: MSI GeForce RTX 2080 Ventus 8G OC, код производителя: GEFORCE RTX 2080 VENTUS 8G OC.

Технические характеристики

МодельMSI GeForce RTX 2080 Ventus 8G OCMSI GeForce RTX 2080 Gaming X TrioNvidia GeForce RTX 2080 FE
ПроизводительMSIMSINvidia
Графический процессорTU104TU104TU104
Частота ядра, МГц151515151515
Частота ядра (Turbo), МГц180018601800
Заводской разгон ядра, МГцНет60Нет
Частота памяти, МГц140001400014000
Заводской разгон видеопамяти, МГцНетНетНет
Тип памятиGDDR6GDDR6GDDR6
Объем памяти, Гбайт888
Шина памяти, бит256256256
Разъемы интерфейсов3 х DisplayPort;
1 x HDMI;
1 x Type-C
3 х DisplayPort;
1 x HDMI;
1x Type-C
3 х DisplayPort;
1 x HDMI;
1 x Type-C
Питание, разъемы Pin6 + 88 + 86 + 8
Количество вентиляторов/диаметр, мм2 х 872 х 95 + 1 х 872 х 95
Конфигурация подсистемы питания (vGPU+vMem), фаз8 + 210 + 28 + 2
Power Limit (штат/макс), Ватт225 / 250215 / 225215 / 225
Формат СО2.5-слота2.8-слота2 слота
Размеры видеокарты, мм268 х 114327 х 140267 х 102

Внешний вид и размеры

Если внимательно рассмотреть модельный ряд компании MSI и изучить наименование их решений, может открыться очень много интересной информации. Так, с латинского «Ventus» переводится как «Ветер», что намекает геймерам на предназначение новинки и раскрывает ее скрытые способности.

450x279  33 KB. Big one: 1500x930  224 KB

MSI GeForce RTX 2080 Ventus 8G OC своим образом и подобием напоминает эталонную версию графического ускорителя GeForce RTX 2080 Founders Edition компании Nvidia, но из альтернативной вселенной.





Разработчики явно вдохновлялись оригинальной моделью Armor, что позволило компании выпустить черно-серебристую видеокарту нового семейства.

450x217  30 KB. Big one: 1500x722  207 KB

Двадцатая серия GeForce RTX Turing установила высокую планку качества, которой производители строго и целеустремленно следуют. Даже базовая (можно сказать – начального уровня) видеокарта обладает «бэкплейтом», защищающим новинку от многих невзгод, но ключевое достоинство – это термопрокладки, отводящие нагрев от печатной платы.

450x218  26 KB. Big one: 1500x726  182 KB

Строгий дизайн новой модели понравится консерваторам и владельцам корпусов без боковой панели из-за отсутствия переплаты за активную подсветку: модель MSI GeForce RTX 2080 Ventus 8G OC ее полностью лишена.

Дополнительное питание реализовано посредством одного шести- и одного восьмиконтактного разъемов, TDP видеокарты составляет 225 Вт с возможностью увеличения до 250 Вт.

450x188  25 KB. Big one: 1500x627  182 KB

Набор интерфейсов стандартен – три DisplayPort 1.4, порты HDMI 2.0b и USB Type-C.

450x321  32 KB. Big one: 1500x1070  225 KB





Система охлаждения

С нововведениями компании MSI в системах охлаждения уже голова идет кругом, что связано с попыткой инженеров предоставить на выбор потребителя различные модификации СО как с новыми, так и знакомыми технологиями.

К примеру, серия Gaming обзавелась кулером Twin Frozr седьмого поколения, младшая линейка Armor – улучшенным охладителем прошлых версий с вентиляторами Torx 2.0, чего не было ранее, а некоторые решения Duke и Gaming X Trio – гибридной системой регулировки вентиляторов…

Оправданный риск переплетения различных модификаций и улучшений оказался выгоден обеим сторонам.

450x279  46 KB. Big one: 1500x931  359 KB

Видеокарта MSI GeForce RTX 2080 Ventus 8G OC оснащена системой охлаждения, занимающей два с половиной слота расширения. Вся конструкция крепится четырьмя подпружиненными винтами по периметру графического процессора.

450x283  38 KB. Big one: 1500x942  300 KB

В основании располагается медная никелированная пластина – «бэкплейт», отполированная до приемлемого уровня.

450x264  34 KB. Big one: 1500x881  276 KB

В иерархии компании MSI линейка Ventus относится к бюджетным решениям, поэтому подсистему питания накрывает не вторая секция радиатора, которую можно было встретить на MSI GeForce RTX 2080 Ti Duke 11G или MSI GeForce RTX 2080 Gaming X Trio, а основная пластина, взаимосвязанная с охладителем через толстые термопрокладки.





Они, как можно судить по фотографии, помогают удовлетворительно, и причина этого кроется в слабом контакте.

450x249  29 KB. Big one: 1500x831  191 KB

Декоративный кожух новинки достаточно прост и не перегружен лишними «финтифлюшками»: только вентиляторы, только хардкор. Но даже здесь есть чему поучиться: разработчики аккуратно проложили провода параллельно корпусу, а в радиаторе на данном месте предусмотрен удобный желоб.

450x168  25 KB. Big one: 1500x560  171 KB

Обе вертушки (модель PLA09215B12H) изготовлены компанией Power Logic. Как и многие другие современные решения, они получили раздельное управление оборотами силами BIOS (и, возможно, в будущем программную регулировку). Скорость вращения крыльчатки изменяется в диапазоне 900 – 3700 об/мин.

450x227  35 KB. Big one: 1500x755  252 KB

Охладитель представляет собой двухсекционный радиатор, набранный 61 и 69 алюминиевыми никелированными ребрами, пронизанными пятью тепловыми трубками диаметром 6 мм каждая.

450x182  33 KB. Big one: 1500x607  293 KB

Толщина радиатора по меркам видеокарт GeForce RTX 2000 оставляет желать лучшего, но в сравнении с прошлым поколением очень внушительна – 21 мм.

450x332  39 KB. Big one: 1500x1105  307 KB

Отдельная пластина накрывает микросхемы памяти и силовые элементы и плавно перетекает в ребро жесткости.

450x219  28 KB. Big one: 1500x730  207 KB

Вместе с «бэкплейтом» она образует «бутерброд», обволакивающий печатную плату. В связи с этим можно сказать, что новинка в надежных руках и разработчики продумали многие нюансы.

450x286  33 KB. Big one: 1500x954  226 KB

Печатная плата

450x215  53 KB. Big one: 1500x717  340 KB

MSI GeForce RTX 2080 Ventus 8G OC построена на референсной печатной плате черного цвета. И маркировка V372 ver1.0 не должна вас смущать – по сравнению с эталонной моделью инженеры распаяли два коннектора для каждого из вентиляторов.

450x209  58 KB. Big one: 1500x697  385 KB

Сердцем героя обзора стал графический процессор TU104-400A- A1 с пометкой «А», он относится к оверклокерским решениям, поэтому в названии присутствует приставка «ОС». Данный GPU произведен по 12 нм техпроцессу на 36-й неделе 2018 года и включает 2944 шейдера, 64 блока растеризации и 184 текстурных блока.

450x249  72 KB. Big one: 1200x666  313 KB

Подсистема питания насчитывает десять фаз: восемь отведены на графический процессор, две – на видеопамять. Они управляются парой ШИМ-контроллеров uP9512P.

450x121  30 KB. Big one: 1500x402  237 KB

В качестве видеопамяти выступают микросхемы Samsung стандарта GDDR6 с маркировкой K4Z803258C-HC14. Их тактовая частота составляет 1750 МГц (эффективная частота 14000 МГц). Мне не удалось найти дополнительную информацию о рабочих температурах и напряжении на официальном портале Samsung.

450x274  71 KB. Big one: 1000x609  197 KB

Комплектация

Новинки компании MSI традиционно богаты на разные аксессуары: в черном премиальном конверте можно обнаружить классическую пару «диск + руководство», а также забавный комикс с драконом Лаки и две подставки под кружку.

450x252  36 KB. Big one: 1500x841  228 KB

Тест MSI GeForce RTX 2080 Ventus 8G OC

Тестовый стенд

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 416.34;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

По сравнению с базовой моделью MSI GeForce RTX 2080 Ventus 8G OC получила заводской разгон GPU в режиме Boost до 1800 МГц, что сопоставимо с эталонной версией GeForce RTX 2080 Founders Edition.

Система охлаждения лишена технологии Zero Frozr, поэтому в простое вентиляторы работают при 900 об/мин: оптимальное значение при минимуме уровня шума.

В таком режиме были получены следующие результаты:

  • 31°C и 900 об/мин при работе с документами MS Office;
  • 31°C и 900 об/мин при просмотре видеороликов и интернет-серфинге.

450x298  120 KB. Big one: 779x516  73 KB

Теперь приведем подробные характеристики микропрограммного обеспечения MSI GeForce RTX 2080 Ventus 8G OC. Показатель ее уровня TDP равен 225 Вт с увеличением до 250 Вт.

450x325  69 KB. Big one: 779x563  44 KB

Основной интерес вызывает система охлаждения, которая отличается от референсной в лучшую сторону, да и в целом внушает доверие: разработчики постарались сделать новинку интересной в своем сегменте и предложить наилучшие характеристики.

В тестах MSI GeForce RTX 2080 Ventus 8G OC прогревается до 66°C, что можно назвать отличным результатом. Достигается это при скорости вращения вентиляторов 1450 об/мин и 1850 об/мин. Да, вы не ослышались: обе вертушки работают раздельно. Инженеры учли особенности конструкции и для вентилятора, размещенного над силовой частью, кривую оборотов сделали агрессивнее, чтобы сдерживать температуру на отметке 80-85°C. Но даже в таком режиме уровень шума средний, комфортный для продолжительной работы.

C уровнем Power Limit TDP на отметке 225 Вт новинка бустит до 1980 МГц при среднем значении 1920 МГц.

450x237  185 KB. Big one: 1910x1008  1530 KB

«Запас прочности» охлаждения проверяем, выставив 100% оборотов крыльчатки. Удается сбить температуры графического процессора и подсистемы питания до 56°C и 70°C соответственно.

450x238  147 KB. Big one: 1912x1014  957 KB

MSI GeForce RTX 2080 Ventus 8G OC благоприятно реагирует на андервольтинг. При Power Limit 70%, что равняется 160 Вт, фиксированной скорости обоих вентиляторов 1450 об/мин и частоте ядра +170 МГц, новинка прогревается лишь до 59°C по графическому процессору и до 77°C по зоне VRM.

450x238  194 KB. Big one: 1914x1013  1733 KB

Разгон MSI GeForce RTX 2080 Ventus 8G OC

Повторно расхваливать возможности OC Scanner мы не станем, а сразу перейдем к ручному разгону MSI GeForce RTX 2080 Ventus 8G OC. Итоговые значения для модели составляют +160 МГц по ядру и +250 МГц по памяти при 1850 об/мин.

450x237  182 KB. Big one: 1914x1010  1477 KB

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто, об/мин

Меньше – лучше
об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

Меньше – лучше
дБА


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  105 KB. Big one: 1629x602  131 KB

Я долго размышлял, как наилучшим образом представить возможности СО с учетом различных оборотов вентиляторов, и поэтому на графике раздельно отобразил пунктиром линии для графического процессора и подсистемы питания соответственно.

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Заключение

Модель MSI GeForce RTX 2080 Ventus 8G OC задумывалась производителем как видеокарта для начинающего геймера, но она оказалась интереснее и производительнее, чем можно предположить по ее статусу.

В первую очередь стоит отметить, что новинка и правда выглядит самым сбалансированным решением из всех, что мне удалось протестировать до нее. Оптимальные настройки BIOS, высокие тактовые частоты, комфортный уровень шума, раздельная регулировка вентиляторов для графического процессора и подсистемы питания, достойные возможности и разумное ценовое позиционирование делают видеокарту одной из самых интересных в своем сегменте.

Да и в плане температур у MSI GeForce RTX 2080 Ventus 8G OC все в полном порядке, хотя тестовый образец и отличился не лучшим прижимом основного радиатора и пластины зоны VRM. Тем не менее, с нагревом силовой части до 80-85°C паниковать не стоит. Разработчики могли сделать систему охлаждения еще лучше, но тогда какой смысл в линейках Gaming X и Armor?

Можно говорить о том, что версия Ventus – это видеокарта, недооцененная самими создателями, которая в жизни оказывается значительно интереснее аналогов и претендует на пальму первенства. А высокая производительность, сбалансированный режим работы СО и хороший температурный режим лишь добавляют плюсов в ее копилку.

В конечном итоге MSI GeForce RTX 2080 Ventus 8G OC способна удивить не только списком возможностей, но и стоимостью, благодаря чему она становится лучшим другом геймера в удивительном мире компьютерных игр.

Нефедов Петр aka go.d-bq


Выражаем благодарность:

  • Компании MSI за предоставленную на тест видеокарту MSI GeForce RTX 2080 Ventus 8G OC.
  • А также лично donnerjack за помощь в подготовке материала.
