Вступление

Линейка видеокарт Radeon RX Mech 2 – это очередной шаг компании MSI по реализации своих идей и воплощении задумок, которые позволяют держать марку и выпускать отличные графические ускорители.

Анонс моделей Radeon RX 570 Mech 2 8G OC и Radeon RX 580 Mech 2 8G OC прошел тихо и без лишнего шума, аккурат после выхода новых материнских плат на чипсете AMD B450 (одну из них – MSI B450 Tomahawk – мы уже протестировали в лаборатории). Новинки рассчитаны на геймеров и энтузиастов, для которых производительность и эффективность стоят на первом месте.

450x334  61 KB. Big one: 1500x1114  432 KB

Сегодня мы познакомимся с младшим представителем новой серии, а версию Radeon RX 580 Mech 2 внимательные читатели могли заметить в обзоре MSI B450 Tomahawk. На первый взгляд перед нами переосмысление линейки Armor и исправление ее недочетов вкупе с возможностями старшего семейства Gaming X, ярким дизайном и большим потенциалом.





Обзор MSI Radeon RX 570 Mech 2 8G OC

450x128  44 KB. Big one: 1920x550  225 KB

Полное название: MSI Radeon RX 570 Mech 2, код производителя: Radeon RX 570 Mech 2 8G OC.

Упаковка и комплектация

Упаковка модели MSI сильно изменилась: теперь на лицевой стороне изображен шагающий робот – мех. Такая картинка возвращает в детство и была бы популярна несколько лет назад, привлекая внимание потенциального покупателя. Помимо основной спецификации серии Radeon RX 570, отмечается применение фирменных вентиляторов с технологией Torx 2.0 и заводской разгон.

450x350  68 KB. Big one: 1500x1167  541 KB

На обратной стороне коробки указаны ключевые особенности видеокарты и сведенные в единую таблицу краткие характеристики.

450x351  65 KB. Big one: 1500x1169  514 KB

Аксессуары изолированы в отдельном боксе, а сама видеокарта помещена в нише упаковки и закреплена в форме из мягкого материала.

450x297  33 KB. Big one: 1500x990  310 KB





В комплект поставки MSI Radeon RX 570 Mech 2 8G OC входит фирменный конверт, диск с драйверами, руководство пользователя и памятка по регистрации продукта.

450x306  34 KB. Big one: 1500x1020  283 KB

Внешний вид и размеры

Новинка выполнена в агрессивно красно-черном дизайне, более вызывающем, чем у серии Radeon RX 570 Gaming. А ее система охлаждения построена с применением вентиляторов диаметром 100 мм, использующих два типа лопастей (технология Torx 2.0).

450x230  48 KB. Big one: 1500x768  303 KB

Тыльная сторона закрыта металлическим «бэкплейтом», полностью накрывающим печатную плату. Дизайн опорной пластины носит косметический характер в виде алых полос и наименования компании MSI.

450x239  40 KB. Big one: 1500x796  264 KB

Дополнительное питание модели MSI Radeon RX 570 Mech 2 8G OC реализовано восьмиконтактным разъемом на краю печатной платы. Благодаря этому максимальное потребление может достигать 225 Вт, что способствует разгону. Номинальный уровень TDP скромнее – 120 Вт.

450x222  32 KB. Big one: 1500x740  202 KB





На интерфейсной панели присутствует пять видеовыходов, причем для внедрения поддержки VR Ready видеокарта снабжена сразу двумя HDMI, а количество DisplayPort снизилось до двух. Сохранен привычный для настольных систем порт DVI.

450x191  30 KB. Big one: 1500x638  225 KB

Система охлаждения

Система охлаждения MSI Radeon RX 570 Mech 2 8G OC является наиболее интересной особенностью новинки – это улучшенная вариация кулера Armor, учитывающая ошибки прошлого. В своем исполнении она занимает промежуточное положение между линейкой Armor и старшей серией Gaming, что делает ее еще любопытнее для досконального изучения.

Конструкция СО крепится четырьмя винтиками в области графического процессора.

450x288  58 KB. Big one: 1500x961  515 KB

Логотип компании MSI получил RGB подсветку, которая настраивается фирменной утилитой Gaming APP. В ней можно задать и один из режимов разгона: «Silent», «Gaming» и «OC».

450x272  52 KB. Big one: 1500x908  418 KB

Технология прямого контакта не отпускает инженеров и в 2018 году, благо площадь кристалла полностью накрыта тепловыми трубками. Ширина основания позволяет отводить нагрев от пяти микросхем памяти из восьми: для оставшихся разработчики удлинили ребра радиатора, чего за моделью Radeon RX 570 Armor не замечалось.

450x261  38 KB. Big one: 1500x871  241 KB





Тело радиатора набрано 45 алюминиевыми пластинами, пронизанными тремя тепловыми трубками диаметром 6 мм каждая. Ребра насажены на элементы, места соединений не пропаяны.

450x218  39 KB. Big one: 1500x726  330 KB

В плане оснащения новинка обходит модели MSI GeForce GTX 1060 Armor OC и Radeon RX 570 Armor OC, у которых выигрывает по всем параметрам.

Однако толщина радиатора осталась неизменна, всего 9 мм.

450x229  34 KB. Big one: 1500x763  262 KB

Декоративный кожух MSI Radeon RX 570 Mech 2 8G OC целиком выполнен из красного пластика. Он стал убежищем для активной части системы охлаждения.

450x264  50 KB. Big one: 1500x880  335 KB

Применены фирменные вентиляторы диаметром 100 мм. Благодаря технологиям Torx 2.0 и Zero Frozr крыльчатка оптимизирована для максимального воздушного потока при меньшем уровне шума. В простое до температуры 60°C они выключены, радиатор работает в пассивном режиме.

Это модели Power Logic PLD10010B12HH, которые функционируют в диапазоне 0 – 2600 об/мин при силе тока 0.4 А и напряжении 12 В.

300x290  24 KB. Big one: 1000x972  191 KB 300x290  30 KB. Big one: 1000x966  213 KB

Силовые элементы охлаждаются отдельным низкопрофильным радиатором.

450x191  35 KB. Big one: 1500x638  216 KB

В качестве термоинтерфейса использованы две полосы прокладок. Прижим сильный и равномерный, что можно записать в плюсы новинки.

450x212  42 KB. Big one: 1500x708  273 KB

«Бэкплейт» в основном выполняет роль опорной пластины и ничего более, а жаль: термопрокладка способствовала бы снижению нагрева VRM.

450x262  45 KB. Big one: 1500x872  399 KB

Печатная плата

MSI Radeon RX 570 Mech 2 8G OC построена на полноценной печатной плате старшей модели Radeon RX 580 Gaming X, оставляя запас для разгона.

450x237  54 KB. Big one: 1500x789  441 KB

Применяется качественная элементная база Military Class, в которую входят твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.

450x234  50 KB. Big one: 1500x780  400 KB

При внимательном изучении PCB можно отметить новую ревизию печатной платы 1.4 и отсутствие одного коннектора для подсветки.

450x167  36 KB. Big one: 1500x555  278 KB

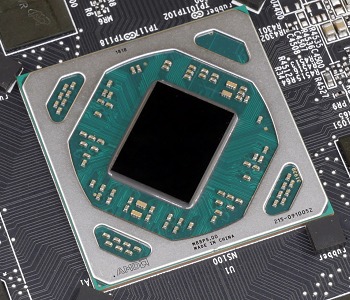

Сердцем героя обзора стал графический процессор Polaris 20 XL, произведенный по 14 нм техпроцессу на 18-й неделе 2018 года. Он включает 2048 шейдеров, 32 блока растеризации и 128 текстурных блоков.

450x294  86 KB. Big one: 1500x980  450 KB

Подсистема питания построена по усиленной схеме «6+2+1», в которой шесть фаз отведены на графический процессор, две на видеопамять, одна на микросхему PLL.

450x211  43 KB. Big one: 1500x702  331 KB

За управление и регулировку напряжения отвечает достаточно популярный ШИМ-контроллер uP9505P.

450x234  65 KB. Big one: 768x400  102 KB

MSI Radeon RX 570 Mech 2 8G OC оснащена 8 Гбайт видеопамяти стандарта GDDR5. Данный объем набран восемью микросхемами производства Micron с маркировкой 8IB77 D9VVR. Согласно официальному ресурсу напряжение составляет 1.5 В, рабочий диапазон температур 0 – 95°C.

450x267  43 KB. Big one: 1000x595  111 KB

Тактовая частота памяти составляет 1750 МГц, эффективная частота – 7000 МГц.

450x326  59 KB. Big one: 1500x1088  428 KB
