Вступление

Мы продолжаем цикл материалов, посвященных мини-ПК в кастомном корпусе с процессором Ryzen 5 2400G. Ранее было рассказано о выборе комплектующих и причинах такого подбора, о разгоне DDR4 и оптимизации параметров BIOS для системы AMD Ryzen. Теперь же, закончив с теорией и результатами разгона оперативной памяти, переходим к самому интересному и, может быть, даже главному материалу, в котором изучим встроенное графическое ядро Radeon RX Vega и воздействие основных параметров на производительность в играх и бенчмарках.

реклама

В качестве тестовых программ выбор пал на 3DMark (пакет Sky Diver) и WoT enCore с настройками Medium. Благодаря оптимальным опциям указанные бенчмарки демонстрируют высокие результаты и комфортные 60 кадров в секунду в разрешении Full HD, что позволяет точнее отслеживать поведение разгона и влияние изменения мало-мальского параметра на подсистему. Кроме того, эти тесты может установить любой желающий и сравнить результаты с данными, полученными мною.

Но прежде чем перейти к сухим цифрам, напомню о тестовой конфигурации. В нее входят:

  • Процессор: AMD Ryzen 5 2400G;
  • Материнская плата: MSI B350I Pro AC;
  • Оперативная память: Samsung DDR4 2133 МГц M378A5143DB0-CPB OEM, D-die;
  • Видеокарта: встроенное графическое ядро Vega 11 (APU AMD R5 2400G);
  • Система охлаждения: Noctua NH-L9a-AM4 с вентилятором NF-A9x14 PWM;
  • Накопитель: Western Digital Blue WDS250G2B0B M.2 SSD 250 Гбайт;
  • Блок питания: Realan lr1109 120W + адаптер AC-DC ADP-43AB Rev A1 150W;
  • Корпус: кастомный.

Встроенное графическое ядро Radeon RX Vega 8/11

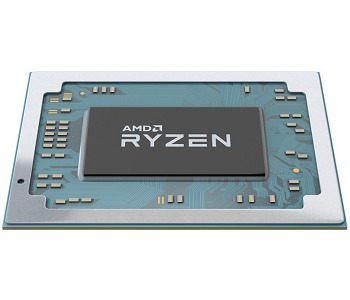

Центральные процессоры AMD Ryzen 3 2200G и Ryzen 5 2400G стали первыми полноценными APU решениями, соединившими на одной подложке CPU с архитектурой Zen и графический ускоритель Vega. И теперь в одном кристалле объединены не два модуля CCX, а тандем из CCX и iGPU, функционирующий на общей внутренней шине Infinity Fabric.

Инженерам пришлось изрядно потрудиться, чтобы в Raven Ridge при сохранении площади кристалла ~218 мм2 объединить Zen и Vega. Но если в случае процессорной части изменения практически отсутствовали, то видеоядро было изрядно доработано.

400x186  32 KB. Big one: 780x363  78 KB

Младший AMD Ryzen 3 2200G помимо лишения технологии SMT получил менее производительное ядро Radeon RX Vega 8 с 512 потоковыми процессорами, 16 растровыми и 32 текстурными модулями, функционирующими на частоте 1100 МГц.

Старший Raven Ridge в виде Ryzen 5 2400G выглядит интереснее благодаря сохранившейся многопоточности SMT и более мощному iGPU Radeon RX Vega 11 с 704 потоковыми процессорами, 16 растровыми и 44 текстурными модулями с частотой 1240 МГц.

В итоге инженеры взяли десктопный вариант Radeon RX Vega 64 и урезали общее число блоков до необходимых 8 и 11 соответственно, отказались от HBM2 и пересадили на другую шину памяти.

450x216  130 KB. Big one: 1401x674  813 KB

Именно благодаря тому факту, что встроенная графика находится на общей внутренней шине Infinity Fabric, функционирующей на одной частоте с контроллером, любое изменение параметров оперативной памяти сказывается на производительности iGPU, а это в свою очередь влияет на FPS в играх.

Объем видеопамяти и режим работы памяти

В большинстве материнских плат для процессоров AMD Ryzen 3 2200G и Ryzen 5 2400G можно выделить и зарезервировать для системы часть оперативной памяти, отдав ее встроенному графическому ядру.

На примере модели MSI B350I Pro AC: объем ОЗУ варьируется от 64 Мбайт до 2 Гбайт.

450x219  14 KB. Big one: 601x293  20 KB

Но не везде верхний предел ограничен таким значением. К примеру, на некоторых материнских платах Gigabyte объем выделенной памяти может доходить до 16 Гбайт! Но нужно ли столько системе?

реклама



С другой стороны, можно добиться курьезной картины. Особенно забавна ситуация, когда ПК использует всего 4 Гбайт оперативной памяти, а наш герой выделяет аж половину данного объема (два гигабайта!) под VRAM встроенной графике. И оно работает!

435x71  12 KB. Big one: 435x71  12 KB

Параллельно было решено в очередной раз продемонстрировать влияние режима многоканальности памяти. Пусть это и очевидно, но повторение – мать учения. Как мы знаем, использование одной планки DRAM гарантирует одноканальный режим работы, а при двух модулях оперативной памяти – двухканальный. Но как это отражается на производительности iGPU?

Вы еще не забыли, что встроенная графика «сидит» на шине памяти? От нее нам достается не только частота. Так вот, в первом случае ширина канала составляет всего 64 бит, а пропускная способность снижается вдвое – до 27.2 ГБ/с. Установка пары модулей ОЗУ увеличивает данные характеристики до 128 бит и 54.4 ГБ/с соответственно.

реклама

Хотя объем выделенной VRAM никак не сказывается на закраске текстур. Сравните Radeon RX Vega 11 с 512 Мбайт…

600x387  224 KB. Big one: 809x523  92 KB

… и при прочих равных с 2048 Мбайт.

600x385  214 KB. Big one: 813x523  84 KB

Само тестирование проводилось в следующих вариациях (при наиболее востребованных объемах видеопамяти 512 Мбайт, 1024 Мбайт и 2048 Мбайт и тактовой частоте DRAM 3400 МГц):

  • Одноканальный, 4 Гбайт ОЗУ (один модуль);
  • Одноканальный, 8 Гбайт ОЗУ (один модуль);
  • Двухканальный, 8 Гбайт ОЗУ (два модуля);
  • Двухканальный, 16 Гбайт ОЗУ (два модуля).

реклама

Из тестирования выбывает двухканальный режим с двумя модулями по 2 Гбайт памяти, потому что найти 2 х 2 оказалось проблематично, но включен наивысший из возможных режимов с 2 х 8 Гбайт при 2048 Мбайт.

3DMark Sky Diver

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

WoT enCore

Medium Graphics Quality
Performance raiting, points
Больше – лучше


Включите JavaScript, чтобы видеть графики

реклама

Как можно заметить, наиболее катастрофическая ситуация происходит при ограничении количества выделенной памяти для встроенной графики до 512 Мбайт. Особенно чувствителен бенчмарк 3DMark, падение производительности в котором достигает 70%! Видеоядру Radeon RX Vega 11 не хватает VRAM для хранения текстур большего объема, что отражается на FPS, заметно и возросшее число разрывов кадра.

Однако есть и хорошие новости. По умолчанию любая материнская плата действует согласно встроенной инструкции и выставляет номинальные 1024 Мбайт, которых вполне достаточно для комфортного уровня.

Ручное управление и повышение выделенного объема видеопамяти до 2048 Мбайт заметного эффекта не дает, но только здесь: в более ресурсоемких приложениях средняя производительность вырастает на 2-5%.
