Система охлаждения

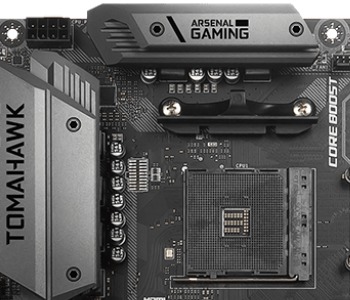

Все охлаждение строго зонировано: большой радиатор отвечает за основные процессорные фазы, маленький занимается фазами графического ядра. И поскольку ШИМ-контроллер у нас продвинутый, то просматривать температуры можно через любую программу, поддерживающую мониторинг.
Но увидите вы не температуру драйверов или мосфетов, а температуру ШИМ-контроллера. Конечно, за счет поддержки спецификаций питания AMD SVI2 контроллер оснащен защитой от перегрева, которая и отрабатывает экстренные ситуации.
реклама
PCH охлаждается собственным радиатором монолитной конфигурации.
Тип термоинтерфейса – липкая субстанция, а не терможвачка или термопрокладка.
В штатном режиме нагрев чипсета невысок из-за сниженного до 4.8 Вт уровня TDP.
Силовые цепи поделены на две части: вертикальную и горизонтальную. Количество сборок под этими радиаторами неравное, и из-за этого нагрев происходит неравномерно.
реклама
Доступное под систему охлаждения место
Для установки кулера важно знать размеры системы охлаждения и расстояние между ней и процессорным разъемом AM4. Что ж, такие вопросы часто появляются у потенциальных покупателей, поэтому отвечаем на них фотографиями.
Между центром сокета и краем вертикального радиатора системы охлаждения цепей питания доступно как минимум 5.5 см.
Между центром процессорного разъема и крайним слотом оперативной памяти доступно около 5.5 см.
Верхний радиатор системы охлаждения находится на расстоянии 6.2 см от центра сокета.
Тестовый стенд
Тестирование MSI B450 Tomahawk (AMD B450, Socket AM4) проходило в составе следующей конфигурации:
- Процессор: AMD Ryzen 7 2700X;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 G.Skill SniperX, 2 x 8 Гбайт;
- Видеокарта: MSI Radeon RX 580 Mech 2 8G OC;
- Накопители:
- SSD Samsung 850 Evo 250 Гбайт;
- Samsung 960 Evo 500 Гбайт;
- Seagate Desktop SSHD 4 Тбайт;
- Блок питания: Corsair AX1500i 1500 Ватт;
- Операционная система: Microsoft Windows 10 x64.
Температура подсистемы VRM замерялась внешним термометром с выносными датчиками после теста LinX.
Разгон и температурный режим
Основная задача материнских плат – это обеспечение питанием процессора, удобное меню BIOS и прочие возможности по доступной цене. Конечно, все пункты следует писать через один, но иногда они все же совмещаются.
реклама
Для начала мы проверим системную плату MSI в штатном режиме с наиболее требовательным процессором AMD нового поколения – Ryzen 7 2700X. Заодно выясним, как прогревается система питания и на каких частотах работает ЦП.
Согласно спецификации, Ryzen 7 2700X выделяет 95 Вт тепла, а потребляет чуть больше. Штатное напряжение обычно колеблется от 0.9 до 1.4 В с хвостиком. Но даже с таким заданием ШИМ-контроллер без обдува почти получил тепловой удар.
Его температура на короткий момент выросла до 104°C, и это произошло в идеальных условиях, когда материнская плата не стоит в тесном корпусе, а находится на открытом стенде с температурой окружающей среды 24°C.
Надо пояснить, что в этот момент сами радиаторы были едва теплыми, слабым местом стал именно ШИМ-контроллер и связано это с дополнительной нагрузкой, когда одна из фаз (а точнее, драйвер) расположена внутри него.
Стоило поставить вентилятор и направить его на ШИМ-контроллер, как температуры компонентов пришли в норму. В таком виде система вела себя стабильно и предсказуемо.
Общий разгон ничем не отличился от более дорогих материнских плат на чипсете AMD X470 – все те же 4.2 ГГц в случае процессора и 3466 МГц по памяти.
Правда, при долгой нагрузке выяснилось, что оперативная память на такой частоте работает не идеально, местами выдавая ошибки.
После снижения ее частоты до 3400 МГц удалось выставить оптимальные тайминги и закрепиться. И здесь мне видится проблема не в самой материнской плате, а в версии кода AGESA. Однако часть проблемы кроется в скудных настройках напряжений и опций в BIOS.
Ради чистоты эксперимента удалось запустить материнскую плату MSI B450 Tomahawk и на большей частоте, нежели 3466 МГц.
К слову, о скорости работы чипсетных линий PCIe – у меня для вас печальное известие. Пропускная способность у них невысокая. Даже не самый скоростной SSD Samsung 960 Evo развивает всего 1276 Мбайт/с на чтение и запись.
Другое дело, когда накопитель находится в слоте М.2 – скорости соответствуют заявленным характеристикам.
Неплохо себя показал и USB 3.1, выдав приличные величины.
Возможности BIOS
Полный список настроек разгона:
Бросается в глаза скудность настроек напряжений, и это связано с рекомендациями AMD по дизайну материнских плат на новом чипсете. Компании не нужно острое соперничество между AMD Х470 и AMD B450, поэтому более половины настроек из B450 убрано. Увы, исчезли даже адаптивный и оффсет режимы для процессора, оставлена лишь ручная регулировка.
Типы присутствующих в BIOS напряжений и их диапазон регулировок:
|
|
CPU Core Voltage | от 0.9 В до 1.55 В с шагом 0.0125 В |
CPU NB/SoC Voltage | от 0.9 В до 1.30 В с шагом 0.0125 В |
CLDO_VDDP Voltage | от 0.7 В до 1.40 В с шагом 0.005 В |
Dram Voltage | от 0.8 В до 2.00 В с шагом 0.01 В |
Dram VPP Voltage | от 1.24 В до 3.00 В с шагом 0.01 В |
Dram CH_A Vref Voltage | от 0.12 В до 1.235 В с шагом 0.005 В |
Dram CH_B Vref Voltage | от 0.12 В до 1.235 В с шагом 0.005 В |
Режим Load Line представлен в виде девяти ступеней.
Система мониторинга
На материнской плате установлено четыре разъема для подключения устройств охлаждения. Два основных – это коннекторы процессора и помпы, два вспомогательных – для различного типа вентиляторов. Все они четырехконтактные и управляются по DC/PWM принципу. К сожалению, точных данных о максимальной силе тока на разъеме для помпы SMI не дает.
CPU Q-Fan Control
Каждый вентилятор можно настроить по следующим параметрам:
- Тип подключения;
- Время отклика на увеличение и уменьшение оборотов в долях секунд.
Не менее легко на лету переключается и тип управления, линейный или «умный» с подстройкой по пользовательским точкам. Если на заданной величине напряжения вентилятор не может поддерживать скорость вращения крыльчатки, то он останавливается.
Заключение
Итак, какой же вывод можно сделать по итогам знакомства с MSI B450 Tomahawk? Бюджетно и нормально, и с учетом ориентировочной стоимости, которая не должна сильно отличаться от цены MSI B350 Tomahawk Plus, можно брать. Но учтите, что без дополнительного охлаждения зоны ШИМ-контроллера возможны сбои из-за перегрева последнего. Либо использовать новинку с процессорами AMD среднего ценового диапазона с 4-6 ядрами, тогда нагрев будет меньше и без обдува.
Но все мы прекрасно знаем, как экономят пользователи: брать процессор под максимальный разгон и вставлять его не в топовую, а среднюю по стоимости материнскую плату считается нормой. Поэтому MSI B450 Tomahawk обязательно попадет в поле зрения. В таком случае стандартные частоты 4.2 ГГц для CPU и 3200 МГц для памяти возьмутся с ходу, а большего от доступной модели и требовать не стоит.
Кроме того, в будущем с выпуском новых версий AGESA ситуация со стабильностью работы оперативной памяти на частотах выше 3200 МГц может измениться в лучшую сторону. Еще один потенциальный плюс?
Может не устроить:
- Для серьезного разгона требуется активное охлаждение ШИМ-контроллера;
- Ограниченные настройки напряжений в BIOS;
- Отсутствие полноценного POST-индикатора;
- Всего пять портов USB на задней панели;
- Для отключения RGB подсветки нужно устанавливать программу;
- Неудачное для форм-фактора ATX расположение слота М.2;
- В инструкции нет данных о максимальной мощности разъема Pump;
- Закрытые слоты PCIe 1х без возможности установить более длинные устройства (например, NVMe SSD в дочерней плате PCIe);
- Нет видеовыхода DisplayPort;
- При использовании М.2 отключаются порты SATA5 и SATA6.
Положительные моменты:
- Отсутствуют значимые недостатки в дизайне и работе;
- Высокая скорость портов USB 3.1 и М.2;
- LED индикация прохождения POST;
- Наличие USB 3.1 Type A и Type C;
- Поддержка М.2 как NVMe, так и SATA;
- Нормальные защелки с обеих сторон на разъемах Dimm;
- Возможность обновления BIOS без памяти, процессора и видеокарты.
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI B450 Tomahawk.
