Тест MSI Radeon RX 570 Mech 2 8G OC

Тестовый стенд

Тестирование видеокарты проходит в составе следующей конфигурации:

• Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
• Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
• Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
• Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
• Блок питания: Corsair RM850x, 850 Ватт;
• Корпус: Phanteks Evolv ATX Black;
• Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

• Операционная система: Windows 10 x64;
• Драйвер видеокарты: AMD Radeon Adrenalin 18.7.1;
• Вспомогательные утилиты:
• GPU-Z v. 2.10.0;
• Heaven Benchmark 4.0;
• MSI Afterburner v4.4.0;
• MSI Kombustor 3.5.2.1.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты и разгон

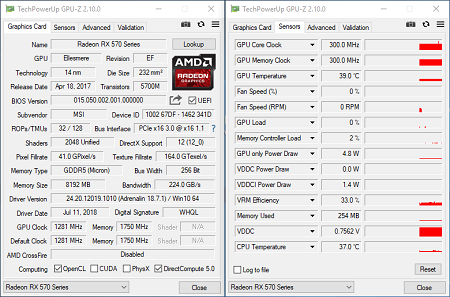

В наименовании видеокарты MSI Radeon RX 570 Mech 2 8G OC не зря упомянут префикс «ОС», подразумевающий заводской разгон. По умолчанию тактовая частота графического ядра повышена с 1244 МГц до 1281 МГц, но при использовании фирменной утилиты MSI Gaming APP и активации режима «OC Mode» она увеличится до 1293 МГц. А с нею до 1775 МГц возрастет и частота видеопамяти, номинал которой 1750 МГц.

При повседневной работе за компьютером и незначительной нагрузке на графическую часть система охлаждения новинки бездействует и функционирует в пассивном состоянии благодаря технологии Zero Frozr.

В таком режиме были получены следующие результаты:

• 39°C и 0 об/мин при работе с документами MS Office;
• 44°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

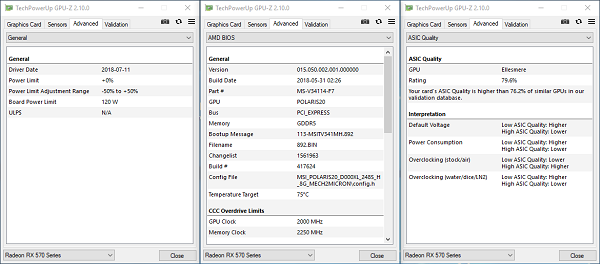

Приведем подробные характеристики микропрограммного обеспечения MSI Radeon RX 570 Mech 2 8G OC. Показатель уровня ее TDP равен 120 Вт, «качество кристалла» – 79.6%.

Теперь проверим MSI Radeon RX 570 Mech 2 8G OC в полевых условиях и узнаем ее возможности. А они оказались в меру хороши и сбалансированы.

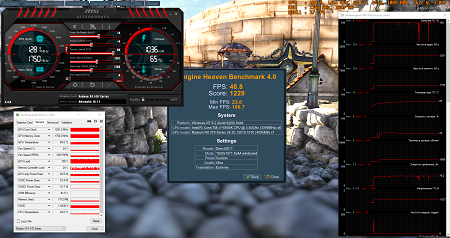

Новинка честно бустит до 1281 МГц и уверенно держит планку: до отметки в 55°C система охлаждения простаивает, а затем вентиляторы за несколько секунд раскручиваются до 1200 об/мин и стабилизируются на значении 1100 об/мин. Стоит ли говорить, что их едва слышно даже на открытом стенде? В таком состоянии модель MSI прогревается до 66°C по графическому процессору и до 80°C по силовой части, что заслуживает похвалы.

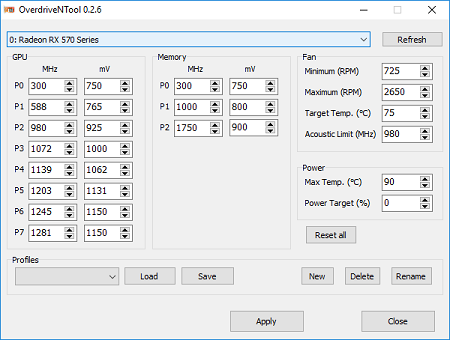

Несмотря на зашитое для максимальной производительности в пункте P7 напряжение 1.15 В, графический процессор работает при 1.03-1.06 В и комфортно себя чувствует. Анализировать потребление по GPU-Z некорректно – оно не соответствует действительности. Если утилита «рисует» 80-90 Вт, то по показаниям ваттметра потребление достигает штатных 120 Вт, а общее потребление ПК доходит до 200-220 Вт в зависимости от бенчмарков.

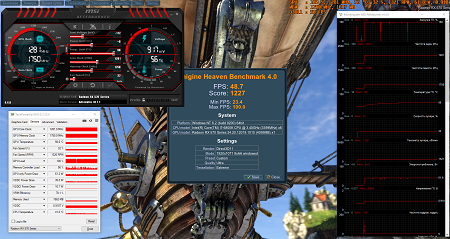

Чтобы проверить «запас прочности» системы охлаждения, выкрутим обороты вентиляторов на 100%. Скорость вращения фирменных моделей с технологией Torx 2.0 ограничена отметкой 2600 об/мин. Ее можно обойти, но это не наша задача. В итоге удается сбить температуру, снизив до 55°C и 62°C для GPU и VRM соответственно.

Моим любимым занятием является даунвольтинг видеокарт семейства AMD Radeon RX и оптимизация BIOS. До последнего пункта, к сожалению, мы не дойдем, а вот поиграть с параметрами MSI Afterburner можем. Настройка «Core Voltage» управляет оффсетом напряжения, что снижает его значение в простое и при нагрузке.

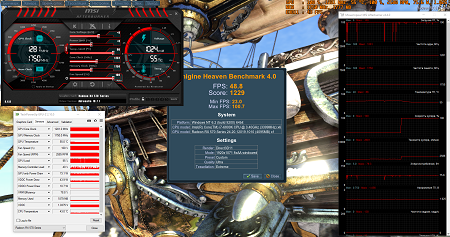

Видеокарта MSI Radeon RX 570 Mech 2 8G OC проходит все тесты при 0.92 В, остается лишь дополнительно настроить кривую вентиляторов таким образом, чтобы при минимальном уровне шума новинка охлаждалась эффективно. В итоге при 1300 об/мин она прогревается только до 56°C, а благодаря сниженному напряжению температура зоны VRM едва достигает 68°C.

Итак, штатные возможности MSI Radeon RX 570 Mech 2 8G OC как минимум хорошие, а что с разгоном? Пусть модель не позиционируется как решение исключительно для оверклокинга, но мы попробуем.

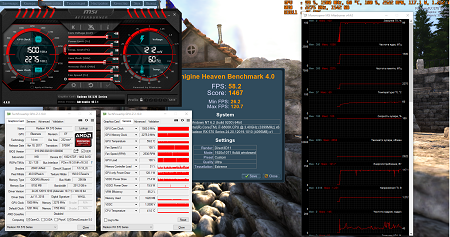

Разгонный потенциал оказался настолько суров, что пришлось искать помощи «на стороне», но даже сторонние утилиты меня не спасли. А все потому, что видеопамять уперлась в край ползунка по разгону в положении 2275 МГц! . Модифицировать BIOS под новые нужды не оставалось времени, поэтому этим и ограничимся.

Ядро нашего образца разогналось не менее отлично: при напряжении 1.212 В и Power Limit +50% удалось добиться стабильности при 1500 МГц. Однако об уровне потребления лучше и не говорить, а обороты СО пришлось фиксировать при 100%.

Посмотрим на результаты MSI Radeon RX 570 Mech 2 8G OC в популярных бенчмарках.

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК-термометра.

Результаты исследования потенциала системы охлаждения.

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Заключение

Видеокарта MSI Radeon RX Mech 2 является представителем ограниченной серии, и, возможно, до российского рынка не доберется. А жаль, ведь у компании получилась многообещающая модель, занявшая свою нишу и предлагающая хорошие характеристики.

Что же предлагает MSI Radeon RX 570 Mech 2 8G OC в сравнении с версиями Radeon RX 570 Armor и Radeon RX 570 Gaming? Улучшенную систему охлаждения первой, топовые вентиляторы и печатную плату второй. Тандем удался, потенциал реализован, воплощение гармонично.

Компания MSI не перестает удивлять вариантами от мала до велика, среди которых любой геймер найдет видеокарту по возможностям и оснащению. К ним присоединился еще один графический ускоритель, который осложняет выбор. Но разве конечный пользователь от этого проиграет?
