Слоты оснащены классическими защелками с обеих сторон, которые не конфликтуют с длинномерными видеокартами с толстыми силовыми пластинами.
Для рассматриваемой платы MSI обещает поддержку до 64 Гбайт памяти в двухканальном режиме. Поддерживается память с частотой до 2666 МГц включительно, более высокие множители в BIOS отсутствуют – это полностью соответствует спецификациям набора системной логики Intel B360. Отмечу, что доступ к таймингам и напряжениям памяти, а также напряжениям VCCSA и VCCIO не заблокирован.

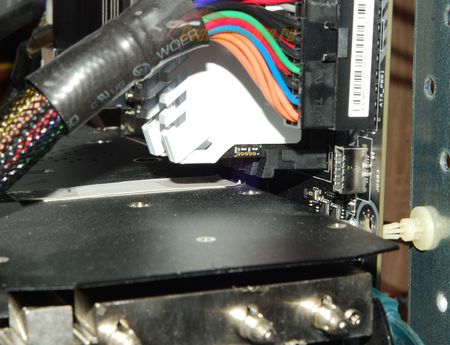

Под разъемом основного питания ATX установлена одна колодка USB 3.1 Gen1, выполненная в новом форм-факторе Type С (не нужно путать с Type C, который используется в мобильных устройствах и так далее).
реклама
Колодка этого типа надежней, чем традиционные голые штырьки, но она обеспечивает работу только одного порта, а ценники на устройства под нее далеки от демократичных.
Например, Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 на момент написания этих строк продается на Amazon по цене $22.49. Да и китайцы на AliExpress не слишком стесняются в своих запросах – самый дешевый кабель NoName стоит $12.49 (для сравнения, 20-контактный кабель старого стандарта можно найти за $4).

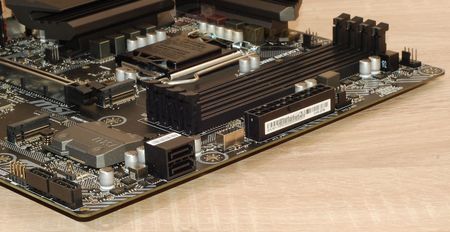

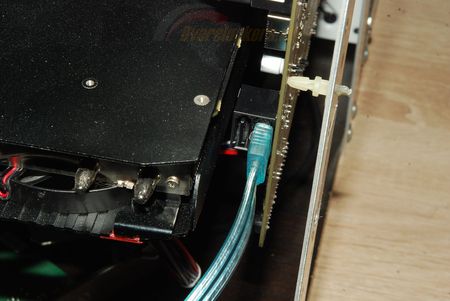

Ниже установлено два SATA, ориентированных параллельно плоскости платы («лежачие» разъемы), а в самом низе платы - еще два SATA, ориентированных перпендикулярно к плоскости платы. Установка длинномерной видеокарты с массивной системой охлаждения приводит к тому, что закрывает доступ к обоим «лежачим» SATA.

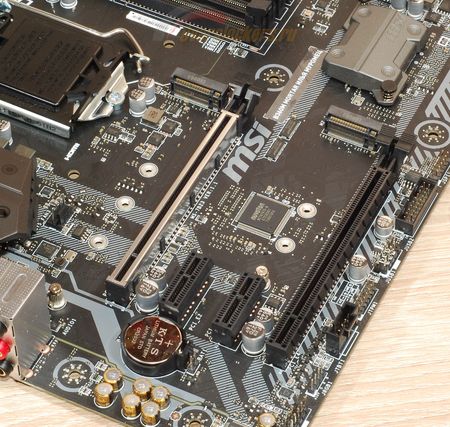

Помимо четырех SATA 6 Гбит/с, на MSI B360M Mortar Илья Муромец установлено два посадочных места M.2.
В обоих допускается установка устройств с интерфейсом PCI-Express 3.0 (до четырех линий), в том числе SSD, работающих по протоколам NVMe и AHCI. В верхний M.2 также можно установить SATA SSD, при этом отключается разъем SATA с маркировкой «SATA2», нижний M.2 работает только при условии незадействовании нижнего PEG. Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм, 22 х 80 мм, а в верхнем M.2 – и 22 х 110 мм.

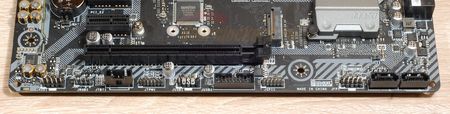

По нижнему краю платы мы обнаружим (справа налево):
реклама
- Два SATA 6 Гбит/с;
- Две колодки для подключения фронтальной панели корпуса системного блока (одна – кнопки включения и перезагрузки, индикаторы активности, вторая, над SATA – системный динамик);
- Колодку JSPI1 для прямого программирования BIOS (об этом ниже в соответствующем разделе);
- 20-контактную колодку USB 3.1 Gen 1 (переименованный некоторое время назад USB 3.0);
- 9-контактную колодку для подключения двух портов USB 2.0;
- Колодку для подключения модуля шифрования TPM;
- Колодку для подключения дополнительной платы расширения Thunderbolt;
- Колодку для подключения внешней декоративной подсветки JRGB1;
- Колодку фронтальной аудиопанели корпуса системного блока.
Правый край платы не закрыт какими-либо кожухами, полностью отведен под аудиотракт и изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.

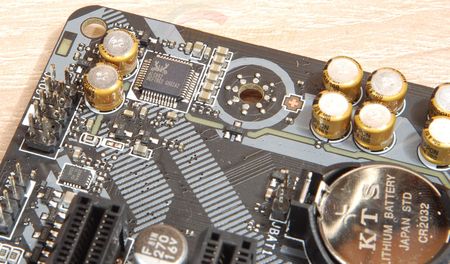

Что для меня оказалось сюрпризом, так это использование старого восьмиканального аудиоконтроллера Realtek ALC892, тут даже дополнительных усилителей нет. В качестве некоей моральной компенсации предлагается обходиться жидкостными конденсаторами Nichicon и тем, что аудиоразъемы задней интерфейсной панели позолочены.
Гигабитный сетевой контроллер размещен за задней интерфейсной панелью.
В его роли выступает гигабитный Intel i219V.
