Тестирование материнской платы MSI B360M Mortar Илья Муромец: Intel B360, LGA 1151 и Coffee Lake (страница 4)

Подсистемы питания процессора и оперативной памяти

Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. Инженеры MSI применили один интересный прием, известный еще по платам по Intel Sandy Bridge – в цепь питания CPU VCore процессора добавлена «лишний» дроссель, который на самом деле относится к второстепенному напряжению VCCIO.

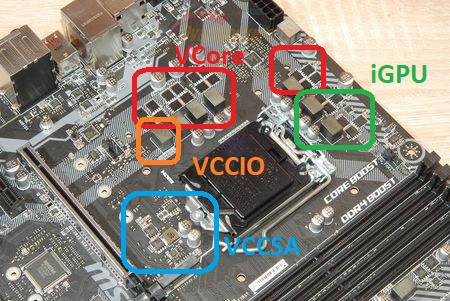

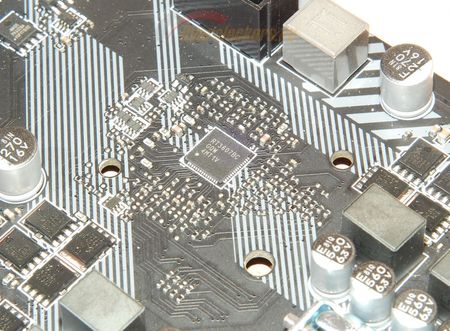

На рассматриваемой плате питание процессора построено по схеме: однофазный независимый преобразователь VCCSA, однофазный независимый преобразователь VCCIO, четырехфазный VCore и двухфазный iGPU под управлением общего ШИМ-контроллера Richtek RT3607BC.

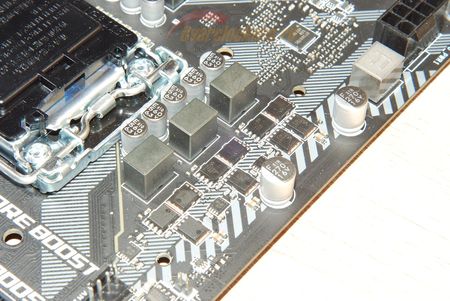

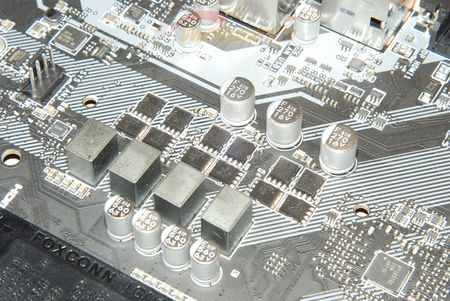

В качестве силовых элементов на каждую фазу VCore установлено по два Sinopower SM4503 и Sinopower SM4337, в iGPU – по одному Sinopower SM4503 и два Sinopower SM4337 (также в iGPU имеется два внешних драйвера фаз).

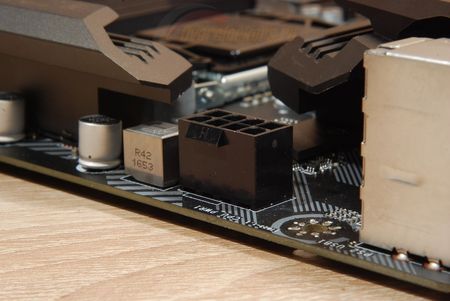

Нужно отметить то, что разъем дополнительного питания ATX, через который запитывается VRM процессора, развернут защелкой в наружу, что может доставить проблемы в некоторых тесных корпусах.

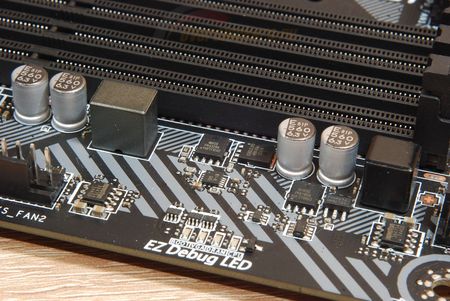

Однофазное питание памяти работает под управлением ШИМ-контроллера с маркировкой «8Y=4L», возможно, производства, Richtek.

В качестве мосфетов – один Nikos PK632BA и один Nikos PK816BA

Дизайн, прочая элементная база и особенности

На плате распаяно четыре слота памяти DDR4.

Сигнальные линии, идущие от процессора к слотам оперативной памяти, дополнительно изолированы от остальной части платы специальными участками, лишенными токопроводящих слотов. Но наличие MSI DDR4 Boost смотрится на данной плате странно: это должно защищать память от электромагнитных наводок и улучшать разгонный потенциал для достижения высоких частот, но перед нами-то плата на Intel B360, где этих самых высоких частот нет априори.
