Задняя интерфейсная панель
Задняя панель тоже оказалась с сюрпризами: здесь нет ни одного USB 3.1 Gen 1 (USB 3.0) – вместо них установлено четыре USB 2.0.
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 2.0;
- Один DVI-D;
- Один DisplayPort и HDMI;
- Один сетевой порт RJ-45 и два USB 2.0;
- Два USB 3.1 Gen2 – Type A и Type C;
- Блок аудиоразъемов.
Слоты расширения
На плате установлено четыре слота PCI-Express:
реклама

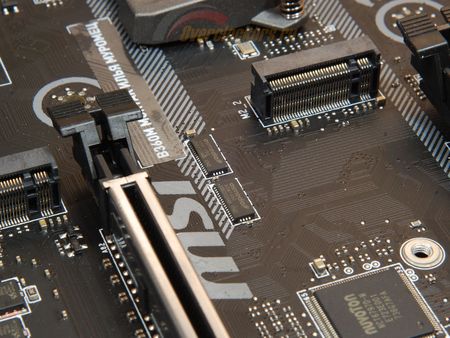

Из двух PEG подключен к процессору только один – верхний (PCI-Express 3.0 x16). Второй PEG подключен к набору системной логики Intel B360 и пользуется четырьмя линиями PCI-Express 3.0, которые делит с нижним M.2. За переключение отвечают две микросхемы-«свитча» ASMedia ASM1480.
Пользователю придется выбирать, что использовать.
В обоих M.2 допускается установка устройств с интерфейсом PCI-Express 3.0 (до четырех линий), в том числе SSD, работающих по протоколам NVMe и AHCI. В верхний M.2 также можно установить SATA SSD, при этом отключается разъем SATA с маркировкой «SATA2», нижний M.2 работает только при условии незадействовании нижнего PEG. Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм, 22 х 80 мм, а в верхнем M.2 – и 22 х 110 мм.

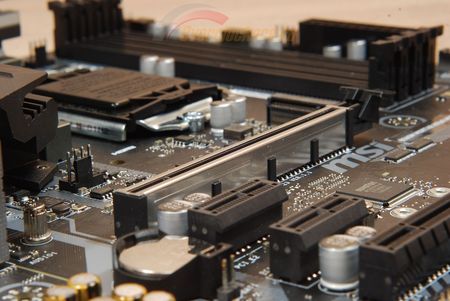

Верхний PEG оснащен защитным алюминиевым кожухом, который по замыслу инженеров должен принимать на себя нагрузку от тяжелых видеокарт с массивной системой охлаждения. Такая усложненная конструкция получила название "MSI PCI-E Still Armor".
Аппаратная составляющая BIOS
реклама
На плате распаяна одна несъемная микросхема флеш-памяти BIOS Winbond 25Q128 объемом 128 Гбит и располагается она у нижнего края.

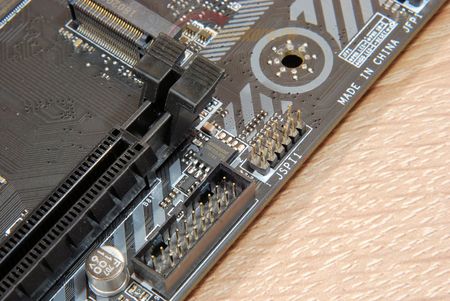

Рядом с ней мы видим колодку JSPI1 для подключения программатора, что позволяет производить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы.
