Дизайн и особенности платы, декоративная подсветка

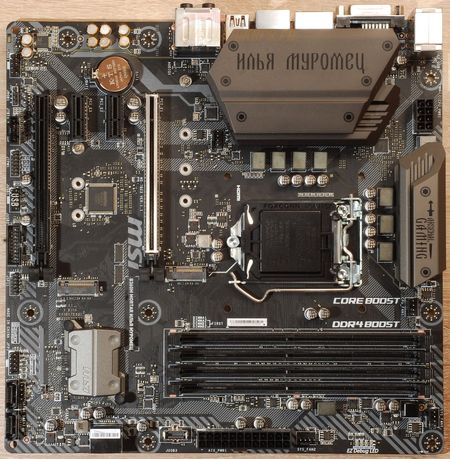

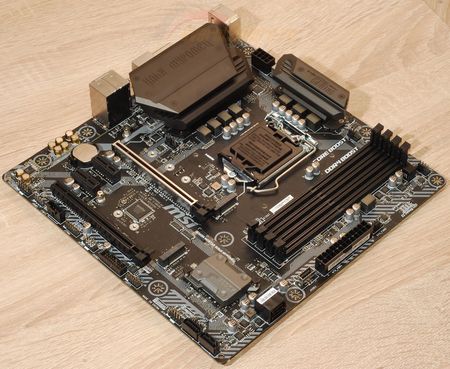

Сама плата выполнена в типичном для плат MSI линейки Arsenal Gaming дизайне. Кроме как по надписи на радиаторе и наклейке на текстолите платы, никак нельзя понять, что перед нами какой-то «эксклюзив».
От себя замечу, что даже сама печатная плата (PCB) не является индивидуальным решением, точно такая же используется, например, в MSI B360M Mortar Titanium – даже радиаторы той же конструкции, только цветовая гамма иная.
реклама

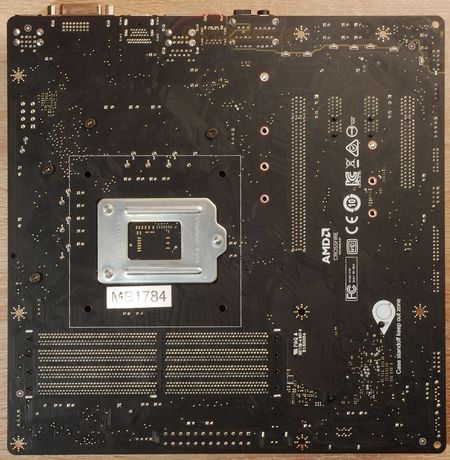

Декоративная подсветка на плате реализована, но – в весьма усеченном варианте. Встроенная подсветка представлена распаянной с тыльной стороны платы цепочкой светодиодов вдоль аудиотракта:

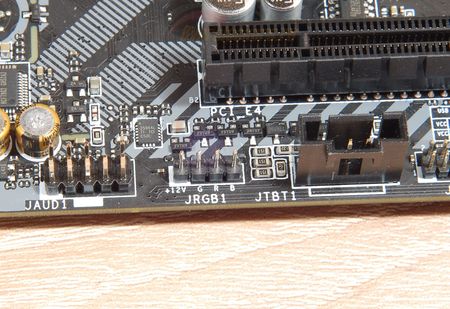

Для подключения внешней светодиодной подсветки на плате в левом нижнем углу установлен один разъем JRG1.

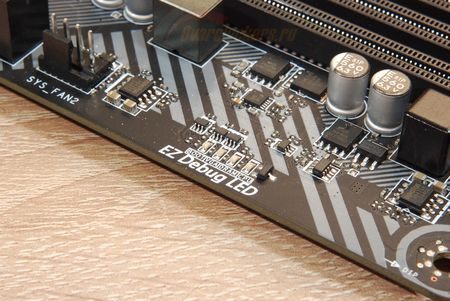

К подсветке можно отнести еще и четыре светодиода с лицевой стороны платы над разъемом основного питания ATX, относящихся к технологии MSI EZ Debug.
реклама
Светодиоды с маркировкой "CPU", "DRAM", "VGA", "BOOT" загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы - своеобразный сильно упрощенный вариант индикатора POST-кодов. Светодиоды MSI EZ Debug загораются только в момент запуска системы и затем гаснут, в работающей системе они не светятся.
Управление подсветкой можно осуществлять только из среды операционной системы Windows, для чего необходимо установить фирменное приложение MSI Mystic Light 2.
К сожалению, разъем для подсветки на плате и цепочка светодиодов управляются только совместно. Зато приложение отлично определило и позволило управлять подсветкой тестового комплекта памяти Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W).
Распаянная с тыльной стороны платы цепочка светодиодов по умолчанию светится красным, можно выбрать другой цвет и сменить режим (плавная пульсация, резкое мигание, несколько вспышек с промежутком и т.д.). К сожалению, есть проблемы с точностью цветопередачи, например, желтый идет с зеленоватым оттенком.
Да еще само размещение светодиодов вносит свой вклад: свечение от них проходит свозь текстолит, из-за чего синий превращается в светло-синий, а бирюзовый – в зеленый. Впрочем, такое явление периодически встречается среди материнских плат, так что это не особенность исключительно рассматриваемой MSI B360M Mortar Илья Муромец.
