Система охлаждения

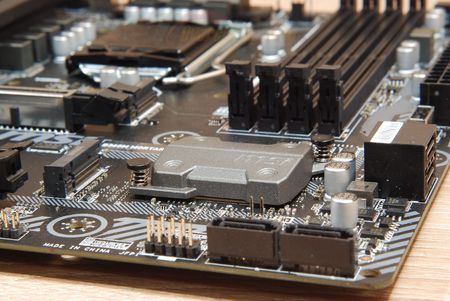

На плате установлено три радиатора. Радиатор, установленный на микросхеме набора системной логики Intel B360, очень компактный, по сути, представляет собой просто брусок алюминиевого сплава. Закрепляется он на плате с помощью двух подпружиненных пластиковых «гвоздиков».
На подсистеме питания процессора установлены два отдельных радиатора из алюминиевого сплава, не связанных друг с другом ни теплотрубкой, ни декоративными пластиковыми накладками, фиксация на плате обеспечивается с помощью винтов – по два на каждый радиатор.
реклама
Если радиатор над процессорным разъемом еще вполне умеренных разъемов, то вот сбоку – очень крупный и нависает над корпусами разъемов задней интерфейсной панели.
Инженеры MSI даже разместили на тыльной стороне большого радиатора дополнительную прокладку, чтобы не было прямого контакта с алюминием корпусов разъемов, но она практически не задействуется. Конструкция обоих радиаторов, не смотря на их сложную форму, монолитная, ни клей, ни припой здесь не используются.

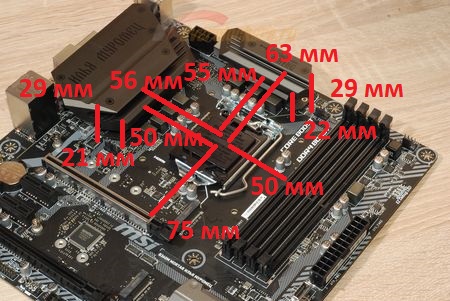

Расположение отверстий для крепления систем охлаждения процессора полностью совпадает с предыдущими поколениями LGA115*. Системе охлаждения процессора необходимо вписываться в следующие габариты:

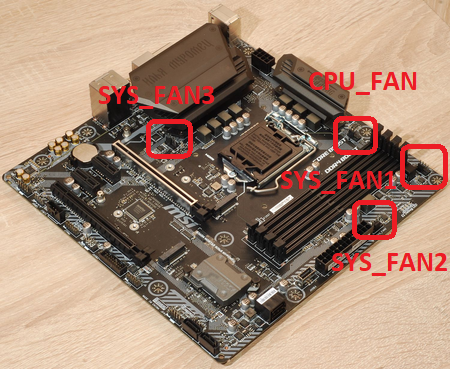

Для подключения вентиляторов на плате установлено четыре четырехконтактных разъема, один из которых – процессорный. Размещение на плате разъемов неравномерное: два размещены на верхнем краю платы в правой части, один – под радиатором цепи питания процессора, один – над разъемом основного питания ATX.
реклама

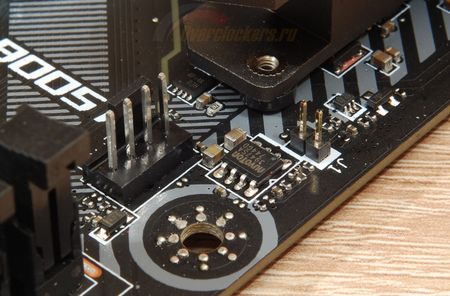

Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.

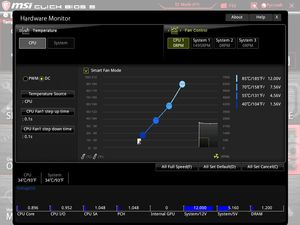

Настраивать работу вентиляторов можно в двух местах: в Windows-приложении MSI Command Center и в BIOS в разделе Hardware Monitor.
Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. По умолчанию, активен режим PWM (ШИМ) и для регулировки трехконтактных вентиляторов/помпы требуется активировать режим DC.
Можно выбрать источник температуры (датчик в процессоре или на плате), время реакции и переключения на новый уровень оборотов при изменении температуры (по умолчанию 0.1 секунды, максимум - 0.7 секунды для подъема температуры и 1.0 секунды для снижения температуры), что позволит избавиться от лишних всплесков активности вентиляторов при мелких скачках температуры. Полной остановки вентиляторов можно добиться, только активировав режим DC.
По умолчанию регулировка оборотов вентиляторов включена только на разъеме CPU_FAN1. На остальных разъемах выставлен фиксированный уровень оборотов 60%, настраивать нужно вручную.
