Ретроклокинг: разгоняем AMD Athlon в исполнении Slot A или картриджи AMD (страница 3)

Материнская плата ASUS K7V

Перед началом тестирования стоит немного остановиться на этой системной плате. Благо рассказать есть о чем.

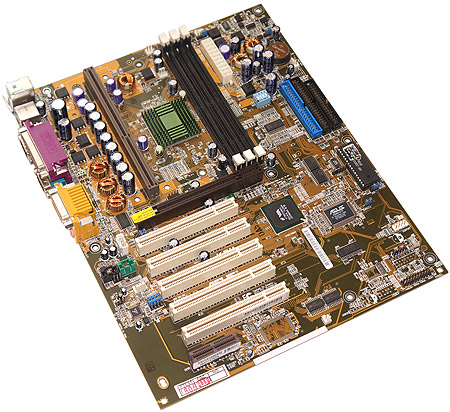

Как видно по снимку, перед нами полноразмерная материнская плата ATX. При первом взгляде внимание привлекает порт AGP Pro и блок dip-переключателей частот шины FSB. Хотя надобность в последнем отсутствует, так как выбор частот проще осуществлять из меню BIOS.

Далее на очереди – три слота для оперативной памяти стандарта SDRAM. Если взглянуть на схему платы, можно увидеть, что благодаря чипсету VIA частота памяти может быть равна 133 МГц, тогда как на AMD 750 всего лишь 100 МГц. Объем оперативной памяти может достигать 2 Гбайт, но тут понадобятся четыре слота оперативной памяти, а такую роскошь может дать лишь Abit KA7-100. Сам чипсет AMD 750 поддерживает лишь 768 Мбайт. Шина AGP работает в режиме 4х, опять-таки модели на AMD 750 обделены и по этому критерию, у них порт AGP довольствуется режимом 2х.

Материнская плата ASUS поддерживает широкий спектр настроек, в том числе – напряжение на ядро CPU может быть повышено до 2.05 В, возможно повышение напряжения на чипсет с 3.3 В до 3.56 В (задается перемычками на плате), а также выбор всех необходимых таймингов памяти. Для своего времени это был исчерпывающий набор параметров.

Ко мне ASUS K7V попала с не совсем свежей версией BIOS, и требовалось ее обновление. Обычно приходится брать в руки «флоппик» и с дискеты обновлять прошивку. Но данная плата поддерживает обновление BIOS прямо с рабочего стола Windows благодаря технологии ASUS BIOS Update. Наличие этой опции меня порадовало, и BIOS была обновлена на последнюю версию 1007 за 04.08.2000 год.

К материнской плате оставался лишь один вопрос – возможность изменять настройки коэффициента кэш-памяти процессора, так как я не хотел разбирать картридж CPU и портить коллекционный вид. Возможность изменять множитель кэш-памяти ЦП умеет лишь Abit KA7-100; но к ее разработке инженеры Abit подошли основательно, наверное, это самая «навороченная» по функциональности модель Slot A для оверклокеров.

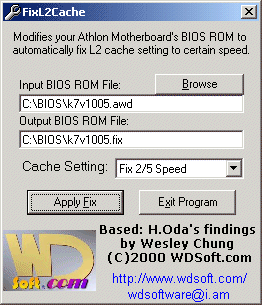

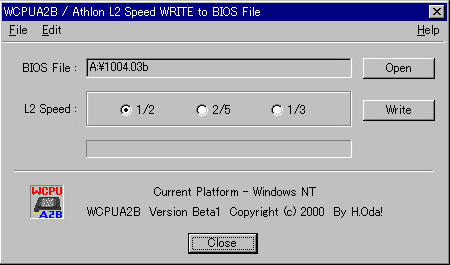

С другой стороны, ASUS K7V была выпущена первой и сразу же снискала любовь пользователей. Энтузиасты со всего мира начали придумывать утилиты, которые способны жестко прописывать нужный делитель кэша процессора в BIOS. Единственное «но» – значение с новым делителем необходимо было заливать на плату через обновление BIOS. Так появились утилиты типа FixL2Cache, WCPUA2 и другие.

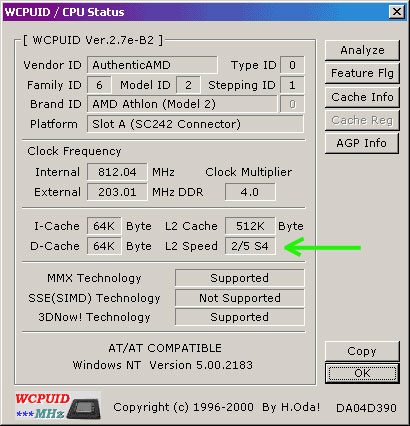

Для быстрого просмотра актуального делителя кэша ЦП идеально подходит утилита WCPUID, которая показывает в графе «L2 Speed» установленный к ядру процессора делитель кэш-памяти.

Выше на фотографии делитель 1/2 (или Half, половина), ниже – 2/5.

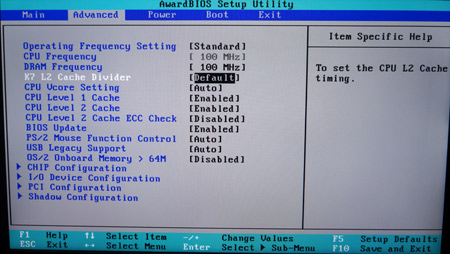

По умолчанию в последней версии BIOS (1007) у ASUS K7V отсутствуют опции выбора делителя кэша. Но в дебрях FTP архива компании ASUS я нашел инженерную beta версию за 22.11.2000 год, в которой появился нужный мне пункт выбора делителя кэш-памяти. Выглядит он следующим образом.

Радости не было предела, но когда дошло до реальной проверки работоспособности данного параметра, энтузиазм быстро угас. По факту в BIOS конкретный пункт меню выбора делителя изменялся и сохранялся, но в реальности он не работал.

Данную функцию я проверял как различными утилитами, так и в реальных задачах замера производительности L2 кэша, так и методом разгонного потенциала ядра процессора увеличивая FSB. Но в итоге цифры оставались неизменными, и теперь ясно, почему данная опция так и осталась нереализованной в финальной версии BIOS, не выйдя из стадии beta-разработки.

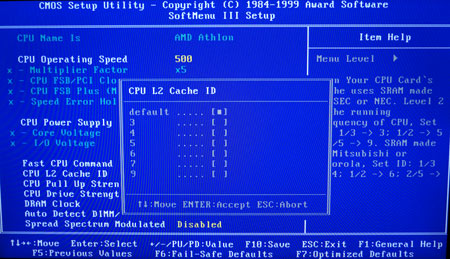

У моего хорошего товарища есть материнская плата Abit KA7-100, вот снимок аналогичного раздела BIOS, отвечающего за возможность изменения делителя кэш-памяти.

Согласно его объяснениям, с этим параметром не все так просто. Поскольку микросхемы кэш-памяти устанавливались на все слотовые модели процессоров не одинаковые, а с различными характеристиками и разных производителей, то, чтобы скорректировать данный параметр в BIOS, нужно знать много ключевых характеристик самих микросхем, а единой программной идентификации данного свойства попросту не существует.

Поэтому инженеры ASUS из-за трудностей реализации данного механизма так и не воплотили его на практике, а вот разработчикам Abit это удалось. Так что единственным действенным способом изменения множителя кэш-памяти второго уровня у слотовых процессоров AMD остается использование «Gold Finger».
