L2 кэш

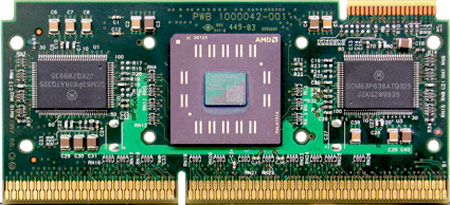

У слотовых вариантов Athlon кэш-память второго уровня, как уже писалось выше, располагалась на печатной плате процессора и работала не на полной частоте ядра, а на какой-то его части, задаваемой нужным делителем. Забегая вперед скажу, что множитель CPU и коэффициент работы внешнего кэша не были заблокированы наглухо, как у моделей Intel Pentium III в исполнении Slot 1. Данные параметры задавались комбинациями резисторов, находящихся на поверхности картриджа и скрытых от пользователя защитным пластиковым кожухом.
Максимально возможная частота работы кэш-памяти составляла 350 МГц, то есть самым быстрым процессором являлся Athlon c частотою 700 МГц, у которого кэш-память работала с коэффициентом 1 к 2. Следующие модели CPU использовали более «медленные» комбинации работы кэш-памяти 2/5, а самые производительные – и вовсе 1/3. А ведь именно ее частота сильно влияла на итоговую производительность. Несмотря на неплохой рост частоты в мегагерцах, реальная производительность с каждой новой моделью ЦП не давала такого ощутимого прироста.
И в итоге разгон процессора упирался в кэш-память. Ядро было способно и дальше идти мегагерц за мегагерцем, а микросхемы кэш-памяти уже начинали сыпать ошибками.
реклама

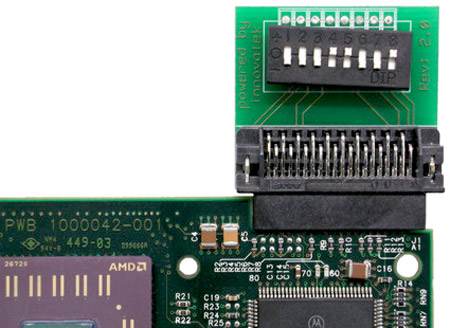

Наиболее опытные оверклокеры того времени находили выход и из этой ситуации. Он был скрыт от глаз обычного пользователя и находился за толстым слоем пластикового картриджа в виде сорокаконтактного диагностического разъема, размещенного в левом торце картриджа.

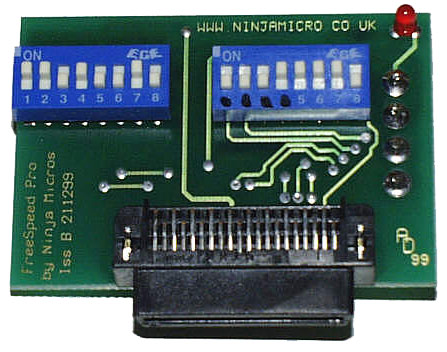

В данный разъем вставлялось самодельное либо серийное устройство, известное под название «Gold Finger» или «Золотой палец».
реклама
Конструктивное исполнение «Золотого пальца» могло быть разным, но суть сводилась к одному – возможности изменения множителя процессора, делителя кэш-памяти и напряжения. Хотя было достаточно изменить лишь множитель CPU, поскольку это избавляло от проблемы с разгоном кэш-памяти.

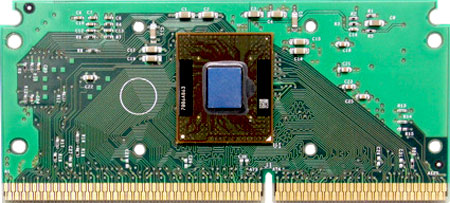

Пока AMD переходила от одного ядра Athlon к другому, неся за плечами наборный кэш второго уровня, Intel уже давно наладила производство Pentium III на ядре «Coppermine», у которого кэш второго уровня объемом 256 Кбайт находился в ядре процессора и работал на его частоте.
Что ж, будет интересно сравнить представителей обеих архитектур.
Подготовка к эксперименту

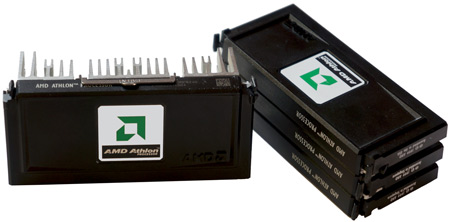

Поскольку процессор Athlon с частотой 700 МГц получил самый быстрый L2 кэш, я решил для предстоящего эксперимента собрать 700-мегагерцовые модели ЦП. В данный перечень вошли:

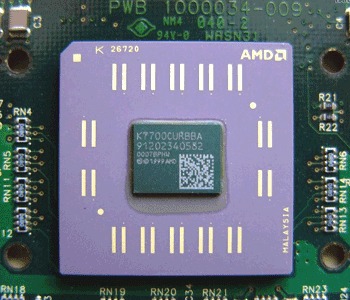

- 700 МГц Athlon на ядре Pluto;
- 700 МГц Athlon на ядре Thunderbird;
- 700 МГц Intel Pentium III на ядре Coppermine;
- 700 МГц Intel Celeron на ядре Coppermine-128.
Оба слотовых представителя Athlon различаются архитектурой L2 кэшей, в остальном они идентичны. Модель Celeron отличается от Pentium III более низкой частотой FSB (66 МГц против 100 МГц) и вдвое меньшим объемом кэш-памяти второго уровня, но зато работающей на частоте ядра.
Далее мы выясним, как повлияет на производительность частота L2 кэша, его объем и разный разгонный потенциал представленных участников. Само тестирование проводилось в двух режимах работы:
- На номинальной частоте 700 МГц;
- С максимально стабильным разгоном.
Для чистоты эксперимента настройки оперативной памяти и чипсета на обеих платформах выставлялись в максимально производительное положение в BIOS Setup. Процесс разгона осуществлялся на предельных напряжениях, доступных для выбора в меню BIOS материнских плат.
Проще говоря, сдерживающим фактором была лишь удача и частота шины AGP, ну и частота внешнего L2 кэша у AMD Athlon на ядре «Pluto». В качестве графической составляющей использовалась Leadtek GeForce FX 5950 Ultra.
реклама
А вот с выбором материнских плат все не так просто, как может показаться, в первую очередь это относится к AMD. Для платформы Intel я выбрал одну из лучших системных плат на чипсете Intel 815EP – ASUS TUSL2-C. Вначале была идея взять не менее интересную модель ASUS P3B-F на Intel 440BX, но решил остановиться на самом производительном варианте.
Проблема выбора базы для платформы Slot A кроется в поддержке процессоров на ядре «Thunderbird». Дело в том, что единственным чипсетом с официальной поддержкой таких CPU является AMD 750. Вышедший позднее VIA Apollo KX133 был во многом прогрессивнее и быстрее в плане работы с оперативной памятью и графическим адаптером, но AMD не давала никаких гарантий, что «Thunderbird» будет нормально работать в материнских платах с набором системной логики VIA. Хотя ряд производителей (к примеру, ASUS) заявил, что новоиспеченный «Буревестник» будет работать без всяких проблем, нужно лишь обновить BIOS.

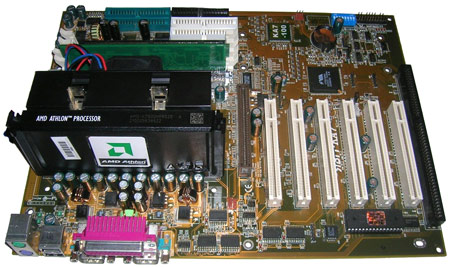

В результате весь выбор фактически свелся к поиску трех моделей: ASUS K7V, Abit KA7-100 и AOpen AK72. Все остальное, по моему мнению, не заслуживает внимания.
Найти Abit и AOpen нужно было еще хорошенько постараться. Если я и видел предложения в сети, то они были соизмеримы со стоимостью современной, отнюдь не бюджетной материнской платы для процессоров Intel Coffee Lake, что изначально ставило крест на всей задумке.
Зато с ASUS K7V мне, можно сказать, повезло, она и стала основой стенда Slot A. Данная плата хорошо скомпонована, предлагает обширные оверклокерские возможности и в дополнение ко всему прочему оснащена графическим портом AGP Pro. Неудивительно, что она без особого труда приняла на борт различные виды Athlon.
