Внутреннее строение

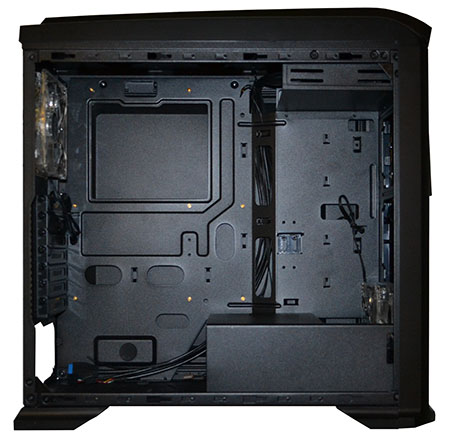

В корпусе не применен двухсекционный дизайн, небольшим намеком на него является отсек в передней части, внутри которого скрывается корзина для жестких дисков.
Отсек материнской платы располагается над местом для блока питания. Все стандартно для форм-фактора, в котором блок питания располагается снизу. Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
Система управления кабелями в данном корпусе присутствует, и представлена двумя крупными отверстиями в передней части корпуса и четырьмя небольшими отверстиями в нижней-средней части поддона, при установке полноразмерной платы формата ATX можно задействовать только одно из них. Также присутствует небольшое отверстие в верхней части, через который удобно подвести дополнительное 12В питание к материнской плате. Отверстия не снабжены силиконовыми мембранами, к которым мы уже привыкли в современных корпусах. Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако присутствуют винты с накатанной головкой.
реклама

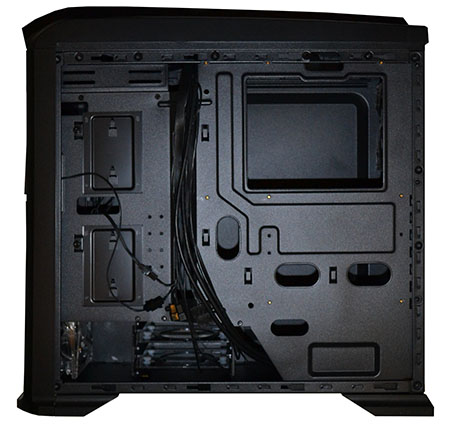

Обратная сторона корпуса в открытом состоянии:
Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.

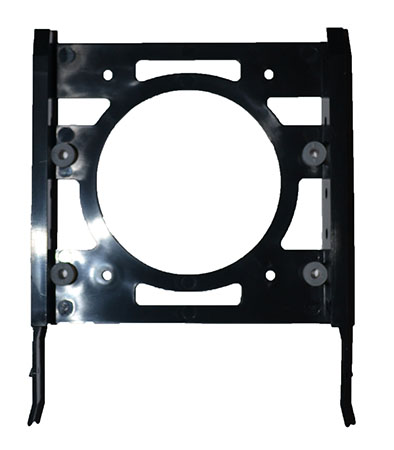

Корзина для жестких дисков позволяет установить два накопителя 3.5”. Салазки выполнены немного необычно, жесткий диск к ним крепится на толстые силиконовые проставки в основании, а не с боков, как это обычно происходит. Специально для этого в комплекте находятся длинные винтики.
Также видны две оснастки для дисков формата 2.5’’. Они крепятся к поддону с помощью винтов с накатанной головкой, но сам диск можно закрепить в них только с помощью отвертки.
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
