Обзор и тестирование материнской платы ASUS ROG Maximus X Formula (страница 7)

Система мониторинга

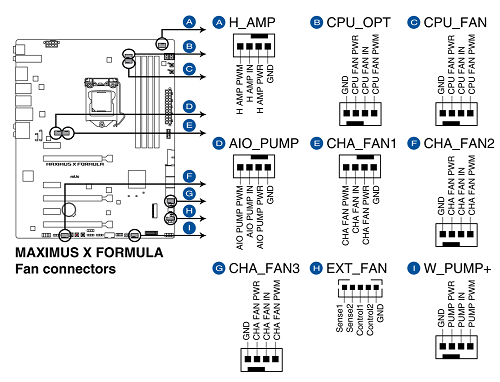

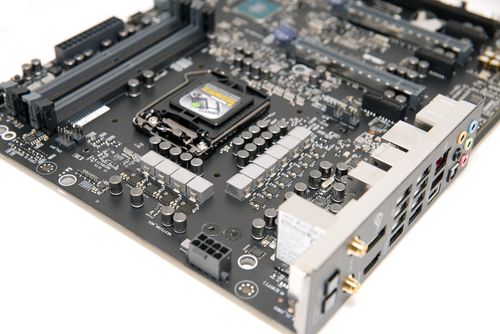

На материнскую плату установлено восемь коннекторов 4 pin для вентиляторов (в том числе несколько разъемов повышенной мощности для помп СВО). Помимо них инженеры компании оставили опцию в виде расширения количества вертушек. EXT_FAN – это разъем для подключения дочерней платы, добавляющей в систему еще три вентилятора.

Примечательно, что ASUS уделила внимание и прописала точные нагрузки для всех разъемов, а также точно указала, какие вентиляторы и как управляются. Хотя некоторые значения не совпадают с реальностью.

• CPU_Fan – до 1 А и 12 Вт, поддерживает управление через Q-Fan;
• CPU_Opt – до 1 А и 12 Вт, поддерживает управление через Q-Fan (настройка есть только в ПО ASUS, в BIOS опция отсутствует);
• CHA FAN1 – до 1 А и 12 Вт, поддерживает управление через Q-Fan;
• CHA FAN2 – до 1 А и 12 Вт, поддерживает управление через Q-Fan;
• CHA FAN3 – до 1 А и 12 Вт, поддерживает управление через Q-Fan;
• AIO Pump – до 1 А и 12 Вт, не поддерживает управление через Q-Fan, всегда подается максимальное напряжение (настройка в BIOS есть, можно выбрать привязку к температуре процессора);
• W_Pump – до 3 А и 36 Вт, не поддерживает управление через Q-Fan, всегда подается максимальное напряжение (персональная настройка в BIOS совмещена с настройкой AIO Pump);
• H_AMP – до 3 А и 36 Вт, поддерживает управление через Q-Fan.

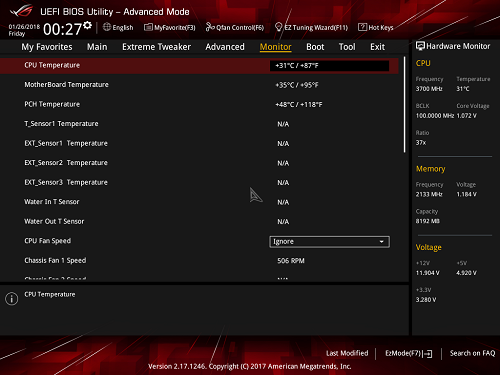

В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных моделей вентиляторов или помпы.

В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Системная плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными установками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration и Ext. Fan(s) Configuration.

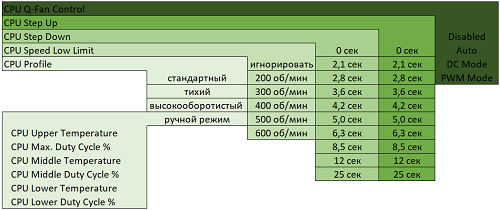

CPU Q-Fan Control

Настраивается по нескольким параметрам:

• CPU Q-Fan Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
• CPU Speed Low Limit – минимальные обороты (игнорировать, 200, 300, 400, 500, 600 об/мин);
• CPU Profile – стандартный, тихий, высокооборотистый и ручной режим.

Ручной профиль предоставляет доступ к следующим настройкам:

• CPU Upper Temperature – максимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
• CPU Max. Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
• CPU Middle Temperature – промежуточная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
• CPU Middle Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
• CPU Lower Temperature – минимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
• CPU Lower Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов.

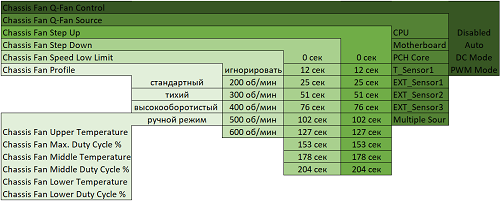

Chassis Fan 1/2/3 и H_AMP Fan

Эти четыре вентилятора настраиваются подобно CPU, но с небольшими изменениями. Можно задать температурный датчик, относительно которого будет работать вентилятор. Причем в самом сложном варианте предусмотрена возможность задать до трех датчиков одновременно, выбрав их самостоятельно. Вот теперь может пригодиться разъем для внешнего датчика, который установлен на печатную плату.

AIO_PUMP

Настройка работы разъемов для помп СВО. Самый простой режим из всех, нет привязки к внешним датчикам, только к CPU.

• W_PUMP+ Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
• W_PUMP+ Upper Temperature – максимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Max. Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Middle Temperature – промежуточная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Middle Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Lower Temperature – минимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Lower Duty Cycle % – обороты помпы в процентах от максимальных оборотов.

Заключение

На мой взгляд, если не вдаваться в тонкости, ASUS ROG Maximus X Formula можно воспринять в качестве версии ROG Maximus X Hero с приставкой Deluxe. Такой статус обеспечивают улучшенные подсистемы питания и охлаждения с водоблоком EK, декоративные кожухи, наличие Wi-Fi, ряд второстепенных возможностей и OLED-дисплей.

По возможностям разгона обе материнских платы в данном случае идут ноздря в ноздрю. Скорее всего, на более высоких частотах и с большей нагрузкой герой обзора получит преимущества, но с привычными частотами процессора и оперативной памяти их выявить не удалось.

Остается констатировать факт: на сегодня ASUS ROG Maximus X Formula – топовая модель в линейке Maximus X для обычного пользователя. И причина этого в том, что ROG Maximus X Apex заточена под бескомпромиссный разгон, а версия ROG Maximus X Extreme еще не представлена.

По итогам обзора материнская плата ASUS ROG Maximus X Formula получает награду:

Выражаем благодарность:

• Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Maximus X Formula.
